Вентилятор ВР 86-77

Радиальные вентиляторы низкого давления ВР 86-77. Общие сведения.

Принцип действия центробежного (радиального) вентилятора заключается в следующем: в спиральном кожухе расположено рабочее лопаточное колесо, которое, вращаясь, двигает воздух в радиальном направлении к своей периферии, сжимая его при этом. После этого воздух попадает под действие центробежной силы, которая отбрасывает его в спиральный кожух, направляя в специально созданное нагнетательное отверстие.

Эти вентиляторы могут иметь лопатки загнутые вперед или назад. Последний вариант имеют вентиляторы ВР 86-77, использование которых дает возможность экономить электроэнергию примерно на 20% именно за счет загнутых назад лопаток. Кроме того, они легче переносят воздушные перегрузки. Их минусом считают несколько более высокий уровень шума, чем у вентиляторов, которые оснащены колесом, лопатки которого загнуты вперед.

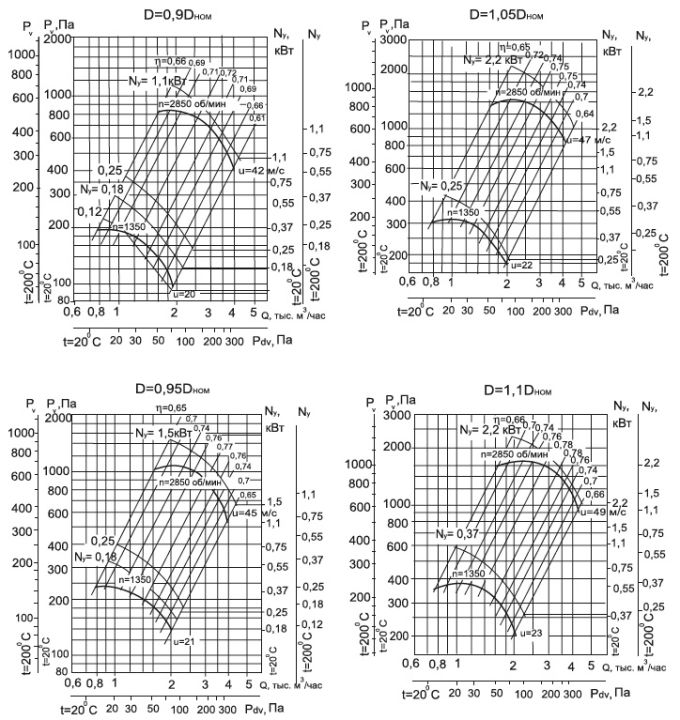

Вентиляторы ВР 86-77 имеют несколько вариантов изготовления, каждый из которых отличается мощностью двигателя, скоростью вращения колеса и производительностью в работе.

Если у вас возникли какие-либо трудности относительно выбора вентиляционного оборудования, то специалисты «Унвен» с удовольствием окажут вам помощь в любом вопросе. Для этого вам необходимо лишь связаться с ними по контактному телефону или любым другим удобным для вас способом (все контактные данные указаны в соответствующем разделе сайта).

Вентиляторы радиальные ВР 86-77 низкого давления одностороннего всасывания используются для организации принудительного воздухообмена в зданиях и помещениях промышленного, полупромышленного, административного и общественного значения. Могут использоваться как самостоятельная единица, так и в составе сложной канальной вентиляционной системы (местного или общеобменного назначения).

В качестве рабочей среды выступает предварительно очищенный воздух или неагрессивные газовоздушные смеси, которые не содержат в своем составе химически активных примесей, взрыво- или пожароопасных компонентов.

Предельная рабочая температура вентиляторов радиальных ВР 86-77 составляет:

- плюс 80°С – для оборудования в общепромышленном исполнении;

- плюс 200°С – для вентиляторов ВР 86-77 в теплостойком исполнении.

Максимально допустимое содержание взвешенной пыли в воздушном или газовоздушном потоке – 0,1 г/м.куб.


Описание вентиляторов ВР 86-77

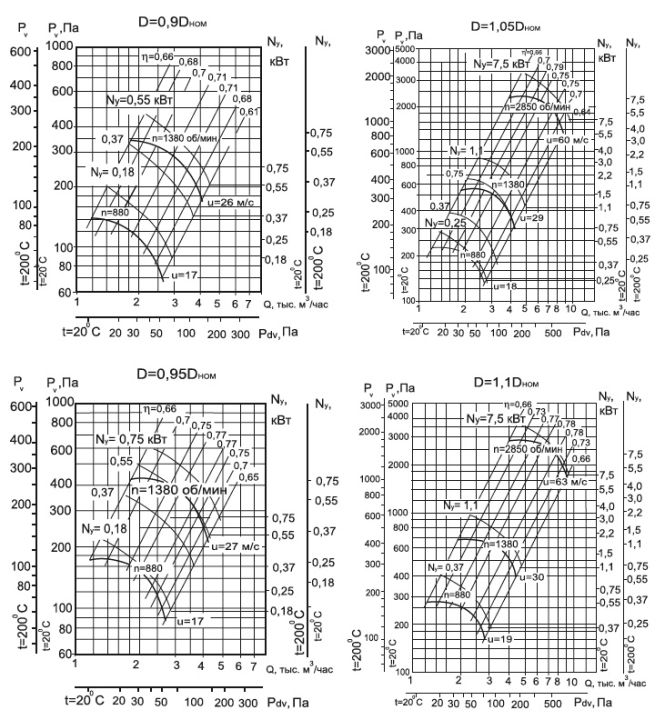

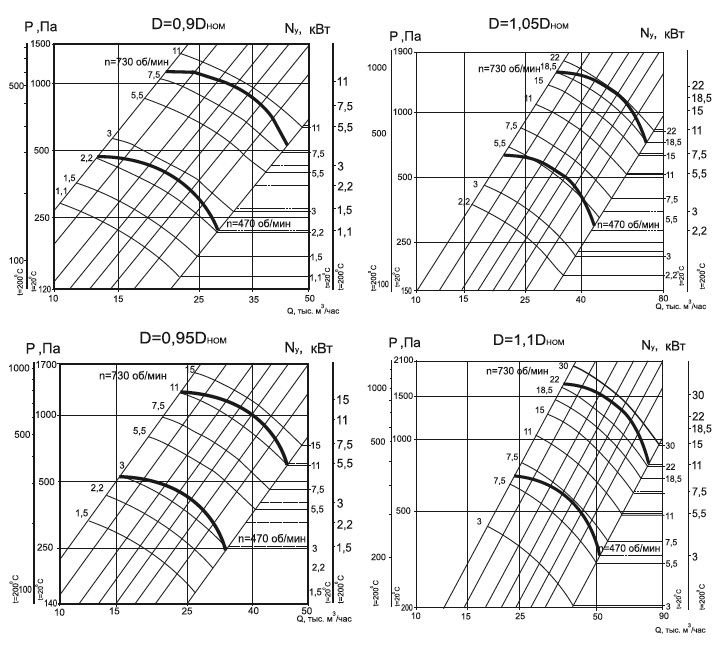

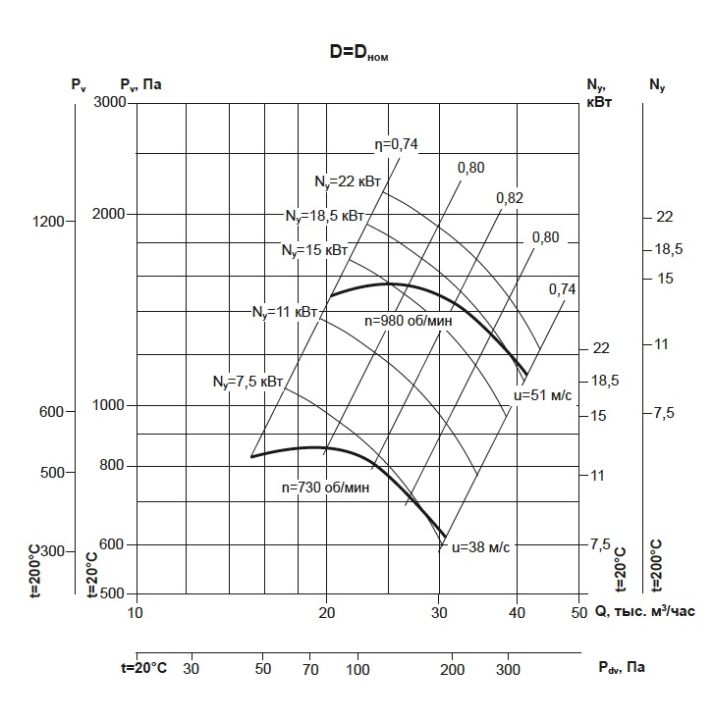

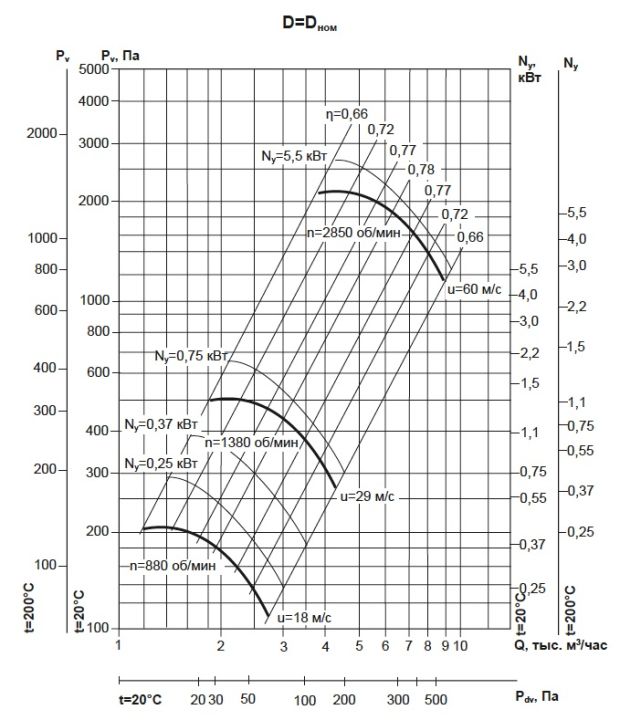

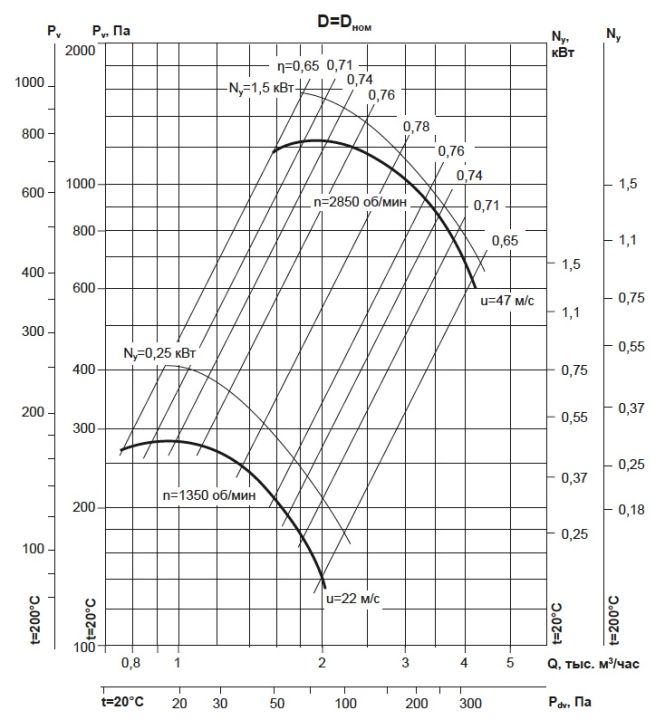

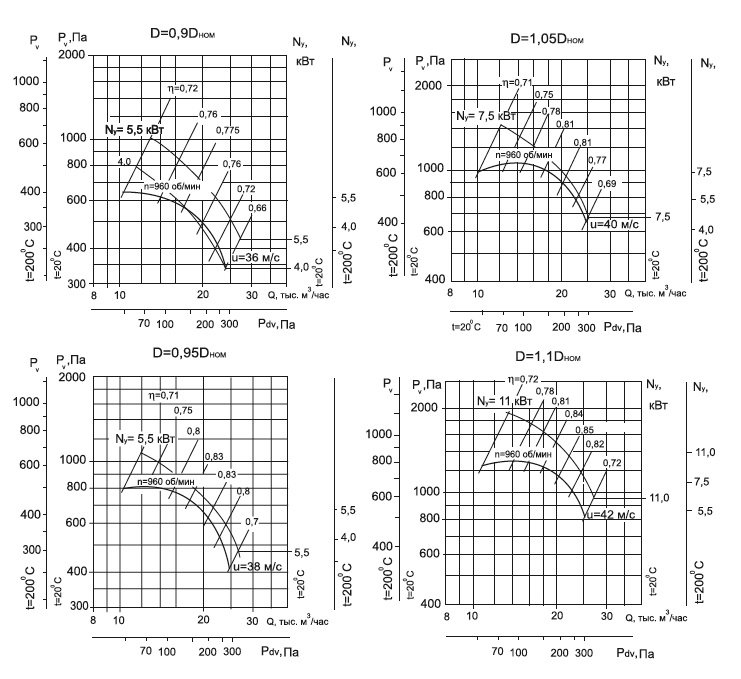

Вентиляторы ВР 86-77 имеют несколько вариантов изготовления, каждый из которых отличается мощностью двигателя, скоростью вращения колеса и производительностью в работе.


• Низкого давления
• Направление вращения - правое и левое
• Встроенные в обмотки электродвигателя термодатчики
• Корпус спиральный поворотный из оцинкованной стали
• Низкого давления
• Одностороннего всасывания
• Корпус – спиральный поворотный
• Лопатки рабочего колеса – загнутые назад
• Количество лопаток рабочего колеса – 12
• Направление вращения – правое, левое

Конструктивные особенности вентилятора ВР 86-77:

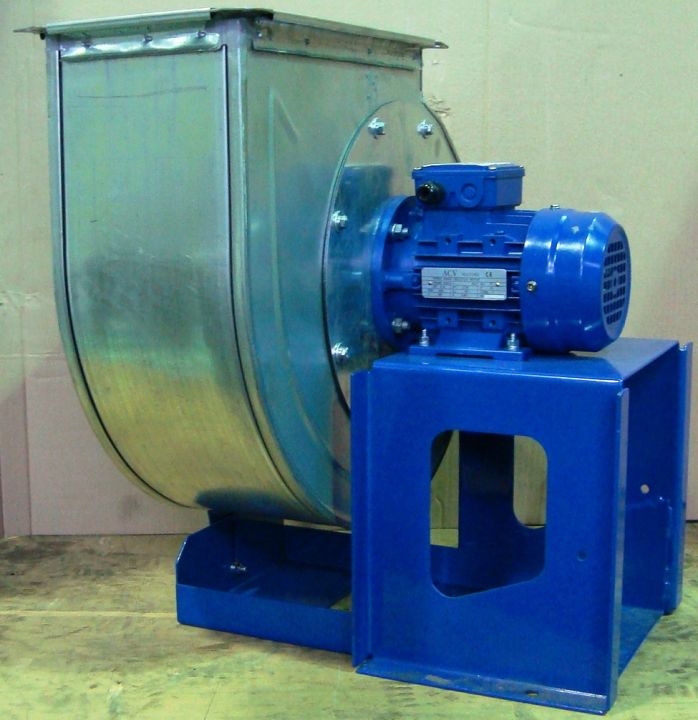

Вентиляторы серии ВР 86-77  представляют собой радиальные вентиляторы одностороннего всасывания с рабочими лопатками загнутыми назад. Направление вращения - правое и левое. Корпус вентилятора изготовлен из стали или из  оцинкованной стали (в зависимости от типоразмера и давления). Привод - трехфазный асинхронный электродвигатель.
Для защиты от перегрева электродвигатели вентиляторов ВР 86-77 могут быть снабжены встроенными термодатчиками с выводами для подсоединения устройства защиты двигателя. (оговаривается при размещении заказа)

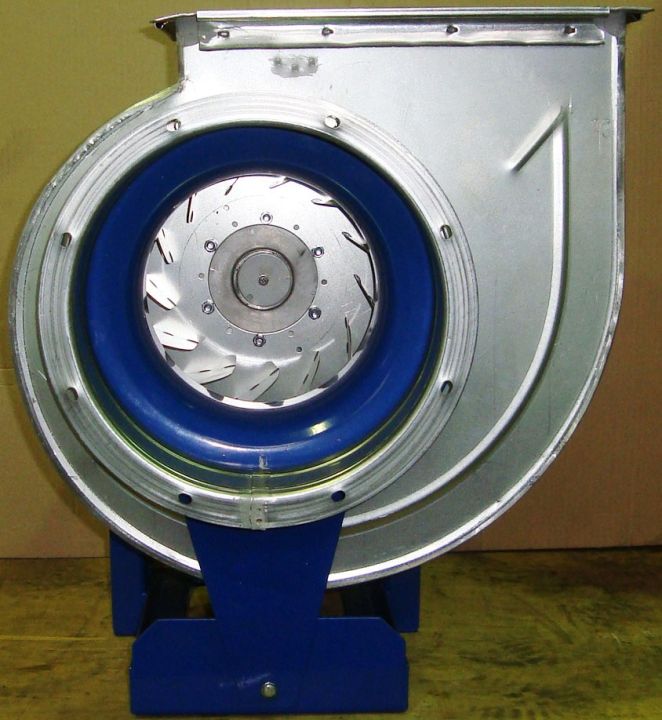

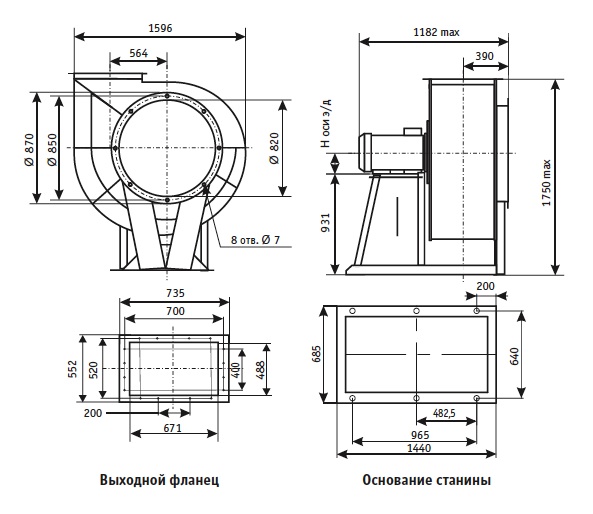

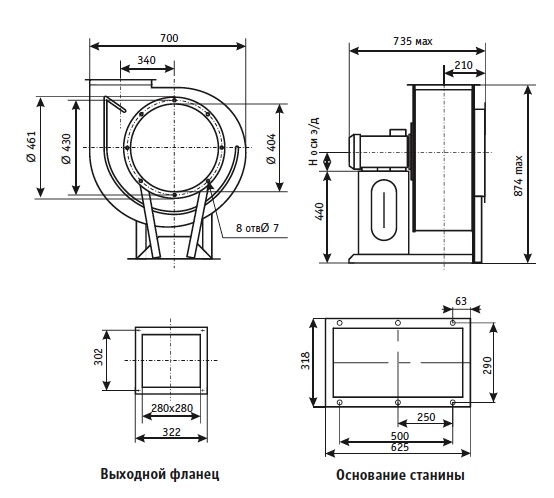

Вентилятор радиальный ВР 86-77 имеет классическую для подобных агрегатов компоновку и состоит из опорной станины, посредством которой крепится к несущему основанию, спиралевидного поворотного корпуса, рабочего колеса с 12-тью отогнутыми назад лопатками и электропривода.

В процессе работы двигатель и вращающееся колесо создают вибрационные нагрузки и генерируют шумы. Для снижения этих негативных явлений рекомендуется применять при монтаже оборудования на постоянном месте эксплуатации виброизоляторы и резиновые демпфирующие подкладки, гибкие вставки.

Радиальные вентиляторы ВР 86-77 низкого давления могут комплектоваться электроприводом в двух вариантах: рабочее колесо устанавливается непосредственно на вал ротора двигателя, либо двигатель устанавливается на станине, а вращение передается посредством ременной передачи. Во втором случае агрегат имеет пассивную защиту в виде кожуха, закрывающего вращающиеся шкивы и ремень. По компоновке привода вентиляторы делятся на «правые» и «левые». Корпус вентилятора ВР 86-77 изготовлен в виде «улитки» и имеет возможность проворачиваться относительно рамы с шагом 45 градусов, что упрощает его подсоединение к выходному воздуховоду.



Варианты изготовления:

В стандартном исполнении проточная часть (улитка) вентилятора изготавливается из низкоуглеродистой стали или из оцинкованной стали, без лакокрасочного покрытия. Вентиляторы изготавливаются и в специальных исполнениях: теплостойкие до 200 градусов цельсия, коррозионно-устойчивые и взрывозащищенные. Вентиляторы радиальные ВР 86-77 низкого давления выпускаются в 10-ти типоразмерах.

• общего назначения из оцинкованной или  углеродистой стали
• общего назначения теплостойкие из оцинкованной или углеродистой стали "Ж2"
• коррозионностойкие из нержавеющей стали "К1"
• коррозионностойкие теплостойкие из нержавеющей стали "К1Ж2"
• взрывозащищенные из разнородных металлов "В1"
• взрывозащищенные теплостойкие из разнородных металлов "В1Ж2"
• взрывозащищенные из алюминиевых сплавов "В2"
• взрывозащищенные коррозионностойкие из нержавеющей стали "ВК1"
• взрывозащищенные коррозионностойкие теплостойкие из нержавеющей стали "ВК1Ж2"

Радиальные вентиляторы ВР 86-77 условия эксплуатации:

Данный тип радиальных вентиляторов предназначен для эксплуатации в условиях:
• Умеренного климата (У) от -45 С до +40 С;
• Тропического климата (Т) от -10 С до +45 С;
• Умерено холодного/холодного климата (УХЛ/ХЛ) от -60 С до +40 С.
При обеспечении защиты электродвигателя от атмосферных воздействий (осадков), допускается эксплуатация вентиляторов в условиях умеренного климата и первой категории размещения.
Температура окружающей среды от -40 °С до +40 °С
Категория размещения ( вторая - в условиях умеренного климата, первая - при защите электродвигателя от прямого солнечного излучения и атмосферных осадков для умеренного климата по ГОСТ 15 150-90)

Гарантийный срок эксплуатации - до 18-ти месяцев, на электродвигатель как правило, не менее 12 месяцев.

Радиальный вентилятор ВР 86-77

Радиальный вентилятор ВР 86-77 применяется для создания воздухообмена в промышленных постройках, а также в общественных зданиях. Функционирует по принципу одностороннего всасывания. Вентилятор данной модели может применяться в качестве самостоятельной единицы, также он может эксплуатироваться как элемент полноценной канальной системы вентиляции.

Рабочая среда ВР 86-77 – заранее очищенный воздух, либо газовоздушные смеси, не содержащие взрывоопасных и химически активных элементов.

Максимальная температура работы ВР 86-77 – 45°С. Однако существуют вентиляторы этой линейки в особом теплостойком варианте. Наибольшая допустимая температура у таких агрегатов намного больше – она достигает 200°С.

Допустимое количество пыли в газовоздушном, либо воздушном потоке составляет 0,1 г/м.куб.

Разновидности

Выпускают вентиляторы линейки в десяти типоразмерах. В стандартном варианте проточная часть создается из низкоуглеродистой стали. Также вентилятор выпускается в особых исполнениях. Это уже упоминаемый вариант с улучшенной стойкостью к более высоким температурам работы, а также взрывозащищенные исполнения, и модели, устойчивые к коррозии.

В свою очередь, взрывозащищенное исполнение может быть из углеродистой стали и латуни, нержавеющей стали и латуни, также есть вариант, создаваемый из алюминиевых сплавов. Стойкое к коррозии исполнение создается из нержавеющей стали.

Эксплуатация

Радиальный вентилятор ВР 86-77 в условиях умеренного климата может использоваться при температурах от -45°С до +40°С.

Однако в тропическом климате условия применения несколько отличаются. В таких условиях агрегат может функционировать при температуре от -40°С до +60°С.

В умеренно холодном, либо же холодном климате эта модель вентилятора подойдет для работы в температурном режиме от -60°С до +40°С.

Конструкция

ВР 86-77 обладает традиционной конструкцией для устройств этого класса. Устройство имеет опорную станину, с помощью которой прикрепляется к основанию. Также конструкция вентилятора включает поворотный корпус, электрический привод, рабочее колесо.

Во время работы прибор издает шум и ощутимо вибрирует. Поэтому рекомендуется на месте установки агрегата использовать резиновые подкладки, либо же особые виброизоляционные опоры.

Вентиляторы линейки могут оснащаться электрическим приводом в двух вариантах. В первом случае рабочее колесо устанавливается прямо на ротор двигателя или мотор монтируется на станине и вращение передается с помощью ременной передачи. Вторая модель – изделие с пассивной защитой, которое осуществляется при помощи специального кожуха.

Благодаря корпусу в виде улитки агрегат может поворачиваться относительно рамы. Это делает подсоединение к выходному воздуховоду проще.

Приобрести ВР 86-77 по приемлемой стоимости вы можете в нашей фирме по безналичном расчету с ндс. У нас большой выбор продукции для систем вентиляции и кондиционирования. Счет для оплаты вы можете получить сделав заказ по телефону или отправив заявку. Кроме того, при необходимости мы проведем для вас подробную техническую консультацию, осуществим подбор или переподбор вентилятора, обращайтесь.
