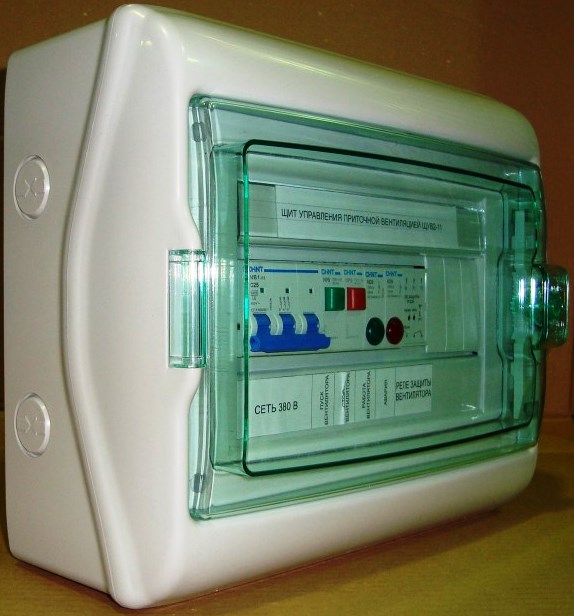

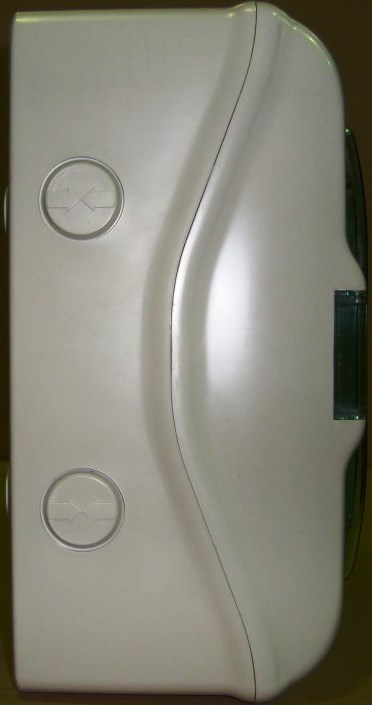

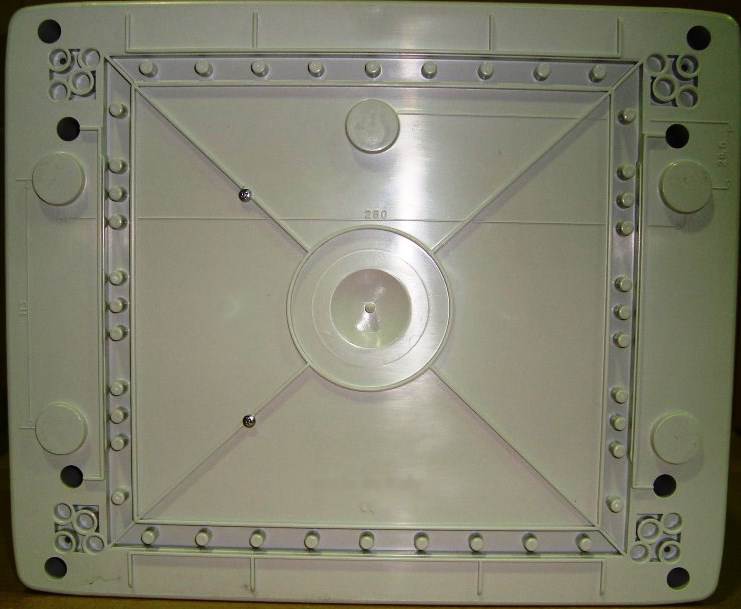

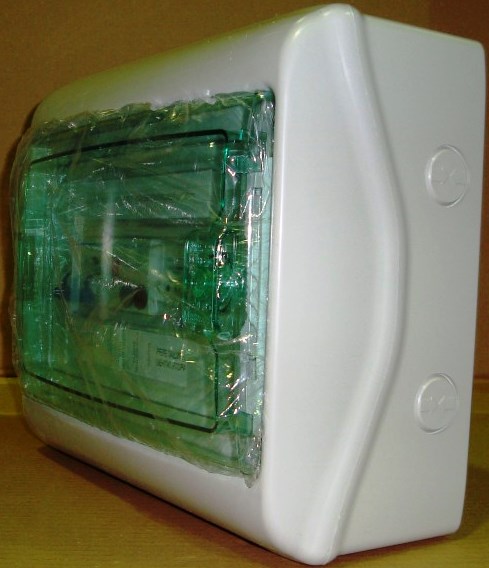

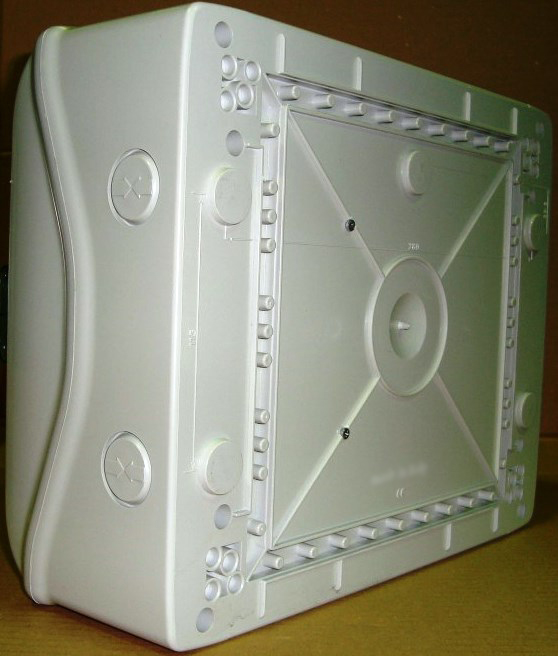

Щиты управления для систем вентиляции без нагревателя ЩУВ2

Общие сведения:

Универсальная защита двигателя вентилятора.
Управление скоростью вращения вентилятора частотным регулятором РМТ или ATV21.
Управление приточными и вытяжными вентиляторами

Щит управления ЩУВ2 предназначен для пуска вентилятора и защиты от перегрева обмоток двигателя, питание 380 В. Двигатели должны быть оснащены позисторными (термисторными) или биметаллическими термоконтактами. Есть возможность управления с выносного пульта, индикация режимов работы и аварии. Дистанционное включение / выключение вентилятора. К щиту управления можно подключить частотный регулятор РМТ или ATV21. Щит ЩУВ2 предназначен для управления работой и защиты вентиляторов с термоконтактами в системах вентиляции и кондиционирования.

Щиты управления ЩУВ2 обеспечивают пуск, остановку вентилятора и защиту от перегрева обмоток двигателя, а также индикацию его состояния:

пуск и остановку вентилятора от кнопок в щите управления;
внешний пуск от выносного пульта управления.
Индикация состояний РАБОТА и АВАРИЯ;
пуск от внешнего контакта;
управление приводом воздушной заслонки (питание привода 220 В, возвратная пружина);
защита двигателя вентилятора оснащенного термоконтактами;
возможность регулирования скорости вентилятора при подключении частотного преобразователя;
отключение вентилятора НЗ контактом пожарной сигнализации.

Щиты управления защищают двигатель вентилятора от следующих основных причин аварии:

перегрузка двигателя если вентиляционная система рассчитана неправильно;
обрыв, замыкание обмоток или перекос фаз питания;
заклинивание ротора при попадании внутрь вентилятора инородного тела;
нарушение системы охлаждения двигателя и повышенная температура окружающей среды.

Характеристики.

Напряжение питания: 380 В ± 15%, 50 Гц;
Рабочая температура: от 0 до + 40 °С.

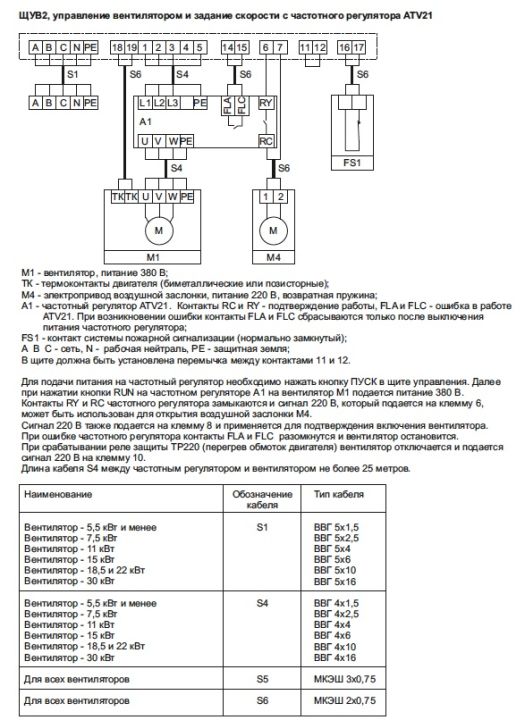

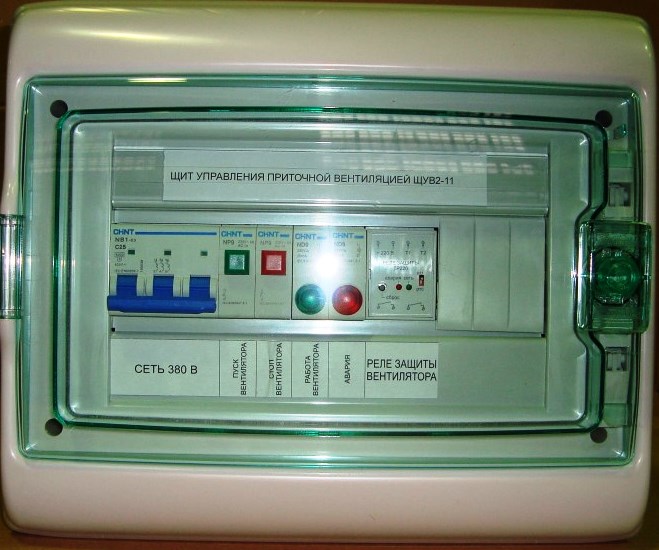

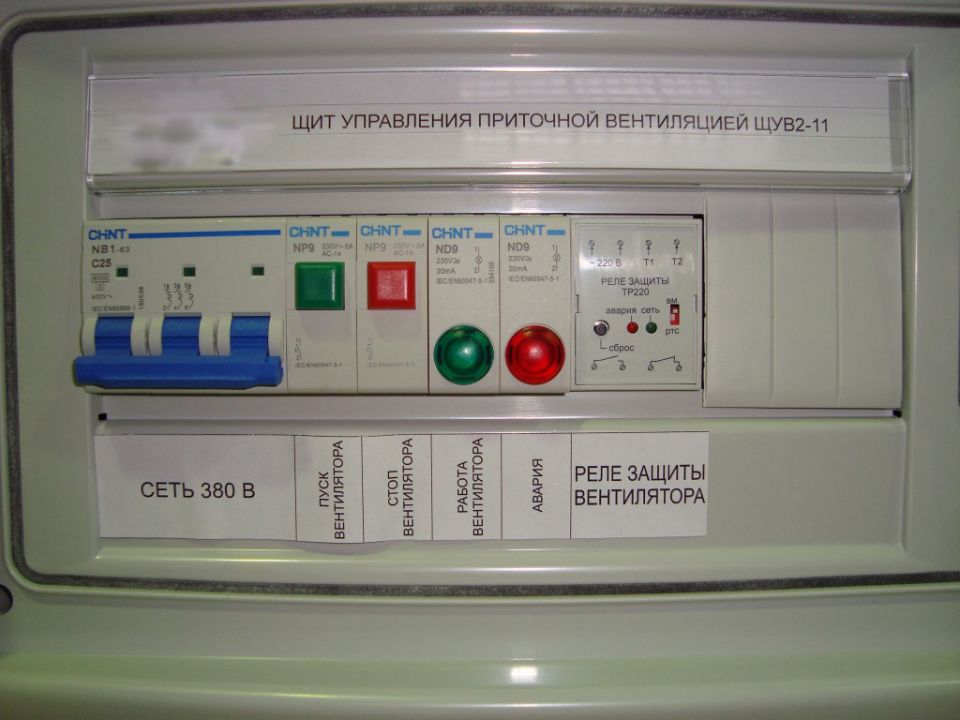

В состав щита управления входят автоматический выключатель, реле защиты ТР220, магнитный пускатель, кнопки ПУСК и СТОП.

Сопутствующий товар:

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Мощность двигателя, кВт	Линейный ток, А	Реле защиты	Частотный регулятор РМТ	Частотный регулятор ATV21	Цена, руб.
ЩУВ2-0,18	0,18	0,6	ТР220	РМТ75380		5 624.00
ЩУВ2-0,25	0,25	0,8	ТР220	РМТ75380		5 624.00
ЩУВ2-0,37	0,37	1,2	ТР220	РМТ75380		5 624.00
ЩУВ2-0,55	0,55	1,4	ТР220	РМТ75380	ATV21H075N4	5 624.00
ЩУВ2-0,75	0,75	2	ТР220	РМТ75380	ATV21H075N4	5 624.00
ЩУВ2-1,1	1,1	2,7	ТР220	РМТ15380	ATV21HU15N4	5 624.00
ЩУВ2-1,5	1,5	3,6	ТР220	РМТ15380	ATV21HU15N4	5 624.00
ЩУВ2-2,2	2,2	5,2	ТР220	РМТ22380	ATV21HU22N4	5 624.00
ЩУВ2-3	3	7,3	ТР220	РМТ40380	ATV21HU30N4	5 624.00
ЩУВ2-4	4	8,9	ТР220	РМТ40380	ATV21HU40N4	5 624.00
ЩУВ2-5,5	5,5	11,3	ТР220		ATV21HU55N4	7 033.00
ЩУВ2-7,5	7,5	15,6	ТР220		ATV21HU75N4	8 207.00
ЩУВ2-11	11	22	ТР220		ATV21HD11N4	8 676.00
ЩУВ2-15	15	29	ТР220		ATV21HD15N4	9 380.00
ЩУВ2-18,5	18,5	35	ТР220		ATV21HD18N4	14 029.00
ЩУВ2-22	22	42	ТР220		ATV21HD22N4	15 250.00
ЩУВ2-30	30	57	ТР220		ATV21HD30N4	16 424.00
