Щиты управления для систем вентиляции без нагревателя ЩУВ4

Общие сведения:

Плавный пуск двигателя вентилятора.
Универсальная защита двигателя вентилятора.

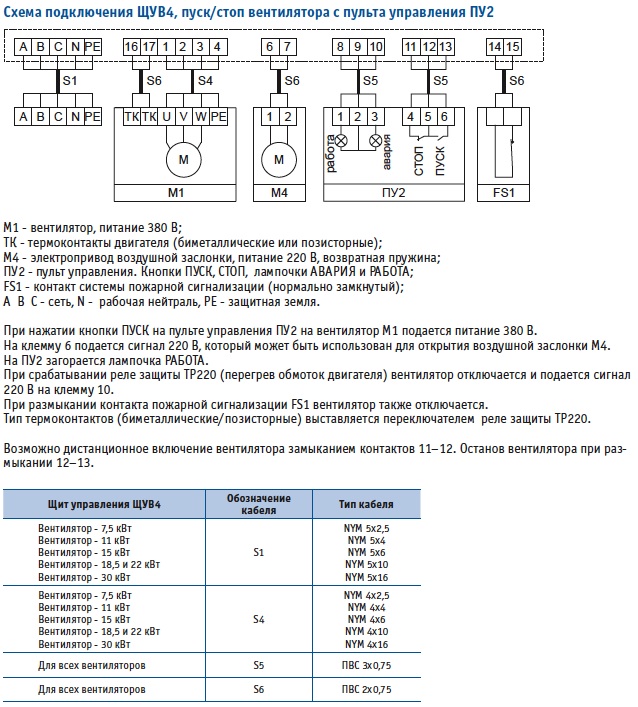

Щит управления ЩУВ4 предназначен для плавного пуска и защиты от перегрева обмоток двигателей трехфазных вентиляторов (питание 380 В).Двигатели должны иметь иметь позисторные (термисторные) или биметаллические термоконтакты. Есть возможность управления с выносного пульта, индикация режимов работы и аварии. Дистанционное включение вентилятора замыканием внешних контактов.

Устройства плавного пуска ATS01 предназначены для ограничения пускового момента, плавного пуска и торможения асинхронных двигателей. Использование устройств плавного пуска обеспечивает контролируемый, безударный и плавный пуск. На устройстве находится потенциометр для настройки времени пуска вентилятора. Устройство плавного пуска постепенно повышает напряжение, обеспечивая плавный равномерный разгон, без скачков тока или вращающего момента. Защиту двигателя от перегрева производит реле ТР220, которое подключается к термоконтактам вентилятора.

Характеристики:
Напряжение питания: 380 В ± 15%, 50 Гц.
Рабочая температура: от 0 до + 40 °С.

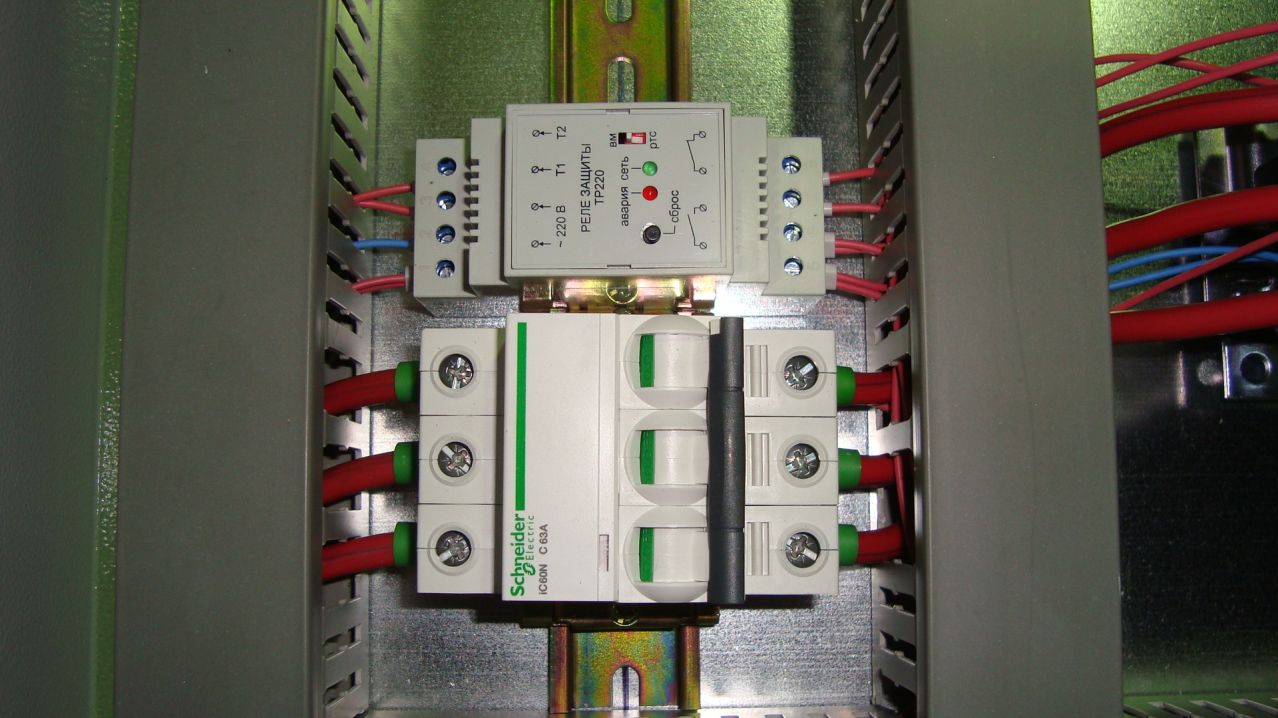

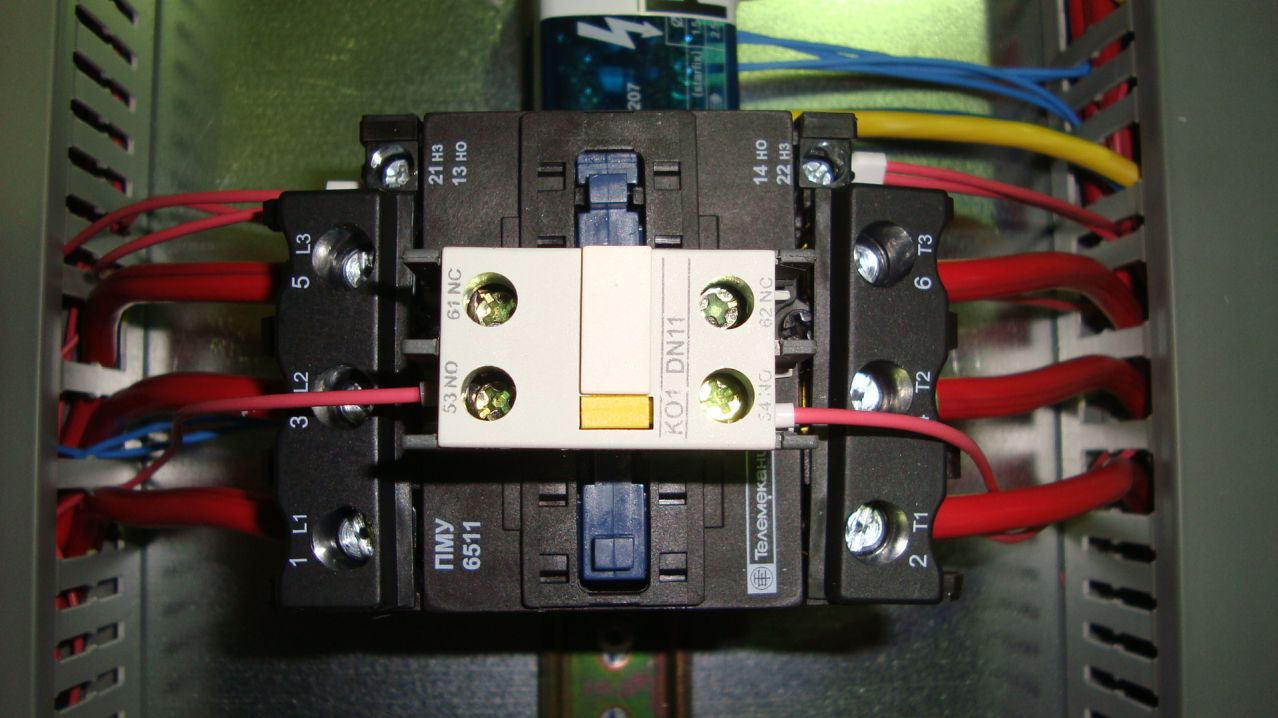

В состав щита управления входят автоматический выключатель, реле защиты ТР220, магнитный пускатель, кнопки ПУСК, СТОП и устройство плавного пуска.

Сопутствующий товар:

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Мощность двигателя, кВт	Линейный ток, А	Реле защиты	Устройство плавного пуска	Цена, руб.
ЩУВ4 7,5	7,5	15,6	ТР220	ATS01N222QN	28 056.00
ЩУВ4 11	11	22	ТР220	ATS01N222QN	29 230.00
ЩУВ4 15	15	29	ТР220	ATS01N232QN	33 925.00
ЩУВ4 18,5	18,5	35	ТР220	ATS01N244Q	53 881.00
ЩУВ4 22	22	42	ТР220	ATS01N244Q	56 229.00
ЩУВ4 30	30	57	ТР220	ATS01N272Q	62 098.00
