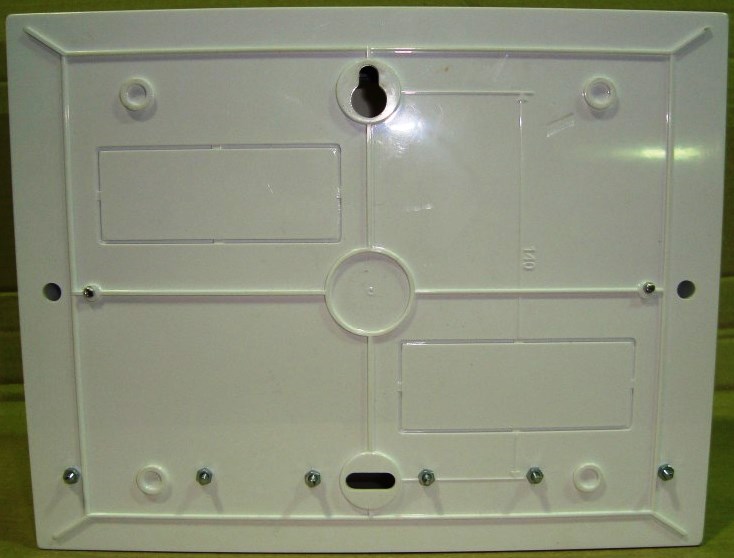

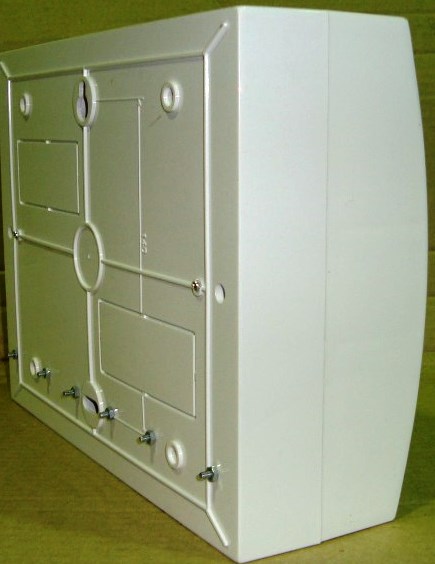

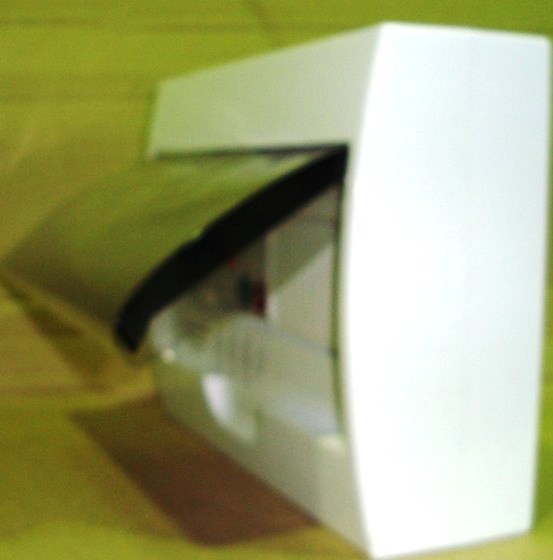

Щиты управления для систем вентиляции без нагревателя ЩУВ3

Общие сведения:

• Защита двигателя вентилятора от перегрузки по току.

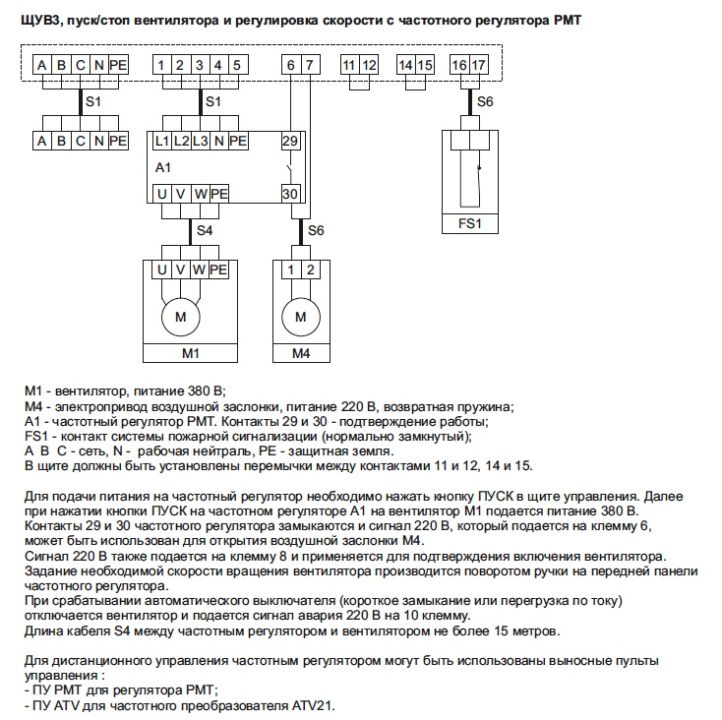

• Управление скоростью вращения вентилятора частотным регулятором РМТ или ATV21.
• Управление приточными и вытяжными вентиляторами

Щит управления ЩУВ3 предназначен  для пуска и защиты от перегрузки по току трехфазных вентиляторов (питание 380 В), не оснащенных термоконтактами. Есть возможность управления с выносного пульта, индикация режимов работы и аварии. Дистанционное включение вентилятора замыканием внешних контактов. К щиту управления можно подключить частотный регулятор  РМТ или ATV21. Щит ЩУВ3 предназначен для управления работой и защиты вентиляторов на 380 В в системах вентиляции и кондиционирования.

Щиты управления ЩУВ3 обеспечивают пуск, остановку, защиту вентилятора от перегрузки по току и индикацию его состояния:

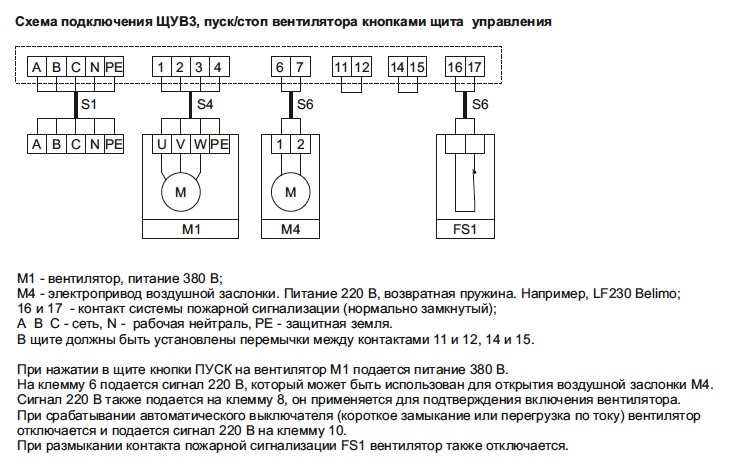

• пуск и остановка вентилятора от кнопок в щите управления;

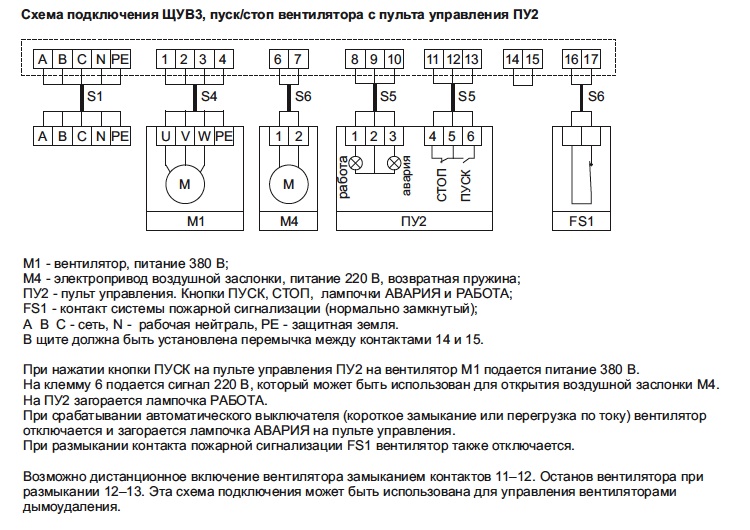

• внешний пуск от выносного пульта управления. Индикация состояний РАБОТА и АВАРИЯ;

• внешний пуск от беспотенциального контакта;

• управление приводом воздушной заслонки (питание привода 220 В, возвратная пружина);

• защита двигателя вентилятора от перегрузки и от короткого замыкания;

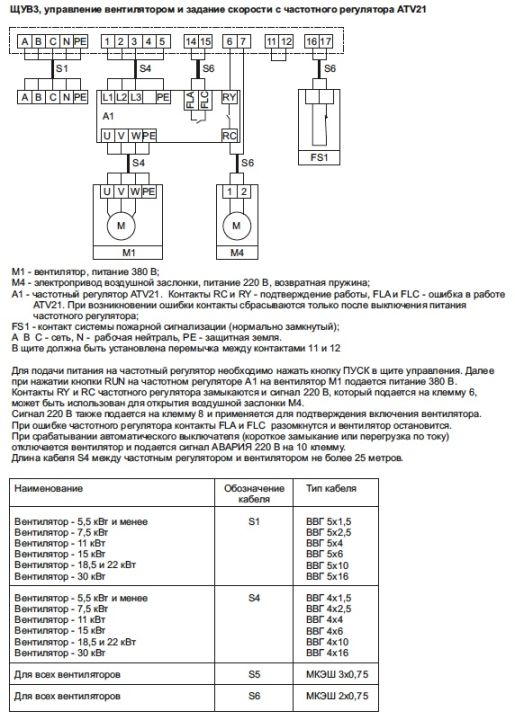

• возможность регулирования скорости вентилятора при подключении частотного преобразователя;

• отключение вентилятора НЗ контактом пожарной сигнализации.


Основная причина «сгорания» двигателя — это перегрузка вентилятора при подключении неправильно рассчитанной вентиляционной системы. Двигатель начинает потреблять больший ток, что приводит к перегреву обмоток вентилятора. Автоматические выключатели ВАМУ и GV3 защищают двигатель вентилятора как от короткого замыкания, так и от перегрузки по току.

Характеристики:
Напряжение питания: 380 В ± 15%, 50 Гц;
Рабочая температура: от 0 до + 40 °С.

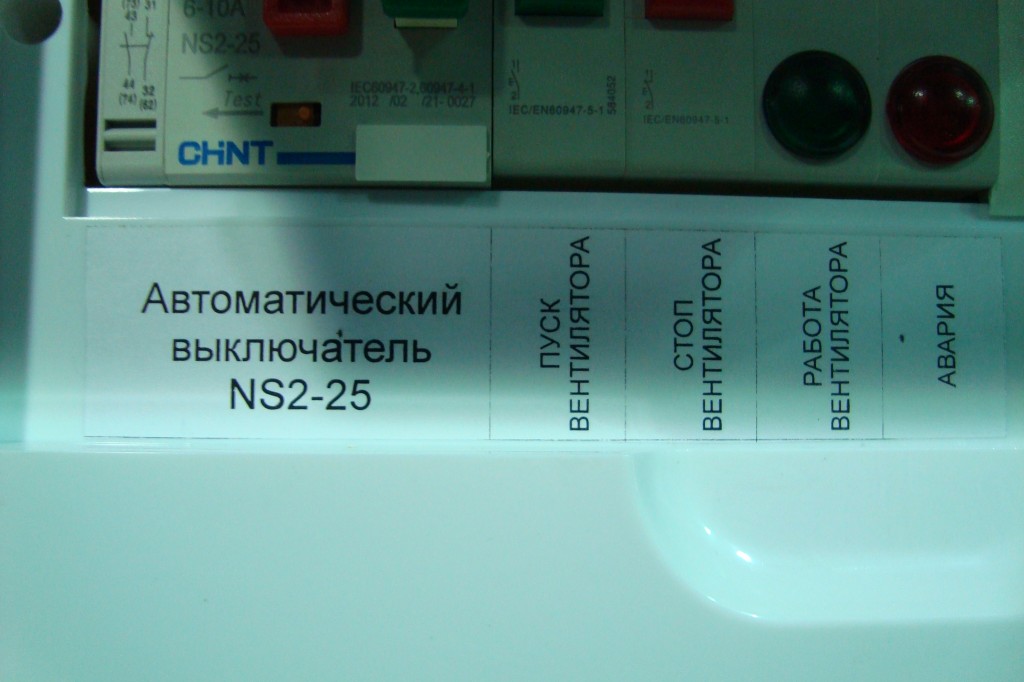

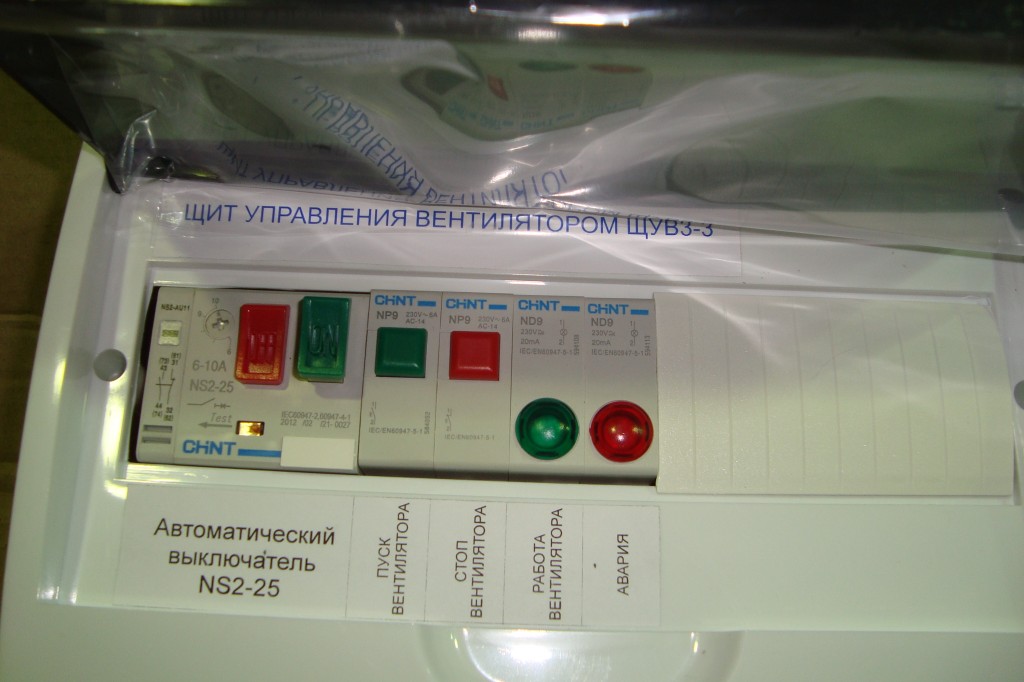

В состав щита управления входят автоматический выключатель, магнитный пускатель, кнопки ПУСК и СТОП.

---

Сопутствующий товар:

• Частотные регуляторы скорости PMT
• Частотный регулятор скорости ATV21
• Комбинированное реле защиты двигателя вентилятора TP220
• Пульты управления ПУ1, ПУ2, ПУ3
