Клапаны КПС-1м c пружинным приводом и тепловым замком

ТОВАР СНЯТ С ПРОИЗВОДСТВА

Общие сведения
Клапан сертифицирован ВНИИПО МЧС России.

Предел огнестойкости клапана КПС- 1м(90):

Назначение

Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СНиП 41-01-2003 и СП 7.13130.2009.

Исполнение

Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -З0°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.

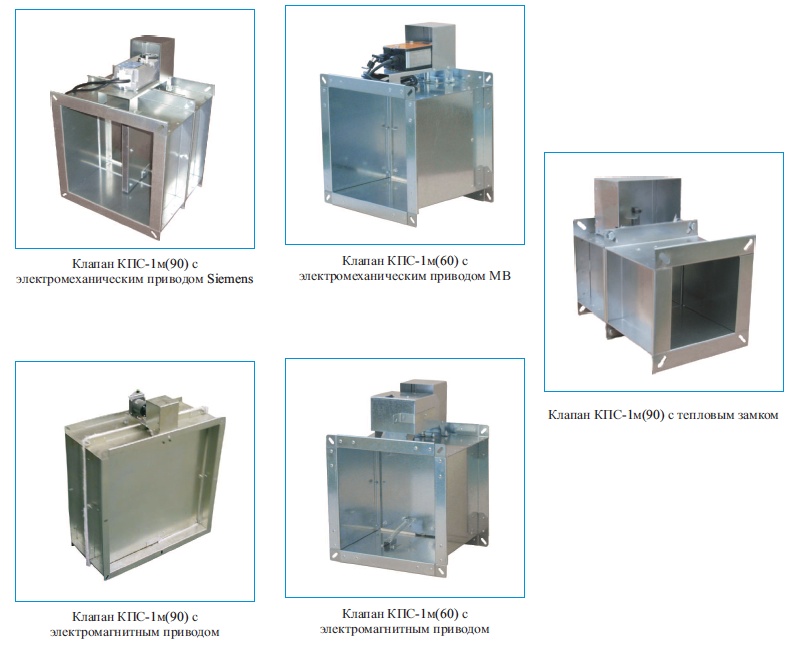

Клапан КПС-1м(90) выпускается прямоугольного (квадратного) сечения. Клапан КПС-1м(60) выпускается прямоугольного (квадратного) сечения и круглого сечения.

Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

Клапан работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароных смесей.

Конструкция

Конструкция клапана КПС-1м(90) представляет собой две секции, между которыми проложен огнеупорный материал, выполняющий роль температурного шва. Клапан изготовлен из оцинкованной стали. Клапан КПС-1м(90) состоит из секции №1 и секции №2 корпуса, заслонки, привода с защитным кожухом, предохраняющего привод при монтаже клапана.
Конструкция клапана КПС-1м(60) представляет собой корпус, выполненный из оцинкованной стали, в который вставлена заслонка из огнеупорного материала. Заслонка переводится в рабочее положения привода.

Установка

Установка клапана КПС-1м осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением.

Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу.

При установке клапанов КПС-1м за пределами стен (перекрытий) наружная огнезащита должна наноситься до конца первой секции клапана, и в соответствии с требованиями СНиП 41-01-2003 и СП 7.13130.2009 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.
