Клапан КПС-1м(60,90) круглого сечения

Общие сведения
Предел огнестойкости клапана КПС- 1м(60,90):

Назначение

Противопожарный клапан систем вентиляции зданий и сооружений КПС-1м(60) (далее клапан) по своему функциональному назначению может применяться как в качестве огнезадерживающего с нормально открытой заслонкой (НО), так и дымового с нормально закрытой заслонкой (НЗ), согласно требованиям СНиП 41-01-2003 и СНиП 7.13130.2009.

Исполнение

Вид климатического исполнения и категория размещения УЗ по ГОСТ 15150-69. Предельные значения рабочей температуры окружающего воздуха от -ЗО°С до +40°С при условии отсутствия прямого воздействия атмосферных осадков.

Клапан выпускается круглого сечения.

Устанавливается в проемах или местах прохода вентиляционных систем через противопожарные преграды.

Клапан работоспособен в любой пространственной ориентации.

Клапан не подлежит установке в вентиляционных каналах помещений категории А и Б по взрывопожароопасности, местных отсосах взрывопожароных смесей.

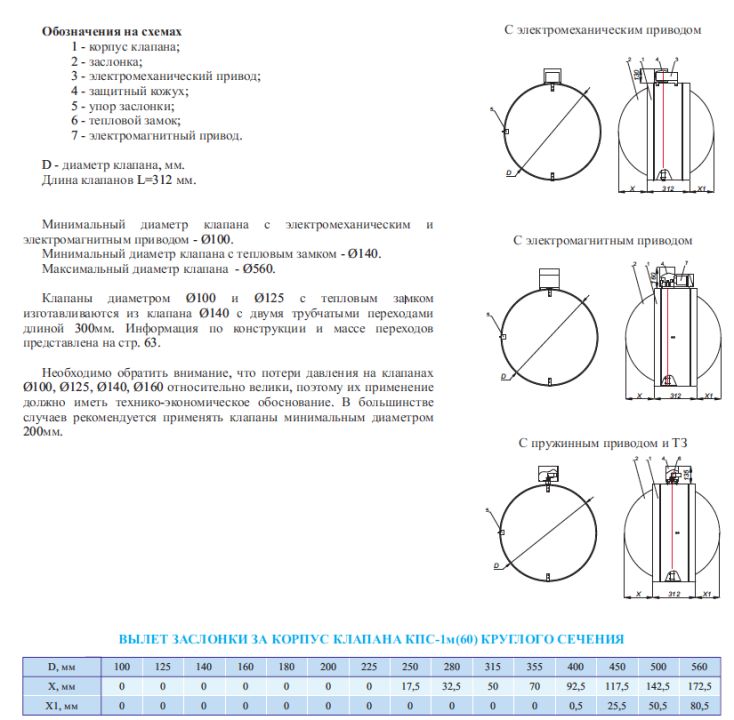

Конструкция

Конструкция клапана представляет собой корпус, выполненный из оцинкованной стали, в который вставлена заслонка из огнеупорного материала. Заслонка переводится в рабочее положения привода.

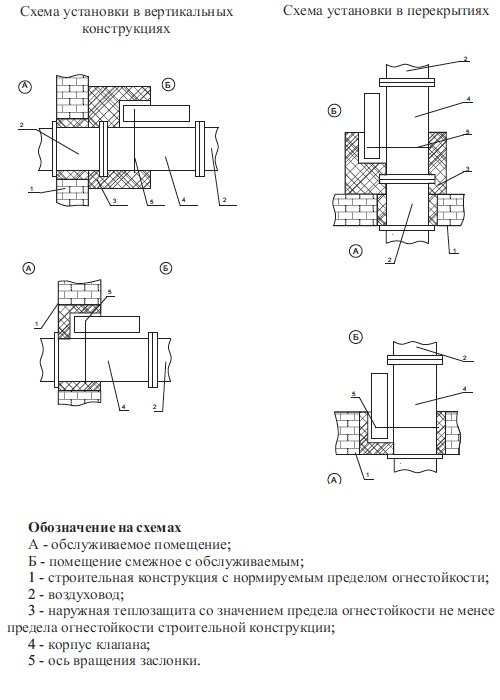

Установка

Установка клапана осуществляется в соответствии с требованиями нормативных документов. Клапан монтируется в проеме строительной конструкции с расположением привода, как правило, в помещении, смежном с обслуживаемым (пожароопасным) помещением.

Зазор между корпусом клапана и строительными конструкциями заполняется цементно-песчаным раствором. При установке клапана необходимо обеспечить доступ к приводу.

При установке клапанов КПС-1м(60) за пределами стен (перекрытий) наружная огнезащита должна наноситься до конца первой секции клапана, и в соответствии с требованиями СНиП 41-01-2003 и СНиП 7.13130.2009 должна обеспечивать предел огнестойкости не менее предела огнестойкости преграды.

---

Сопутствующие товары

Клапан комплектуется следующими типами приводов:

• электромеханический MS, MSE (Siemens);
• электромеханический MB, MBE;
• электромагнитный ЭМ;
