Переход с круглого сечения на круглое сечение
Переходы с круглого сечения на круглое сечение для
систем воздуховодов предназначены для плавного перехода системы с одного
круглого сечения на другое сечение.
Длина переходов может быть любой, но существуют
рекомендации по длине переходов исходя из аэродинамических параметров.
Материал и толщина материала используемые для
изготовления:
-
сталь рулонная оцинкованная от 0,55 до 1,2 мм.
-
сталь рулонная нержавеющая от 0,5 до 1,2 мм.
Исполнение Переходов:
-
Тип 1
-
Тип 2
-
Тип 3
Тип соединения:
-
ниппельное
-
на резиновом уплотнителе
-
на фланцах из сварного уголка
Материал для фланцев:
-
сварной уголок 25х25х4; 32х32х4; 40х40х4; 50х50х5
- воздуховод прямошовный из оцинкованной стали
- воздуховод спиральнонавивной из оцинкованной стали
- воздуховод прямошовный из нержавеющей стали
- воздуховод спиральнонавивной из нержавеющей стали
Технические характеристики
Показать
| Наименование | Диаметр, мм | Диаметр d, мм | Длина, мм | Цена, руб. |
|---|---|---|---|---|
| Переход 125/100 | 125 | 100 | 64 | 87.00 |
| Переход 140/100 | 140 | 100 | 85 | 103.00 |
| Переход 140/125 | 140 | 125 | 64 | 101.00 |
| Переход 160/100 | 160 | 100 | 112 | 125.00 |
| Переход 160/125 | 160 | 125 | 78 | 117.00 |
| Переход 160/140 | 160 | 140 | 64 | 115.00 |
| Переход 180/140 | 180 | 140 | 85 | 136.00 |
| Переход 180/160 | 180 | 160 | 64 | 130.00 |
| Переход 200/100 | 200 | 100 | 167 | 178.00 |
| Переход 200/125 | 200 | 125 | 133 | 170.00 |
| Переход 200/140 | 200 | 140 | 112 | 163.00 |
| Переход 200/160 | 200 | 160 | 85 | 153.00 |
| Переход 200/180 | 200 | 180 | 64 | 145.00 |
| Переход 225/160 | 225 | 160 | 119 | 190.00 |
| Переход 225/180 | 225 | 180 | 92 | 178.00 |
| Переход 225/200 | 225 | 200 | 64 | 162.00 |
| Переход 250/125 | 250 | 125 | 202 | 137.00 |
| Переход 250/160 | 250 | 160 | 154 | 128.00 |
| Переход 250/180 | 250 | 180 | 127 | 121.00 |
| Переход 250/200 | 250 | 200 | 99 | 204.00 |
| Переход 250/225 | 250 | 225 | 64 | 181.00 |
| Переход 280/160 | 280 | 160 | 195 | 157.00 |
| Переход 280/140 | 280 | 140 | 222 | 163.00 |
| Переход 280/180 | 280 | 180 | 167 | 150.00 |
| Переход 280/200 | 280 | 200 | 140 | 142.00 |
| Переход 280/250 | 280 | 250 | 71 | 115.00 |
| Переход 315/160 | 315 | 160 | 243 | 200.00 |
| Переход 315/180 | 315 | 180 | 215 | 193.00 |
| Переход 315/200 | 315 | 200 | 188 | 185.00 |
| Переход 315/225 | 315 | 225 | 155 | 174.00 |
| Переход 315/250 | 315 | 250 | 119 | 159.00 |
| Переход 315/280 | 315 | 280 | 78 | 140.00 |
| Переход 355/200 | 355 | 200 | 243 | 234.00 |
| Переход 355/225 | 355 | 225 | 209 | 222.00 |
| Переход 355/250 | 355 | 250 | 174 | 208.00 |
| Переход 355/280 | 355 | 280 | 133 | 189.00 |
| Переход 355/315 | 355 | 315 | 85 | 163.00 |
| Переход 400/200 | 400 | 200 | 240 | 290.00 |
| Переход 400/225 | 400 | 225 | 225 | 288.00 |
| Переход 400/250 | 400 | 250 | 190 | 271.00 |
| Переход 400/280 | 400 | 280 | 181 | 272.00 |
| Переход 400/315 | 400 | 315 | 125 | 235.00 |
| Переход 400/355 | 400 | 355 | 92 | 215.00 |
| Переход 450/250 | 450 | 250 | 310 | 415.00 |
| Переход 450/280 | 450 | 280 | 269 | 393.00 |
| Переход 450/315 | 450 | 315 | 215 | 359.00 |
| Переход 450/355 | 450 | 355 | 161 | 321.00 |
| Переход 450/400 | 450 | 400 | 99 | 271.00 |
| Переход 500/250 | 500 | 250 | 290 | 436.00 |
| Переход 500/280 | 500 | 280 | 280 | 439.00 |
| Переход 500/315 | 500 | 315 | 225 | 401.00 |
| Переход 500/355 | 500 | 355 | 210 | 398.00 |
| Переход 500/400 | 500 | 400 | 140 | 338.00 |
| Переход 500/450 | 500 | 450 | 99 | 324.00 |
| Переход 560/315 | 560 | 315 | 371 | 586.00 |
| Переход 560/355 | 560 | 355 | 317 | 548.00 |
| Переход 560/400 | 560 | 400 | 260 | 504.00 |
| Переход 560/450 | 560 | 450 | 191 | 461.00 |
| Переход 560/500 | 560 | 500 | 112 | 379.00 |
| Переход 630/400 | 630 | 400 | 270 | 568.00 |
| Переход 630/450 | 630 | 450 | 220 | 543.00 |
| Переход 630/500 | 630 | 500 | 170 | 493.00 |
| Переход 630/560 | 630 | 560 | 127 | 447.00 |
| Переход 710/400 | 710 | 400 | 471 | 882.00 |
| Переход 710/450 | 710 | 450 | 402 | 840.00 |
| Переход 710/500 | 710 | 500 | 333 | 770.00 |
| Переход 710/560 | 710 | 560 | 236 | 654.00 |
| Переход 710/630 | 710 | 630 | 140 | 526.00 |
| Переход 800/400 | 800 | 400 | 440 | 937.00 |
| Переход 800/450 | 800 | 450 | 390 | 913.00 |
| Переход 800/500 | 800 | 500 | 340 | 862.00 |
| Переход 800/560 | 800 | 560 | 310 | 838.00 |
| Переход 800/630 | 800 | 630 | 210 | 700.00 |
| Переход 800/710 | 800 | 710 | 155 | 621.00 |
| Переход 900/500 | 900 | 500 | 594 | 1 896.00 |
| Переход 900/560 | 900 | 560 | 512 | 1 772.00 |
| Переход 900/630 | 900 | 630 | 416 | 1 607.00 |
| Переход 900/710 | 900 | 710 | 291 | 1 354.00 |
| Переход 900/800 | 900 | 800 | 167 | 1 072.00 |
| Переход 1000/500 | 1000 | 500 | 540 | 1 959.00 |
| Переход 1000/560 | 1000 | 560 | 500 | 1 914.00 |
| Переход 1000/630 | 1000 | 630 | 410 | 1 748.00 |
| Переход 1000/710 | 1000 | 710 | 371 | 1 690.00 |
| Переход 1000/800 | 1000 | 800 | 240 | 1 382.00 |
| Переход 1000/900 | 1000 | 900 | 210 | 1 406.00 |
| Переход 1120/630 | 1120 | 630 | 649 | 2 552.00 |
| Переход 1120/710 | 1120 | 710 | 553 | 2 364.00 |
| Переход 1120/800 | 1120 | 800 | 490 | 2 251.00 |
| Переход 1120/900 | 1120 | 900 | 448 | 2 275.00 |
| Переход 1120/1000 | 1120 | 1 000 | 195 | 1 529.00 |
| Переход 1250/630 | 1250 | 630 | 660 | 2 851.00 |
| Переход 1250/710 | 1250 | 710 | 610 | 2 775.00 |
| Переход 1250/800 | 1250 | 800 | 490 | 2 484.00 |
| Переход 1250/900 | 1250 | 900 | 431 | 2 434.00 |
| Переход 1250/1000 | 1250 | 1000 | 290 | 2 018.00 |
| Переход 1250/1120 | 1250 | 1120 | 209 | 1 764.00 |

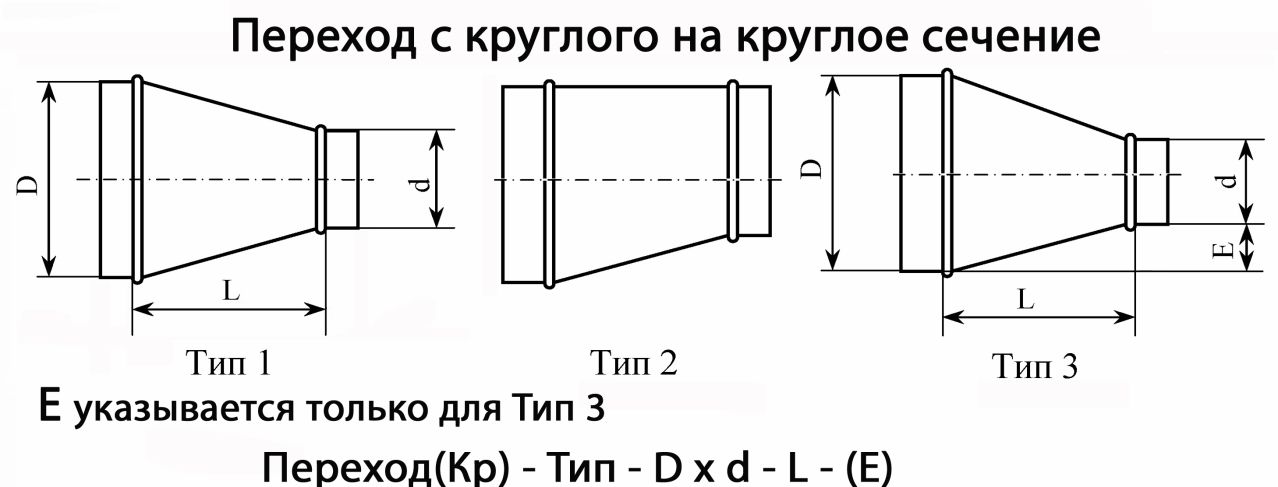

Схема. Переход с круглого сечения на круглое сечение

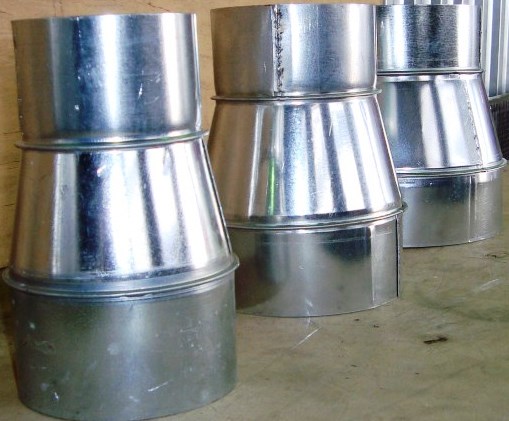

Переход с круглого сечения на круглое сечение

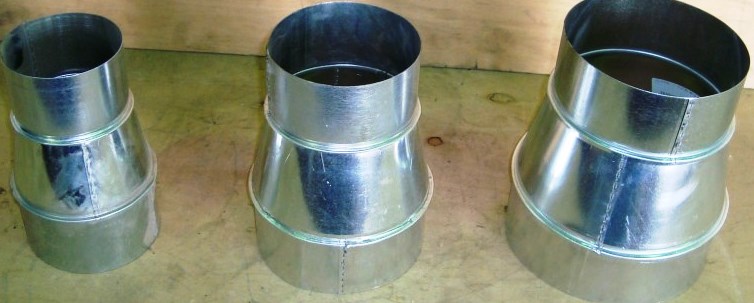

Переход с круглого сечения на круглое сечение

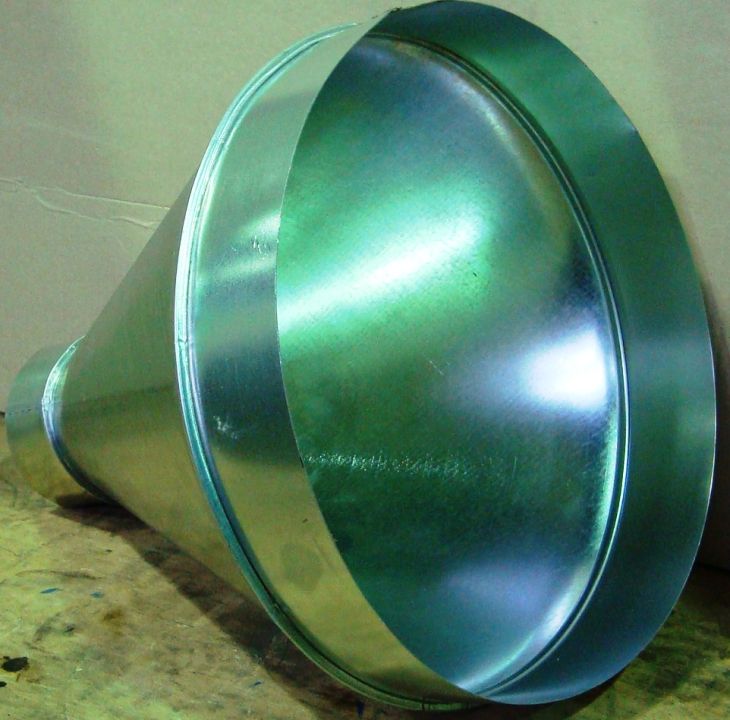

Переход с круглого сечения на круглое сечение

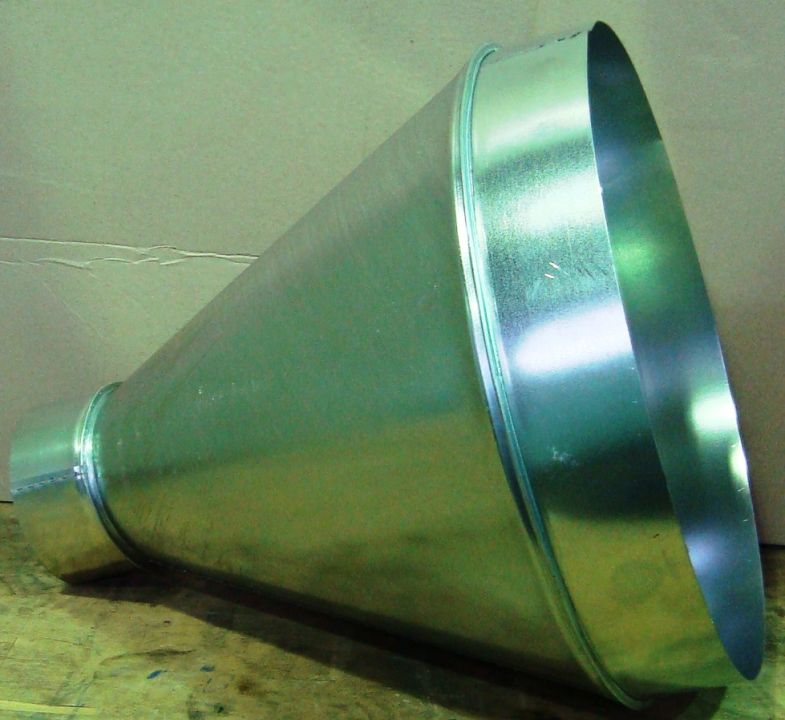

Переход с круглого сечения на круглое сечение

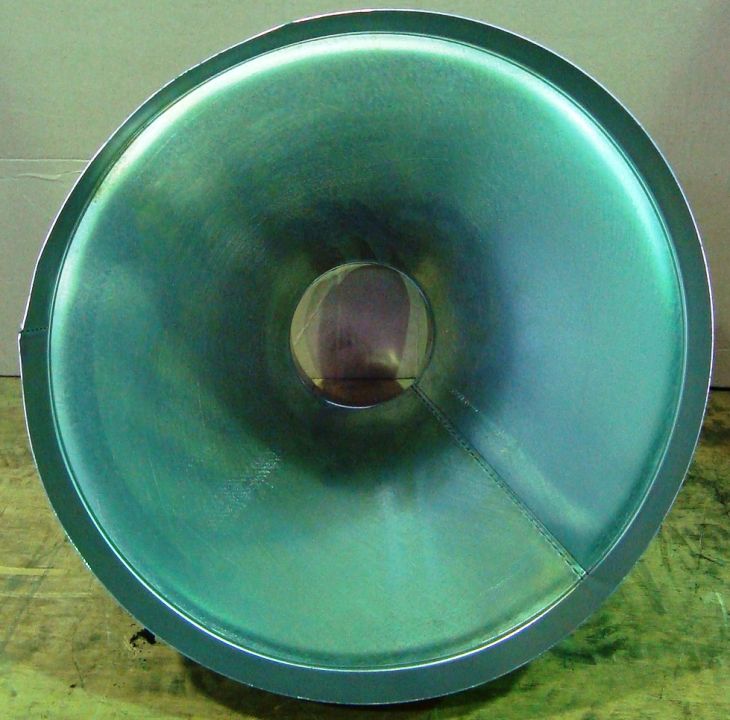

Переход с круглого сечения на круглое сечение

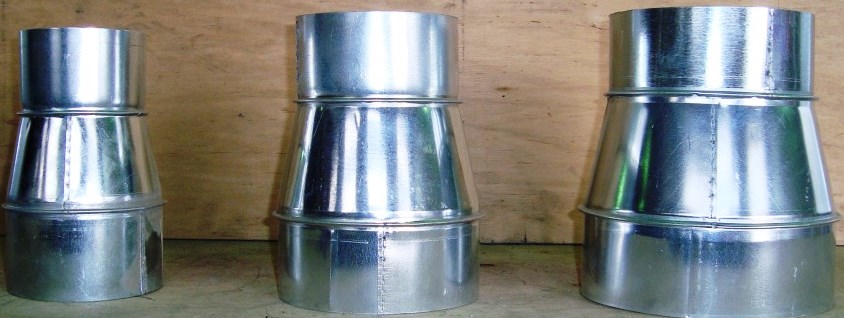

Переход с круглого сечения на круглое сечение
Страна происхождения: Россия
Цена: от 87.00 руб.
