Главная » Компоненты вентиляционных систем » Воздуховоды и фасонные изделия » Воздуховоды из оцинкованной стали

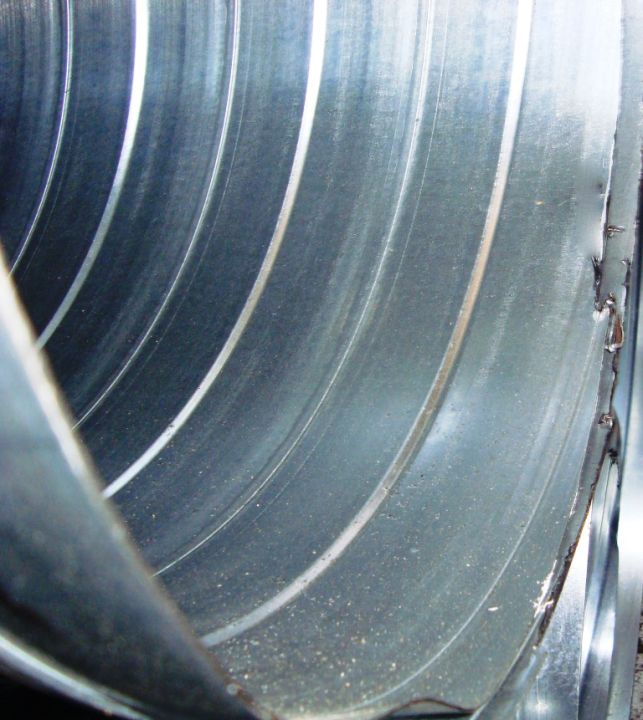

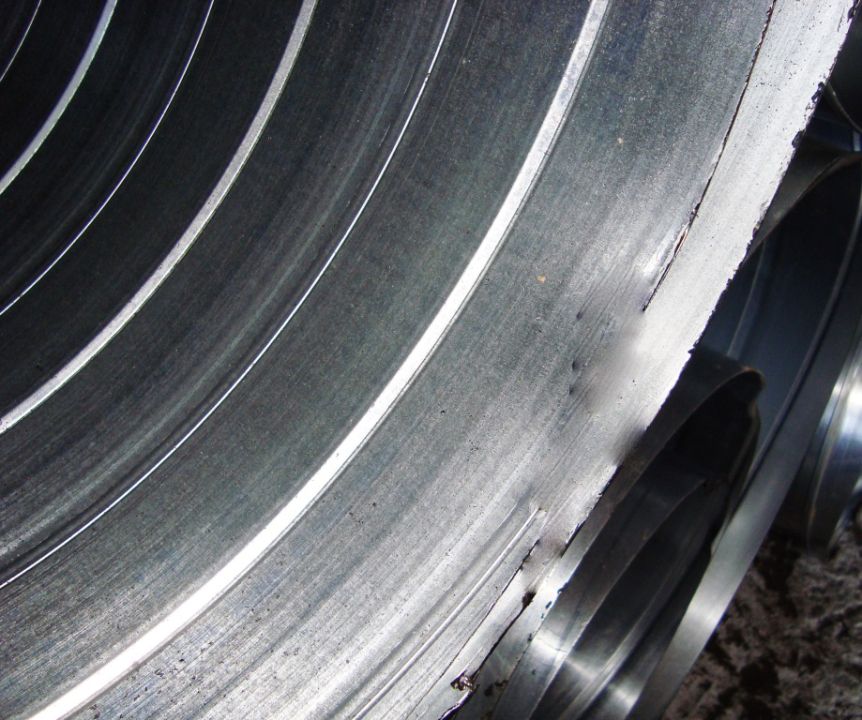

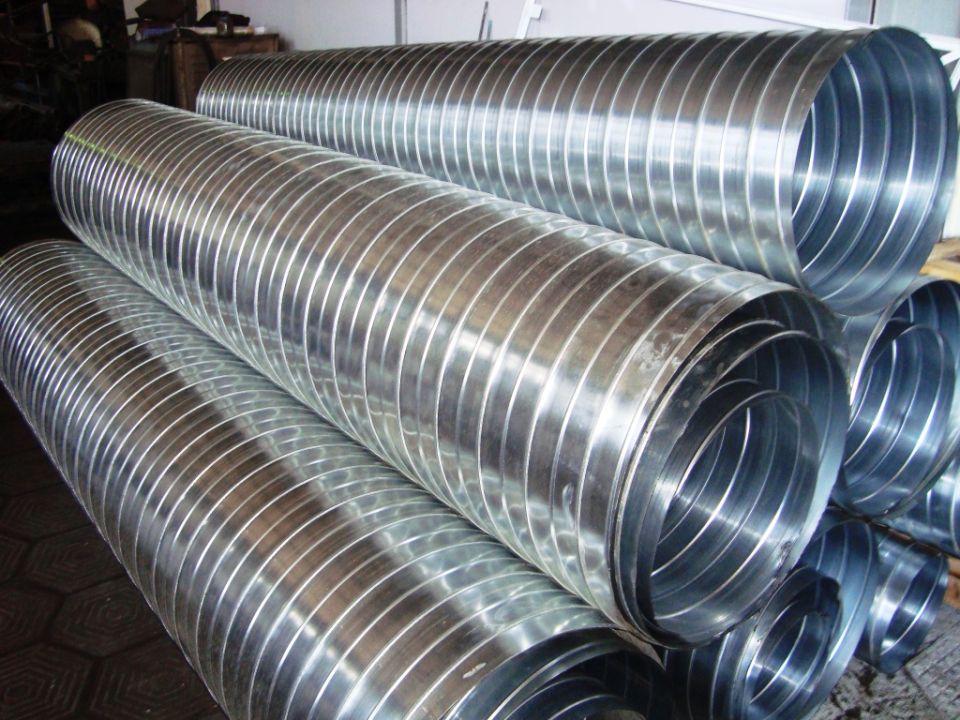

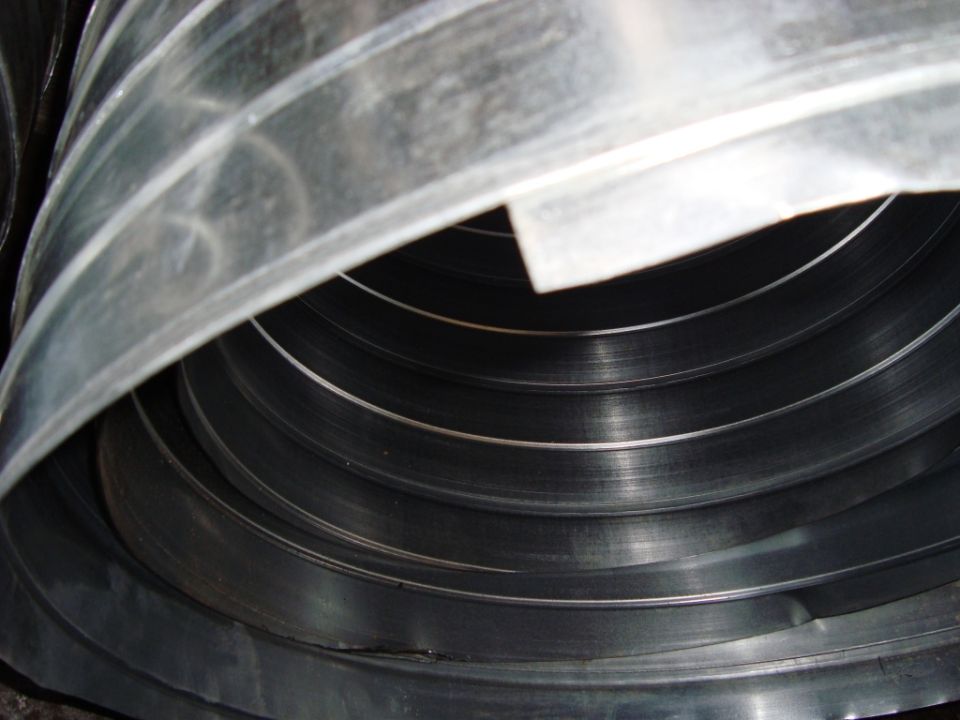

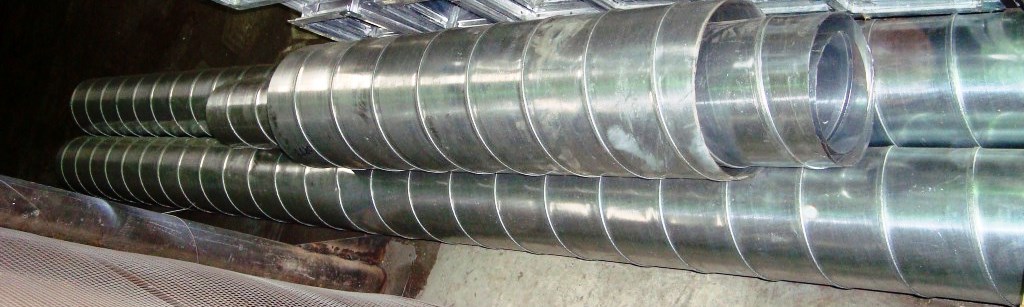

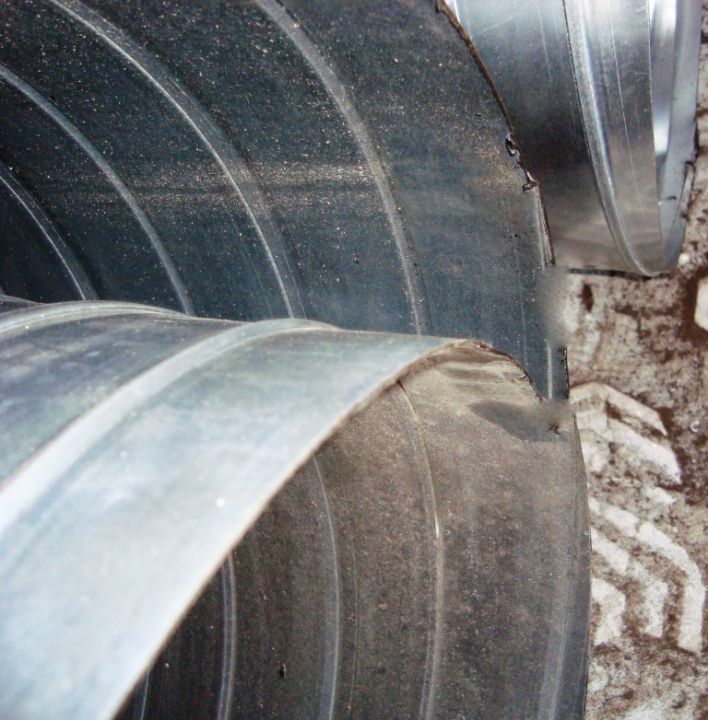

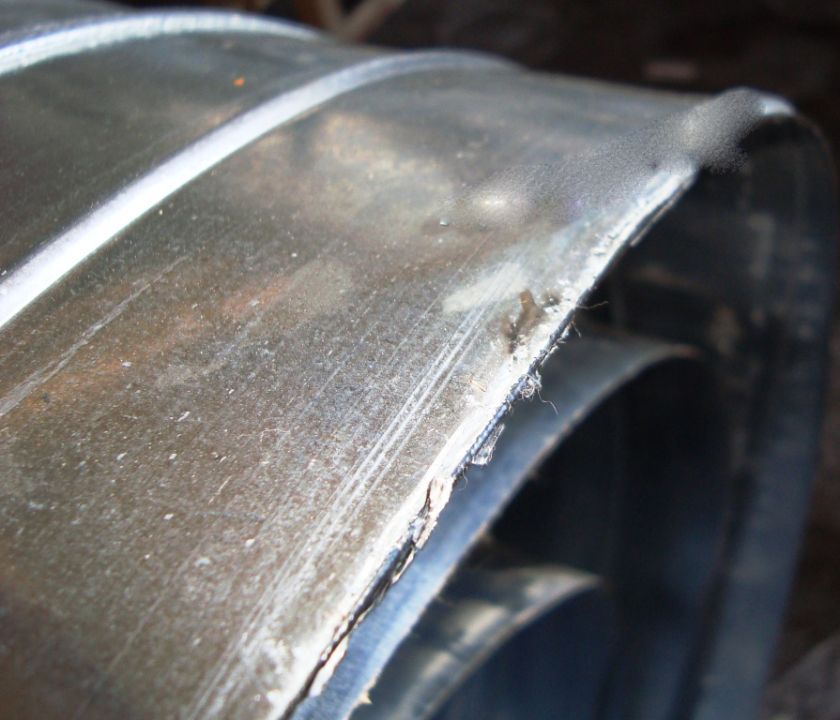

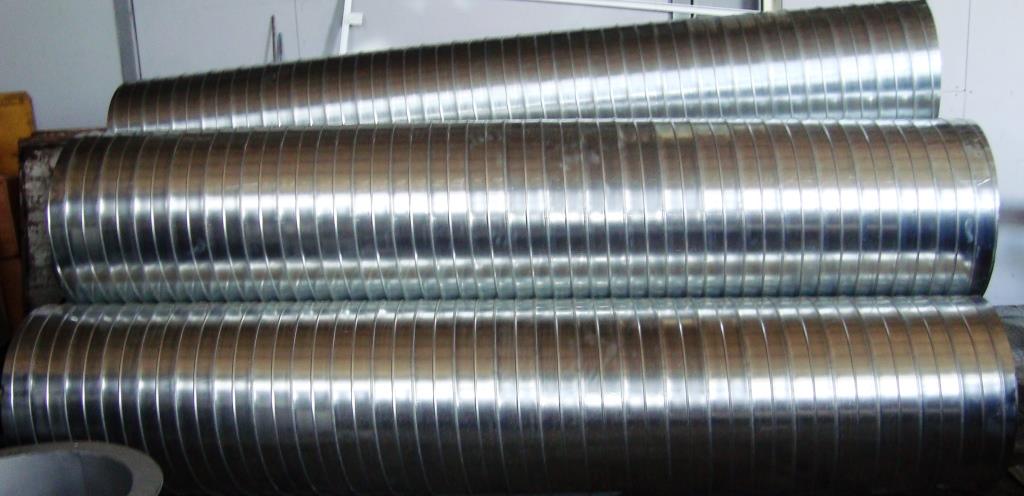

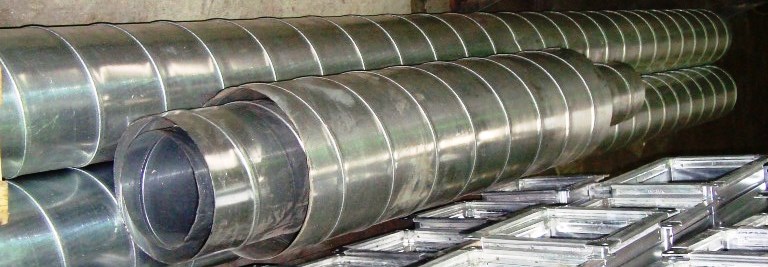

Воздуховод спиральнонавивной

Воздуховод спиральнонавивной
Общие сведения:

Спиральнонавивные воздуховоды круглого сечения применяются для монтажа систем вентиляции и кондиционирования, систем воздушного отопления и служат для транспортировки воздуха по системе.

Характеристики воздуховодов:
Вентиляционные воздуховоды должны отвечать нескольким требованиям:
  • быть полностью герметичными,
  • обеспечивать скорость воздушного потока, не превышающую нормы, установленные техническими требованиями,
  • соответствовать санитарным условиям по уровню шума,
  • поддерживать воздушный напор, указанный в проектных документах,
  • занимать минимум объёма жилых и вспомогательных помещений,
  • обеспечивать требования технических стандартов по тепло- и шумоизоляции.
Воздуховоды используются внутри помещений для распределения приточного и удаления загрязнённого воздуха. Производительность вентиляционной сети зависит от трёх основных параметров воздуховодов: площади сечения, жёсткости, формы сечения. При выходе за пределы установленной нормы воздушный поток делает воздуховод источником лишнего шума.

Крепление:
Для крепления и стяжки элементов вентиляционных систем используется  монтажная перфолента оцинкованная, обеспечивающая:
  • возможность монтажа и демонтажа с помощью ручного инструмента, без использования специального оборудования,
  • повышенную прочность и надёжность соединений гибких, оцинкованных воздуховодов,
  • удешевление стоимости работ, поскольку воздуховоды могут быть закреплены обычными шурупами и гвоздями.
Кроме того, перфолента оцинкованная не подвержена коррозии — срок её службы в несколько раз превышает максимально допустимый период эксплуатации элементов системы воздухообмена, выполненных из обычной стали. Чаще всего перфоленту оцинкованную применяют для подвески воздуховодных систем. В зависимости от проектных нагрузок рекомендуется при приобретении обращать особое внимание на толщину ленты, указанную в проектной документации: эта величина может варьироваться в пределах от 0,55 до 0,7 миллиметров.

Преимущества воздуховодов из оцинкованной стали
Воздуховод, выполненный из оцинкованной стали, отличается прочностью и долговечностью. Кроме того, такой тип вентиляционных труб рекомендуется для установки в помещениях, где существует повышенная пожаро- или взрывоопасность: одно из главных достоинств стального воздуховода — отличная огнестойкость.
Применение оцинкованных воздуховодных труб позволяет заказчику использовать все прочностные параметры и иные достоинства конструкции:
  • удобство и быстроту монтажа систем воздухообмена,
  • компактность,
  • высокую плотность швов, обеспечиваемую прочным фланцевым соединением,
  • повышенную жёсткость, обеспечиваемую в том числе расположением швов на сгибах трубы, служащих дополнительными рёбрами жёсткости.
С другой стороны, необходимо отметить отдельные недостатки, которыми обладают оцинкованные воздуховоды:
  • большой расход дополнительного металла на изготовление фланцевых соединений, приводящий к удорожанию металлоконструкции на 10-15 процентов,
  • невозможность применения стали толщиной менее 0,55 миллиметра.

Преимущество спиральнонавивные воздуховоды по сравнению с воздуховодами прямоугольной формы:
  • большая жесткость и плотность;
  • для изготовления воздуховодов круглого сечения требуется меньше количества металла, чем для прямоугольного воздуховода, имеющего такую же пропускную способность, в результате уменьшается стоимость конечного изделия;
  • за счет герметичности соединений исключается потеря или подсос воздуха в системе;
  • быстрый и легкий монтаж воздуховодов, возможность быстрой замены секций;
  • более равномерное распределение воздуха в системе, снижение уровня шума.
Спиральнонавивные воздуховоды круглого сечения изготавливаются в соответствии с требованиями СНиП 41.01.2003 на уникальной автоматической линии швейцарской фирмы SPIRO – модель «Spiro Tubeformer 2020», производственная мощность которой составляет 9600 кв. м воздуховодов за 12 часовую смену.

Такая высокая производительность достигается за счет уникальной роликового отрезного станка, позволяющего без остановки и заусенцев отрезать необходимый размер. Контроль размера осуществляется компьютерным управлением и лазерным датчиком. Улучшение прочностных характеристик круглых спиральнонавивных воздуховодов по сравнению с аналогичными прямоугольными и приспособление для прокатки ребер жесткости позволяет использовать сталь меньшей толщины, в результате чего снижается себестоимость продукции. Сеть воздуховодов необходимо компоновать из унифицированных деталей: прямых участков, переходов, отводов, тройников, крестовин и заглушек.

Расчет
Каждый воздуховод, входящий в проект вентиляционной системы, рассчитывается инженером-проектировщиком по нескольким параметром:
  • показателям потерь давления,
  • трения,
  • потерь сопротивления воздуха.
Обладая такой информацией, проектировщик может точно рассчитать сечение, которое должны иметь небольшие вентиляционные трубы, а также размеры крупных вентиляционных коробов. Задача проектировщика — определить оптимальное соотношение цены и производительности системы вентиляции, обеспечивающей следующие средние скорости притока и вытяжки, приходящиеся на магистральные вентиляционные короба:
  1. для жилых помещений: 3 метра в секунду,
  2. для гостиниц и мини-отелей: 5 метров в секунду,
  3. для офисных комплексов: 6 метров в секунду,
  4. для предприятий формата «фаст-фуд», ресторанов и кафе: 7 метров в секунду,
  5. для торговых комплексов: 8 метров в секунду.
При этом необходимо учесть, что отводы для систем вентиляции должны обеспечивать приток воздуха во второстепенные каналы в объёмах не ниже 80-90 процентов от главного потока.

Пожарная безопасность
Оцинкованные воздуховоды серьёзно теряют в огнестойкости, будучи утеплёнными горючими изоляционными материалами, эксплуатируясь в условиях повышенных температурных нагрузок, увеличенных производственных мощностей, а также при сокращении расходов на профилактический осмотр и регулярное техническое обслуживание. Статистика пожарных служб отмечает рост возгораний и серьёзных пожаров, возникающих в связи с ненадлежащими условиями эксплуатации вентиляционной системы.
В подавляющем большинстве случаев причиной возгорания становится недостаточно прочищенный воздуховод. В ситуации, когда вентиляционные короба (независимо от того, установлены ли стальные или алюминиевые воздуховоды) забиваются пылью, перегретый воздух превращает её в настоящий трут, способный мгновенно загореться от малейшей искры, а зазоры в местах соединений многократно повышают риск воспламенения горючих материалов, находящихся рядом с каналами вентиляционной системы.
В подобных ситуациях распространение пламени незамедлительно становится неконтролируемым, что приводит к выгоранию целых этажей жилых и административных зданий.

Как избежать такого случайного пожара?
  • на стадии разработки проектной документации необходимо позаботиться о возможности беспрепятственного доступа к любой точке вентиляционной системы. Специалисты, выполняющие чистку каналов приточной и вытяжной вентиляции, должны поддерживать достаточный уровень чистоты не только в магистральных каналах, но и в небольших отводах.
  • выбирая подрядную организацию для выполнения ремонта или монтажа вентиляции, надлежит обязательно убедиться в профессионализме и компетентности работников — в противном случае даже служба технического надзора не сможет своевременно среагировать на все мелкие нарушения, которые такие «специалисты» обязательно допустят в ходе устройства вентиляционной системы.
  • в процессе эксплуатации рекомендуется регулярно контролировать состояние вентиляционной системы, сводя к минимуму риск случайного возгорания. Базовые меры по предотвращению угрозы пожара — осмотры и регулярная чистка внутренней поверхности магистральных и второстепенных вентиляционных каналов.
  • установка огнезадерживающих клапанов, закрывающихся в результате воздействия высокой температуры. Однако необходимо обратить внимание, что в загрязнённом канале срабатывание такого клапана часто затруднено, а иногда — просто невозможно. Таким образом, эффективность противопожарных систем и отдельных механизмов напрямую зависит от той степени внимания, которую собственник или арендатор помещений уделяет чистке вентиляционной системы.
Монтаж
Порядок работ

Рекомендуется применять отводы с центральным углом 900 и отводы (полуотводы) с центральным углом 450. Следует применять воздуховоды наружным диаметром: 100, 125, 140, 160, 180, 200, 225, 250, 280, 315, 355, 400, 450, 500, 560, 630, 710, 800, 900, 1000, 1120, 1250 мм.
Толщину листовой стали для воздуховодов, по которым перемещается воздух с температурой не выше 800С, следует применять: до Ø355мм….0,55 мм; от Ø400мм до Ø800мм….0,7 мм; свыше Ø800мм….1,0 мм. Прямые участки следует применять длиной 2500, 3000, 4000, 5000, 6000 мм. По конструктивным и технологическим условиям допускается изменение длины прямого участка. Для воздуховодов диаметром 1000мм и более рекомендуемая длина прямого участка не более 3000мм.

 Материал и толщина материала используемые для изготовления:
  • сталь рулонная оцинкованная (штрипс) от 0,55 до 1,0 мм.
Длина прямых участков:
  • стандартная длина прямых участков 3000 мм.
  • изготавливаются прямые участки длиной свыше 3000 мм до 12000 мм.
  • минимальная длина прямых участков 500 мм.

Фасонные изделия:
  • врезка круглая в воздуховод
  • врезка круглая в плоскость
  • отвод 15 градусов
  • отвод 30 градусов
  • отвод 45 градусов
  • отвод 60 градусов
  • отвод 90 градусов
  • тройники
  • утка
  • переход с круглого сечения на круглое сечение
  • переход с круглого сечения на прямоугольное сечение
  • ниппель
  • крестовины
  • заглушка


Спиральнонавивный воздуховод из нержавеющей стали.



Расчет цены производиться по м2 или по погонному метру (цена указана с НДС)

Продукция  Толщина, мм
0,55 0,70 0,90 1,00
Цена в рублях за м2
 391 523
 644  744

Цены руб/погонный метр (цена указана с НДС)

Продукция  Толщина, мм
0,55 0,70 0,90 1,00
100
123



125
154



140
172



160
197
263


180
221
296


200
246
329


225
276
370


250
307
411


280
344
460


315
387
518


355
436
583


400
491
657


450
553
739


500
614
822


560

920


630

1035
1275

710

1167
1436
1660
800

1315
1619
1870
900

1479
1821
2104
1000


2023
2337
1250


2529
2922


Технические характеристики
Показать
Наименование Диаметр, мм Толщина, мм Длина, мм Цена, руб.
Воздуховод 100 0,55 3000 369.00
Воздуховод 125 0,55 3000 461.00
Воздуховод 140 0,55 3000 516.00
Воздуховод 160 0,55 3000 590.00
Воздуховод 180 0,55 3000 663.00
Воздуховод 200 0,55 3000 737.00
Воздуховод 225 0,55 3000 829.00
Воздуховод 250 0,55 3000 921.00
Воздуховод 280 0,55 3000 1 032.00
Воздуховод 315 0,55 3000 1 161.00
Воздуховод 355 0,55 3000 1 308.00
Воздуховод 400 0,7 3000 1 972.00
Воздуховод 450 0,7 3000 2 218.00
Воздуховод 500 0,7 3000 2 465.00
Воздуховод 560 0,7 3000 2 760.00
Воздуховод 630 0,7 3000 3 105.00
Воздуховод 710 0,7 3000 3 500.00
Воздуховод 800 0,7 3000 3 943.00
Воздуховод 900 0,9 3000 5 463.00
Воздуховод 1000 0,9 3000 6 070.00
Воздуховод 1250 0,9 3000 7 587.00
Воздуховод с установленными фланцами Класс «П» 100 0,55 3000 604.00
Воздуховод с установленными фланцами Класс «П» 125 0,55 3000 713.00
Воздуховод с установленными фланцами Класс «П» 140 0,55 3000 1 425.00
Воздуховод с установленными фланцами Класс «П» 160 0,55 3000 854.00
Воздуховод с установленными фланцами Класс «П» 180 0,55 3000 951.00
Воздуховод с установленными фланцами Класс «П» 200 0,55 3000 1 025.00
Воздуховод с установленными фланцами Класс «П» 225 0,55 3000 1 129.00
Воздуховод с установленными фланцами Класс «П» 250 0,55 3000 1 221.00
Воздуховод с установленными фланцами Класс «П» 280 0,55 3000 1 416.00
Воздуховод с установленными фланцами Класс «П» 315 0,55 3000 1 545.00
Воздуховод с установленными фланцами Класс «П» 355 0,55 3000 1 740.00
Воздуховод с установленными фланцами Класс «П» 400 0,7 3000 2 428.00
Воздуховод с установленными фланцами Класс «П» 450 0,7 3000 2 770.00
Воздуховод с установленными фланцами Класс «П» 500 0,7 3000 3 017.00
Воздуховод с установленными фланцами Класс «П» 560 0,7 3000 3 408.00
Воздуховод с установленными фланцами Класс «П» 630 0,7 3000 3 849.00
Воздуховод с установленными фланцами Класс «П» 710 0,7 3000 4 244.00
Воздуховод с установленными фланцами Класс «П» 800 0,7 3000 4 807.00
Воздуховод с установленными фланцами Класс «П» 900 0,9 3000 6 711.00
Воздуховод с установленными фланцами Класс «П» 1000 0,9 3000 7 318.00
Воздуховод с установленными фланцами Класс «П» 1250 0,9 3000 9 135.00
Посмотреть полный список технических характеристик
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Воздуховод спиральнонавивной
Страна происхождения: Россия
Цена: от 123.00 руб.
Оформить заявку
Copyright © 2011 Унвен
Цены, технические характеристики, габариты, присоединительные размеры и иная информация, размещенная на сайте не является публичной офертой, перед оплатой обязательно уточняйте.
