Приточная установка SAU

Общие сведения

Модульные приточные установки могут быть, как сборными, то есть монтироваться в виде конструктора, так и моноблочными. Кроме того, все модели имеют разную мощность работы.

Моноблочные модели могут иметь разный размер, от которого и будет зависеть предназначение установки. Так, моноблочные приточные камеры компактных размеров чаще всего устанавливают прямо в жилом помещении, а вот более крупное по размерам оборудование лучше поместить на техническом этаже или подсобном помещении, где они не будут портить своим видом интерьер и не займут жизненное пространство.

Разница в обслуживании помещения приточной камерой будет зависеть именно от его собственных размеров. Если речь идет о небольшой комнате (например, в квартире), то свежий воздух может подаваться прямо из клапанов установки. Но если нужна большая производительность и охват большей обслуживаемой площади, то в этом случае модульная приточная установка оснащается системой воздуховодов и воздухораспределительных решеток.

Огромное количество вариаций приточных установок относительно их производительности от нескольких десятков до нескольких тысяч м3/час, позволяет каждому покупателю подобрать для себя именно то, оборудование, которое будет полностью соответствовать его запросам и потребностям. Приточная камера может вполне называться универсальной системой, поскольку отлично подойдет для самых разных типов помещения: от жилого до промышленного.

Существует понятие мини-приточных установок, которые являются оптимальным вариантом при наличии стационарной системы вентиляции в здании. Если нужна дополнительная вентиляция отдельного помещения, для которого не хватает обычной вентсистемы, то миниустановки – это именно то, что нужно. Чаще всего мини-приточные установки используются в городских квартирах, где качество и эффективность вентиляционной системы, созданной при строительстве дома, оставляет желать лучшего. А в свете появления и роста популярности среди потребителей стеклопластиковых окон, основная характеристика которых – герметичность, наличие приточных камер в каждой квартире, где установлены стеклопакеты, является просто необходимостью.

Использование миниустановок актуально и для тех помещений, где вообще нет никакой вентиляции, например, киоски, ларьки и т.д. Находится в небольшом помещении без подачи свежего воздуха очень вредно для человека, поэтому заботясь о здоровье своих работников, добросовестные владельцы таких торговых объектов приобретают в Унвен приточные установки небольших размеров по доступной цене.

Описание

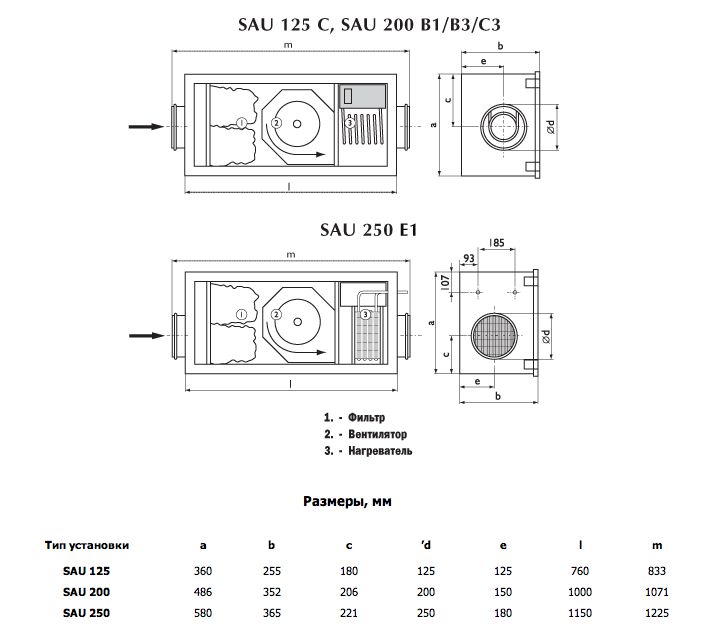

Вентиляционные установки предназначены для работы в помещениях небольших объёмов: квартирах, магазинах, офисах, мастерских и т. д. В компактном звуко-теплоизолированном корпусе (толщина изоляции 50 мм) размещены: фильтр, вентилятор, электронагреватель, а также предусмотрен отсек для приборов автоматики. Все вентиляторы оборудованы асинхронным двигателем с внешним ротором и уплотнёнными подшипниками, что увеличивает срок их службы. Выпускается два типоразмера установок с различными исполнениями по производительности вентиляторов и мощности электронагревателей. Все установки комплектуются фильтрами класса EU4. (F5 для SAU 250 E1).

Установка

Установки можно монтировать в любом положении. Они легко подсоединяются к воздуховодам круглого сечения. Малые размеры установок позволяют устанавливать их в подвесных потолках глубиной не менее 310 мм или проёмы шириной не менее 500 мм. При монтаже необходимо обеспечить доступ для сервисного обслуживания оборудования и замены фильтра.

Регулирование скорости и температуры

Для управления работой приточной установки SAU разработан управляющий модуль ACM/SAU… Он состоит из пульта управления DBTA 30 и щита автоматики.

Регулирование скорости вентилятора установки осуществляется трёхступенчатым трансформатором. К трансформатору можно подключить несколько вентиляторов (например, вентилятор установки и вытяжной вентилятор) при условии, что общий рабочий ток вентиляторов не превышает номинальный ток трансформатора. Для регулирования температуры приточного воздуха на выходе из установки, в зависимости от мощности нагревателя, предусмотрен симисторный регулятор температуры Pulser.

Защита двигателя и нагревателя

Все двигатели защищены встроенными термоконтактами с автоматическим перезапуском. Нагреватели установок оснащены двухступенчатой защитой от перегрева. Первая ступень настроена на 80°С и перезапускается автоматически, вторая ступень настроена на 120°С и перезапускается вручную.

Аксессуары

Быстросъёмные муфты, регуляторы скорости, регуляторы температуры, обратный клапан, глушитель, воздухораспределительные и защитные решётки и т. д.

Монтаж

• Все установки поставляются в полностью собранном виде и готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Электрические параметры должны соответствовать спецификации на табличке установки.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Установки должны быть заземлены.
• Установки должны быть установлены в соответствии с направлением потока воздуха.
• Установки должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Установки не должны эксплуатироваться во взрывоопасных помещениях.
• Установки не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
• Установки предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
• Проблемы, связанные с шумом, могут быть устранены с помощью использования шумоглушителя (один из поставляемых аксессуаров).

Обслуживание

Единственное требуемое обслуживание — очистка. Рекомендуется проводить осмотр и очистку фильтра каждый месяц, вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя вентилятора.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Нагреватель, двигатель и рабочее колесо полностью остыли.

При очистке установки

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

•  Проверить, поступает ли напряжение на установку.
• Отключить напряжение и убедиться, что лопасти вентилятора не заблокированы и не сработала защита по току.
• Проверить подключение конденсатора. Если после проверки установка не включается или срабатывает защита вентилятора или нагревателя, свяжитесь с вашим поставщиком.
• В случае возврата установки — очистить фильтр, нагреватель, лопасти и двигатель вентилятора; соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.

---

Сопутствующие товары:

• Клапан КВК...М

• Электроприводы AQT/AQM для вентилей STV/STR
• Узлы обвязки для водяных теплообменников ВДЛ
• 3-х ходовой вентиль STR
• Управляющие модули АСМ
• Электроприводы ADM и AST
• Электропривод ASO-R
• CCM 125* - пульт управления для SAU 125 и  200B1
• CCM200* - пульт управления для SAU 200B3/C3
• 3DS 15-1,0** - 3-х ходовой вентиль для SAU 250E1

* Модуль обеспечивает регулирование температуры в диапазоне 5...30⁰С, трехступенчатое регулирование скорости, управление приводом заслонки, индикацию аварийного и рабочего режимов, автоматическое выключение в аварийном режиме (включая засорение фильтра).
** Вентили выбраны для температуры воды 95/70⁰С и номинальной производительности установки.

Примечание: мощность водяного нагревателя дана для температуры воздуха -26/18⁰С, воды 95/70⁰С.

---
