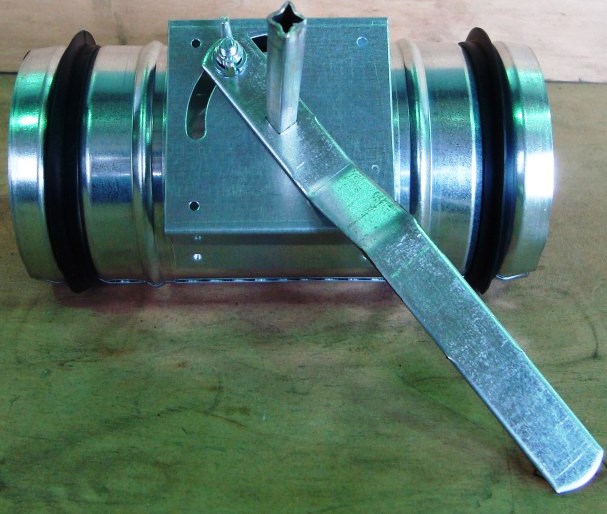

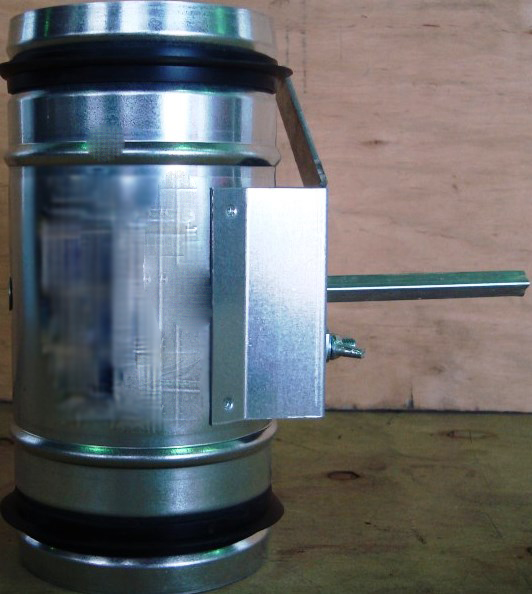

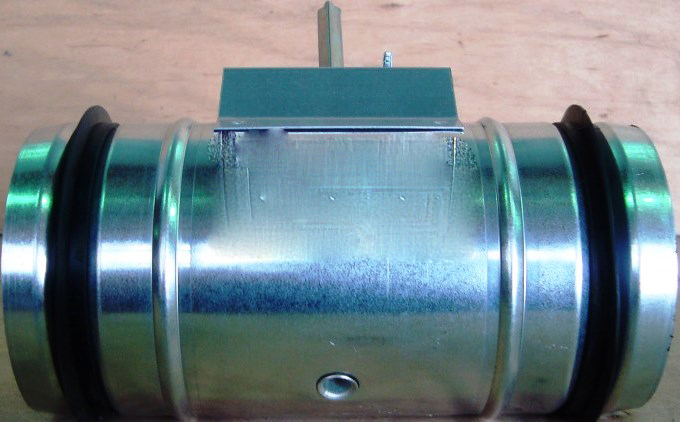

Клапан КВК (заслонка)

Клапан КВК (заслонка) — купить на сайте «Унвен»

🔥 Зачем нужен клапан КВК в вентиляционной системе

Воздушные клапаны КВК от «Унвен» — это надёжное решение для регулирования расхода воздуха или полного/частичного перекрывания воздушных каналов в системах вентиляции, кондиционирования и воздушного отопления. Они позволяют гибко управлять воздушными потоками, балансировать систему, отключать отдельные ветки сети и обеспечивать герметичность при необходимости.

✅ Почему стоит выбрать клапаны КВК у «Унвен»

• Надёжная герметизация. Резиновые уплотнения на корпусе и силиконовое (или резиновое — в зависимости от модификации) уплотнение на заслонке обеспечивают плотное прилегание и минимальные утечки.
• Прочная конструкция. Корпус и заслонка из стального оцинкованного листа устойчивы к коррозии и механическим нагрузкам.
• Гибкое управление. Доступны варианты с ручным управлением (с фиксацией положения) и с электрическим приводом (приобретается отдельно).
• Разные сценарии работы. Модификации КВК‑М и КВК‑Р закрывают разные задачи: полное перекрытие или сохранение минимального протока.
• Простой монтаж. Типовые фланцевые/ниппельные присоединения с уплотнениями позволяют быстро и герметично интегрировать клапан в сеть воздуховодов.

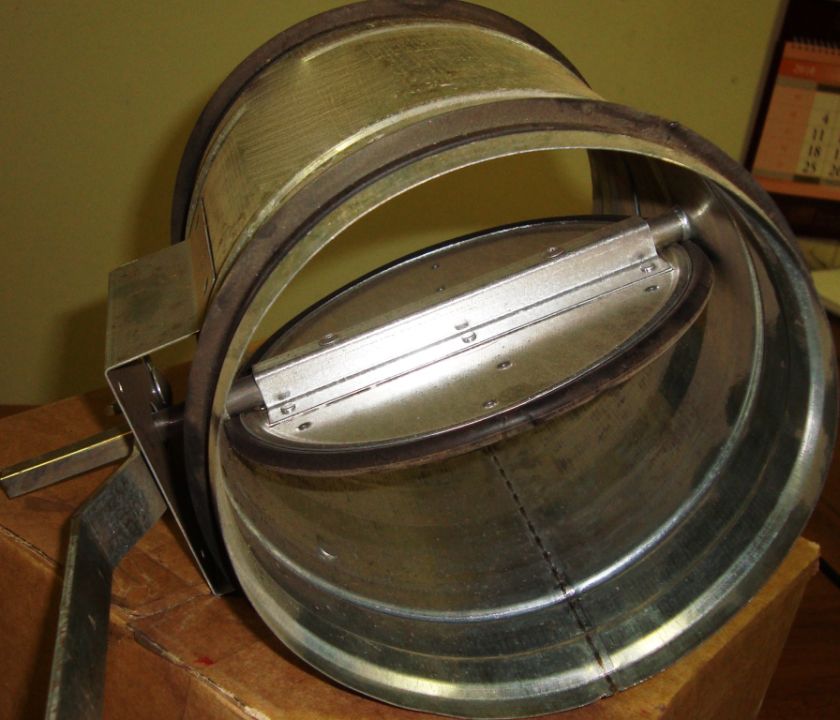

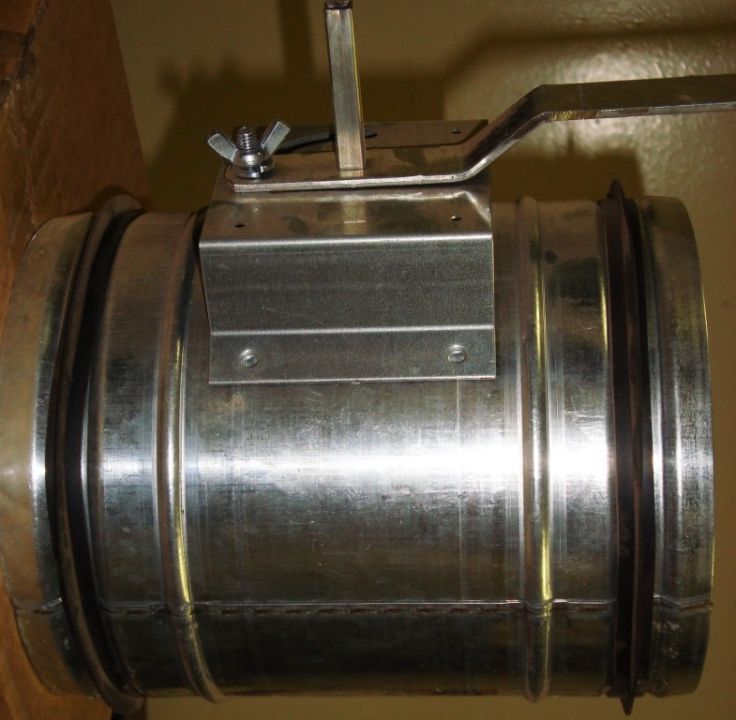

⚙️ Конструкция и ключевые элементы

🆚 Модификации КВК: КВК‑М vs КВК‑Р — в чём разница

Вывод: если нужно надёжно «отрубить» ветку — берите КВК‑М. Если важно, чтобы воздух продолжал двигаться даже при максимальном закрытии, — КВК‑Р.

📊 Типоразмеры и ориентировочные параметры (для подбора)

Важно: точные габариты и пропускные характеристики зависят от серии и типоразмера. Ниже — типовой ряд для ориентира.

Фактический расход и потери давления зависят от угла открытия заслонки и конфигурации сети. Для точного расчёта обратитесь к нашим инженерам.

🛠 Инструкция по монтажу в 5 шагов

Подходит для прямоугольных и круглых клапанов КВК на стандартных воздуховодах.

1. Подготовьте место и проверьте совместимость. Убедитесь, что типоразмер клапана совпадает с сечением воздуховода. Проверьте отсутствие деформаций и чистоту контактных поверхностей.
2. Установите клапан в проектное положение. Клапан можно ставить горизонтально или вертикально — ориентация не влияет на работу, но должна обеспечивать удобный доступ к приводу/ручке.
3. Состыкуйте фланцы/ниппели и затяните крепления. Плотно прижмите клапан к воздуховоду, чтобы резиновые уплотнения легли без перекосов. Затяните крепёж равномерно, без чрезмерного усилия.
4. Проверьте ход заслонки. Откройте/закройте заслонку вручную: ход должен быть плавным, без заеданий. При необходимости отрегулируйте положение оси и затяжку.
5. Подключите управление и зафиксируйте положение. Для ручного варианта — установите ручку и фиксатор (если нужен). Для электропривода — подключите по схеме производителя и проверьте срабатывание в крайних положениях.

🧮 Раздел для проектировщиков: подбор и расчёт

1. Оценка расхода воздуха через клапан

Q=v⋅AQ = v cdot AQ=v⋅A

где:

• QQQ — расход воздуха, м³/с;
• vvv — скорость воздуха в сечении, м/с (обычно 5–8 м/с для распределительных сетей);
• AAA — площадь проходного сечения клапана, м².

Для перевода в м³/ч: Qм³/ч=Qм³/с⋅3600Q_{text{м³/ч}} = Q_{text{м³/с}} cdot 3600Qм³/ч​=Qм³/с​⋅3600.

Пример: клапан 400×400 мм (A=0,16 м2A = 0{,}16 text{м}^2A=0,16 м2) при v=6 м/сv = 6 text{м/с}v=6 м/с:
Q=6⋅0,16=0,96 м³/с=3456 м³/чQ = 6 cdot 0{,}16 = 0{,}96 text{м³/с} = 3456 text{м³/ч}Q=6⋅0,16=0,96 м³/с=3456 м³/ч.

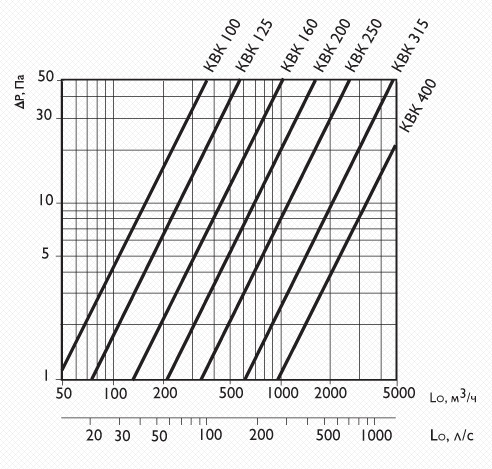

2. Потери давления на клапане

Ориентировочно:

ΔP=ξ⋅ρ⋅v22Delta P = xi cdot frac{rho cdot v^2}{2}ΔP=ξ⋅2ρ⋅v2​

где:

• ΔPDelta PΔP — потери давления, Па;
• ξxiξ — коэффициент местного сопротивления клапана (зависит от угла открытия; у КВК ориентировочно 0,3–1,2);
• ρ=1,2 кг/м3rho = 1{,}2 text{кг/м}^3ρ=1,2 кг/м3 — плотность воздуха;
• vvv — скорость в сечении клапана, м/с.

При подборе вентилятора закладывайте запас 10–15 % на арматуру и соединения.

3. Практические правила

• Не ставьте клапан вплотную к поворотам и тройникам — это искажает поток и повышает шум/потери. Рекомендуемый прямой участок — не менее 1–1,5 диаметра/стороны сечения.
• Для автоматического управления выбирайте электропривод с возвратной пружиной, если нужна функция «аварийное закрытие/открытие».
• При установке в холодных зонах учитывайте риск обмерзания: для КВК‑М это критично, так как плотное перекрытие может привести к конденсации и наледи.

✅ Чек‑лист для проектировщика (перед заказом)

Отметьте пункты, которые нужно подтвердить для корректного подбора клапана:

• Тип клапана: КВК‑М (полное перекрытие) или КВК‑Р (с протоком).
• Типоразмер и форма сечения: прямоугольное (Ш×В) или круглое (диаметр).
• Режим работы: только балансировка, периодическое отключение ветки, аварийное перекрытие.
• Управление: ручное (нужен ли фиксатор?) или электропривод (тип сигнала, наличие пружины).
• Условия эксплуатации: температура, влажность, наличие конденсата/агрессивной среды.
• Требования к герметичности: нужна ли максимально плотная отсечка или допустимо небольшое просачивание.
• Особенности монтажа: доступ к ручке/приводу, ориентация в пространстве, длина прямых участков.
• Интеграция в систему: нужна ли привязка к АСУ ТП, диспетчеризация, обратная связь по положению.

Если вы пришлёте заполненный чек‑лист, наши инженеры подберут точную модель, рассчитают потери давления и подготовят спецификацию.

🌍 Где применяют клапаны КВК

• Приточно‑вытяжные системы вентиляции. Для балансировки расходов между помещениями и отключения неиспользуемых веток.
• Системы кондиционирования. Для регулирования подачи воздуха по зонам и сезонного отключения частей сети.
• Противодымная вентиляция и аварийные отсечки. КВК‑М используют как отсечные клапаны при пожаре (в составе проектных решений).
• Технологические и производственные помещения. Где требуется точное управление воздушными потоками и поддержание заданных параметров микроклимата.
• Реконструкция и модернизация сетей. Замена устаревшей арматуры на современные герметичные клапаны.

❓ Частые вопросы (FAQ)

Вопрос: В чём разница между КВК‑М и КВК‑Р?
Ответ: КВК‑М имеет заслонку с уплотнением и может полностью перекрывать канал. КВК‑Р имеет усечённую заслонку — даже в крайнем положении остаётся проток, чтобы не допустить полного перекрытия.

Вопрос: Можно ли использовать КВК‑Р как аварийный отсечной клапан?
Ответ: Нет: из‑за конструкции с протоком КВК‑Р не обеспечивает герметичного перекрытия. Для отсечки используйте КВК‑М.

Вопрос: Нужен ли отдельный фиксатор для ручного управления?
Ответ: Фиксатор положения RG продаётся отдельно. Если требуется жёсткая фиксация заслонки в выбранном положении — закажите его дополнительно.

Вопрос: Какой привод подойдёт для КВК?
Ответ: Подходят стандартные электроприводы с крутящим моментом, соответствующим типоразмеру клапана. Для КВК‑М часто берут привод с возвратной пружиной (функция «безопасность»). Точные значения подберём по вашему ТЗ.

Вопрос: Как проверить герметичность после монтажа?
Ответ: Проведите визуальный осмотр уплотнений и проверку хода заслонки. При необходимости — контроль утечек с помощью дымовой палочки или измерения перепада давления до/после клапана при закрытом положении.

Вопрос: Есть ли клапаны для высокого давления?
Ответ: Да: в нашем каталоге представлены шиберы и клапаны для систем высокого давления — они отличаются усиленной конструкцией и иными уплотнительными решениями. Сообщите параметры сети, подберём подходящую линейку.

📞 Свяжитесь с нами прямо сейчас: позвоните или оставьте заявку на сайте «Унвен» — наши специалисты подберут клапан под вашу систему, рассчитают параметры и дадут рекомендации по монтажу.
📩 Отправьте заполненный чек‑лист или ТЗ на почту — подготовим коммерческое предложение и спецификацию в течение 1 рабочего дня.

Если скажете, какой формат нужен дополнительно (например, «кратко для карточки товара», «таблица с артикулами и ценами», «чертёж типового узла» или «калькулятор подбора по расходу»), адаптирую под нужный раздел сайта «Унвен». 😊
