Консольное воздуховытяжное устройство типа «Лиана» Воздуховытяжное устройство Лиана на одинарной консоли

Воздуховытяжное устройство Лиана на одинарной консоли  внизу страницы ссылки на другие варианты исполнения устройства Лиана.

Консольное воздуховытяжное устройство типа «Лиана» Унвен, представляет из себя конструкцию из последовательно шарнирно соединённых между собой жёстких воздуховодов и воронки, установленных на одинарной консоли, состоящей из двух последовательно шарнирно закрепленных балок. Благодаря своим конструктивным особенностям устройство можно легко перемещать в рабочей зоне для максимального приближения к источнику образования вредных веществ. Усилие, прилагаемое для перемещения устройства в пространстве можно регулировать в каждом шарнирном соединении отдельно, в зависимости от необходимости. Головная часть устройства вращается в своём кронштейне на 360°, угол поворота  консоли(от стены) ограничен поверхностью стены или колонны, к которой она крепиться по средствам поворотного кронштейна. Устройство позволяет эффективно удалять различные виды паров, газов, аэрозолей, пыли. Может применяться в сварочном, металлообрабатывающем, судостроительном, химическом и пр. видах производств, как по отдельности, так и несколько объединённых в одну вентиляционную сеть. Устройства всех модификаций оборудованы заслонкой, позволяющей частично или полностью перекрывать устройство, что необходимо при балансировке вентиляционной сети или «выключении» неиспользуемого устройства. Устройство можно закрепить на стене или колоне цеха.

В комплект поставки входит кронштейн и гибкий воздуховод с хомутами для подключения устройства к вентиляционной сети или фильтру.
Устройство поставляется в частично собранном виде.

Применение:

сварка, плазменная резка, пайка, обработка пластмасс.

Общие сведенья

Устройство "«Лиана» Унвен, с консолью" - выполнено в виде базового устройства "Лиана" или "Лиана У", закрепленного на поворотной консольной балке с возможностью поворота самого устройства на 360 градусов.

Подъемно-поворотные самофиксирующиеся в пространстве устройства «Лиана» Унвен, с радиусом действия до 7,3 м. Всасывающая воронка легко перемещается по всей зоне действия устройства и надежно фиксируется в любой точке пространства. Предназначены для использования при процессах сварки и при других процессах с "точечным" источником вредностей.

Краткая справка по буквенным обозначениям воздуховытяжных устройств «Лиана» Унвен :


Устройства “Лиана” (радиус обслуживания 2,0 м) и “Лиана У” (радиус обслуживания 3,3 м) состоят из двух жестких воздуховодов и воздухоприемной насадки, шарнирно соединенных между собой и закрепленных на поворотном узле монтажной опоры.

Выпускаются с верхним (устройства Лиана, Лиана У) или нижним (Лиана Н, Лиана УН) креплением.
Все устройства могут быть оснащены подсветкой на воздухоприёмной воронке (модификация с индексом ”С”).
Устройства Лиана и Лиана У могут быть агрегатированы с вентилятором (модификация с индексом “В”).
Устройства могут быть выполнены с воздуховодами диаметром 160 и 200 мм.
Все устройства «Лиана» не зависимо от модификации, снабжены заслонкой для возможной регулировки расхода воздуха.
В зависимости от ситуации можно подобрать устройство с одинаковым радиусом обслуживания, но с более длиной консолью или более длинным устройство.
Дополнительно устройство может быть оснащено: воронкой диаметром до 500мм
Устройства всех модификаций оборудованы заслонкой, позволяющей частично или полностью перекрывать устройство, что необходимо при балансировке вентиляционной сети или «выключении» неиспользуемого устройства. Устройство можно закрепить на стене или колоне цеха, если рядом с местом установки устройства, если их нет, можно дополнительно заказать стойку марки «СТ» с ответной пластиной для закрепления на ней кронштейна устройства.


Возможная комплектация и размеры (один из вариантов)

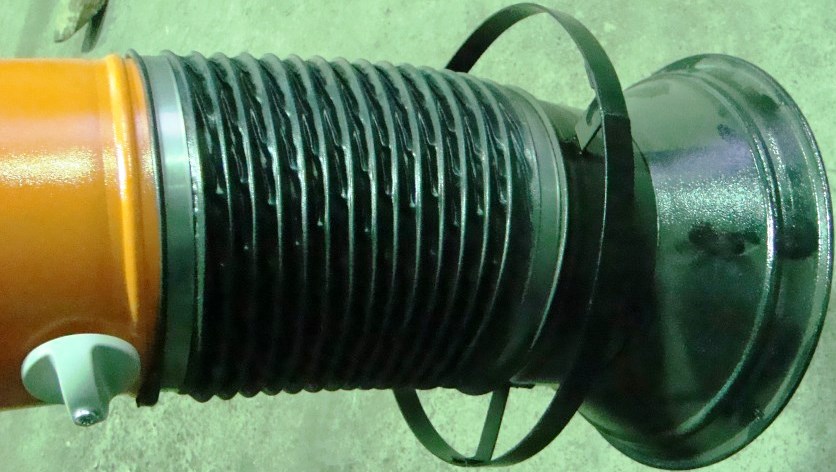

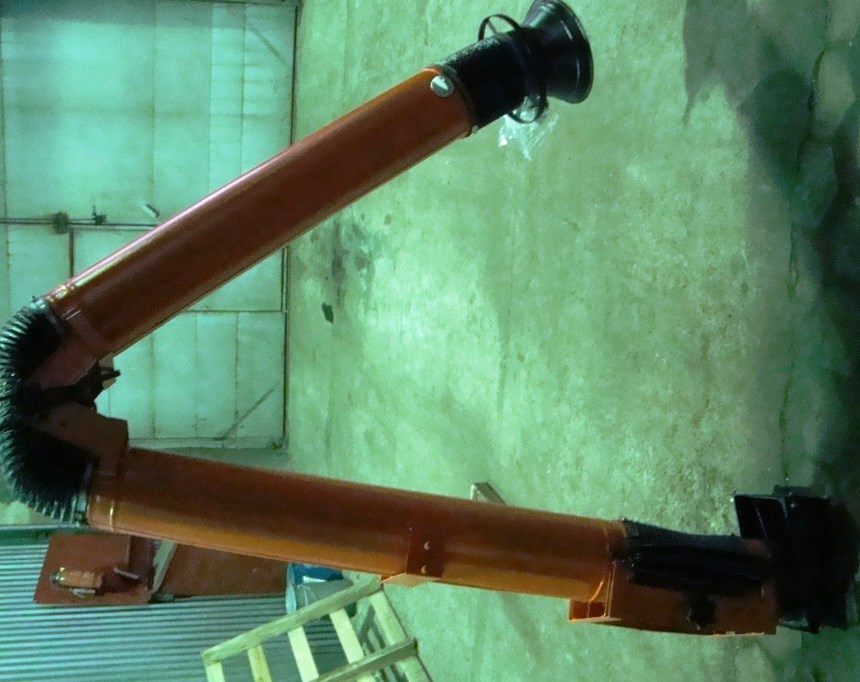

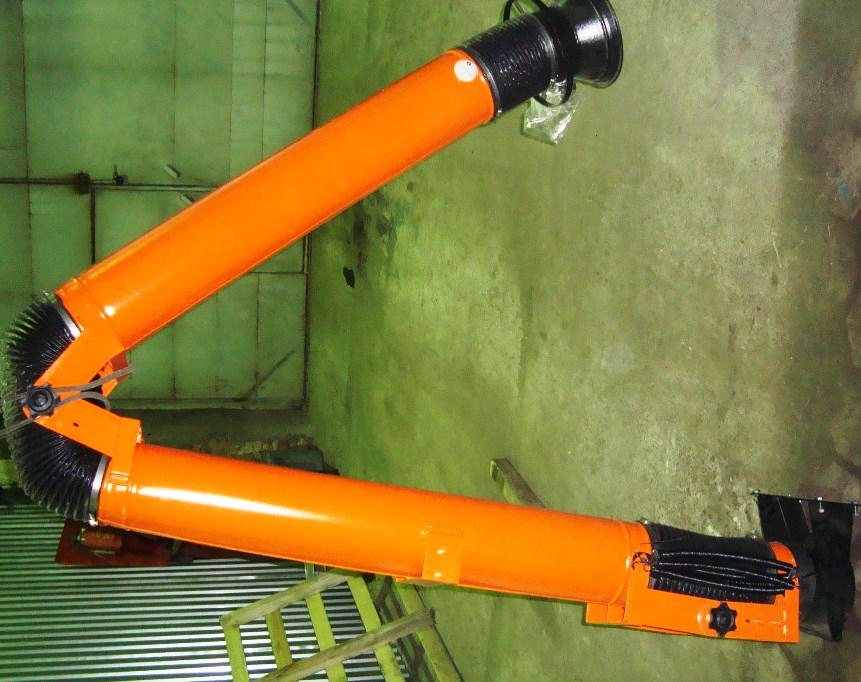

Консольное воздуховытяжное устройство типа «Лиана», представляет из себя конструкцию из последовательно шарнирно соединённых между собой жёстких воздуховодов и воронки, установленных на одинарной консоли, состоящей из двух последовательно шарнирно закрепленных балок.
Благодаря своим конструктивным особенностям устройство можно легко перемещать в рабочей зоне для максимального приближения к источнику образования вредных веществ.

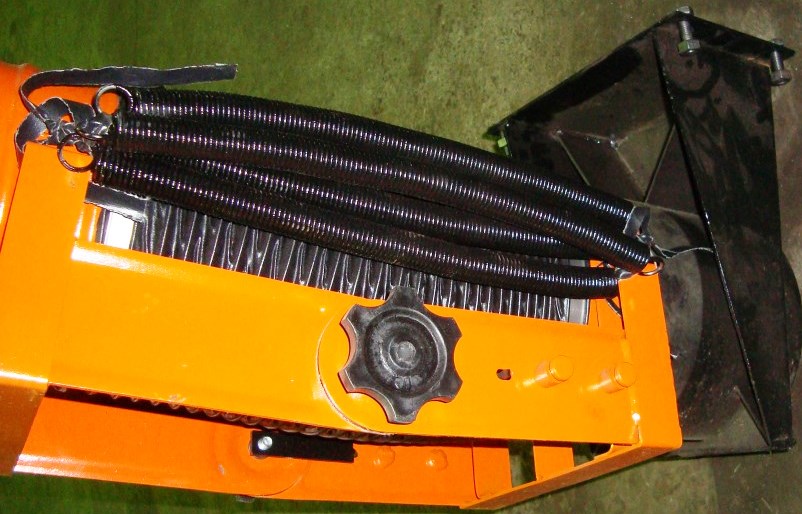

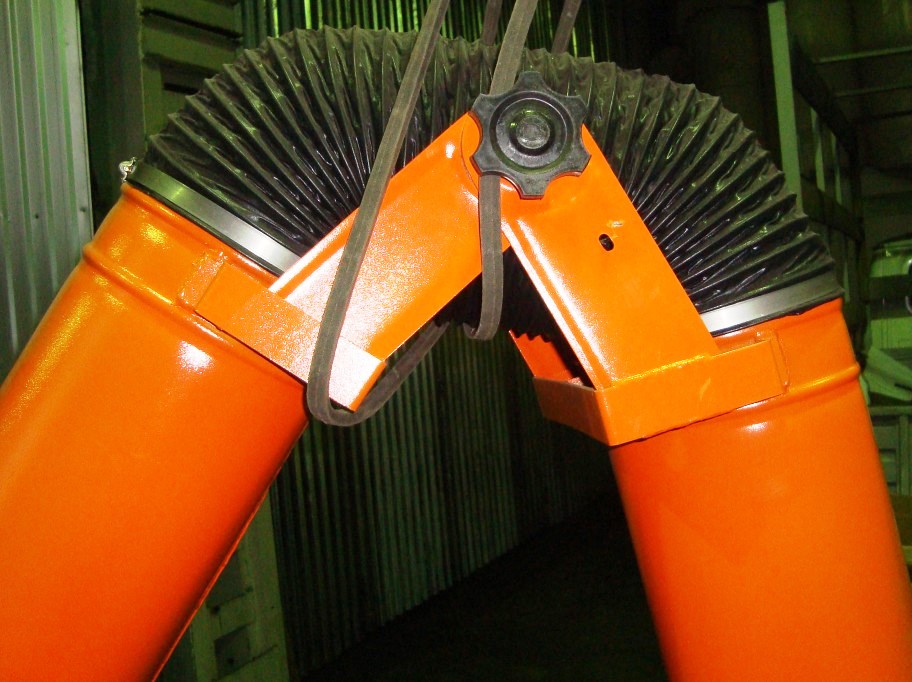

Усилие, прилагаемое для перемещения устройства в пространстве можно регулировать в каждом шарнирном соединении отдельно, в зависимости от необходимости. Головная часть устройства вращается в своём кронштейне на 360°, угол поворота  консоли(от стены) ограничен поверхностью стены или колонны, к которой она крепиться по средствам поворотного кронштейна.
Устройство Лиана позволяет эффективно удалять различные виды паров, газов, аэрозолей, пыли. Может применяться в сварочном, металлообрабатывающем, судостроительном, химическом и пр. видах производств, как по отдельности, так и несколько объединённых в одну вентиляционную сеть. Устройства всех модификаций оборудованы заслонкой, позволяющей частично или полностью перекрывать устройство, что необходимо при балансировке вентиляционной сети или «выключении» неиспользуемого устройства. Устройство можно закрепить на стене или колоне цеха.

В комплект поставки входит кронштейн и гибкий воздуховод с хомутами для подключения устройства к вентиляционной сети или фильтру.
Устройство поставляется в частично собранном виде.

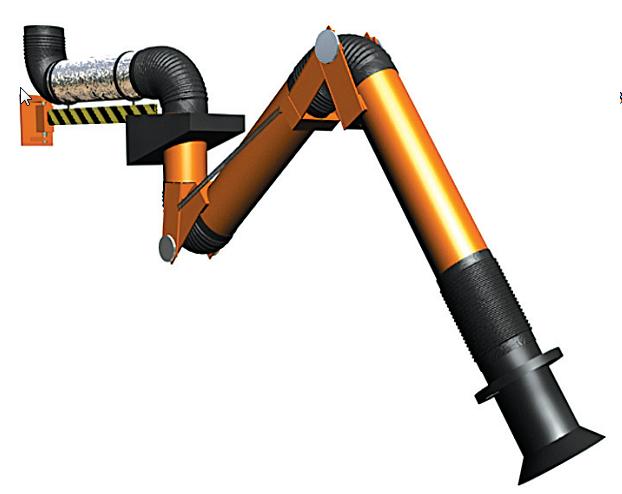

Вытяжные консольные устройства «Лиана 3У-160»  выпускаются только верхнего подключения (расположение под крепление)  и имеет следующие технические характеристики:

Радиус обслуживания……………………….6,3 м
Длина самофиксирующегося устройства….3,2 м
Длина одинарной консоли…………………..3,1 м
Диаметр воздуховодов………………………160 мм
Диаметр воздухоприёмной воронки………..250 мм
Рекомендуемый расход воздуха…………….1000-1200 м³/ч

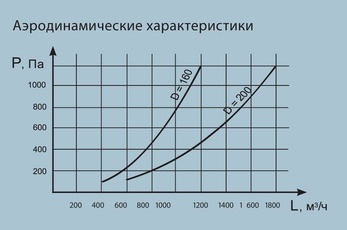

Аэродинамическое сопротивление…………900-1100 Па
Рекомендуемая высота установки………….2-2,25 м
Масса…………………………………………57 кг

Возможна установка на стойку. Фото стойки на странице, ниже. Стойка маркируется как СТ-2, предназначена для установки бесконсольных устройств типа «Лиана» и «Гном». В конструкции предусмотрена площадка для крепления кронштейна устройств типа «Лиана», «Гном» с воздуховодов диаметром устройств 100мм, 125мм, 160мм и 200 мм на высоте 2,0м. Стойка может использоваться в качестве балки, при этом крепежная площадка будет установлена перпендикулярно стойки (необходимо уточнять при заказе).

Технические характеристики стойки «СТ-2»:

Высота стойки……………………………… 2,0м
Основание стойки……………………….…495х495мм
Масса………………………………………...~18кг
Упакована в п/э ДхШхВ (не менее) ……2000х495х495мм
