Бесконсольные воздуховытяжные устройства Лиана

Применение:

сварка

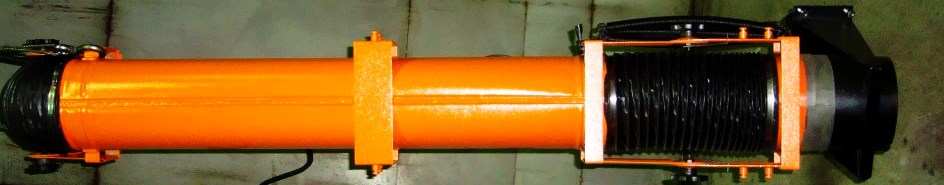

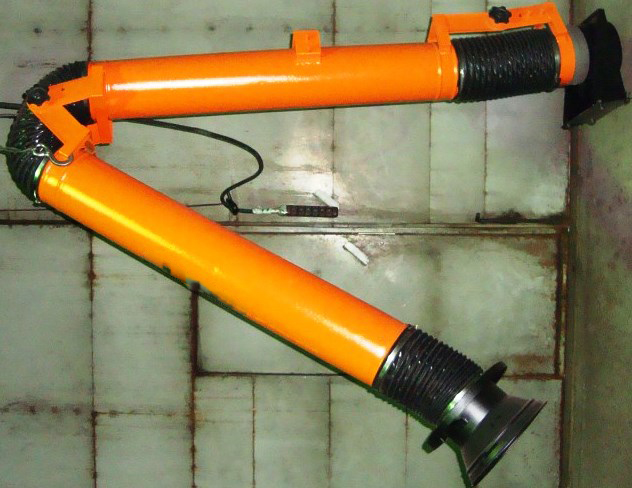

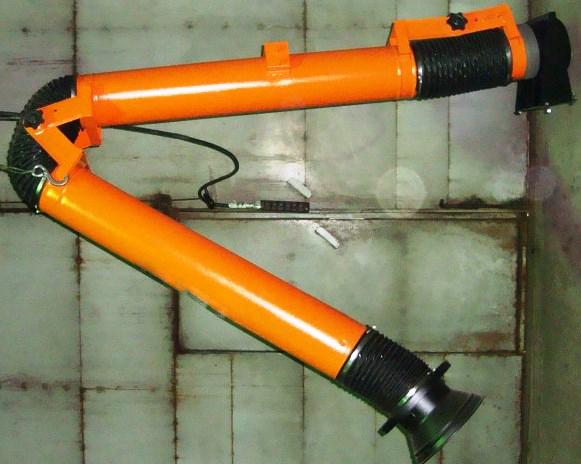

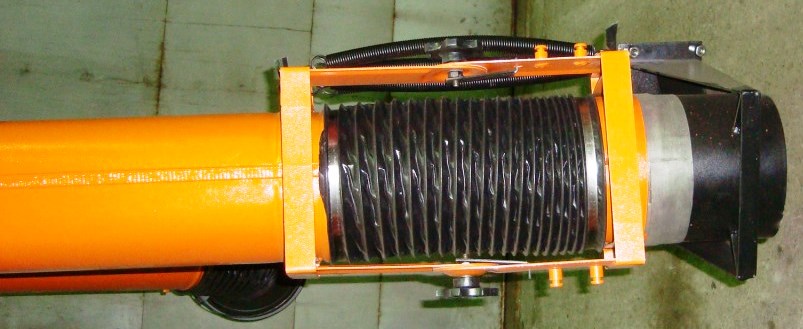

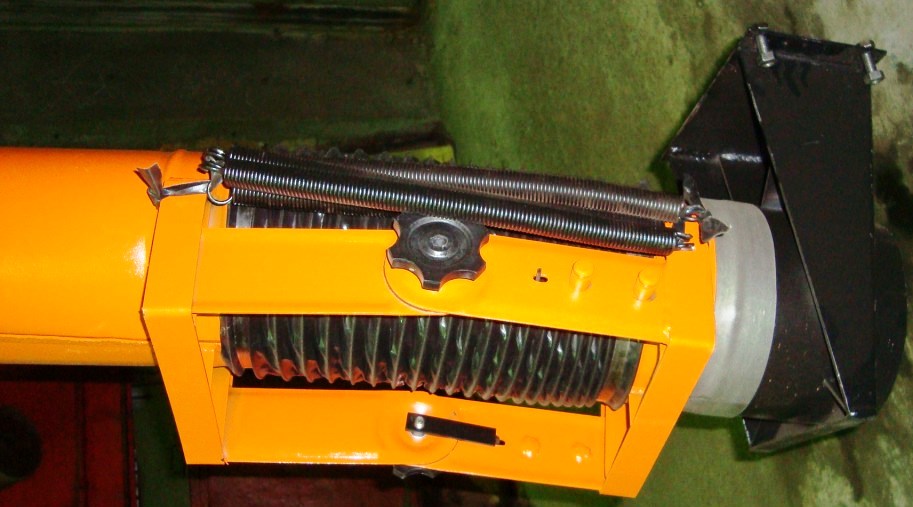

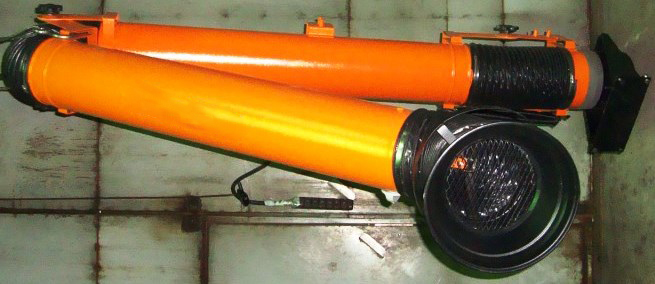

Бесконсольное самофиксирующиеся воздуховытяжное устройство типа «Лиана» Унвен, представляет из себя конструкцию из последовательно шарнирно соединённых между собой жёстких воздуховодов и воронки. Благодаря своим конструктивным особенностям устройство можно легко перемещать в рабочей зоне для максимального приближения к источнику образования вредных веществ. Усилие, прилагаемое для перемещения устройства в пространстве можно регулировать в каждом шарнирном соединении отдельно, в зависимости от необходимости. Устройство позволяет эффективно (порядка 85% на расстоянии 300-350мм от источника) удалять различные виды паров, газов, аэрозолей, пыли. Может применяться в сварочном, металлообрабатывающем, судостроительном, химическом и пр. видах производств, как по отдельности, так и несколько объединённых в одну вентиляционную сеть.

Устройства “Лиана” (Унвен) всех модификаций оборудованы кронштейном крепления к стене, воздухоприёмной воронкой и заслонкой, позволяющей частично или полностью перекрывать устройство, что необходимо при балансировке вентиляционной сети или «выключении» неиспользуемого устройства. Устройство “Лиана” (Унвен) можно закрепить на стене или колоне цеха, если рядом с местом установки устройства, если их нет, можно дополнительно заказать стойку марки «СТ» с ответной пластиной для закрепления на ней кронштейна устройства.

В комплект поставки устройства “Лиана” (Унвен) входит кронштейн и гибкий воздуховод с хомутами для подключения устройства к вентиляционной сети или фильтру.
Устройство “Лиана” (Унвен) поставляется в частично собранном виде.
Подъемно-поворотные самофиксирующиеся в пространстве устройства "Лиана Унвен" с радиусом действия до 7,3 м. Всасывающая воронка легко перемещается по всей зоне действия устройства и надежно фиксируется в любой точке пространства. Предназначены для использования при процессах сварки и при других процессах с "точечным" источником вредностей.


Устройства "Лиана" и "Лиана У" - являются базовыми для всего семейства подъемно-поворотных устройств.

Воздуховытяжное устройство Лиана на одинарной консоли
Воздуховытяжные устройства Лиана Н и Лиана УН
Воздуховытяжные устройства Лиана, Лиана У и Лиана УМ

Краткая справка по буквенным обозначениям воздуховытяжных устройств "Лиана":

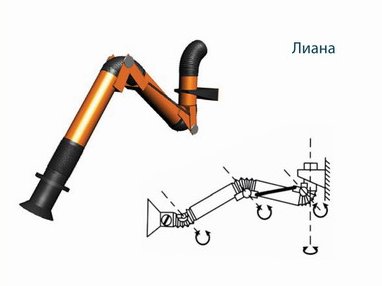

Устройства “Лиана” (радиус обслуживания 2,0 м) и “Лиана У” (радиус обслуживания 3,3 м) состоят из двух жестких воздуховодов и воздухоприемной насадки, шарнирно соединенных между собой и закрепленных на поворотном узле монтажной опоры.

Выпускаются с верхним (устройства Лиана, Лиана У) или нижним (Лиана Н, Лиана УН) креплением.
Все устройства могут быть оснащены подсветкой на воздухоприёмной воронке (модификация с индексом ”С”).
Устройства Лиана и Лиана У могут быть агрегатированы с вентилятором (модификация с индексом “В”).
Устройства могут быть выполнены с воздуховодами диаметром 160 и 200 мм.

Дополнительно устройство может быть оснащено:

• вентилятором (с индексом «В»),возможно комплектация пусковой аппаратурой,
• подсветкой, расположенной в воронке устройства (с индексом «С»),
• воронкой ∅500мм.

  Бесконсольное самофиксирующиеся воздуховытяжное устройство типа «Лиана», от Унвен представляет из себя конструкцию из последовательно шарнирно соединённых между собой жёстких воздуховодов и воронки. Благодаря своим конструктивным особенностям устройство можно легко перемещать в рабочей зоне для максимального приближения к источнику образования вредных веществ. Усилие, прилагаемое для перемещения устройства в пространстве можно регулировать в каждом шарнирном соединении отдельно, в зависимости от необходимости. Устройство позволяет эффективно удалять различные виды паров, газов, аэрозолей, пыли. Может применяться в сварочном, металлообрабатывающем, судостроительном, химическом и пр. видах производств, как по отдельности так и несколько объединённых в одну вентиляционную сеть.

Устройства Лиана Унвен всех модификаций оборудованы заслонкой, позволяющей частично или полностью перекрывать устройство, что необходимо при балансировке вентиляционной сети или «выключении» неиспользуемого устройства. Устройство Лиана Унвен можно закрепить на стене или колоне цеха, если рядом с местом установки устройства, если их нет, можно дополнительно заказать стойку марки «СТ» с ответной пластиной для закрепления на ней кронштейна устройства.

В комплект поставки входит кронштейн и гибкий воздуховод с хомутами для подключения устройства к вентиляционной сети или фильтру.

Вытяжное устройство «Лиана УМН-200» нижнего подключения (расположение над креплением) технические характеристики:

Радиус обслуживания……………………….4 метра. (длинна шлангов под ваши задачи)
Диаметр воздуховодов………………………200 мм
Диаметр воздухоприёмной воронки………..320 мм
Рекомендуемый расход воздуха…………….1600-2000 м³/ч
Аэродинамическое сопротивление…………700-800 Па
Рекомендуемая высота установки………….1-1,15 м
Масса…………………………………………35 кг
Габариты упаковки (ДхШхВ)………………2350х560х450мм

Срок отгрузки оборудования до 5 рабочих дней после поступления средств на счет

Гарантийный срок Лиана Унвен 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента реализации. Гарантия не распространяется на шланги, сменные фильтрующие элементы и прочие расходные материалы, подлежащие износу в процессе эксплуатации.

Качество оборудования соответствует обязательным требованиям, предъявляемым к качеству действующим законодательством Российской Федерации и Таможенного союза.

Возможная цена на Устройство «Лиана У-160» на ноябрь 2022 года 132 000 руб (справочная информация)
