Вентиляторы крышные ВКРвл (РК с вперед загнутыми лопатками)
Общие сведения
- Низкого и среднего давления
- Лопатки загнуты вперед
- Одностороннего всасывания
- ТУ 4861 -007- 42907872-02 «Вентиляторы радиальные»
- ТУ 4861 -004- 42907872-01 «Вентиляторы радиальные, исполнение взрывозащищенное»
- Используются в системах вентиляции сооружений, устанавливаются на кровле
- Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов
Условия эксплуатации вентиляторов ВКРвл (РК с вперед загнутыми лопатками)
| материал | углеродистая сталь
|
нержавеющая сталь
|
алюминиевые сплавы | ||
| условное
обозначение
ВКРвл |
"общего назначения" |
"К"
коррозионостойкий |
"К"
коррозионостойкий |
||
| max t перемещаемой среды | 80°С | ||||
| наличие твердых примесей | не более 0,1 г /м³ | ||||
| условное
обозначение
ВКРвл B |
"В"
взрывозащищенное исполнение |
"ВК"
коррозионностойкий |
"ВК"
коррозионностойкий |
||
| max t перемещаемой среды | 80°С | ||||
| наличие твердых примесей | не более 0,1 г /м³ | ||||
| категория взрывоопасной смеси | IIA, IIB | IIA, IIB* | |||
| группы взрывоопасной смеси | T1-T4 | ||||
| классы взрывоопасных зон помещения | Bla, Blб, Blг, Blla | ||||
*Смеси категории IIB, за исключением смесей с воздухом: коксового газа - IIBT1; окиси пропилена-IIBT2; окиси этилена - IIBT2; формальдегида - IIBT2; этилтрихлорэтилена - IIBT2; этлена - IIBT2; винилтрихлорсилена - IIBT3; этилдихлорсилена - IIBT3
Технические характеристики
Показать
| Наименование | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Производительность м3/ч до | Производительность м3/ч от | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| ВКРвл | 3,55 | 1,50 | 1500 | 4320 | 2520 | под расчет | |
| ВКРвл | 3,55 | 2,20 | 1500 | 5040 | 2520 | под расчет | |
| ВКРвл | 4 | 3,00 | 1500 | 6840 | 3600 | под расчет | |
| ВКРвл | 4 | 4,00 | 1500 | 7200 | 3600 | под расчет | |
| ВКРвл | 4,5 | 5,50 | 1500 | 9720 | 5040 | под расчет | |
| ВКРвл | 4,5 | 7,50 | 1500 | 10800 | 5040 | под расчет | |
| ВКРвл | 5 | 11,00 | 1500 | 14760 | 6840 | под расчет | |
| ВКРвл | 5,6 | 15,00 | 1500 | 16200 | 9360 | под расчет | |
| ВКРвл | 5,6 | 18,50 | 1500 | 20880 | 9360 | под расчет | |
| ВКРвл | 6,3 | 11,00 | 1000 | 19800 | 9000 | под расчет | |
| ВКРвл | 7,1 | 22,00 | 1000 | 28800 | 12600 | под расчет | |
| ВКРвл | 8 | 15,00 | 750 | 30240 | 13680 | под расчет | |
| ВКРвл | 8 | 22,00 | 1000 | 25200 | 18000 | под расчет | |
| ВКРвл | 8 | 30,00 | 1000 | 36000 | 18360 | под расчет |

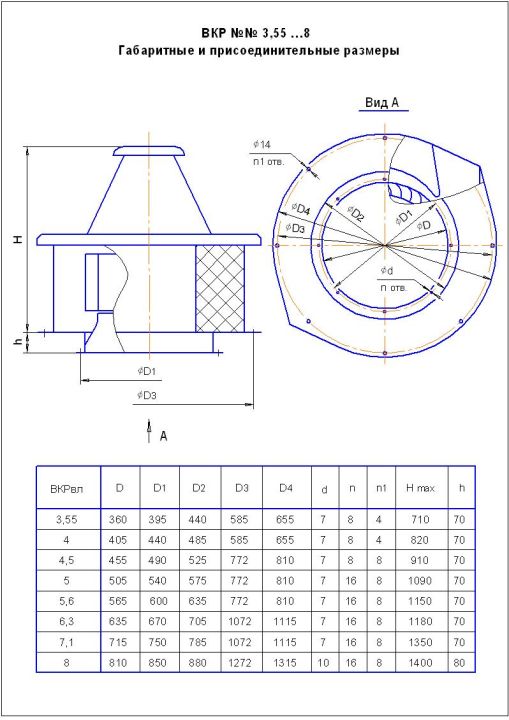

Габаритно-присоединительные размеры ВКРвл №№ 3,55-8
Аэродинамические характеристики ВКРвл №№ 3,55-8
Страна происхождения: Россия
Цена: под расчет
