Клапан КЛОП-2 прямоугольного сечения с электромеханическим приводом

Другие исполнения

• Клапан КЛОП-1 (60,90,120) прямоугольный с электромагнитным приводом
• Клапан КЛОП-1 (60,90,120) прямоугольный с электромеханическим приводом
• Клапан КЛОП-1 (60,90,120) прямоугольный с реверсивным приводом
• Клапан КЛОП-1 круглого сечения
• Клапан КЛОП-1В прямоугольного сечения с электромеханическим приводом
• Клапан КЛОП-2 (60,90,120) прямоугольный с электромагнитным приводом
• Клапан КЛОП-2 (60,90,120) прямоугольный с реверсивным приводом
• Клапан КЛОП-2 круглого сечения
• Клапан КЛОП-3 прямоугольного сечения

---

Клапан КЛОП-1 (60,90,120) прямоугольного сечения с электромеханическим приводом с возвратной пружиной "Belimo" (220В, 24В) с терморазмыкающим устройством ТРУ (72^оС, 141^оС)

Общие сведения

Клапаны сертифицированы ВНИИПО МЧС России, Республиканским центром сертификации МЧС Республики Беларусь.

Назначение

Противопожарные нормально открытые (огнезадерживающие) клапаны КЛОП^®-2 предназначены для предотвра­щения распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования воздуха зданий и сооружений различного назначения. Противопожарные НО клапаны являются заполнением проемов в противопожарных преградах с нормированным пределом огнестойкости (противопожарных стенах, перегородках и перекрытиях). Эти клапаны в нормальных условиях (без пожара) открыты, а при пожаре должны закрываться, обеспечивая нераз­рывность противопожарной преграды. Величину предела огнестойкости НО клапанов рекомендуется выбирать с учетом требуемого предела огнестойкости строительных конструкций, регламентируемого нормативными требовниями. Все типы приводов НО клапанов, как правило, имеют термоэлемент, который в электроприводах используется для дублирования автоматического срабатывания клапана в условиях теплового воздействия пожара.

Дымовые клапаны  КЛОП^®-2, предназначены для систем вытяжной противодымной вентиляции. Дымовые клапаны в нормальных условиях закрыты. При пожаре эти клапаны должны открыться для удаления дыма из зоны задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления. Для управления заслонкой дымовых клапанов используются электроприводы без термоэлемента.

Противопожарные нормально закрытые клапаны  КЛОП^®-2, предназначены для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нор­мальных условиях эти клапаны закрыты. При пожаре НЗ клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара газовыми, аэро­зольными или порошковыми установками. Конструкция НЗ клапанов и способы управления заслонкой ана­логичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

Клапаны изготавливаются прямоугольного сечения и круглого сечения.

Предел огнестойкости клапанов КЛОП^®-2:

• в режиме нормального открытого (огнезадерживающего) клапана EI 60,90,120;
• в режиме нормального закрытого клапана - EI 60,90,120;
• в режиме дымового клапана Е 60,EI 90, E 90, EI 120, E 120.

Обозначение предела огнестойкости противопожарных клапанов включает буквы, соответствующие нормируемым предельным состояниям, и цифру, представляющую собой время (мин.) достижения одного из нормируемых предельных состояний, первого по времени. Учитываются два вида предельных состояний клапана: E - потеря плотности; I - потеря теплоизолирующей способности. Например, запись в сертификате EI 60 означает, что предел огнестойкости клапана равен 60 мин. по признакам потери плотности и потери теплоизолирующей способности, независимо от того, какой из двух признаков достигается ранее.

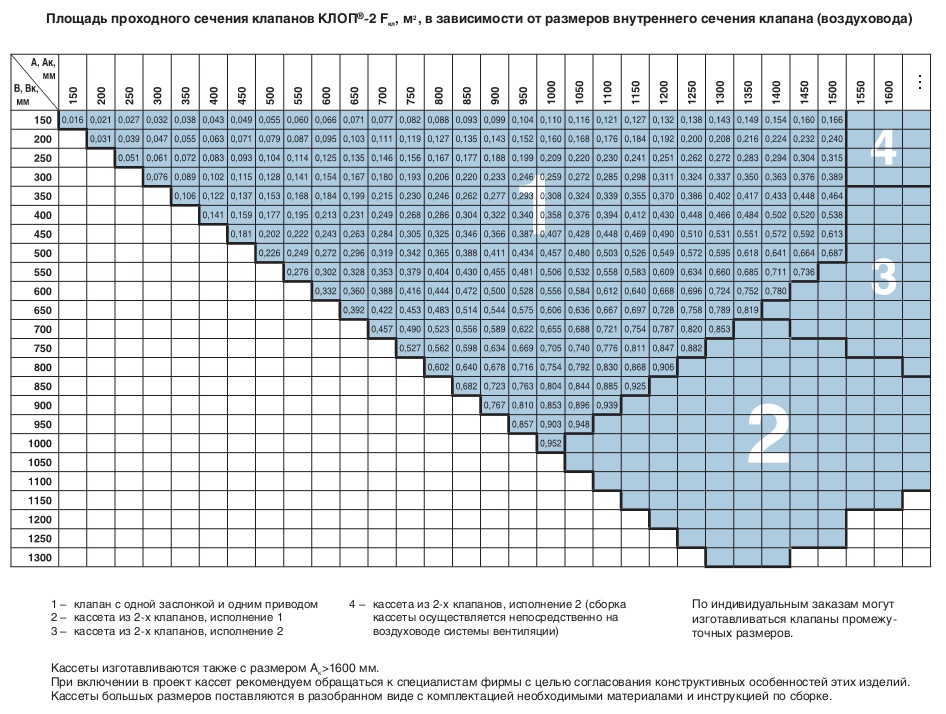

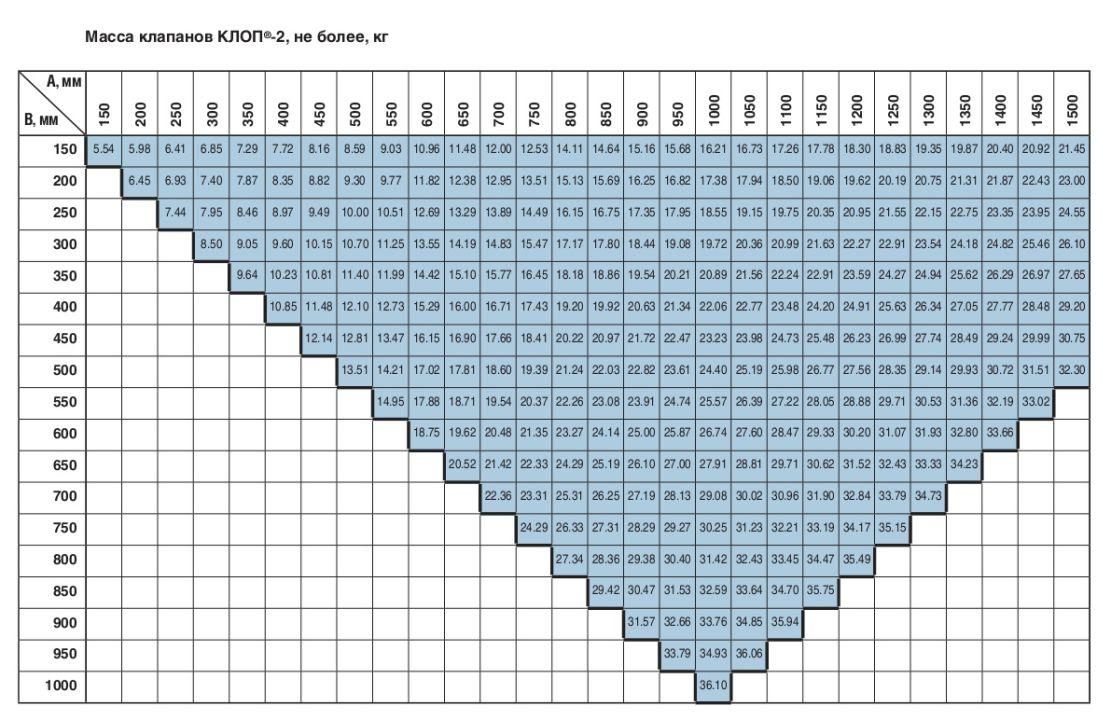

Отличительными особенностями клапанов КЛОП^®-2 от клапанов КЛОП^®-1 прямоугольного сечения являются: изготовление из оцинкованной стали, существенно пониженный коэффициент местного сопротивления, уменьшенный почти в 1,5 раза вес изделия, удобство установки теплового замка.

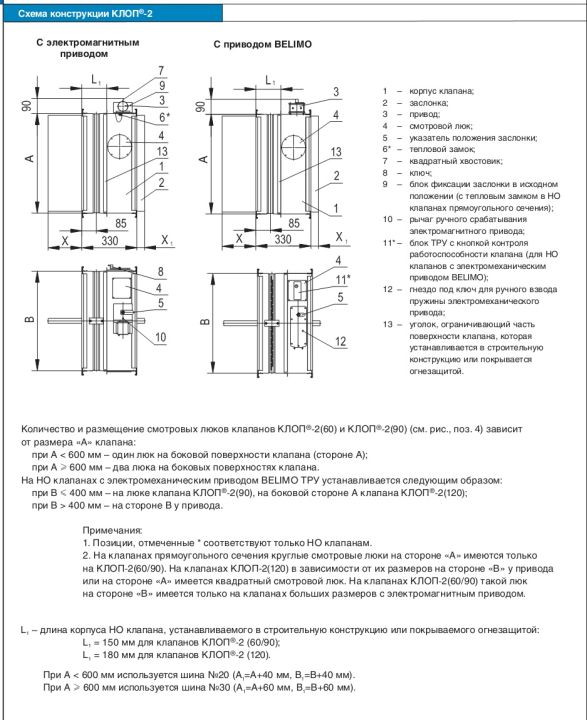

Клапаны КЛОП^®-2 выпускаются только «канального» типа с двумя фланцами и наружным размещением привода.

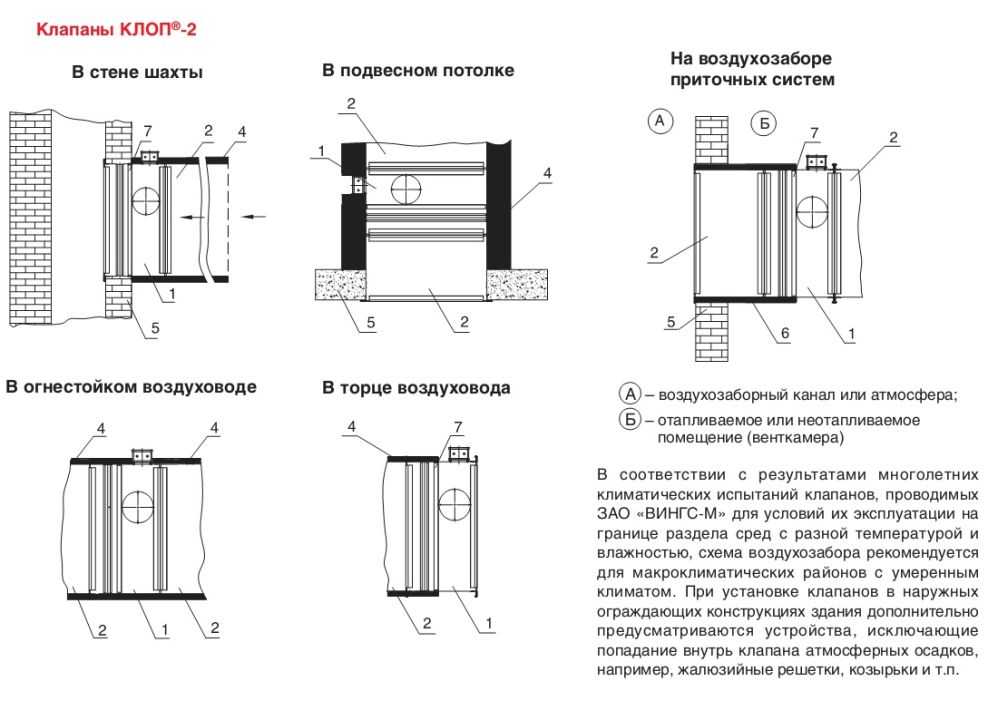

Клапаны КЛОП^®-2 работоспособны в любой пространственной ориентации. При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и люкам обслуживания устройств, находящихся внутри клапана.

Описание привода

К числу преимуществ приводов BELIMO относятся:

• постоянный контроль цепи питания привода при незначительной потреблямой мощности;
• возможность дистанционного возврата заслонки в исходное положение;
• компактность конструкции;
• экономичность;
• совместимость с системами автоматики ведущих мировых производителей;
• длительный срок службы;
• надежность и прочность;
• удобство эксплуатации.

Приводы фирмы BELIMO применяются всеми ведущими производителями противопожарных клапанов в Европе и США.

При выборе типа привода и дополнительных устройств (например, тепловых замков), обеспечивающих срабатывание клапана, учитываются следующие факторы: назначение клапана (нормально открытый, нормально закрытый и дымовой); нормативные требования к способам управления срабатыванием клапана при пожаре; место установки клапана с точки зрения удобства проведения периодических испытаний и возможности управления им при пожаре; затраты на эксплуатацию клапанов.

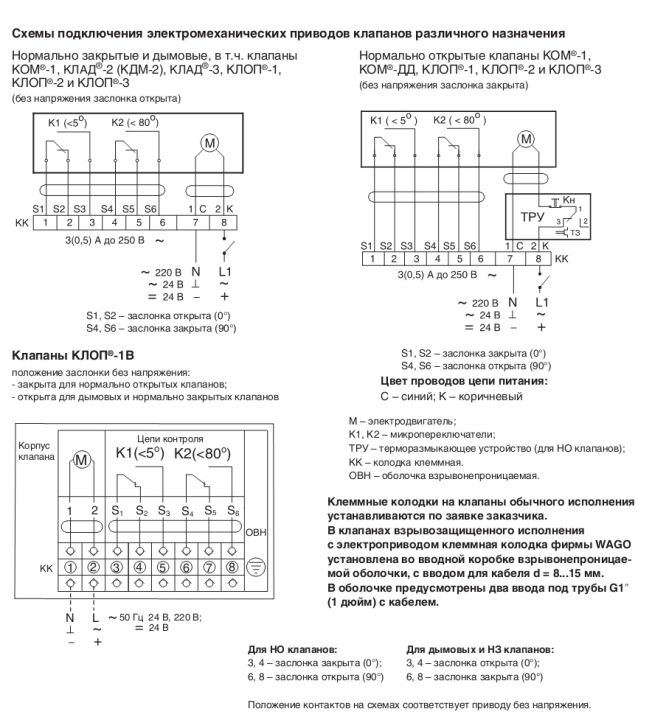

Электромагнитные, электромеханические и реверсивные приводы позволяют обеспечить автоматическое, дистанционное и местное управление клапанами в соответствии с нормативными требованиями при надлежащем исполнении системы управления.

Подачу сигнала на открывание противопожарных нормально закрытых клапанов в системах подпора воздуха рекомендуется производить на 15-20 секунд раньше пуска вентиляторов.

Проектирование системы автоматики управления кассетой из клапанов с электромагнитным приводом или приводом BELIMO осуществляется с учетом количества приводов в кассете.

При наличии нескольких приводов в кассете должно быть обеспечено одновременное срабатывание всех клапанов кассеты.

Особенности маркировки

При покупке клапанов выдаются технические паспорта со штемпельной печатью синего цвета в правом верхнем углу лицевой стороны обложки. Обложки паспортов сделаны из плотной цветной бумаги, для каждого вида клапана своего цвета. В верхней части должна быть наклеена фирменная марка с логотипом производителя, изготовленная из металлизированной фольги, имитирующей золото. По диагонали выполнена выборочная лакировка в виде логотипа производителя. Каждый технический паспорт имеет свой номер, который размещается в центре паспорта. Номер технического паспорта совпадает с номером счета, согласно которому отпускается данная партия продукции. Например: 15/6. Если на партию клапанов необходимо несколько технических паспортов согласно одному счету, то они нумеруются порядковыми цифрами через дефис от номера счета. Например: 15/6-1, 15/6-2 и т. д.

На размещенной в техническом паспорте копии сертификата пожарной безопасности ставится штемпельная печать синего цвета и подпись уполномоченного лица.

Этикетки с серийными номерами клапанов наклеены на корпуса клапанов. Каждая из них имеет свой цвет: КЛОП^®-2 – синий, с переходом от светлого к темному. Этикетки, так же как и защитная марка, изготовлены из металлизированной фольги. Надписи на основном фоне золотистого цвета, на горизонтальной красной полосе внизу этикетки – черного. По диагонали (по всему полю) сделана выборочная лакировка в виде логотипа производителя.

Дополнительно на корпус клапана наклеиваются этикетки с указанием функционального назначения клапана (НО, НЗ, Д) и предела огнестойкости. Кроме того, на клапаны с электромагнитным приводом наклеиваются этикетки со схемой подключения электромагнита и микропереключателей, а также этикетки с указанием положения заслонки («открыто», «закрыто»).

---
