Клапан КЛОП-1 прямоугольного сечения с электромагнитным приводом

Другие исполнения

• Клапан КЛОП-1 (60,90,120) прямоугольный с электромеханическим приводом
• Клапан КЛОП-1 (60,90,120) прямоугольный с реверсивным приводом
• Клапан КЛОП-1 круглого сечения
• Клапан КЛОП-1В прямоугольного сечения с электромеханическим приводом
• Клапан КЛОП-2 (60,90,120) прямоугольный с электромагнитным приводом
• Клапан КЛОП-2 (60,90,120) прямоугольный с электромеханическим приводом
• Клапан КЛОП-2 (60,90,120) прямоугольный с реверсивным приводом
• Клапан КЛОП-2 круглого сечения
• Клапаны КЛОП-3 прямоугольного сечения

---

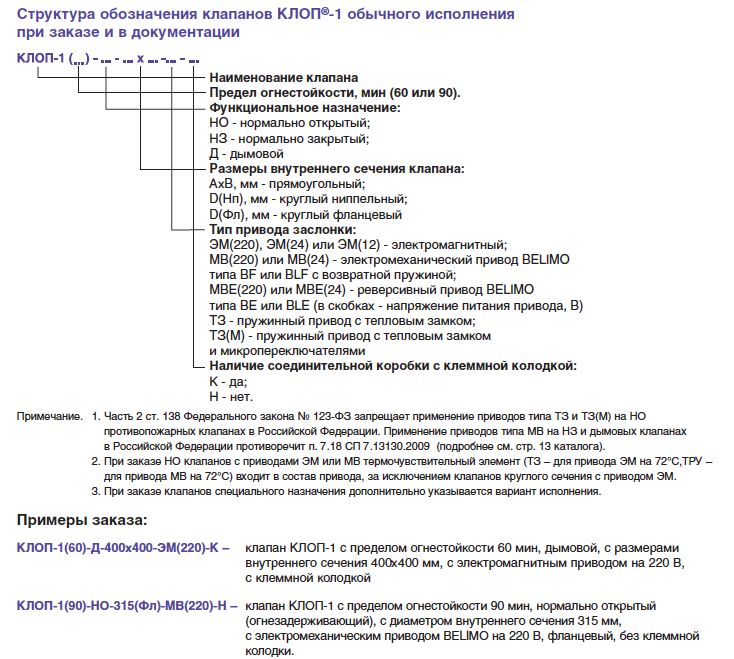

Клапан КЛОП-1 (60,90) прямоугольного сечения с электромагнитным приводом (220В, 24В,12В) в комбинации с тепловым замком (72^оС, 141^оС)

Клапаны сертифицированы ВНИИПО МЧС России, Республиканским центром сертификации МЧС Республики Беларусь.

Назначение

Противопожарные нормально открытые (огнезадерживающие) клапаны КЛОП-1 предназначены для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования зданий и сооружений различного назначения. Противопожарные НО клапаны являются заполнением проемов в противопожарных преградах с нормированным пределом огнестойкости (противопожарных стенах, перегородках и перекрытиях). Эти клапаны в нормальных условиях (без пожара) открыты, а при пожаре должны закрываться, обеспечивая нераз­рывность противопожарной преграды. Величину предела огнестойкости НО клапанов рекомендуется выбирать с учетом требуемого предела огнестойкости строительных конструкций, регламентируемого нормативными требованиями. Все типы приводов НО клапанов, как правило, имеют термоэлемент, который в электроприводах используется для дублирования автоматического срабатывания клапана в условиях теплового воздействия пожара.

Клапаны КЛОП-1 дымовые  предназначены для систем вытяжной противодымной вентиляции. Дымовые клапаны в нормальных условиях закрыты. При пожаре эти клапаны должны открыться для удаления дыма из зоны задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления. Для управления заслонкой дымовых клапанов используются электроприводы без термоэлемента.

Клапаны КЛОП-1 нормально закрытые предназначены для систем вытяжной и приточной противодымной вентиляции, а также для систем удаления дыма и газов после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нор­мальных условиях эти клапаны закрыты. При пожаре НЗ клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, незадымляемые лестничные клетки типа Н2, шахты лифтов, а также для удаления дыма и газов после тушения пожара газовыми, аэро­зольными или порошковыми установками. Конструкция НЗ клапанов и способы управления заслонкой ана­логичны дымовым клапанам, отличие заключается в области применения и режимах сертификационных испытаний этих клапанов.

Применение клапанов осуществляется в соответствии с требованиями СНиП 41-01-2008, СНиП 21-01-97* и территориальных строительных норм.

Клапаны КЛОП-1 не подлежат установке в помещениях категорий А и Б по взрыво-пожароопасности. В указанных помещениях устанавливаются клапаны КЛОП-1 во взрывозащищенном исполнении.

Клапаны изготавливаются прямоугольного сечения и круглого сечения.

Предел огнестойкости клапанов:
КЛОП-1(60) – в режиме нормально открытого (огнезадерживающего) и нормально закрытого – ЕI 60;в режиме дымового – ЕI 60, E 60.
КЛОП-1(90) – в режиме нормально открытого (огнезадерживающего) и нормально закрытого – ЕI 90;в режиме дымового – ЕI 90, E 90.

Обозначение предела огнестойкости противопожарных клапанов включает буквы, соответствующие нормируемым предельным состояниям, и цифру, представляющую собой время (мин.) достижения одного из нормируемых предельных состояний, первого по времени. Учитываются два вида предельных состояний клапана: E - потеря плотности; I - потеря теплоизолирующей способности. Например, запись в сертификате EI 60 означает, что предел огнестойкости клапана равен 60 мин. по признакам потери плотности и потери теплоизолирующей способности, независимо от того, какой из двух признаков достигается ранее.

Потеря теплоизолирующей способности I противопожарных клапанов характеризуется повышением температуры корпуса клапана и узла уплотнения корпуса в проеме конструкции с необогреваемой стороны до заданной максимально допустимой величины, а потеря плотности Е - снижением сопротивления клапана дымогазопроницанию до минимально допустимой величины или образованием в узле уплотнения корпуса клапана сквозных трещин или отверстий, через которые проникают продукты горения или пламя. Режимы испытаний противопожарных нормально открытых (НО), дымовых и противопожарных нормально закрытых (НЗ) клапанов отличаются друг от друга, поэтому запись в сертификате о возможности применения клапана в качестве дымового или НЗ делается на основе результатов испытаний по соответствующему режиму. Так, например, запись в сертификате «Клапан противодымной вентиляции зданий и сооружений КДМ-2, КЛАД^®-2 с пределом огнестойкости: в режиме НЗ клапана - EI 30; в режиме дымового клапана - EI 90, E 90» означает, что клапан может применяться в качестве противопожарного нормально закрытого и дымового клапана в соответствии с нормативными требованиями.

Область применения противопожарных клапанов во взрывозащищенном исполнении регламентируется нормативными требо­ваниями в области пожарной безопасности, ПУЭ, ГОСТ Р 51330.99, ГОСТ Р 51330.13-99 и др. Дополнительно к сертификатам пожарной безопасности данные клапаны должны иметь сертификат на соответствие требованиям взрывобезопасности.

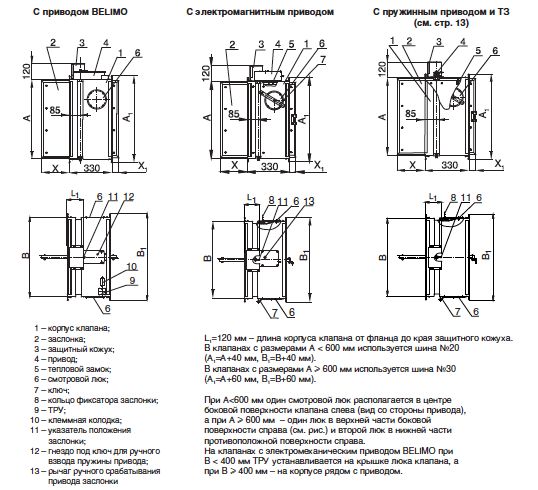

Клапаны КЛОП-1 выпускаются только «канального» типа с двумя фланцами и наружным размещением привода. Клапаны КЛОП-1 круглого сечения изготавливаются также с ниппельным соединением (ниппельные клапаны).

Нормально открытые (НО) клапаны КЛОП-1 изготавливаются в различных модификациях в зависимости от типа привода:

• с электромагнитным приводом в комбинации с тепловым замком на72 °С (или без него);
• клапаны круглого сечения с электромагнитным приводом изготавливаются без теплового замка;
• с электромеханическими приводами BELIMO (типа BF или BLF) в комбинации с терморазмыкающим устройством на 72 °С (или без него);
• с пружинным приводом и тепловым замком на 72 °С или 141 °С, с микропереключателями или без них.

Клапаны КЛОП-1(60) и КЛОП-1(90) дымовые и нормально закрытые (НЗ) выпускаются с электромагнитным приводом без теплового замка или реверсивными приводами BELIMO типа BLE или BE (для клапанов больших размеров). На этих клапанах могут устанавливаться также электромеханические приводы BELIMO с возвратной пружиной типа BF или BLF без ТРУ.

Клапаны КЛОП-1 работоспособны в любой пространственной ориентации.

Установка

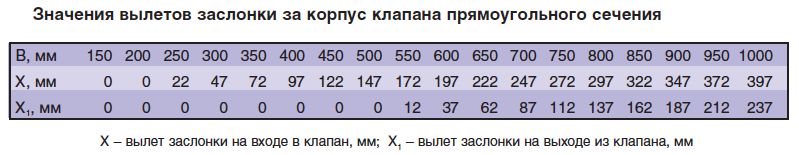

При проектировании и установке клапанов в системах вентиляции следует учитывать удобство доступа к приводу клапана и люкам обслуживания устройств, находящихся внутри клапана.

В воздуховодах большого сечения, пересекающих ограждающие конструкции венткамер с установленными в них вентиляторами большой производительности, рекомендуется устанавливать клапаны КЛОП-3.

Исполнение

Вид климатического исполнения клапанов – У3 по ГОСТ 15150-69. Клапаны могут устанавливаться внутри помещений с температурой среды от -30 °C до +40 °С при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке.

Окружающая среда должна быть взрывобезопасной, не содержащей агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и электроизоляцию.

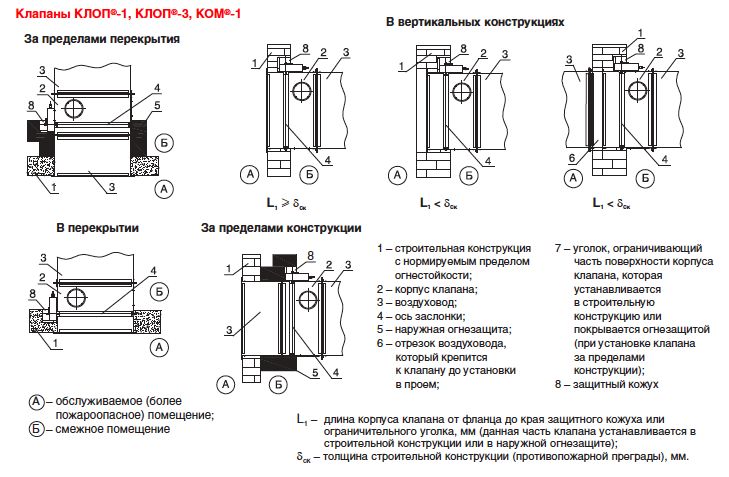

При установке нормально открытых (огнезадерживающих) клапанов за пределами стен (перекрытий) наружная огнезащита должна наноситься до края кожуха, защищающего привод клапана, и в соответствии с требованиями СНиП 41-01-2008 (п. 7.11.1, Примечание 1) должна обеспечивать предел огнестойкости не менее требуемого  предела
огнестойкости преграды.

В соответствии со СНиП клапаны могут устанавливаться со стороны помещения А. В этих случаях схемы установки клапанов изображаются «зеркально» относительно строительной конструкции, то есть защитный кожух должен находиться в конструкции или наружной огнезащите со стороны помещения А.

В соответствии с результатами многолетних климатических испытаний клапанов, проводимых для условий их эксплуатации на границе раздела сред с разной температурой и влажностью, данная схема рекомендуется для макроклиматических районов с умеренным климатом.

При установке клапанов в наружных ограждающих конструкциях здания дополнительно предусматриваются устройства, исключающие попадание внутрь клапана атмосферных осадков, например, жалюзийные решетки,
козырьки и т.п.

Клапаны «морского» исполнения

Клапаны  изготавливаются  для  районов  с  морским  климатом  из  нержавеющей стали 12Х18Н10Т. Электромеханический привод     BELIMO  (BLF или BF) помещен в оболочку, имеющую степень защиты IP 56. Клапаны могут изготавливаться также с  пружинным  приводом  и  тепловым  замком.

Корпус  клапанов  выполняется прямоугольного сечения.

Клапаны  удовлетворяют  требованиям  Российского  Морского  Регистра
Судоходства, о чем свидетельствует Сертификат о типовом одобрении.

Клапаны «транспортного» исполнения

Клапаны имеют конструктивные особенности, учитывающие специфику условий эксплуатации на объектах транспорта  и  могут  применяться  в  системах  вентиляции  и  кондиционирования  подвижного  состава железнодорожного транспорта. Клапаны прошли испытания на  виброустойчивость и удар.

Клапаны для «чистых» помещений

Клапаны изготавливаются прямоугольного сечения и круглого сечения (только ниппельного исполнения).

При изготовлении корпуса клапана, заслонки и кожуха используется нержавеющая сталь специального назначения.  Клапаны  могут  применяться  на  предприятиях  пищевой,  фармацевтической  и  микроэлектронной промышленности.
Основные технические характеристики клапанов специального назначения аналогичны характеристикам клапанов КЛОП-1 прямоугольного и круглого сечений.

Коэффициент местного сопротивления

Характеристики приводов

К числу преимуществ приводов BELIMO относятся:

• постоянный контроль цепи питания привода при незначительной потребляемой мощности;
• возможность дистанционного возврата заслонки в исходное положение;
• компактность конструкции;
• экономичность;
• совместимость с системами автоматики ведущих мировых производителей;
• длительный срок службы;
• надежность и прочность;
• удобство эксплуатации.

Приводы фирмы BELIMO применяются всеми ведущими производителями противопожарных клапанов в Европе и США.

При выборе типа привода и дополнительных устройств (например, тепловых замков), обеспечивающих срабатывание клапана, учитываются следующие факторы: назначение клапана (нормально открытый, нормально закрытый и дымовой); нормативные требования к способам управления срабатыванием клапана при пожаре; место установки клапана с точки зрения удобства проведения периодических испытаний и возможности управления им при пожаре; затраты на эксплуатацию клапанов.

Электромагнитные, электромеханические и реверсивные приводы позволяют обеспечить автоматическое, дистанционное и местное управление клапанами в соответствии с нормативными требованиями при надлежащем исполнении системы управления.

Подачу сигнала на открывание противопожарных нормально закрытых клапанов в системах подпора воздуха рекомендуется производить на 15-20 секунд раньше пуска вентиляторов.

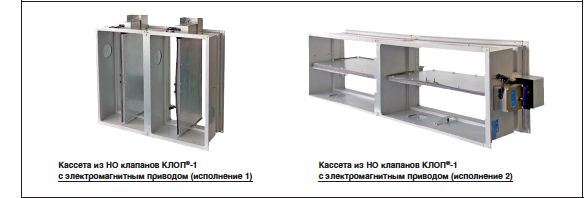

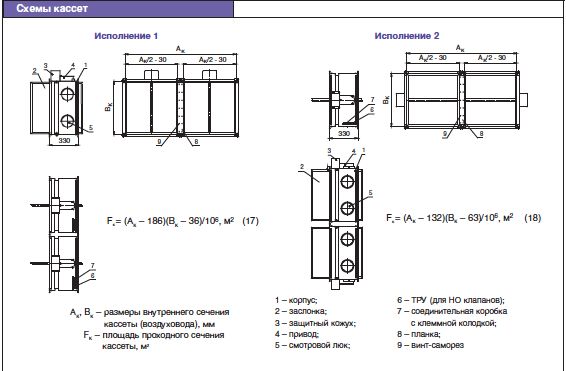

Проектирование системы автоматики управления кассетой из клапанов с электромагнитным приводом или приводом BELIMO осуществляется с учетом количества приводов в кассете.

При наличии нескольких приводов в кассете должно быть обеспечено одновременное срабатывание всех клапанов кассеты.

Особенности маркировки клапанов

При покупке клапанов выдаются технические паспорта со штемпельной печатью синего цвета в правом верхнем углу лицевой стороны обложки. Обложки паспортов сделаны из плотной цветной бумаги, для каждого вида клапана своего цвета. В верхней части должна быть наклеена фирменная марка с логотипом, изготовленная из металлизированной фольги, имитирующей золото. По диагонали выполнена выборочная лакировка. Каждый технический паспорт имеет свой номер, который размещается в центре паспорта. Номер технического паспорта совпадает с номером счета, согласно которому отпускается данная партия продукции. Например: 15/6. Если на партию клапанов необходимо несколько технических паспортов согласно одному счету, то они нумеруются порядковыми цифрами через дефис от номера счета. Например: 15/6-1, 15/6-2 и т. д.

На размещенной в техническом паспорте копии сертификата пожарной безопасности ставится штемпельная печать  и подпись уполномоченного лица.

Этикетки с серийными номерами клапанов наклеены на корпуса клапанов. Каждая из них имеет свой цвет: КЛОП^®-1 – синий. Этикетки, так же как и защитная марка, изготовлены из металлизированной фольги. Надписи на основном фоне золотистого цвета, на горизонтальной красной полосе внизу этикетки – черного.

Дополнительно на корпус клапана наклеиваются этикетки с указанием функционального назначения клапана (НО, НЗ, Д) и предела огнестойкости. Кроме того, на клапаны с электромагнитным приводом наклеиваются этикетки со схемой подключения электромагнита и микропереключателей, а также этикетки с указанием положения заслонки («открыто», «закрыто»).

---
