Воздухонагреватели КП-Ск 5ОАУЗ (ВНП113)
Общие сведения
Теплотехнические характеристики, указанные в таблице приведены для режима:
Рекомендации по побору калориферов
Номенклатурный ряд усовершенствованных моделей воздухонагревателей КП-Ск...5ОА. По назначению, применяемым материалам, габаритным и присоединительным размерам, режимам работы, условиям подключения и своими теплотехническими характеристиками соответствуют воздухонагревателям КП-Ск.
В конструкции данных калориферов и воздухонагревателей применен теплоотдающий элемент с конфузорным оребрением, позволяющий снизить аэродинамическое сопротивление на 20%, уменьшить подверженность загрязнению (засорению) теплоотдающей поверхности и облегчить операцию по ее очистке.
Кроме того, за счет конструкции самих теплообменников снижено гидравлическое сопротивление на 25 %.
В связи с конструктивной особенностью, для удобства при подключении, паровые воздухонагреватели с маркировкой 5ОА с № 6 по № 10 изготавливаются в двух исполнениях : левого исполнения - если смотреть на воздухонагреватель по направлению движения воздуха, верхний патрубок расположен с левой стороны; правого исполнения - соответственно, верхний патрубок расположен с правой стороны.
В конструкции данных калориферов и воздухонагревателей применен теплоотдающий элемент с конфузорным оребрением, позволяющий снизить аэродинамическое сопротивление на 20%, уменьшить подверженность загрязнению (засорению) теплоотдающей поверхности и облегчить операцию по ее очистке.
Кроме того, за счет конструкции самих теплообменников снижено гидравлическое сопротивление на 25 %.
В связи с конструктивной особенностью, для удобства при подключении, паровые воздухонагреватели с маркировкой 5ОА с № 6 по № 10 изготавливаются в двух исполнениях : левого исполнения - если смотреть на воздухонагреватель по направлению движения воздуха, верхний патрубок расположен с левой стороны; правого исполнения - соответственно, верхний патрубок расположен с правой стороны.
Теплотехнические характеристики, указанные в таблице приведены для режима:
| Температура воздуха на входе, °C | минус 20 |
| Давление пара, МПа | 0,1 |
Рекомендации по побору калориферов
Технические характеристики
Показать
| Наименование | Типоразмер | Производительность по воздуху, м3/ч | Производительность по теплу, кВт | Площадь поверхности теплообмена, м2 | Длина, мм | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| КПСк 36-50АУ3 | 3-6 | 2500 | 59,6 | 8,83 | 578 | под расчет | |
| КПСк 37-50АУ3 | 3-7 | 3150 | 73,6 | 11 | 703 | под расчет | |
| КПСк 38-50АУ3 | 3-8 | 4000 | 90 | 13,1 | 828 | под расчет | |
| КПСк 39-50АУ3 | 3-9 | 5000 | 107,9 | 15,2 | 953 | под расчет | |
| КПСк 310-50АУ3 | 3-10 | 6300 | 134,9 | 19,5 | 1203 | под расчет | |
| КПСк 311-50АУ3 | 3-11 | 16000 | 358,6 | 56,9 | 1703 | под расчет | |
| КПСк 312-50АУ3 | 3-12 | 25000 | 552,3 | 85,8 | 1703 | под расчет | |
| КПСк 46-50АУ3 | 4-6 | 2500 | 68,1 | 11,6 | 578 | под расчет | |
| КПСк 47-50АУ3 | 4-7 | 3150 | 84,7 | 14,4 | 703 | под расчет | |
| КПСк 48-50АУ3 | 4-8 | 4000 | 104,5 | 17,3 | 828 | под расчет | |
| КПСк 49-50АУ3 | 4-9 | 5000 | 126,5 | 20,1 | 953 | под расчет | |
| КПСк 410-50АУ3 | 4-10 | 6300 | 158,9 | 25,7 | 1203 | под расчет | |
| КПСк 411-50АУ3 | 4-11 | 16000 | 424,2 | 75,4 | 1703 | под расчет | |
| КПСк 412-50АУ3 | 4-12 | 25000 | 656,4 | 113,9 | 1703 | под расчет |

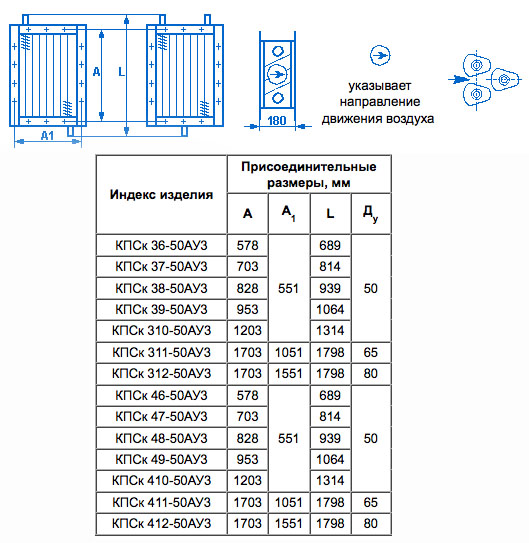

Габаритные и присоединительные размеры воздухонагревателей КП-Ск 5ОАУЗ

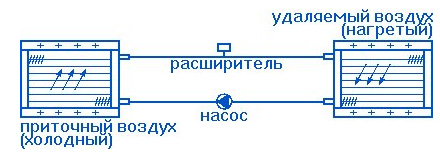

Схема применения калориферов в качестве теплоутилизаторов
Страна происхождения: Россия
Цена: под расчет
