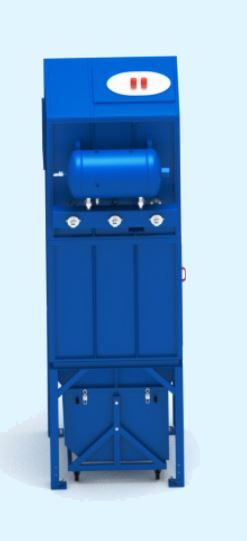

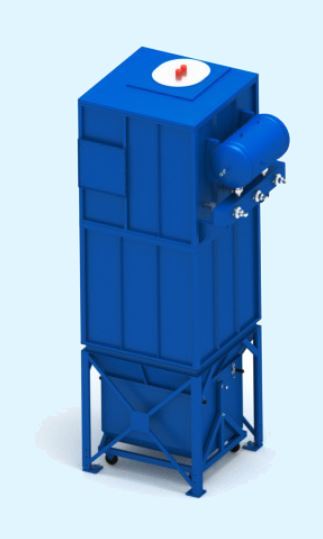

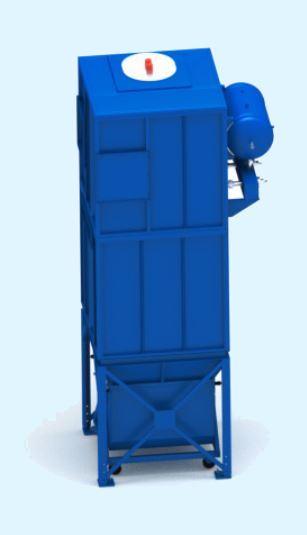

Кассетные фильтры ФКБ с импульсной продувкой для центральных систем аспирации

Общие сведения:

Кассетные фильтры (называют так же картриджные фильтры и патронные фильтры) предназначены для очистки воздуха от мелкодисперсной сухой неслипающейся пыли. Фильтрующими элементами являются новые большие патроны из гофрированной фильтровальной бумаги. Имеют встроенную систему регенерации картриджных фильтров импульсной продувкой сжатым воздухом.

Использование:

Могут использоваться в различных производствах для песко- и дробеструйки, металлизации, плазменной резки, улавливания талька, красителей, продуктов шлифования древесных изделий, пластмасс, металлов, и т.п. Фильтры расчитаны на давление (разрежение) корпуса до 7000 Па и температурой очищаемого воздуха от -40° до +60°С. По заказу могут изготавливаться фильтры на температуру очищаемого воздуха до 130°С.

Отличаются от кассетных фильтров ФК применением других кассет.

Изготавливаются в различных комплектациях, в т.ч.:

• для установки на бункер накопитель - комплектация 1;

• с выгрузкой уловленной пыли в специальную тележку - комплектация 2;

• с устройством непрерывной выгрузки пыли (шлюзовой перегрузчик), позволяющим присоединить пневмотранспорт, скребковый или шнековый транспортер, мягкий контейнер и т.п. - комплектация 3.

Возможно присоединение нескольких независимо работающих вентиляторов к одному фильтру. По заказу фильтры комплектуются дополнительной (контрольной) ступенью очистки, позволяющей обеспечить остаточную концентрацию пыли не более 0,1 мг/м3.

По отдельному заказу в комплекте с фильтрами поставляются: -

• пылевой вентилятор;
• бункер накопитель, в т.ч. со сдвижным затвором и датчиками уровня;

• эстакада под фильтр и бункер с площадками обслуживания;
• клапан огнепреградительный;

• клапан обратный.

Базовая комплектация:

• фильтровальная секция

• шкаф управления

• секция продувки

• коллектор с форсунками для подключения к системе пожаротушения

• аварийный датчик уровня

• датчики температуры

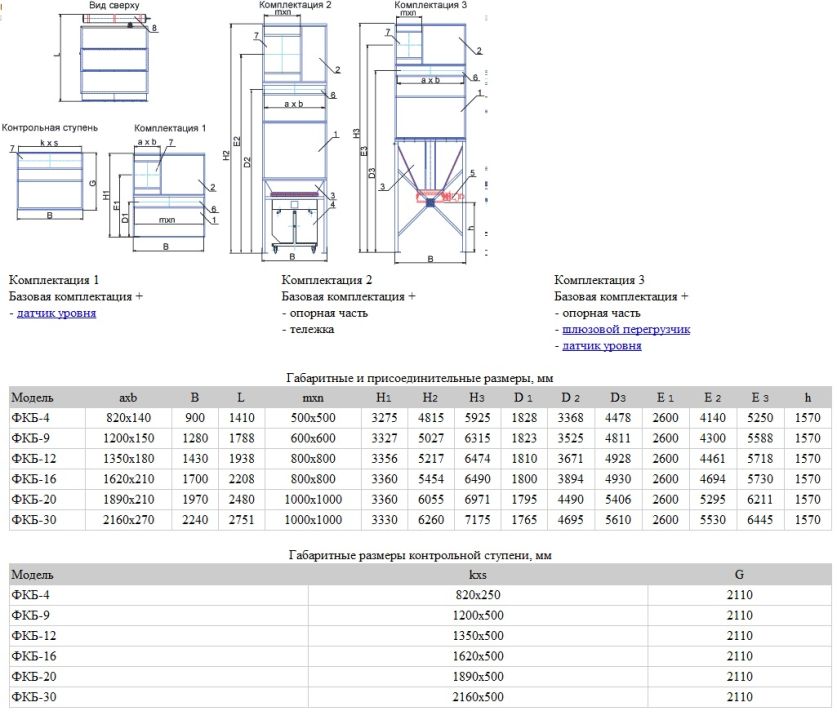

Условные обозначения

1. Фильтровальная секция

2. Секция продувки

3. Опорная часть с бункером

4. Пылесборная тележка

5. Шлюзовой перегрузчик

6. Входной патрубок

7. Выходной патрубок
8. Ресивер сжатого воздуха
