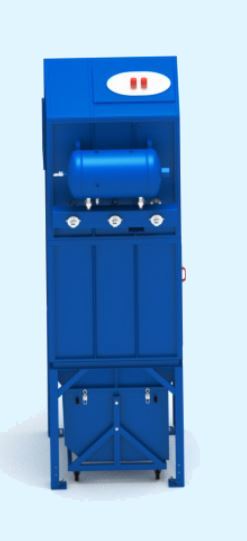

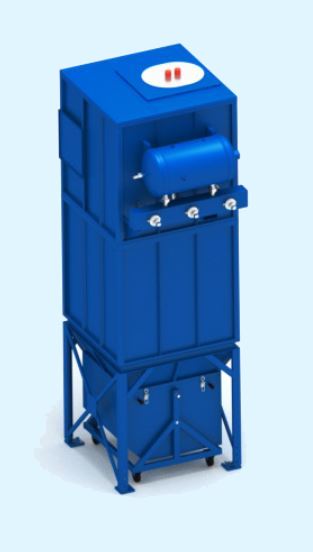

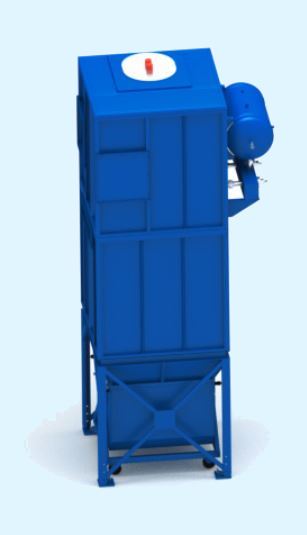

Кассетные фильтры ФК с импульсной продувкой для центральных систем аспирации

Общие сведения:


Кассетные фильтры предназначены для очистки воздуха от мелкодисперсной сухой неслипающейся пыли. Фильтрующими элементами являются патроны из гофрированной фильтровальной бумаги. Имеют встроенную систему регенерации картриджных фильтров импульсной продувкой сжатым воздухом.


Использование:


Могут использоваться в различных производствах для песко- и дробеструйки, металлизации, плазменной резки, улавливания талька, красителей, продуктов шлифования древесных изделий, пластмасс, металлов, и т.п. Картриджные фильтры рассчитаны на давление (разрежение) корпуса до 7000 Па и температурой очищаемого воздуха от -40° до +60°С. По заказу могут изготавливаться фильтры на температуру очищаемого воздуха до 130°С.

Изготавливаются в различных комплектациях, в т.ч.:


• для установки на бункер накопитель - комплектация 1;

• с выгрузкой уловленной пыли в специальную тележку - комплектация 2;

• с устройством непрерывной выгрузки пыли (шлюзовой перегрузчик), позволяющим присоединить пневмотранспорт, скребковый или шнековый транспортер, мягкий контейнер и т.п. - комплектация 3.

Возможно присоединение нескольких независимо работающих вентиляторов к одному кассетному фильтру. По заказу фильтры комплектуются дополнительной (контрольной) ступенью очистки, позволяющей обеспечить остаточную концентрацию пыли не более 0,1 мг/м3.


Установка вентиляторов возможно в 2-х вариантах:


• установка вентилятора высокого давления ВДП-56RU на разряжение картриджного фильтра
• установка пылевого вентилятора на нагнетание.

По отдельному заказу в комплекте с фильтрами поставляются:


• пылевой вентилятор;

• бункер накопитель, в т.ч. со сдвижным затвором и датчиками уровня;

• эстакада под фильтр и бункер с площадками обслуживания;

• клапан огнепреградительный;

• клапан обратный.

Базовая комплектация:


• фильтровальная секция
• секция продувки
• шкаф управления
• коллектор с форсунками для подключения к системе пожаротушения
• аварийный датчик уровня
• датчики температуры

Условные обозначения


1. Фильтровальная секция
2. Секция продувки
3. Опорная часть с бункером
4. Пылесборная тележка
