Осевой вентилятор FTDA

Общие сведения

Промышленные осевые вентиляторы предназначены для подачи воздушных или газовых масс в помещение при относительно небольшом давлении. Такие вентиляторы применяют для создания вентиляционных систем в промышленных, сельскохозяйственных, административных, общественных и жилых помещениях. Обычно их монтируют в стену или оконный проем тех помещений, где является несущественным содержание пыли и низкоагрессивных газовых сред, при небольшом аэродинамическом сопротивлении.

Вентилятор аксипал является современным противодымным промышленным вентилятором, который применяется для создания необходимых мер по противодымной защите того или иного здания. Принцип действия этих вентиляторов заключается в создании избыточного давления воздуха внутри помещения, которое используется для эвакуации людей при задымлении и пожаре. Таким образом, осевой вентилятор FTDA обычно устанавливают в лифтовых шахтах, тамбурах, лестничных клетках и других местах, где необходимо избежать задымления.

Основными преимуществами серии аксипал ftda является высокий КПД работы, возможность регулировки мощности электродвигателя согласно заданным параметрам, при значительно пониженном шумовом уровне. Кроме того, такие вентиляторы позволяют экономить деньги на затратах электроэнергии, которая идет на питание установки.

Если говорить об особенностях конструктивного исполнения осевого вентилятора FTDA, то следует указать на то, что его корпус, а также моторама и кронштейны, изготовлены из прочной высококачественной листовой стали. Снизить потери давления удается за счет того, что между рабочим колесом и внутренней поверхностью корпуса оставлено немного места.

Вентиляторы аксипал могут эффективно работать в температурном режиме -400С-+400С, к тому же они влагоустойчивы, поэтому могут применяться также и в тех помещениях и зданиях, где есть повышенный уровень влажности, который можно снизить с их помощью. Высокий уровень прочности и устойчивость к коррозийным процессам – это еще одна особенность таких вентиляторов, за которую они столь высоко ценятся покупателями.

Серия аксипал ftda имеет, как взрывозащищенное, так и общепромышленное исполнение. При этом обычно рабочее колесо таких вентиляторов имеет три лопатки, угол которых можно при необходимости изменять.

Вентиляторы этой серии считаются наименее шумными, и наиболее экономичными и производительными среди многочисленных аналогов, а монтировать их можно как на горизонтальные, так и на вертикальные поверхности.

Описание

Осевой вентилятор "Аксипал" общепромышленного исполнения  FTDA является современным оригинальным промышленным вентилятором. Основными достоинствами вентилятора являются высокие значения производительности и напора (особенно это характерно для вентиляторов больших размеров), низкий по сравнению с аналогами уровень шума, возможность точного подбора вентилятора по заданным параметрам, что приводит к экономии электроэнергии.

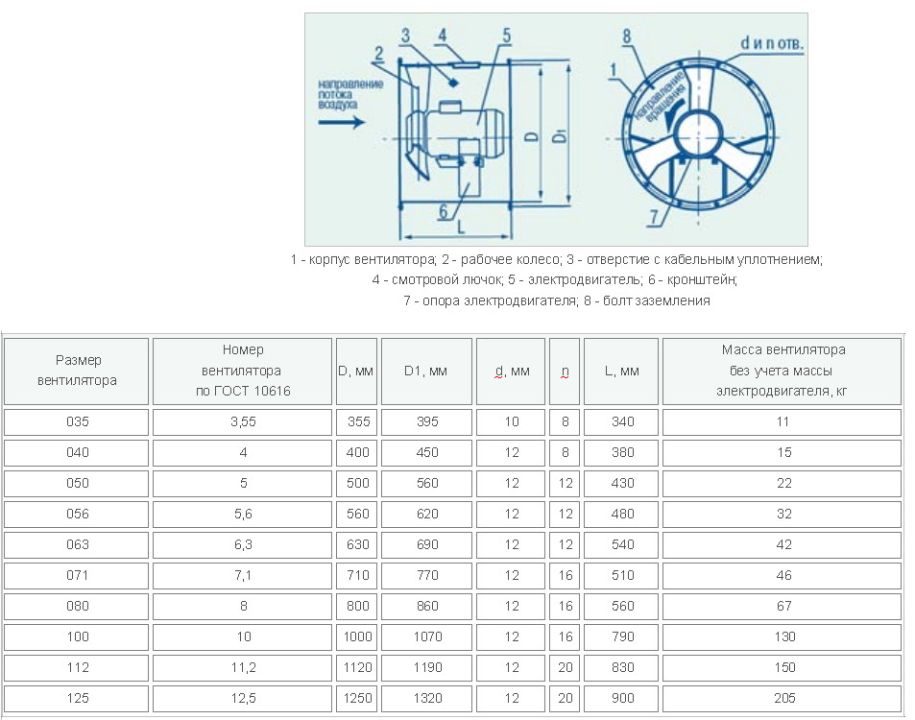

Серия вентиляторов "Аксипал" включает в себя десять размеров (035, 040, 050, 056, 063, 071, 080, 100, 112, 125) с диаметром рабочих колес от  355 до  1250 мм. Производительность в   диапазоне  0,5...145 тыс. куб.м/ч  при развиваемом давлении 5...1500 Па.

Осевой вентилятор "Аксипал" применяется для перемещения воздуха и других газов в стационарных системах кондиционирования воздуха, в вентиляции и воздушном отоплении производственных и жилых помещений, в специальных производственных установках  и подземных сооружениях транспортного строительства, находящегося под надзором Федеральной службы по технологическому надзору.

Корпус, моторама, кронштейны вентилятора и полуобоймы рабочего колеса изготовлены из листовой стали. Оригинальность корпуса заключается в том, что его фланцы отгибаются непосредственно с обоих торцов самого цилиндра на специальном станке. При этом происходит калибровка внутреннего диаметра корпуса и значительное увеличение его жесткости. Калиброванный внутренний диаметр корпуса позволяет уменьшить до минимума зазор между наружным диаметром рабочего колеса и корпусом и, следовательно, снизить потери давления в вентиляторе. Кроме этого, повышенная жесткость корпуса приводит к значительному уменьшению вибрации и общего уровня шума вентилятора. Объемные лопатки уникальной аэродинамической формы отлиты из алюминиевого сплава.

Наибольшее распространение получили вентиляторы с тремя лопатками, хотя для обеспечения заданных параметров рабочее колесо может также иметь 2, 4 и 6 лопаток. Конструкция рабочего колеса предусматривает в процессе сборки вентилятора установку лопаток на любой угол в диапазоне от 7º до 37º, что позволяет получить оптимальную производительность вентилятора для конкретных условий эксплуатации.  Лопатки устанавливаются на необходимый угол и балансируются на специальном оборудовании завода-изготовителя.  В процессе эксплуатации запрещается самостоятельно производить разборку вентилятора и изменять установленный угол лопаток рабочего колеса, так как эти действия нарушают балансировку рабочего колеса и могут привести к перегрузу электродвигателя и, как следствие, выходу вентилятора из строя. В случае нарушения данных требований гарантийные обязательства завода-изготовителя прекращаются.

По требованию заказчика вентиляторы комплектуются следующими аксессуарами:

• конус входной с сеткой FTDZ-31,
• обратный фланец FTDZ-44,
• плоский фланец с сеткой FTDZ-45,
• опора вентилятора FTDZ-36,
• защитная сетка,
• выключатель безопасности FTDZ-77,
• вставка гибкая FTDZ-11
• лопатками


Также возможна поставка ящика управления с любым алгоритмом работы вентилятора. Ящик собирается из комплектующих компаний ABB, Siemens или Telemecaniqua

Основные преимущества вентиляторов общепромышленного исполнения  FTDA:

• Жесткий калиброванный корпус;
• Лопатки уникальной аэродинамической формы из алюминиевого сплава;
• Изменяемое количество лопаток рабочего колеса с возможностью их установки под углом от 7° до 37°;
• Точная балансировка каждого колеса на устанавливаемом электродвигателе;
• Низкий уровень шума и вибрации;
• Малые потери давления в вентиляторе;
• Высокие производительность и напор;
• Возможность изготовления во взрывозащищенном, крышном и реверсивном исполнениях;
• Точный подбор вентилятора под заданные параметры производительности и напора;
• Экономия электроэнергии и долговечность.
