Щит управления для систем вентиляции с водяным калорифером ЩУТ4
Общие сведения:
Для монтажа готовой системы с водяным калорифером возможно использовать готовые смесительные узлы СУ2 и СУ3 в состав которых входит:
Регулировка температуры приточного воздуха при помощи терморегулятора МРТ24. Защита от замерзания водяного калорифера осуществляет как сам терморегулятор МРТ24, так и термостат защиты NTF. Щит управления включает/выключает электропривод воздушной заслонки на 220 В с самовозвратом, например LF230 Belimo. Для вентиляторов регулировка скорости осуществляется частотным регулятором путем изменения частоты подаваемого напряжения. Изменение частоты от 25 до 50 Гц, что дает изменение скорости вращения тоже в два раза. Мощность водяного нагревателя не ограничена, мощность вентилятора от 4,0 до 15 кВт.
Щит управления ЩУТ4 осуществляет регулирование температуры приточного воздуха и защиту теплоносителя водяного калорифера Nw1 от замерзания. На дверце щита управления установлен переключатель ЗИМА-ЛЕТО. В режиме ЛЕТО выключается терморегулятор МРТ24 и прекращается работа циркуляционного насоса M5.
В режиме ЗИМА терморегулятор управляет работой электропривода М6 для двух- или трехходового вентиля. Заданная температура приточного воздуха поддерживается путем изменения количества горячей воды, протекающей через водяной калорифер. При угрозе замерзания (температура обратной воды меньше 5°С) термостат защиты FT1 выключит электропривод М4 воздушной заслонки и прекратит работу приточного вентилятора М1.
Регулятор R1, установленный внутри щита ЩУ8, позволяет менять скорость вращения вентилятора приблизительно в два раза путем изменения частоты подаваемого напряжения с 25 до 50 Гц.
Реле защиты двигателя вентилятора FT1 отключает питание вентилятора при перегреве обмоток двигателя или при значительном превышении максимального рабочего тока. Для вентиляторов М1, не имеющих термоконтактов, в щит управления устанавливается тепловое реле защиты РТЛ по максимальному рабочему току вентилятора. Для вентиляторов М2, с биметаллическими или позисторными термоконтактами, защита против перегрева обмоток двигателя осуществляется при помощи реле защиты ТР220.
Дифференциальное реле давления PD1, которое входит в комплект поставки, срабатывает, когда падение давления на фильтре становится больше выставленного значения. При этом на дверце щита загорается красная лампочка.
Отключение щита управления при получении сигнала от пожарной сигнализации происходит при помощи независимого расцепителя, который выключает вводной автоматический выключатель щита управления. Контакт пожарной сигнализации FS1 должен быть нормально разомкнутым и выдерживать ток 1 А напряжением 220 В в течение 1 секунды.
Дополнительно для щита управления ЩУТ4:
Сопутствующий товар:
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
- Регулирование скорости приточного вентилятора.
- Регулирование температуры приточного воздуха.
- Активная защита от замерзания теплоносителя.
Для монтажа готовой системы с водяным калорифером возможно использовать готовые смесительные узлы СУ2 и СУ3 в состав которых входит:
- двух- или трехходовой вентиль Belimo с пропускной способностью 4 м3 или 6,3 м3/час воды;
- электропривод вентиля Belimo LR24SR (питание 24 В, управляющий сигнал 0 ... 10 В);
- трехскоросной циркуляционный насос Grandfos UPS 20 или UPS 25;
- фильтр грубой очистки;
- запорные шаровые краны и муфтовые соединения.
Регулировка температуры приточного воздуха при помощи терморегулятора МРТ24. Защита от замерзания водяного калорифера осуществляет как сам терморегулятор МРТ24, так и термостат защиты NTF. Щит управления включает/выключает электропривод воздушной заслонки на 220 В с самовозвратом, например LF230 Belimo. Для вентиляторов регулировка скорости осуществляется частотным регулятором путем изменения частоты подаваемого напряжения. Изменение частоты от 25 до 50 Гц, что дает изменение скорости вращения тоже в два раза. Мощность водяного нагревателя не ограничена, мощность вентилятора от 4,0 до 15 кВт.
Щит управления ЩУТ4 осуществляет регулирование температуры приточного воздуха и защиту теплоносителя водяного калорифера Nw1 от замерзания. На дверце щита управления установлен переключатель ЗИМА-ЛЕТО. В режиме ЛЕТО выключается терморегулятор МРТ24 и прекращается работа циркуляционного насоса M5.
В режиме ЗИМА терморегулятор управляет работой электропривода М6 для двух- или трехходового вентиля. Заданная температура приточного воздуха поддерживается путем изменения количества горячей воды, протекающей через водяной калорифер. При угрозе замерзания (температура обратной воды меньше 5°С) термостат защиты FT1 выключит электропривод М4 воздушной заслонки и прекратит работу приточного вентилятора М1.
Регулятор R1, установленный внутри щита ЩУ8, позволяет менять скорость вращения вентилятора приблизительно в два раза путем изменения частоты подаваемого напряжения с 25 до 50 Гц.
Реле защиты двигателя вентилятора FT1 отключает питание вентилятора при перегреве обмоток двигателя или при значительном превышении максимального рабочего тока. Для вентиляторов М1, не имеющих термоконтактов, в щит управления устанавливается тепловое реле защиты РТЛ по максимальному рабочему току вентилятора. Для вентиляторов М2, с биметаллическими или позисторными термоконтактами, защита против перегрева обмоток двигателя осуществляется при помощи реле защиты ТР220.
Дифференциальное реле давления PD1, которое входит в комплект поставки, срабатывает, когда падение давления на фильтре становится больше выставленного значения. При этом на дверце щита загорается красная лампочка.
Отключение щита управления при получении сигнала от пожарной сигнализации происходит при помощи независимого расцепителя, который выключает вводной автоматический выключатель щита управления. Контакт пожарной сигнализации FS1 должен быть нормально разомкнутым и выдерживать ток 1 А напряжением 220 В в течение 1 секунды.
Дополнительно для щита управления ЩУТ4:
- сборка в корпусе IP66;
- выносной пульт управления ПУ2;
- подключение дополнительного вентилятора;
- подтверждение работы вентилятора при помощи реле давления.
Сопутствующий товар:
- Частотные регуляторы скорости PMT
- Частотный регулятор скорости ATV21
- Электронный датчик давления PS
- Датчик температуры ТД, КТД, TG-А130
- Термостат защиты водяного калорифера от замерзания NTF
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
Технические характеристики
Показать
| Наименование | Мощность вентилятора при 380В, кВт | Максимальный рабочий ток, А | Размеры щита в корпусе IP20, мм | Размеры щита в корпусе IP66, мм | Цена, руб. |
|---|---|---|---|---|---|
| ЩУТ4-0,75 | 0,75 | 10 | 650х500х220 | 600х600х250 | 58 107.00 |
| ЩУТ4-1,5 | 1,5 | 12 | 650х500х220 | 600х600х250 | 60 455.00 |
| ЩУТ4-2,2 | 2,2 | 14 | 650х500х220 | 600х600х250 | 62 803.00 |
| ЩУТ4-3 | 3 | 63 977.00 | |||
| ЩУТ4-4 | 4 | 17 | 650х500х220 | 600х600х250 | 66 324.00 |
| ЩУТ4-5,5 | 5,5 | 22 | 800х600х250 | 800х800х250 | 79 589.00 |
| ЩУТ4-7,5 | 7,5 | 24 | 800х600х250 | 800х800х250 | 86 163.00 |
| ЩУТ4-11 | 11 | 31 | 1000х650х300 | 1000х800х300 | 100 366.00 |
| ЩУТ4-15 | 15 | 38 | 1000х650х300 | 1000х800х300 | 112 222.00 |

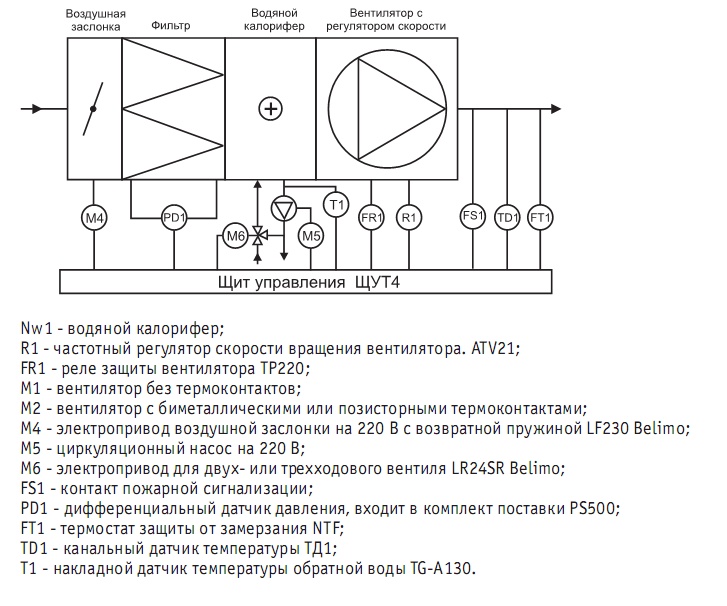

Типовая схема вентиляционной установки с водяным калорифером
Схема подключения ЩУТ4-0,75, ЩУТ4-1,5, ЩУТ4-2,2, ЩУТ4-4, ЩУТ4-5,5, ЩУТ4-7,5, ЩУТ4-11 и ЩУТ4-15, двигатель вентилятора с термоконтактами
Условные обозначения типов кабеля
Страна происхождения: Россия
Цена: от 58 107.00 руб.
