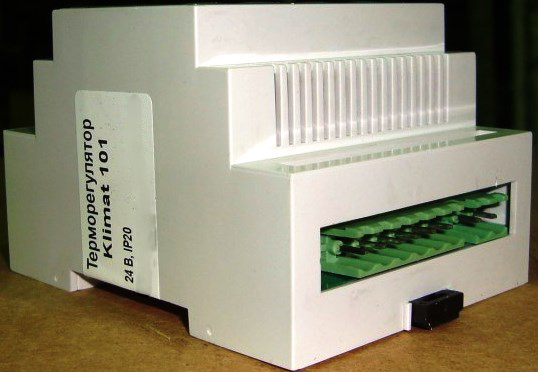

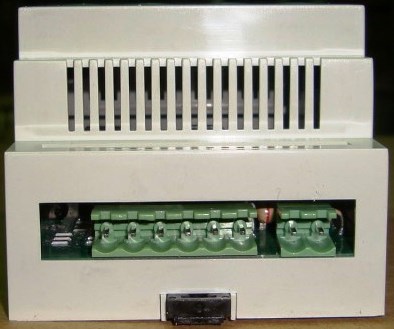

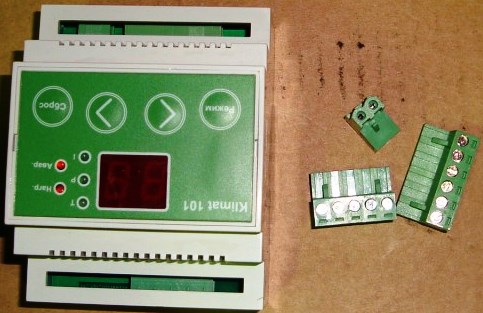

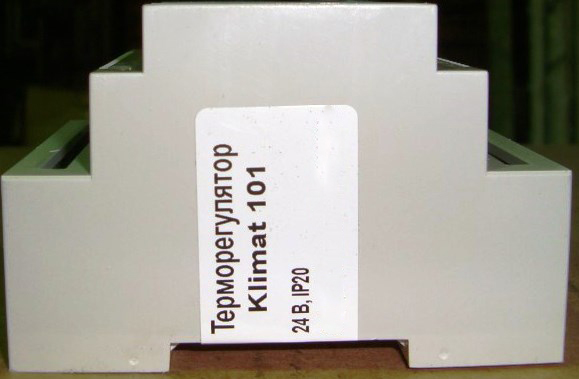

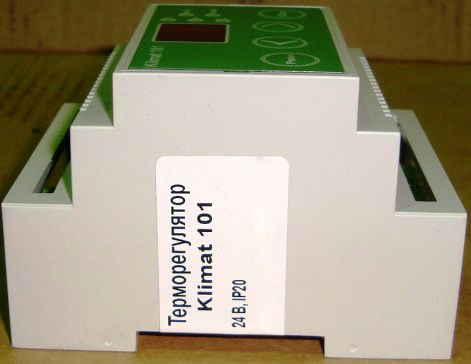

Регулятор температуры для водяных калориферов Klimat 101

Микропроцессорный регулятор температуры, который управляет нагревом водяного калорифера в системах приточной вентиляции. Точность поддержания заданной температуры можно контролировать на светодиодном индикаторе, который показывает текущую температуру в канале вентиляции.
Терморегулятор активно защищает калорифер от замерзания, при падении температуры обратной воды.При выключении вентилятора регулятор температуры переводит водяной калорифер в специальный экономичный режим обогрева. Терморегулятор Климат 101 готов к работе сразу при подключении датчиков температуры и не требует никакого предварительного программирования.Предназначен для точного регулирования температуры воздуха в системах вентиляции, кондиционирования и отопления с водяным калорифером.

Описание работы:

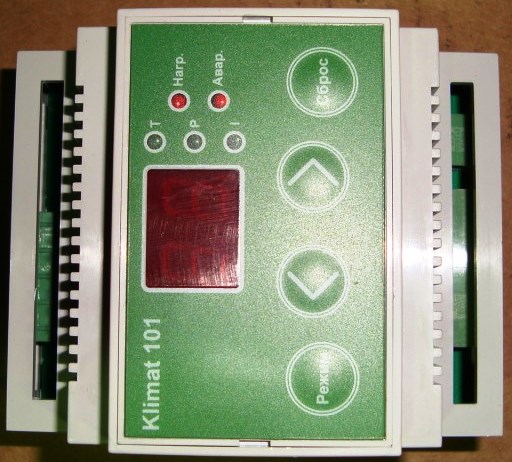

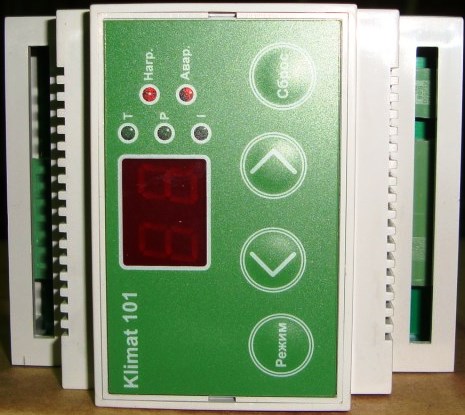

В процессе работы терморегулятор  управляет расходом горячей воды через водяной калорифер, сравнивая заданную температуру с температурой воздуха в канале вентиляции. Степень открытия регулирующего клапана отражает свечение светодиода НАГРЕВ.
При правильной работе вентиляционной системы температура воздуха в канале вентиляции должна меняться не более  ± 1 °С от заданной, что можно наблюдать на светодиодном индикаторе. Кроме того, регулятор температуры постоянно замеряет температуру обратной воды из водяного калорифера.
При снижении температуры обратной воды ниже + 12 °С терморегулятор осуществляет активную защиту калорифера от возможности замерзания путем большего открытия регулирующего клапана. При повышении температуры обратной воды терморегулятор автоматически вернется к поддержанию заданной температуры. Если все-таки температура обратной воды упала ниже  +  5 °С,  при этом возникает угроза замерзания теплоносителя, терморегулятор переключает контакт на аварийном реле и зажигает светодиод АВАРИЯ. В аварийном режиме регулятор температуры переходит в состояние “замок”. Выйти из “замка”, после устранения причин охлаждения теплоносителя, можно нажатием кнопки СБРОС или при повторном включении питания.

Режимы регулирования температуры:
Пропорциональный или пропорционально-интегральный

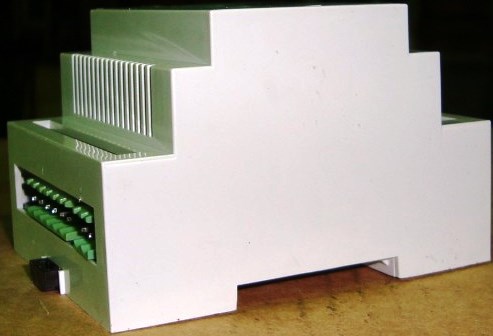

Монтаж:

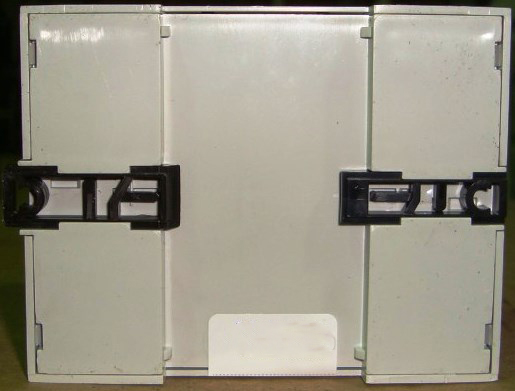

На 35 мм DIN-рейку.

Присоединение:
Через зажимы для гибких проводов сечением  до 2,5 мм.

Реле “Авария”:
Максимальный ток переключения 8 А при ~220 В или 8 А при 28 В постоянного тока.
Электрическая износостойкость: не менее 100 000 циклов.

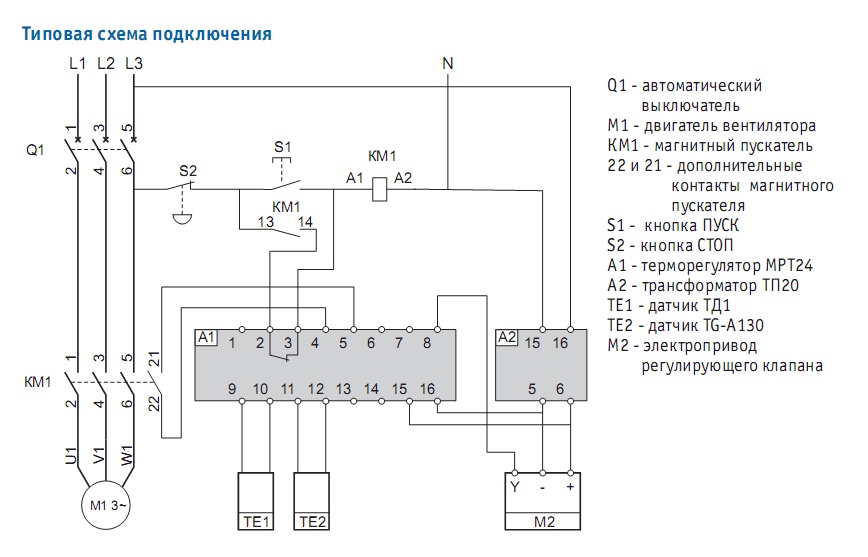

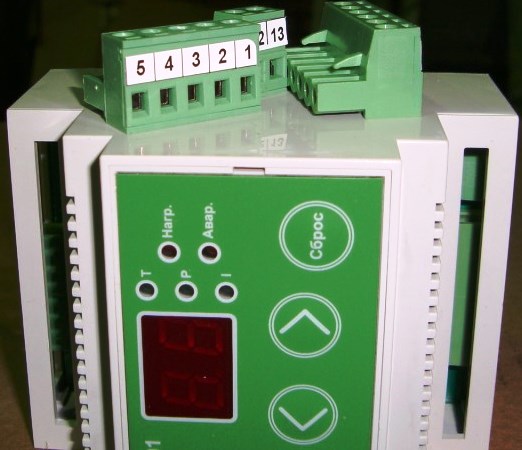

Входы:
     15, 16 - питание 24 В, контакт 16 общий;
     9 , 10 - канальный или комнатный датчик температуры воздуха;
    11, 12 -  погружной или накладной датчик обратной воды;
     13, 14  -  дистанционное задание температуры сигналом 0 ... 10 В (0 В - 0 °С, 10 В - 30 °С), контакт 14 общий;
     4, 5 - подтверждение включения вентилятора.

Выходы:
     8 -  сигнал управленя 0 ... 10 В;
     6 - инверсный сигнал управления 10 ... 0 В, контакт 7 общий для 6 и 8;
     1,2 и 3 - контакты реле АВАРИЯ.

---

Сопутствующий товар:

•  Датчик температуры ТД, КТД, TG-А130


---
