ПАНЕЛЬ РАВНОМЕРНОГО ВСАСЫВАНИЯ (ПАНЕЛЬ ЧЕРНОБЕРЕЖСКОГО) ПО ТИПУ СЕРИИ 4.904-37

Панель равномерного всасывания (панель Чернобережского) — это оборудование, предназначенное для удаления вредных выделений при сварке изделий на стационарных местах.

Панель равномерного всасывания (панель Чернобережского) — купить на сайте «Унвен»

🔥 Зачем нужна панель Чернобережского на сварочном посту

На сайте компании «Унвен» представлена панель равномерного всасывания — эффективное решение для удаления сварочного дыма, газов и аэрозолей непосредственно от рабочего места. Панель обеспечивает равномерный забор вредных выделений по всей фронтальной плоскости, существенно улучшая условия труда сварщиков и помогая соблюдать санитарные нормы по качеству воздуха в рабочей зоне.

✅ Почему стоит выбрать панель Чернобережского у «Унвен»

• Равномерное всасывание по всей площади. Угол наклона воздухозаборной плоскости в 35° к вертикали и конструкция решётки из гнутых перьев снижают неравномерность забора воздуха — вредные вещества удаляются стабильно по всей рабочей зоне.
• Высокая производительность. С 1 м² фронтального сечения панели удаляется до 3300 м³/ч воздуха — этого достаточно для эффективного улавливания сварочных аэрозолей при типовой интенсивности работ.
• Оптимальные аэродинамические параметры. Рекомендуемая скорость в живом сечении 3–4 м/с и коэффициент местного сопротивления, равный 1, позволяют легко интегрировать панель в существующие вентиляционные сети без избыточных энергозатрат.

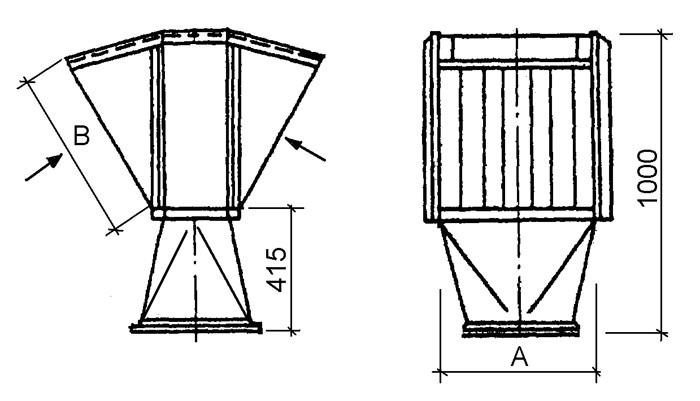

• Гибкие варианты исполнения. Доступны односторонние и двухсторонние панели, а также варианты с верхним или нижним забором воздуха — под разные схемы организации рабочих мест.
• Адаптация под агрессивные среды. Панели могут изготавливаться из разных марок стали, включая нержавеющую, — это важно при работе в коррозионно‑активных условиях или при повышенных требованиях к долговечности оборудования.
• Специализированные решения. Возможно изготовление панелей для литейных конвейеров по типу серии 4.904‑45: принцип работы аналогичен, но конструкция адаптирована под специфику зоны заливки (другие габариты и увеличенная толщина металла).

⚙️ Технические характеристики и варианты исполнения

🌍 Где применяют панели Чернобережского

• Сварочные посты на промышленных предприятиях. Для локального удаления дыма и аэрозолей при ручной и полуавтоматической сварке на стационарных местах.
• Машиностроение и металлообработка. В цехах, где требуется поддержание чистоты воздуха и соблюдение норм охраны труда.
• Авторемонтные и кузовные участки. Для защиты персонала от токсичных выделений при кузовных работах и сварке тонкостенных конструкций.
• Литейные производства. В зонах заливки литейных конвейеров — при использовании специализированных панелей по типу серии 4.904‑45.
• Судостроение и монтаж металлоконструкций. На участках с высокой интенсивностью сварочных работ и повышенными требованиями к вытяжке.

📌 Как подобрать и заказать на сайте «Унвен»

Для правильного подбора панели укажите:

• типоразмер и тип исполнения (односторонняя/двухсторонняя, верхний/нижний забор);
• расположение панели относительно рабочего места и схему подключения к вытяжной системе;
• особенности условий эксплуатации (агрессивность среды, необходимость использования нержавеющей стали);
• потребность в специальном исполнении (например, для литейной зоны по типу 4.904‑45);
• требования к присоединительным элементам и габаритам для монтажа.

Наши инженеры рассчитают производительность, проверят совместимость с вашей вентиляционной сетью и дадут рекомендации по установке.

❓ Частые вопросы (FAQ)

Вопрос: Чем отличается односторонняя панель от двухсторонней?
Ответ: Односторонняя панель имеет всасывающую поверхность с одной стороны и подходит для постов, где источник вредных выделений локализован с одной стороны. Двухсторонняя — с всасыванием с обеих сторон; её применяют, когда требуется более интенсивное удаление вредностей или когда рабочие места организованы с двух сторон от панели.

Вопрос: Какой типоразмер выбрать для стандартного сварочного поста?
Ответ: Выбор зависит от размера зоны выделения вредностей и требуемой производительности. Для небольших постов часто достаточно панели 600×645 мм; для более крупных или интенсивно нагруженных — 750×645 или 900×645 мм. Наши специалисты помогут рассчитать оптимальный вариант по объёму удаляемого воздуха.

Вопрос: Почему важно выдерживать скорость в живом сечении в пределах 3–4 м/с?
Ответ: При скорости ниже 3 м/с эффективность улавливания снижается — аэрозоли и газы могут рассеиваться в помещении. При скорости выше 4 м/с возрастает сопротивление системы и энергозатраты, а также возможен подсос воздуха с боков, снижающий равномерность всасывания.

Вопрос: Можно ли устанавливать панель вертикально без наклона?
Ответ: Конструкция рассчитана на угол наклона 35° к вертикали — именно он обеспечивает равномерность забора по всей плоскости. Изменение угла может ухудшить аэродинамику и снизить эффективность улавливания вредных веществ.

Вопрос: Подходит ли стандартная панель Чернобережского для литейного участка?
Ответ: Для литейных зон лучше использовать специализированные панели по типу серии 4.904‑45: они имеют увеличенную толщину металла и адаптированные габариты под условия заливки. Стандартные сварочные панели могут не выдержать эксплуатационных нагрузок в такой среде.

Вопрос: Из какой стали лучше заказывать панель, если в цехе высокая влажность и есть следы коррозии?
Ответ: В таких условиях оптимально заказывать панель из нержавеющей стали — она устойчива к коррозии и прослужит дольше. Если бюджет ограничен, можно рассмотреть оцинкованную сталь с дополнительной защитой стыков и кромок.

Вопрос: Как рассчитать требуемую производительность панели?
Ответ: Производительность определяют по площади фронтального сечения панели и нормативу 3300 м³/ч на 1 м². Например, для панели 0,6×0,645 м площадь составит ~0,387 м², а требуемый расход — примерно 1277 м³/ч. Наши инженеры сделают расчёт под ваш проект.

Вопрос: Нужно ли дополнительно ставить фильтры после панели Чернобережского?
Ответ: Сама панель — это местный отсос, а не фильтр. Для очистки удаляемого воздуха от частиц и газов в системе вентиляции предусматривают отдельные фильтрующие элементы (например, рукавные фильтры, электрофильтры или угольные модули). Мы поможем подобрать схему очистки под вашу задачу.

Вопрос: Можно ли изготовить панель нестандартного размера?
Ответ: Да: мы производим панели по индивидуальным размерам и требованиям заказчика. Для расчёта пришлите ТЗ, габариты и условия эксплуатации — подготовим предложение с параметрами и сроками изготовления.

Вопрос: Какой срок изготовления и поставки панелей?
Ответ: Стандартные панели изготавливаются от 5 до 10 рабочих дней; нестандартные — срок рассчитывается индивидуально. Срок поставки зависит от региона — уточните при заказе, и мы назовём точную дату.

Вопрос: Есть ли гарантия на панели Чернобережского?
Ответ: На панели действует гарантия производителя. Условия и срок гарантии фиксируются в договоре поставки и зависят от исполнения и условий эксплуатации.

📞 Свяжитесь с нами прямо сейчас: позвоните или оставьте заявку на сайте «Унвен» — наши специалисты подберут панель под ваш сварочный пост или литейный участок, рассчитают параметры и дадут рекомендации по монтажу.
📩 Отправьте ТЗ на почту — подготовим коммерческое предложение в течение 1 рабочего дня.

📊 Таблица производительности по типоразмерам

Как пользоваться таблицей:
Производительность рассчитана по нормативу 3300 м³/ч на 1 м² фронтального сечения. Фактические значения расхода могут корректироваться в зависимости от схемы подключения, длины и сопротивления воздуховода, а также требований по ПДК в рабочей зоне. Наши инженеры сделают точный расчёт под ваш проект.

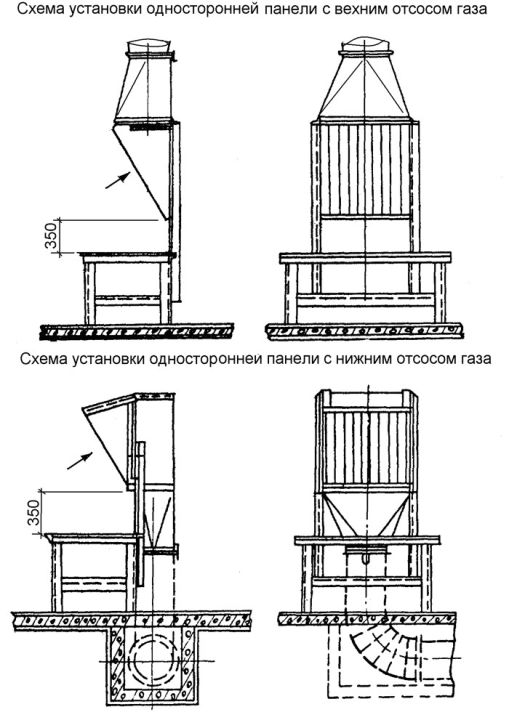

🛠 Схема монтажа на сварочном посту (алгоритм для проектировщика и монтажников)

Этот раздел можно использовать как основу для чертежа/узла монтажа.

1. Выбор места установки. Панель размещают на расстоянии 250–400 мм от зоны сварки (от кромки свариваемых деталей). Оптимально — над сварочной ванной или сбоку, чтобы поток захватывал дым сразу после образования.
2. Ориентация по забору. Для верхнего забора панель ставят ниже уровня головы сварщика; для нижнего — выше зоны дыхания, но близко к источнику дыма.
3. Угол наклона 35° к вертикали. Это штатный угол конструкции — он обеспечивает равномерность всасывания. Не менять: при отклонении эффективность падает.
4. Крепление. Используют жёсткие кронштейны/стойки с виброизоляцией (если рядом оборудование с вибрацией). Крепление должно выдерживать вес панели и возможные рывки при обслуживании.
5. Присоединение к вытяжной сети. Подключают через гибкий патрубок (для компенсации вибраций и несоосности) и далее жёсткий воздуховод. Длина прямого участка после панели — не менее 1–1,5 диаметра воздуховода для стабилизации потока.
6. Балансировка. На ответвлении ставят дроссель‑клапан для точной настройки расхода. Контроль ведут по скорости в живом сечении (анемометр в нескольких точках решётки).
7. Заземление. Панели из стали заземляют в соответствии с ПУЭ.
8. Обслуживание. Предусмотреть доступ для очистки решётки и осмотра фланцев (минимум 300 мм свободного пространства).

Что указать в проекте/чертеже:

• высотную отметку низа панели;
• угол 35° и привязку к осям помещения;
• тип крепления (к стене/стойке/потолку);
• диаметр и направление воздуховода;
• место установки дроссель‑клапана и точки замера скорости.

🆚 Сравнение с другими типами местных отсосов

Вывод: панель Чернобережского оптимальна для стационарных постов с протяжёнными швами и высокой интенсивностью работ, когда нужна стабильная и равномерная вытяжка по всей рабочей зоне.

✅ Чек‑лист для проектировщика (перед заказом и проектированием узла)

Отметьте пункты, которые нужно подтвердить для корректного подбора панели:

• Тип работ: сварка (ручная/полуавтомат/автомат), литейная зона (серия 4.904‑45).
• Габариты зоны выделения вредностей: ширина и высота, расстояние от источника до панели.
• Типоразмер и исполнение: односторонняя/двухсторонняя, верхний/нижний забор.
• Материал: оцинкованная сталь / нержавеющая сталь / спецмарка (указать агрессивность среды).
• Расход воздуха: есть ли расчёт или требуется подбор по ПДК/технологическим нормам.
• Параметры сети: диаметр воздуховода, длина участка, наличие поворотов, дроссель‑клапанов.
• Крепление: к стене, к стойке, к потолку; допустимые нагрузки и вибрации.
• Требования к монтажу: доступ для обслуживания, необходимость виброизоляции, заземление.
• Спецтребования: взрывозащита, особые габариты, нестандартные размеры.
• Интеграция с фильтрацией: нужен ли комплект «панель + фильтр» или только панель.

Если вы пришлёте заполненный чек‑лист, наши инженеры подготовят схему узла, спецификацию и коммерческое предложение под ваш объект.
