КЛАПАНЫ ПЕРЕКИДНЫЕ ИСКРОБЕЗОПАСНЫЕ И ВЗРЫВОЗАЩИЩЕННЫЕ АЗЕ 105.000-00...07
Общие сведения
Клапаны перекидные взрывозащищенные А3Е 105 серии 5.904-58, предназначенные для автоматического подключения в вентиляционную сеть резервного вентилятора при остановке рабочего. Допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газо-паровоздушные смеси всех групп по классификации ГОСТ 12.011- 78 и могут устанавливаться во взрывоопасных зонах помещений классов В-1, В-1а и В-1б. Необходимое давление в вентиляционной сети до 150 кгс/м2, скорость перемещаемой среды от 6 до 20 м/с. Необходимый минимальный динамический напор для открытия клапана 20±0,5 Па ((2±0,5) кГс/м2 ).
Конструкция клапана состоит из корпуса, во втулках которого на полуосях установлено полотно. Ось вращения полотна смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий полотно и устанавливающий клапан в открытое положение. При прекращении движения воздуха в сети рабочего вентилятора и после включения резервного полотно под воздействием воздушного потока поворачивается, тем самым открывая сеть резервного вентилятора. Указатель, расположенный на торце оси полотна (за пределом корпуса), показывает, какой канал в настоящий момент открыт.
Для предотвращения искрообразования, при работе клапана во взрывоопасных средах, детали, контактирующие при работе с поверхностью корпуса выполнены из латуни Л63. Остальные детали выполнены из стали марки Ст3.

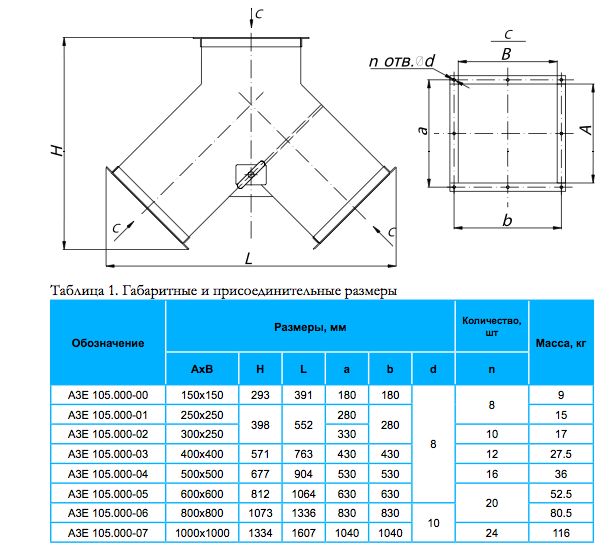

| Наименование | Ширина/высота,мм | Глубина,мм | Серия | Цена, руб. |
|---|---|---|---|---|
| А3Е 105.000-00 | 200 | 391 | 5.904-58 | 4 280.00 |
| А3Е 105.000-01 | 250 | 552 | 5.904-58 | 5 192.00 |
| А3Е 105.000-02 | 300 | 552 | 5.904-58 | 6 100.00 |
| А3Е 105.000-03 | 400 | 763 | 5.904-58 | 7 772.00 |
| А3Е 105.000-04 | 500 | 904 | 5.904-58 | 9 491.00 |
| А3Е 105.000-05 | 600 | 1064 | 5.904-58 | 11 235.00 |
| А3Е 105.000-06 | 800 | 1336 | 5.904-58 | 17 098.00 |
| А3Е 105.000-07 | 1000 | 1607 | 5.904-58 | 21 496.00 |
