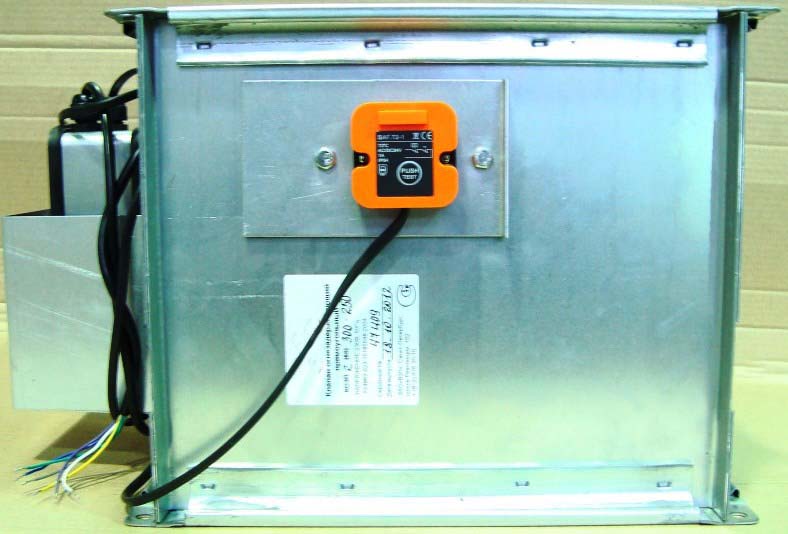

Клапан КОЗП предназначен для установки только в прямоугольные воздуховоды.

Конструктивные особенности:

• толщина заслонки - 40 мм;
• корпус клапана - цельный;
• имеются съемные люки для обслуживания;
• привод соединен с осью заслонки с помощью рычажной системы;
• привод без защитного кожуха.

Для изготовления клапанов больших сечений возможно изготовление клапана в кассетном исполнении.

Общие положения:

Клапан огнезадерживающий КОЗП, ТУ 4863-023-15185548-04, является элементом общеобменной системы вентиляции и предназначен для автоматической блокировки распространения огня (дыма) через вентиляционные каналы систем вентиляции, кондиционирования и воздушного отопления при пожаре.
Клапаны КОЗП имеют предел огнестойкости ЕI 60.

Под пределом огнестойкости противопожарных клапанов подразумевается время от начала теплового воздействия на клапан до наступления предельного состояния по огнестойкости конструкции клапана при заданном перепаде давления на закрытой заслонке.
При обозначении предела огнестойкости в соответствии с нормами пожарной безопасности НПБ 241 - 97 учитываются два вида предельных состояний:

• I - потеря теплоизолирующей способности;
• Е - потеря плотности.

Обозначение ЕI 60 (1 час) означает:

• потеря теплоизолирующей способности не менее чем через 60 мин.
• потеря плотности не менее чем через 60 мин.

Вид климатического исполнения клапанов - У3 по ГОСТ 15150.
Нормативные значения климатических факторов внешней среды при эксплуатации клапанов:

• окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы и электрическую изоляцию;
• предельные рабочие температуры окружающего воздуха - верхнее значение плюс 40 С, нижнее - минус 30 С (при отсутствии прямого воздействия атмосферных осадков и конденсации влаги на заслонке);
• среднемесячное значение относительной влажности воздуха в наиболее теплый и влажный период - 65 % при 20 С, верхнее значение - 90 % при 20 С.
• Запыленность не более 100 мг/м3.

Клапан не подлежит установке в воздуховодах и каналах помещений категорий А и Б пожаровзрывобезопасности, воздуховодах местных отсосов взрывоопасных смесей, а также воздуховодах, для которых не предусмотрены регламентные работы по периодической очистке, предотвращающей образование отложений.

Конструкция клапана КОЗУ.

Клапан огнезадерживающий состоит из корпуса, заслонки и механизма привода заслонки.
Корпус является несущей конструкцией клапана, выполнен из оцинкованной стали, имеет прямоугольные или круглые фланцы для присоединения воздуховодов и закрепления на строительной конструкции. Во внутренней полости корпуса установлены планки, на которых помещается уплотняющий материал, образующие опоры для закрытой заслонки. Для уменьшения нагрева наружной поверхности и предохранения привода, внутренняя поверхность клапанов обработана огнезащитным вспучивающимся покрытием.
Заслонка выполнена из листов огнеупорного материала. По периметру заслонки установлена термоуплотнительная лента, служащая для герметизации зазоров между корпусом и заслонкой в случае пожара. Оси жестко закреплены внутри заслонки. Вращение заслонки осуществляется в подшипниках скольжения, закрепленных в корпусе клапана.

На противопожарных клапанах устанавливаются следующие типы приводов:

• КОЗП2 - с электромеханическим приводом типа Belimo;
• КОЗП-ТЗ - с тепловым замком и возвратной пружиной;
• КОЗП1-ТЗ - с электромеханическим приводом и тепловым замком.


Принципы работы
Нормальное положение привода - открытое.
При обнаружении пожара привод обеспечивает четыре независимых способа закрытия заслонки клапана КОЗП:

• автоматически по сигналу от средств пожарной автоматики;
• автоматически при достижении температуры в 72°С внутри или снаружи клапана при срабатывании ТРУ;
• дистанционно по сигналу со щита управления;
• вручную с помощью тумблера, установленного на датчике с ТРУ (в месте установки клапана).

Контроль положения заслонки клапана осуществляется при подключении световой индикации к соответствующим выводам S1...S6 микропереключателей сигнализации конечных положений клапана.

Дымовые клапана

Все клапана КОЗП могут использоваться в качестве клапанов противодымной вентиляции (дымоудаления). В соответствии с НБП 241-97 дымовые клапаны устанавливаются в проемах ограждающих конструкций приточно-вытяжных каналов систем противодымной защиты.
Дымовые клапаны выполняют следующие функции:

• обеспечение удаление дыма из помещений с очагом пожара или смежных с ним помещений на этаже, где возник пожар;
• снижение подсоса воздуха в канал дымоудаления на других этажах здания до требуемого уровня;
• обеспечение подачи воздуха в защищаемые от задымления помещения (незадымляемые лестничные клетки, тамбур-шлюзы и т.д.)

Особенности клапана КОЗ в качестве дымового.

• Нормальное положение заслонки - закрытое.
• В комплект поставки привода не входит терморазмыкающее устройство ТРУ.
• Обозначение предела огнестойкости - Е60.

Основные технические характеристики КОЗП

• Максимальное рабочее давление (перепад давления при закрытой заслонке) - 1000 Па.
• Коэффициент местных сопротивлений полностью открытого клапана не превышает 0,04.
• Потери давления в полностью открытых огнезадерживающих клапанах в зависимости от расходов воздушного потока представлены на рисунке
• Сопротивление дымогазопроницанию в закрытом положении, 1/кг-м, не менее 1-10.
• Рекомендуемая скорость газа через проходное сечение клапана не более 20 м*с-1
• Закрытие (открытие) заслонки огнезадерживающего клапана КОЗ осуществляется электромеханическим приводом.
• Клапаны КОЗ оснащены двухпозиционным (открыт - закрыт) электромеханическим приводом швейцарской фирмы BELIMO, имеющим два ТРУ (терморазмыкающих устройства). Они смонтированы внутри концевого датчика, устанавливаемого на корпусе клапана или на воздуховоде в непосредственной близости от клапана. ТРУ-1 срабатывает, если температура воздуха вблизи датчика превышает 72°С. ТРУ-2 срабатывает при превышении температуры в 72°С внутри клапана или воздуховода.
• Последовательное соединение термовыключателей позволяет при срабатывании любого из них привести привод в охранное положение


Другие калапаны огнезадерживающие КОЗ:

• Клапан огнезадерживающий универсальный КОЗУ
• Клапан огнезадерживающий круглый КОЗК

---
