Секции оребренные змеевиковые СО-110-02УХЛ3, СО-170-02УХЛ3

Секции оребренные змеевиковые СО-110-02, СО-170-02 предназначены для предварительного подогрева воздуха перед воздухонагревателем в энергетических котлоагрегатах ТЭЦ и ГРЭС.

Условия эксплуатации
Умеренно-холодный климат (УХЛ) категории размещения 3 по ГОСТ 15150-69. Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.

Греющий теплоноситель - сухой насыщенный (перегретый) пар по СНиП 2.04.07-86 температурой не более 300 °С, давлением до 1,6 МПа.

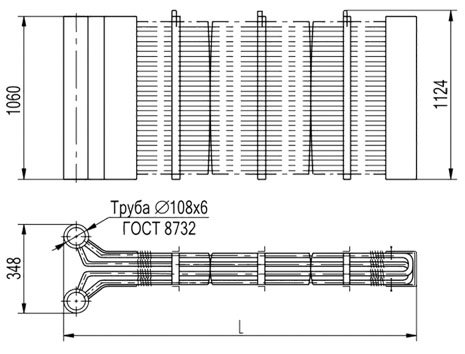

Теплоотдающий элемент изделия (ТОЭ) выполнен на стальной бесшовной несущей трубе ø 16х2,5 мм с алюминиевым накатным оребрением ø 37 мм. Промежуточные стойки и гребенки служат для поддержания теплоотдающих элементов от провисания и соприкосновения друг с другом. ТОЭ защищен патентом № 30960 на полезную модель с приоритетом от 25.03.2003 г.

Кроме того, по заказу Покупателя размеры секции, диаметр оребрения ТОЭ, а также материальное исполнение могут быть изменены. За последние годы разработан и изготовлен ряд модификаций секций оребренных змеевиковых.

Секции оребренные змеевиковые нового поколения СО-110-02, СО-170-02 разработаны и выпускаются как альтернатива СО-110-01, СО-170-01. Габаритные и присоединительные размеры их полностью совпадают, что позваляет без пробелм производить замену оборудования при реконструкции или ремонте объектов. За счет применения накатного алюминиевого оребрения секции СО-110-02, по сравнению с секциями СО-110-01 со стальным петельно-проволочным оребрением, обладают рядом преимуществ: уменьшено аэродинамическое сопротивление, улучшены теплотехнические характеристики, при этом их масса ниже на 26 %, а поверхность теплообмена менее подвержена загрязнениям и легче поддается очистке за счет конструктивного исполнения теплоотдающего элемента, что значительно увеличивает срок эксплуатации изделия. Сравнительные испытания модулей поверхности нагрева СО-110-01 и СО-110-02, проведенные аттестованной лабораторией, и последующие расчеты по ГОСТ 26548-85, показали, что СО-110-02 имеет теплотехнические характеристики на 28% выше, чем СО-110-01.

Предприятия энергетической отрасли, убедившись в преимуществах секций оребренных СО-110-02, в течение последних пяти лет приобретают именно эту продукцию.
