Воздухонагреватели ВНВ113МС и ВНВ113МБ
Общие сведения
Воздухонагреватели разработаны в замен ранее выпускаемым пластинчатым калориферам КМС-... и КМБ-... и предназначены для нагрева (охлаждения) воздуха в системах отопления, вентиляции и кондиционирования воздуха в условиях умеренного климата категории размещения 3 по ГОСТ 15150-69.
Греющий теплоноситель - горячая (перегретая) вода по ГОСТ 20995-75 температурой не более 190 °С и давлением не более 1,2 МПа.
Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.
Трубный пучек - шахматный, из биметаллических теплоотдающих элементов, выполненных на несущей стальной электросварной трубе ø 16 х 1,5 мм со спирально-накатным алюминиевым оребрением.
Воздухонагреватели по внутреннему греющему теплоносителю изготавливаются в четырех ходовом исполнении.
Рекомендации по подбору калориферов
Греющий теплоноситель - горячая (перегретая) вода по ГОСТ 20995-75 температурой не более 190 °С и давлением не более 1,2 МПа.
Воздух должен быть с предельно-допустимым содержанием химически агрессивных веществ по ГОСТ 12.1.005-88 с запыленностью не более 0,5 мг/м3 и не содержать липких веществ и волокнистых материалов.
Трубный пучек - шахматный, из биметаллических теплоотдающих элементов, выполненных на несущей стальной электросварной трубе ø 16 х 1,5 мм со спирально-накатным алюминиевым оребрением.
Воздухонагреватели по внутреннему греющему теплоносителю изготавливаются в четырех ходовом исполнении.
Рекомендации по подбору калориферов
Технические характеристики
Показать
| Наименование | Площадь поверхности нагрева, м2 | Площадь фронтального сечения, м2 | Площадь сечения для прохода теплоносителя, м2 | Длина, мм | Высота, мм | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| ВНВ113 МС-302 | 9,1 | 0,189 | 0,000763 | 600 | 390 | формируется | |
| ВНВ113 МБ-403 | 16,6 | 0,255 | 0,00139 | 600 | 510 | формируется | |
| ВНВ113 МБ-404 | 21,3 | 0,324 | 0,00139 | 750 | 510 | формируется | |
| ВНВ113 МБ-405 | 27,4 | 0,416 | 0,00179 | 750 | 640 | формируется | |
| ВНВ113 МБ-406 | 33,3 | 0,504 | 0,00179 | 900 | 640 | формируется | |
| ВНВ113 МБ-407 | 40,7 | 0,607 | 0,00219 | 900 | 760 | формируется | |
| ВНВ113 МБ-408 | 48 | 0,713 | 0,00219 | 1050 | 760 | формируется | |
| ВНВ113 МБ-409 | 56,7 | 0,834 | 0,00259 | 1050 | 880 | формируется | |
| ВНВ113 МБ-410 | 65,3 | 0,958 | 0,00259 | 1200 | 880 | формируется | |
| ВНВ113 МБ-402 | 11,9 | 0,189 | 0,000995 | 600 | 390 | формируется | |
| ВНВ113 МС-311 | 57 | 1,108 | 0,00226 | 1200 | 1010 | формируется | |
| ВНВ113 МС-303 | 12,7 | 0,255 | 0,00106 | 600 | 510 | формируется | |
| ВНВ113 МС-304 | 16,2 | 0,324 | 0,00106 | 750 | 510 | формируется | |
| ВНВ113 МС-305 | 20,8 | 0,416 | 0,00136 | 750 | 640 | формируется | |
| ВНВ113 МС-306 | 25,3 | 0,504 | 0,00136 | 900 | 640 | формируется | |
| ВНВ113 МС-307 | 30,9 | 0,607 | 0,00166 | 900 | 760 | формируется | |
| ВНВ113 МС-308 | 36,4 | 0,713 | 0,00166 | 1050 | 760 | формируется | |
| ВНВ113 МС-309 | 42,9 | 0,834 | 0,00196 | 1050 | 880 | формируется | |
| ВНВ113 МС-310 | 49,4 | 0,958 | 0,00196 | 1200 | 880 | формируется | |
| ВНВ113 МБ-411 | 75,4 | 1,108 | 0,00298 | 1200 | 1010 | формируется |
Габаритные и присоединительные размеры воздухонагревателей ВНВ113МС и ВНВ113МБ

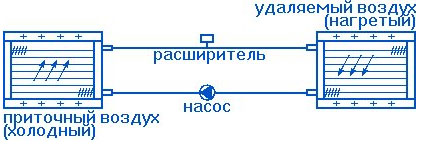

Схема применения калориферов в качестве теплоутилизаторов
Страна происхождения: Россия
Цена: формируется
