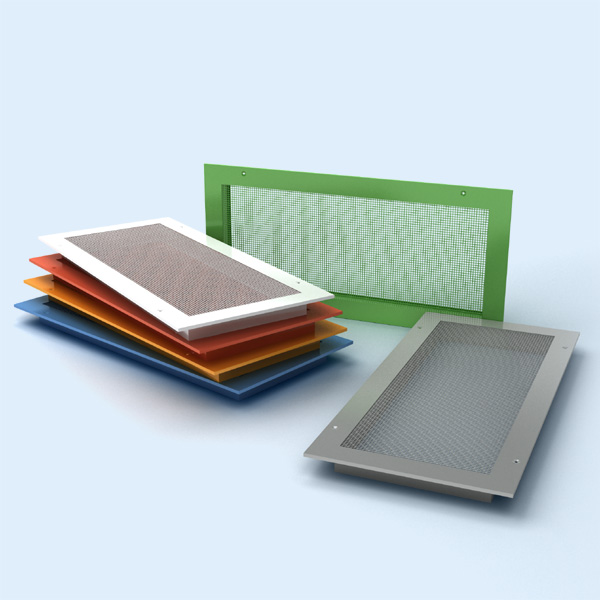

Вентиляционные решетки ВР-С, ВР-С1

Решетки ВР-С, ВР-С1 (сетчатые) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

Конструкция

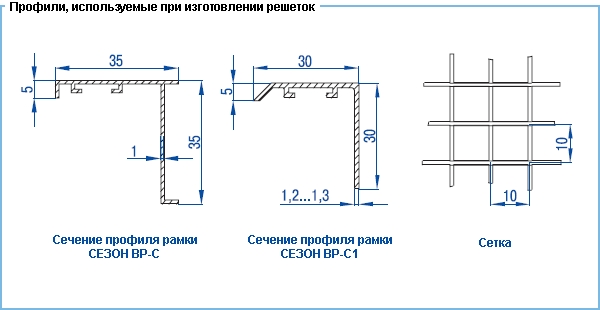

Решетки изготовлены из алюминиевого профиля в виде рамки и сетки с квадратными ячейками 10×10 мм. Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.

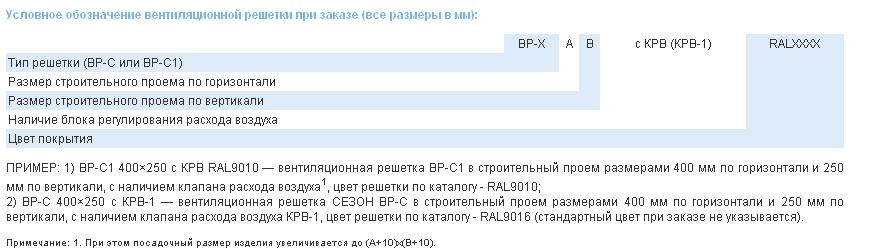

Стандартный цвет покрытия — белый RAL9016 — при заказе не указывается (возможно окрашивание в любой другой цвет, согласно каталогу цветов RAL).

Для решеток ВР-С предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1, а для решеток ВР-С1 клапаном расхода воздуха КРВ. Оба типа решеток могут оснащаться адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

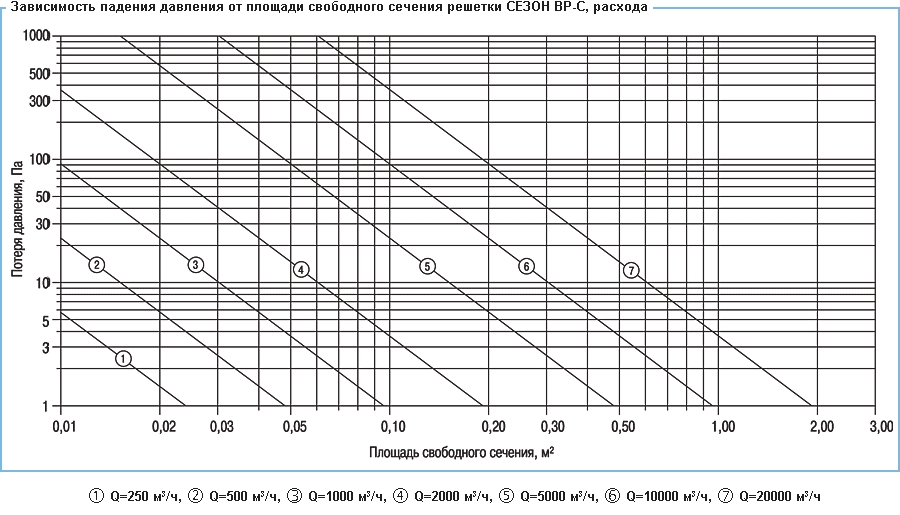

Коэффициент свободного сечения решетки ВР-С, ВР-С1 Кс.с.= 0,80

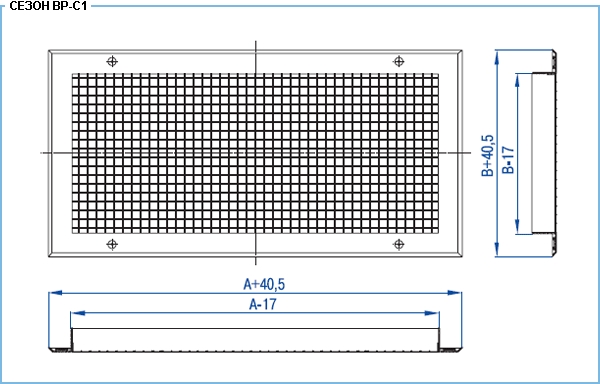

Отличие решеток ВР-С и ВР-С1 состоит в различной конфигурации рамочного профиля.

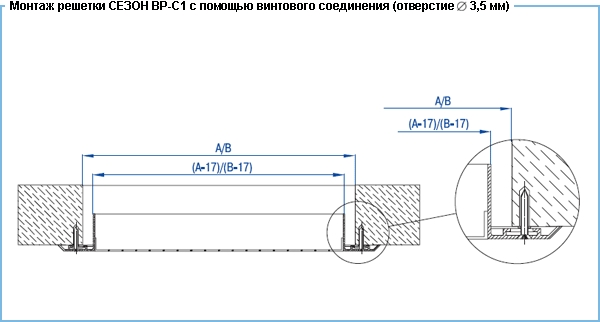

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Высота, мм	Ширина, мм	Fc.c, м2	м, кг	Цена, руб.
ВР-С	100	100	0,0051	0,16	не указана
ВР-С	100	150	0,0083	0,19	не указана
ВР-С	100	200	0,0115	0,23	не указана
ВР-С	100	250	0,0147	0,26	не указана
ВР-С	100	300	0,0179	0,29	не указана
ВР-С	100	400	0,0243	0,36	не указана
ВР-С	100	500	0,0307	0,43	не указана
ВР-С	100	600	0,0371	0,5	не указана
ВР-С	100	700	0,0435	0,57	не указана
ВР-С	100	800	0,0499	0,63	не указана
ВР-С	100	900	0,0563	0,7	не указана
ВР-С	100	1000	0,0527	0,77	не указана
ВР-С	150	100	0,0083	0,19	не указана
ВР-С	150	150	0,0135	0,23	не указана
ВР-С	150	200	0,0187	0,27	не указана
ВР-С	150	250	0,0239	0,31	не указана
ВР-С	150	300	0,0291	0,35	не указана
ВР-С	150	400	0,0395	0,43	не указана
ВР-С	150	500	0,0499	0,51	не указана
ВР-С	150	600	0,0603	0,59	не указана
ВР-С	150	700	0,0707	0,67	не указана
ВР-С	150	800	0,0811	0,75	не указана
ВР-С	150	900	0,0915	0,83	не указана
ВР-С	150	1000	0,1019	0,91	не указана
ВР-С	200	100	0,0115	0,23	не указана
ВР-С	200	150	0,0187	0,27	не указана
ВР-С	200	200	0,0259	0,32	не указана
ВР-С	200	250	0,0331	0,37	не указана
ВР-С	200	300	0,0(03	0,41	не указана
ВР-С	200	400	0,0547	0,5	не указана
ВР-С	200	500	0,0691	0,6	не указана
ВР-С	200	600	0,0835	0,69	не указана
ВР-С	200	700	0,0979	0,78	не указана
ВР-С	200	800	0,1123	0,87	не указана
ВР-С	200	900	0,1287	0,96	не указана
ВР-С	200	1000	0,1411	1,06	не указана
ВР-С	250	100	0,0147	0,26	не указана
ВР-С	250	150	0,0239	0,31	не указана
ВР-С	250	200	0,0331	0,37	не указана
ВР-С	250	250	0,0423	0,42	не указана
ВР-С	250	300	0,0515	0,47	не указана
ВР-С	250	400	0,0699	0,57	не указана
ВР-С	250	500	0,0883	0,68	не указана
ВР-С	250	600	0,1067	0,78	не указана
ВР-С	250	700	0,1251	0,89	не указана
ВР-С	250	800	0,1435	0,99	не указана
ВР-С	250	900	0,1619	1,1	не указана
ВР-С	250	1000	0,1803	1,2	не указана
ВР-С	300	100	0,0179	0,29	не указана
ВР-С	300	150	0,0291	0,35	не указана
ВР-С	300	200	0,0403	0,41	не указана
ВР-С	300	250	0,0515	0,47	не указана
ВР-С	300	300	0,0827	0,53	не указана
ВР-С	300	400	0,0851	0,64	не указана
ВР-С	300	500	0,1075	0,7	не указана
ВР-С	300	600	0,1299	0,88	не указана
ВР-С	300	700	0,1523	0,99	не указана
ВР-С	300	800	0,1747	1,11	не указана
ВР-С	300	900	0,1971	1,23	не указана
ВР-С	300	1000	0,2195	1,34	не указана
ВР-С	400	100	0,0243	0,36	не указана
ВР-С	400	150	0,0395	0,43	не указана
ВР-С	400	200	0,0547	0,5	не указана
ВР-С	400	250	0,0699	0,57	не указана
ВР-С	400	300	0,0351	0,64	не указана
ВР-С	400	400	0,1155	0,79	не указана
ВР-С	400	500	0,1459	0,93	не указана
ВР-С	400	600	0,1763	1,07	не указана
ВР-С	400	700	0,2067	1,21	не указана
ВР-С	400	800	0,2371	135	не указана
ВР-С	400	900	0,2675	1,49	не указана
ВР-С	400	1000	0,2979	1,63	не указана
ВР-С	500	100	0,0307	0,43	не указана
ВР-С	500	150	0,0499	0,51	не указана
ВР-С	500	200	0,0691	0,6	не указана
ВР-С	500	250	0,0883	0,66	не указана
ВР-С	500	300	0,1075	0,76	не указана
ВР-С	500	400	0,1459	0,93	не указана
ВР-С	500	500	0,1643	1,09	не указана
ВР-С	500	600	0,2227	1,26	не указана
ВР-С	500	700	0,2611	1,42	не указана
ВР-С	500	800	0,2995	1,59	не указана
ВР-С	500	900	0,3379	1,75	не указана
ВР-С	500	1000	3763	1,92	не указана
ВР-С	600	100	0,0371	0,5	не указана
ВР-С	600	150	0,0603	0,59	не указана
ВР-С	600	200	0,0835	0,69	не указана
ВР-С	600	250	0,1067	0,78	не указана
ВР-С	600	300	0,1299	0,88	не указана
ВР-С	600	400	0,1763	1,07	не указана
ВР-С	600	500	0,2227	1,26	не указана
ВР-С	600	600	0,2691	1,45	не указана
ВР-С	600	700	0,3155	1,64	не указана
ВР-С	600	800	0,3619	1,82	не указана
ВР-С	600	900	0,4083	2,01	не указана
ВР-С	600	1000	0,4547	2,2	не указана
ВР-С	700	100	0,0435	0,57	не указана
ВР-С	700	150	0,0707	0,67	не указана
ВР-С	700	200	0,0979	0,78	не указана
ВР-С	700	250	0,1251	0,89	не указана
ВР-С	700	300	0,1523	0,99	не указана
ВР-С	700	400	0,2067	1,21	не указана
ВР-С	700	500	0,2611	1,42	не указана
ВР-С	700	600	3155	1,64	не указана
ВР-С	700	700	0,3699	1,85	не указана
ВР-С	700	800	0,4243	2,06	не указана
ВР-С	700	900	0,4767	2,28	не указана
ВР-С	700	1000	0,5331	2,49	не указана
ВР-С	800	100	0,0499	0,63	не указана
ВР-С	800	150	0,0811	0,75	не указана
ВР-С	800	200	0,1123	0,87	не указана
ВР-С	800	250	0,1435	0,99	не указана
ВР-С	800	300	0,1747	1,11	не указана
ВР-С	800	400	0,2371	1,35	не указана
ВР-С	800	500	0,2995	1,59	не указана
ВР-С	800	600	3619	1,82	не указана
ВР-С	800	700	0,4243	2,06	не указана
ВР-С	800	800	0,4867	2,3	не указана
ВР-С	800	900	0,5491	2,54	не указана
ВР-С	800	1000	0,6115	2,78	не указана
ВР-С	900	100	0,0563	0,7	не указана
ВР-С	900	150	0,0915	0,83	не указана
ВР-С	900	200	0,1267	0,96	не указана
ВР-С	900	250	0,1619	1,1	не указана
ВР-С	900	300	0,1971	1,23	не указана
ВР-С	900	400	0,2675	1,49	не указана
ВР-С	900	500	0,3379	1,75	не указана
ВР-С	900	600	0,4083	2,01	не указана
ВР-С	900	700	0,4787	2,28	не указана
ВР-С	900	800	0,5491	2,54	не указана
ВР-С	900	900	0,6195	2,8	не указана
ВР-С	900	1000	0,6899	3,06	не указана
ВР-С	1000	100	0,0627	0,77	не указана
ВР-С	1000	150	0,1019	0,91	не указана
ВР-С	1000	200	0,1411	1,06	не указана
ВР-С	1000	250	0,1803	1,2	не указана
ВР-С	1000	300	0,2195	1,34	не указана
ВР-С	1000	400	0,2979	1,63	не указана
ВР-С	1000	500	0,3763	1,92	не указана
ВР-С	1000	600	0,4547	2,2	не указана
ВР-С	1000	700	0,5331	2,49	не указана
ВР-С	1000	800	0,6115	2,78	не указана
ВР-С	1000	900	0,6899	3,06	не указана
ВР-С	1000	1000	0,7683	3,35	не указана
ВР-С1	100	100	0,005	0,16	не указана
ВР-С1	100	150	0,0064	0,19	не указана
ВР-С1	100	200	0,012	0,23	не указана
ВР-С1	100	250	0,015	0,26	не указана
ВР-С1	100	300	0,018	0,3	не указана
ВР-С1	100	400	0,025	0,37	не указана
ВР-С1	100	500	0,031	0,44	не указана
ВР-С1	100	600	0,037	0,51	не указана
ВР-С1	100	700	0,044	0,58	не указана
ВР-С1	100	800	0,05	0,65	не указана
ВР-С1	100	900	0,057	0,72	не указана
ВР-С1	100	1000	0,063	0,8	не указана
ВР-С1	150	100	0,008	0,19	не указана
ВР-С1	150	150	0,0136	0,23	не указана
ВР-С1	150	200	0,019	0,27	не указана
ВР-С1	150	250	0,024	0,32	не указана
ВР-С1	150	300	0,029	0,36	не указана
ВР-С1	150	400	0,04	0,44	не указана
ВР-С1	150	500	0,05	0,52	не указана
ВР-С1	150	600	0,061	0,61	не указана
ВР-С1	150	700	0,071	0,69	не указана
ВР-С1	150	800	0,081	0,77	не указана
ВР-С1	150	900	0,092	0,86	не указана
ВР-С1	150	1000	0,102	0,94	не указана
ВР-С1	200	100	0,012	0,23	не указана
ВР-С1	200	150	0,01 SB	0,27	не указана
ВР-С1	200	200	0,026	0,32	не указана
ВР-С1	200	250	0,033	0,37	не указана
ВР-С1	200	300	0,041	0,42	не указана
ВР-С1	200	400	0,055	0,51	не указана
ВР-С1	200	500	0,069	0,61	не указана
ВР-С1	200	600	0,084	0,7	не указана
ВР-С1	200	700	0,098	0,8	не указана
ВР-С1	200	800	0,113	0,89	не указана
ВР-С1	200	900	0,127	0,99	не указана
ВР-С1	200	1000	0,142	1,09	не указана
ВР-С1	250	100	0,015	0,26	не указана
ВР-С1	250	150	0,024	0,32	не указана
ВР-С1	250	200	0,033	0,37	не указана
ВР-С1	250	250	0,043	0,42	не указана
ВР-С1	250	300	0,052	0,48	не указана
ВР-С1	250	400	0,07	59	не указана
ВР-С1	250	500	0,069	0,089	не указана
ВР-С1	250	600	0,107	0,107	не указана
ВР-С1	250	700	0,125	0,91	не указана
ВР-С1	250	800	0,144	1,02	не указана
ВР-С1	250	900	0,162	1,12	не указана
ВР-С1	250	1000	0,181	1,23	не указана
ВР-С1	300	100	0,018	0,3	не указана
ВР-С1	300	150	0,0293	0,36	не указана
ВР-С1	300	200	0,041	0,42	не указана
ВР-С1	300	250	0,052	0,48	не указана
ВР-С1	300	300	0,063	0,54	не указана
ВР-С1	300	400	0,085	0,66	не указана
ВР-С1	300	500	0,108	0,78	не указана
ВР-С1	300	600	0,13	0,9	не указана
ВР-С1	300	700	0,153	1,02	не указана
ВР-С1	300	800	0,175	1,14	не указана
ВР-С1	300	900	0,198	1,26	не указана
ВР-С1	300	1000	0,22	1,38	не указана
ВР-С1	400	100	0,025	0,37	не указана
ВР-С1	400	150	0,0397	0,44	не указана
ВР-С1	400	200	0,055	0,51	не указана
ВР-С1	400	250	0,07	0,59	не указана
ВР-С1	400	300	0,065	0,66	не указана
ВР-С1	400	400	0,116	0,8	не указана
ВР-С1	400	500	0,146	0,95	не указана
ВР-С1	400	600	0,177	1,09	не указана
ВР-С1	400	700	0,207	1,23	не указана
ВР-С1	400	800	0,238	1,38	не указана
ВР-С1	400	900	0,268	1,52	не указана
ВР-С1	400	1000	0,293	1,67	не указана
ВР-С1	500	100	0,031	0,44	не указана
ВР-С1	500	150	0,0501	0,52	не указана
ВР-С1	500	200	0,069	0,61	не указана
ВР-С1	500	250	0,089	0,69	не указана
ВР-С1	500	300	0,108	0,76	не указана
ВР-С1	500	400	0,146	0,95	не указана
ВР-С1	500	500	0,185	1,11	не указана
ВР-С1	500	600	0,223	1,28	не указана
ВР-С1	500	700	0,262	1*	не указана
ВР-С1	500	800	0,3	1,62	не указана
ВР-С1	500	900	0,333	1,79	не указана
ВР-С1	500	1000	0,377	1,95	не указана
ВР-С1	600	100	0,037	0,51	не указана
ВР-С1	600	150	0,0605	0,61	не указана
ВР-С1	600	200	0,084	0,7	не указана
ВР-С1	600	250	0,107	0,8	не указана
ВР-С1	600	300	0,13	0,9	не указана
ВР-С1	600	400	0,177	1,09	не указана
ВР-С1	600	500	0,223	1,28	не указана
ВР-С1	600	600	0,27	1,47	не указана
ВР-С1	600	700	0,316	1,67	не указана
ВР-С1	600	800	0,362	1,86	не указана
ВР-С1	600	900	0,409	2,05	не указана
ВР-С1	600	1000	0,455	2,24	не указана
ВР-С1	700	100	0,044	0,58	не указана
ВР-С1	700	150	0,071	0,69	не указана
ВР-С1	700	200	0,096	0,8	не указана
ВР-С1	700	250	0,125	0,91	не указана
ВР-С1	700	300	0,153	1,02	не указана
ВР-С1	700	400	0,207	1,23	не указана
ВР-С1	700	500	0,262	1*	не указана
ВР-С1	700	600	0,316	1,67	не указана
ВР-С1	700	700	0,37	1,38	не указана
ВР-С1	700	800	0,425	2,1	не указана
ВР-С1	700	900	0,479	2,32	не указана
ВР-С1	700	1000	0,534	2,53	не указана
ВР-С1	800	100	0,05	0,65	не указана
ВР-С1	800	150	0,0814	0,77	не указана
ВР-С1	800	200	0,113	0,89	не указана
ВР-С1	800	250	0,144	1,02	не указана
ВР-С1	800	300	0,175	1,14	не указана
ВР-С1	800	400	0,238	1,38	не указана
ВР-С1	800	500	0,3	1,62	не указана
ВР-С1	800	600	0,362	1,86	не указана
ВР-С1	800	700	0,425	2,1	не указана
ВР-С1	800	800	0,487	2,34	не указана
ВР-С1	800	900	0,55	2,58	не указана
ВР-С1	800	1000	0,612	2,82	не указана
ВР-С1	900	100	0,057	0,72	не указана
ВР-С1	900	150	0,0916	0,86	не указана
ВР-С1	900	200	0,127	0,99	не указана
ВР-С1	900	250	0,162	1,12	не указана
ВР-С1	900	300	0,198	1,26	не указана
ВР-С1	900	400	0,268	1,52	не указана
ВР-С1	900	500	0,338	1,79	не указана
ВР-С1	900	600	0,407	2,05	не указана
ВР-С1	900	700	0,479	2,32	не указана
ВР-С1	900	800	0,55	2,58	не указана
ВР-С1	900	900	0,62	2,85	не указана
ВР-С1	900	1000	0,691	3,11	не указана
ВР-С1	1000	100	0,063	0,6	не указана
ВР-С1	1000	150	0,1023	0,94	не указана
ВР-С1	1000	200	0,142	1,09	не указана
ВР-С1	1000	250	0,181	1,23	не указана
ВР-С1	1000	300	0,22	1,36	не указана
ВР-С1	1000	400	0,298	1,67	не указана
ВР-С1	1000	500	0,377	1,95	не указана
ВР-С1	1000	600	0,455	2,24	не указана
ВР-С1	1000	700	0,534	2,53	не указана
ВР-С1	1000	800	0,612	2,82	не указана
ВР-С1	1000	900	0,691	3,11	не указана
ВР-С1	1000	1000	0,769	3,4	не указана

Посмотреть полный список технических характеристик

Условное обозначение вентиляционной решетки ВР-С, ВР-С1 при заказе (все размеры посадочные, в мм)

Посадочные размеры и сечение профиля вентиляционной решетки ВР-С

Посадочные размеры и сечение профиля вентиляционной решетки ВРС1

Профили, изпользуемые при изготовлении решеток вентиляционной решетки ВР-С, ВР-С1

Монтаж решетки ВР-С с помощью винтового соединения (отверстие 3,5 мм)

Монтаж решетки ВР-С1 с помощью винтового соединения (отверстие 3,5 мм)

Установка на решетку ВР-С КРВ

Установка на решетку ВР-С1 КРВ1

Зависимость падения давления от площади свободного сечения решетки ВР-С, ВР-С1, расхода воздуха

Зависимость дальнобойности струи от площади расхода свободного сечения решеток серии ВР-С, ВР-С1, расхода воздуха

Страна происхождения: Россия

Цена: не указана

Оформить заявку
