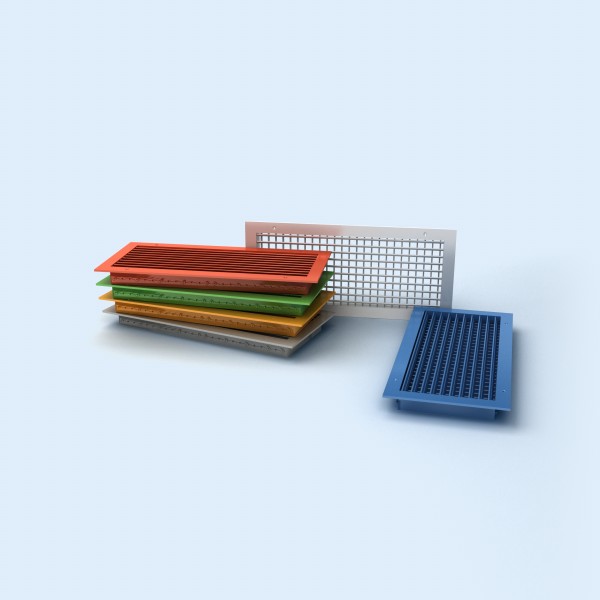

Вентиляционные решетки ВР-КВ

Общие сведения

Решетки ВР-КВ (горизонтально-вертикальное расположение индивидуально регулируемых жалюзи) используются в приточно-вытяжной вентиляции и системах кондиционирования воздуха и предназначены для монтажа в воздуховоды или строительные проемы помещений различных типов и назначений.

Конструкция

Решетки изготовлены из алюминиевого профиля в виде рамки с горизонтально и вертикально расположенными каплевидными жалюзи, углы наклона которых устанавливаются индивидуально и регулируются независимо друг от друга для направления потока воздуха в необходимую сторону. Конструкция решетки предусматривает как стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки), так и скрытое крепление с помощью защелок. Изготовитель не рекомендует применять крепление на защелках для изделий с посадочными размерами больше чем 600х600 мм.

В качестве защитно-декоративного покрытия применяется порошковая полиэфирная краска.
Стандартный цвет покрытия – белый RAL 9016 при заказе не указывается (возможно окрашивание в любой другой цвет согласно каталогу цветов RAL).

Для решеток ВР-КВ предусмотрена возможность оснащения клапаном расхода воздуха КРВ-1 и адаптером для присоединения к воздуховоду. Адаптеры могут быть как с боковым, так и с осевым присоединением к воздуховоду круглого либо прямоугольного сечения.

Особенности конструкции

В отличии от решеток ВР-ГВ изменены профили рамки и жалюзи. Применение нового профиля жалюзи решетки ВР-КВ обеспечивает улучшенные аэродинамические параметры изделия.

Ассортимент решеток данной серии включает в себя изделия стандартных типоразмеров, а также возможно изготовление решеток любых размеров, с шагом 1 мм. Ограничение по минимальным и максимальным размерам согласно таблице.

Коэффициент свободного сечения решетки ВР-КВ Кс.с.= 0,62.

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Высота, мм	Ширина, мм	Fc.c, м2	m, кг	Цена, руб.
ВР-КВ	100	100	0,0053	0,23	не указана
ВР-КВ	100	150	0,0081	0,3	не указана
ВР-КВ	100	200	0,0111	0,37	не указана
ВР-КВ	100	250	0,0139	0,44	не указана
ВР-КВ	100	300	0,017	0,5	не указана
ВР-КВ	100	400	0,0229	0,63	не указана
ВР-КВ	100	500	0,029	0,77	не указана
ВР-КВ	100	600	0,032	0,94	не указана
ВР-КВ	100	700	0,038	1,07	не указана
ВР-КВ	100	800	0,044	1,21	не указана
ВР-КВ	100	900	0,05	1,34	не указана
ВР-КВ	100	1000	0,055	1,47	не указана
ВР-КВ	100	1100	0,0586	1,65	не указана
ВР-КВ	100	1200	0,0645	1,78	не указана
ВР-КВ	100	1300	0,0703	1,92	не указана
ВР-КВ	100	1400	0,0762	2,05	не указана
ВР-КВ	100	1500	0,082	2,18	не указана
ВР-КВ	100	1600	0,085	2,36	не указана
ВР-КВ	100	1700	0,091	2,49	не указана
ВР-КВ	100	1800	0,097	2,62	не указана
ВР-КВ	100	1900	0,103	2,76	не указана
ВР-КВ	100	2000	0,109	2,89	не указана
ВР-КВ	150	100	0,0081	0,3	не указана
ВР-КВ	150	150	0,0123	0,4	не указана
ВР-КВ	150	200	0,017	0,49	не указана
ВР-КВ	150	250	0,0212	0,58	не указана
ВР-КВ	150	300	0,0259	0,67	не указана
ВР-КВ	150	400	0,0349	0,85	не указана
ВР-КВ	150	500	0,044	1,03	не указана
ВР-КВ	150	600	0,049	1,28	не указана
ВР-КВ	150	700	0,058	1,46	не указана
ВР-КВ	150	800	0,067	1,64	не указана
ВР-КВ	150	900	0,075	1,82	не указана
ВР-КВ	150	1000	0,084	2	не указана
ВР-КВ	150	1100	0,0891	2,25	не указана
ВР-КВ	150	1200	0,0981	2,43	не указана
ВР-КВ	150	1300	0,107	2,61	не указана
ВР-КВ	150	1400	0,1159	2,8	не указана
ВР-КВ	150	1500	0,1249	2,98	не указана
ВР-КВ	150	1600	0,13	3,22	не указана
ВР-КВ	150	1700	0,139	3,4	не указана
ВР-КВ	150	1800	0,148	3,59	не указана
ВР-КВ	150	1900	0,157	3,77	не указана
ВР-КВ	150	2000	0,165	3,95	не указана
ВР-КВ	200	100	0,0111	0,37	не указана
ВР-КВ	200	150	0,017	0,49	не указана
ВР-КВ	200	200	0,0235	0,59	не указана
ВР-КВ	200	250	0,0294	0,71	не указана
ВР-КВ	200	300	0,0359	0,81	не указана
ВР-КВ	200	400	0,0482	1,03	не указана
ВР-КВ	200	500	0,061	1,25	не указана
ВР-КВ	200	600	0,067	1,56	не указана
ВР-КВ	200	700	0,08	1,78	не указана
ВР-КВ	200	800	0,092	2	не указана
ВР-КВ	200	900	0,104	2,23	не указана
ВР-КВ	200	1000	0,117	2,45	не указана
ВР-КВ	200	1100	0,1235	2,75	не указана
ВР-КВ	200	1200	0,1358	2,98	не указана
ВР-КВ	200	1300	0,1482	3,2	не указана
ВР-КВ	200	1400	0,1605	3,42	не указана
ВР-КВ	200	1500	0,1729	3,64	не указана
ВР-КВ	200	1600	0,18	3,95	не указана
ВР-КВ	200	1700	0,192	4,17	не указана
ВР-КВ	200	1800	0,204	4,39	не указана
ВР-КВ	200	1900	0,217	4,61	не указана
ВР-КВ	200	2000	0,229	4,83	не указана
ВР-КВ	250	100	0,0139	0,44	не указана
ВР-КВ	250	150	0,0212	0,58	не указана
ВР-КВ	250	200	0,0294	0,71	не указана
ВР-КВ	250	250	0,0367	0,85	не указана
ВР-КВ	250	300	0,0448	0,98	не указана
ВР-КВ	250	400	0,0602	1,25	не указана
ВР-КВ	250	500	0,076	1,52	не указана
ВР-КВ	250	600	0,084	1,9	не указана
ВР-КВ	250	700	0,099	2,17	не указана
ВР-КВ	250	800	0,115	2,44	не указана
ВР-КВ	250	900	0,13	2,71	не указана
ВР-КВ	250	1000	0,146	2,98	не указана
ВР-КВ	250	1100	0,154	3,36	не указана
ВР-КВ	250	1200	0,1694	3,63	не указана
ВР-КВ	250	1300	0,1849	3,9	не указана
ВР-КВ	250	1400	0,2003	4,16	не указана
ВР-КВ	250	1500	0,2157	4,43	не указана
ВР-КВ	250	1600	0,224	4,81	не указана
ВР-КВ	250	1700	0,24	5,08	не указана
ВР-КВ	250	1800	0,255	5,35	не указана
ВР-КВ	250	1900	0,27	5,62	не указана
ВР-КВ	250	2000	0,286	5,89	не указана
ВР-КВ	300	100	0,017	0,5	не указана
ВР-КВ	300	150	0,0259	0,67	не указана
ВР-КВ	300	200	0,0359	0,81	не указана
ВР-КВ	300	250	0,0448	0,98	не указана
ВР-КВ	300	300	0,0547	1,12	не указана
ВР-КВ	300	400	0,0736	1,43	не указана
ВР-КВ	300	500	0,092	1,74	не указана
ВР-КВ	300	600	0,103	2,18	не указана
ВР-КВ	300	700	0,122	2,49	не указана
ВР-КВ	300	800	0,14	2,8	не указана
ВР-КВ	300	900	0,159	3,11	не указана
ВР-КВ	300	1000	0,178	3,42	не указана
ВР-КВ	300	1100	0,1883	3,86	не указана
ВР-КВ	300	1200	0,2072	4,17	не указана
ВР-КВ	300	1300	0,226	4,48	не указана
ВР-КВ	300	1400	0,2449	4,79	не указана
ВР-КВ	300	1500	0,2638	5,1	не указана
ВР-КВ	300	1600	0,274	5,54	не указана
ВР-КВ	300	1700	0,293	5,85	не указана
ВР-КВ	300	1800	0,312	6,16	не указана
ВР-КВ	300	1900	0,331	6,47	не указана
ВР-КВ	300	2000	0,349	6,78	не указана
ВР-КВ	400	100	0,0229	0,63	не указана
ВР-КВ	400	150	0,0349	0,85	не указана
ВР-КВ	400	200	0,0482	1,03	не указана
ВР-КВ	400	250	0,0602	1,25	не указана
ВР-КВ	400	300	0,0736	1,43	не указана
ВР-КВ	400	400	0,0989	1,83	не указана
ВР-КВ	400	500	0,124	2,22	не указана
ВР-КВ	400	600	0,138	2,8	не указана
ВР-КВ	400	700	0,163	3,2	не указана
ВР-КВ	400	800	0,189	3,59	не указана
ВР-КВ	400	900	0,214	3,99	не указана
ВР-КВ	400	1000	0,24	4,39	не указана
ВР-КВ	400	1100	0,2532	4,97	не указана
ВР-КВ	400	1200	0,2785	5,36	не указана
ВР-КВ	400	1300	0,3039	5,76	не указана
ВР-КВ	400	1400	0,3293	6,16	не указана
ВР-КВ	400	1500	0,3546	6,56	не указана
ВР-КВ	400	1600	0,368	7,13	не указана
ВР-КВ	400	1700	0,394	7,53	не указана
ВР-КВ	400	1800	0,419	7,93	не указана
ВР-КВ	400	1900	0,444	8,32	не указана
ВР-КВ	400	2000	0,47	8,72	не указана
ВР-КВ	500	100	0,0287	0,77	не указана
ВР-КВ	500	150	0,0438	1,03	не указана
ВР-КВ	500	200	0,0606	1,25	не указана
ВР-КВ	500	250	0,0757	1,52	не указана
ВР-КВ	500	300	0,0924	1,74	не указана
ВР-КВ	500	400	0,1243	2,22	не указана
ВР-КВ	500	500	0,156	2,71	не указана
ВР-КВ	500	600	0,173	3,42	не указана
ВР-КВ	500	700	0,205	3,9	не указана
ВР-КВ	500	800	0,237	4,39	не указана
ВР-КВ	500	900	0,269	4,88	не указана
ВР-КВ	500	1000	0,301	5,36	не указана
ВР-КВ	500	1100	0,318	6,07	не указана
ВР-КВ	500	1200	0,3499	6,56	не указана
ВР-КВ	500	1300	0,3818	7,04	не указана
ВР-КВ	500	1400	0,4136	7,53	не указана
ВР-КВ	500	1500	0,4455	8,01	не указана
ВР-КВ	500	1600	0,463	8,72	не указана
ВР-КВ	500	1700	0,495	9,21	не указана
ВР-КВ	500	1800	0,526	9,69	не указана
ВР-КВ	500	1900	0,558	10,18	не указана
ВР-КВ	500	2000	0,59	10,66	не указана
ВР-КВ	600	100	0,0319	0,94	не указана
ВР-КВ	600	150	0,0486	1,28	не указана
ВР-КВ	600	200	0,0673	1,56	не указана
ВР-КВ	600	250	0,084	1,9	не указана
ВР-КВ	600	300	0,1027	2,18	не указана
ВР-КВ	600	400	0,138	2,8	не указана
ВР-КВ	600	500	0,173	3,42	не указана
ВР-КВ	700	100	0,0378	1,07	не указана
ВР-КВ	700	150	0,0575	1,46	не указана
ВР-КВ	700	200	0,0797	1,78	не указана
ВР-КВ	700	250	0,0994	2,17	не указана
ВР-КВ	700	300	0,1215	2,49	не указана
ВР-КВ	700	400	0,1634	3,2	не указана
ВР-КВ	700	500	0,205	3,9	не указана
ВР-КВ	800	100	0,0437	1,21	не указана
ВР-КВ	800	150	0,0665	1,64	не указана
ВР-КВ	800	200	0,092	2	не указана
ВР-КВ	800	250	0,1148	2,44	не указана
ВР-КВ	800	300	0,1404	2,8	не указана
ВР-КВ	800	400	0,1887	3,59	не указана
ВР-КВ	800	500	0,237	4,39	не указана
ВР-КВ	900	100	0,0495	1,34	не указана
ВР-КВ	900	150	0,0754	1,82	не указана
ВР-КВ	900	200	0,1044	2,23	не указана
ВР-КВ	900	250	0,1303	2,71	не указана
ВР-КВ	900	300	0,1592	3,11	не указана
ВР-КВ	900	400	0,2141	3,99	не указана
ВР-КВ	900	500	0,269	4,88	не указана
ВР-КВ	1000	100	0,0554	1,47	не указана
ВР-КВ	1000	150	0,0843	2	не указана
ВР-КВ	1000	200	0,1167	2,45	не указана
ВР-КВ	1000	250	0,1457	2,98	не указана
ВР-КВ	1000	300	0,1781	3,42	не указана
ВР-КВ	1000	400	0,2395	4,39	не указана
ВР-КВ	1000	500	0,301	5,36	не указана
ВР-КВ	1100	100	0,0586	1,65	не указана
ВР-КВ	1100	150	0,0891	2,25	не указана
ВР-КВ	1100	200	0,1235	2,75	не указана
ВР-КВ	1100	250	0,154	3,36	не указана
ВР-КВ	1100	300	0,1883	3,86	не указана
ВР-КВ	1100	400	0,2532	4,97	не указана
ВР-КВ	1100	500	0,318	6,07	не указана
ВР-КВ	1200	100	0,0645	1,78	не указана
ВР-КВ	1200	150	0,0981	2,43	не указана
ВР-КВ	1200	200	0,1358	2,98	не указана
ВР-КВ	1200	250	0,1694	3,63	не указана
ВР-КВ	1200	300	0,2072	4,17	не указана
ВР-КВ	1200	400	0,2785	5,36	не указана
ВР-КВ	1200	500	0,35	6,56	не указана
ВР-КВ	1300	100	0,0703	1,92	не указана
ВР-КВ	1300	150	0,107	2,61	не указана
ВР-КВ	1300	200	0,1482	3,2	не указана
ВР-КВ	1300	250	0,1849	3,9	не указана
ВР-КВ	1300	300	0,226	4,48	не указана
ВР-КВ	1300	400	0,3039	5,76	не указана
ВР-КВ	1300	500	0,382	7,04	не указана
ВР-КВ	1400	100	0,0762	2,05	не указана
ВР-КВ	1400	150	0,1159	2,8	не указана
ВР-КВ	1400	200	0,1605	3,42	не указана
ВР-КВ	1400	250	0,2003	4,16	не указана
ВР-КВ	1400	300	0,2449	4,79	не указана
ВР-КВ	1400	400	0,3293	6,16	не указана
ВР-КВ	1400	500	0,414	7,53	не указана
ВР-КВ	1500	100	0,082	2,18	не указана
ВР-КВ	1500	150	0,1249	2,98	не указана
ВР-КВ	1500	200	0,1729	3,64	не указана
ВР-КВ	1500	250	0,2157	4,43	не указана
ВР-КВ	1500	300	0,2638	5,1	не указана
ВР-КВ	1500	400	0,3546	6,56	не указана
ВР-КВ	1500	500	0,446	8,01	не указана
ВР-КВ	1600	100	0,0853	2,36	не указана
ВР-КВ	1600	150	0,1297	3,22	не указана
ВР-КВ	1600	200	0,1796	3,95	не указана
ВР-КВ	1600	250	0,224	4,81	не указана
ВР-КВ	1600	300	0,274	5,54	не указана
ВР-КВ	1600	400	0,3683	7,13	не указана
ВР-КВ	1600	500	0,463	8,72	не указана
ВР-КВ	1700	100	0,0911	2,49	не указана
ВР-КВ	1700	150	0,1386	3,4	не указана
ВР-КВ	1700	200	0,192	4,17	не указана
ВР-КВ	1700	250	0,2395	5,08	не указана
ВР-КВ	1700	300	0,2928	5,85	не указана
ВР-КВ	1700	400	0,3937	7,53	не указана
ВР-КВ	1700	500	0,495	9,21	не указана
ВР-КВ	1800	100	0,097	2,62	не указана
ВР-КВ	1800	150	0,1475	3,59	не указана
ВР-КВ	1800	200	0,2043	4,39	не указана
ВР-КВ	1800	250	0,2549	5,35	не указана
ВР-КВ	1800	300	0,3117	6,16	не указана
ВР-КВ	1800	400	0,4191	7,93	не указана
ВР-КВ	1800	500	0,526	9,69	не указана
ВР-КВ	1900	100	0,1028	2,76	не указана
ВР-КВ	1900	150	0,1565	3,77	не указана
ВР-КВ	1900	200	0,2167	4,61	не указана
ВР-КВ	1900	250	0,2703	5,62	не указана
ВР-КВ	1900	300	0,3306	6,47	не указана
ВР-КВ	1900	400	0,4444	8,32	не указана
ВР-КВ	1900	500	0,558	10,18	не указана
ВР-КВ	2000	100	0,1087	2,89	не указана
ВР-КВ	2000	150	0,1654	3,95	не указана
ВР-КВ	2000	200	0,2291	4,83	не указана
ВР-КВ	2000	250	0,2858	5,89	не указана
ВР-КВ	2000	300	0,3494	6,78	не указана
ВР-КВ	2000	400	0,4698	8,72	не указана
ВР-КВ	2000	500	0,59	10,66	не указана

Посмотреть полный список технических характеристик

Условное обозначение вентиляционной решетки при заказе (все размеры посадочные, в мм) вентиляционной решетки ВР-КВ

Значение коэффициента Кр при различных значениях угла вентиляционной решетки ВР-КВ

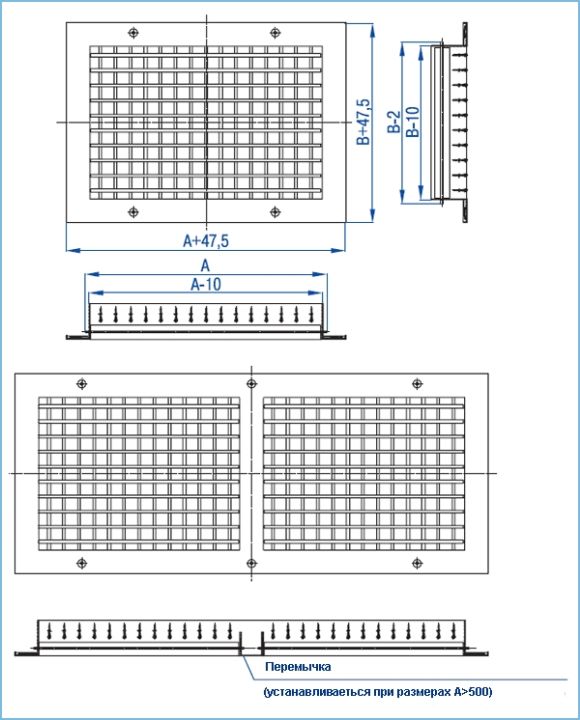

Посадочные размеры и сечение профиля вентиляционной решетки ВР-КВ

Профили, изпользуемые при изготовлении решеток вентиляционной решетки ВР-КВ

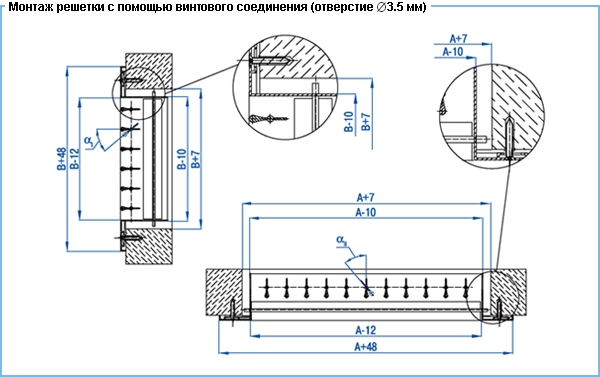

Монтаж решетки с помощью винтового соединения (отверстие 3,5 мм) вентиляционной решетки ВР-КВ

Монтаж решетки в стеной проем с помощью защепок вентиляционной решетки ВР-КВ

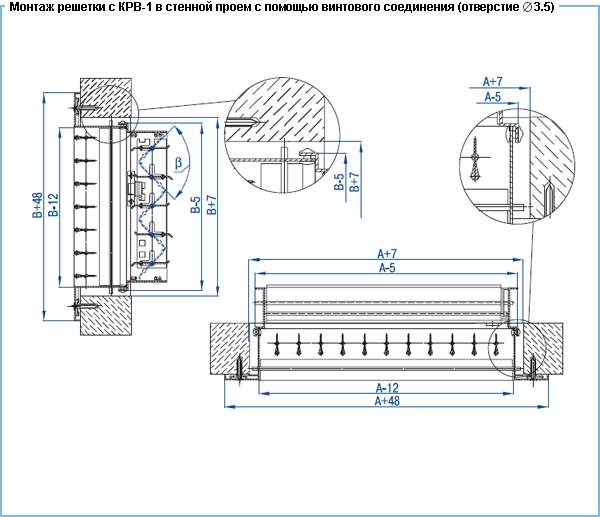

Монтаж решетки с КРВ 1 при помощи винтового соединения (отверстие 3,5 мм) вентиляционной решетки ВР-КВ

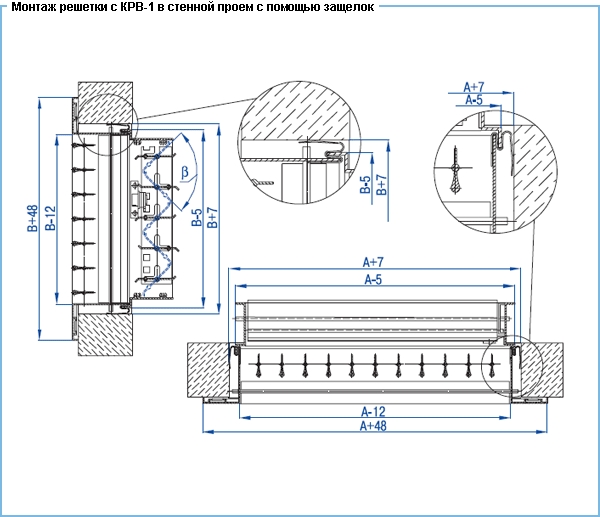

Монтаж решетки с КРВ-1 в стенной проем с помощью защепок вентиляционной решетки ВР-КВ

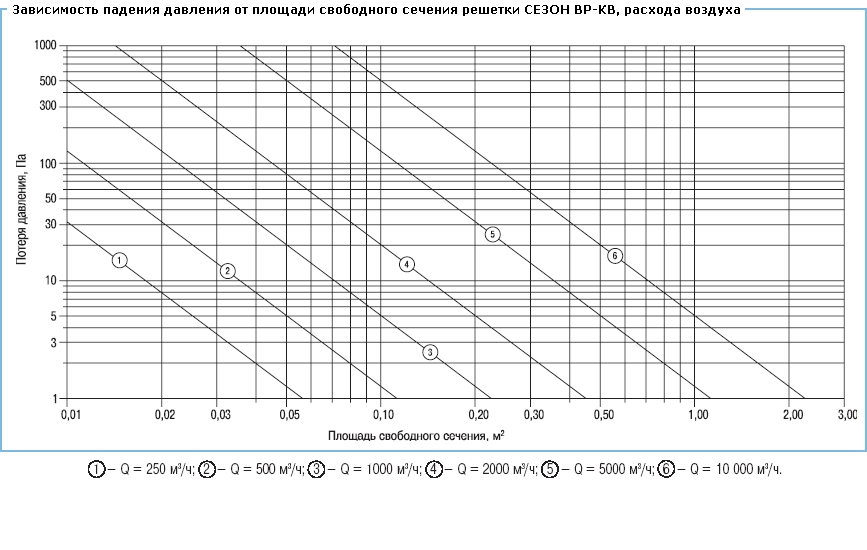

Зависимость падения давления от площади свободного сечения решетки ВР-КВ, расхода воздуха

Зависимость дальнобойности струи от площади расхода свободного сечения решеток серии ВР-КВ, расхода воздуха

Страна происхождения: Россия

Цена: не указана

Оформить заявку
