Циклоны СИОТ

Сухие циклоны СИОТ предназначены для грубой и средней очистки воздуха и газов от неслипающейся неволокнистой пыли.

Конструкция циклона СИОТ характеризуется отсутствием цилиндрической части корпуса и треугольной формой входного патрубка. Этот циклон по эффективности не уступает циклону ЦН-15.

Циклоны СИОТ устанавливают как на всасывающей, так и на нагнетательной стороне вентилятора.

При очистке воздуха от абразивных пылей нижнюю часть циклона необходимо бронировать корунд-цементом.

Конструкциями предусмотрено несколько типов выхода воздуха из циклона:

• раскручиватель с винтовой крышкой;
• раскручиватель — плоский щит;
• шахта с колпаком.

Раскручиватель с винтовой крышкой применяется в тех случаях, когда очищенный воздух необходимо подать в определенную зону или когда циклон расположен перед вентилятором.

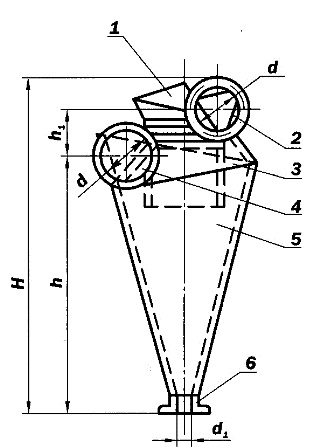

Детали: 1 - раскручиватель с винтовой крышкой, 2, 4 – выходной и входной патрубок, 3 – крышка корпуса, 5 – корпус, 6 – пылеотводящий патрубок, 7 – раскручиватель (плоский щит), 8 – колпак.
