Вентилятор низкого давления ВЦ 4-76

Общие сведения:

• низкого давления
• одностороннего всасывания

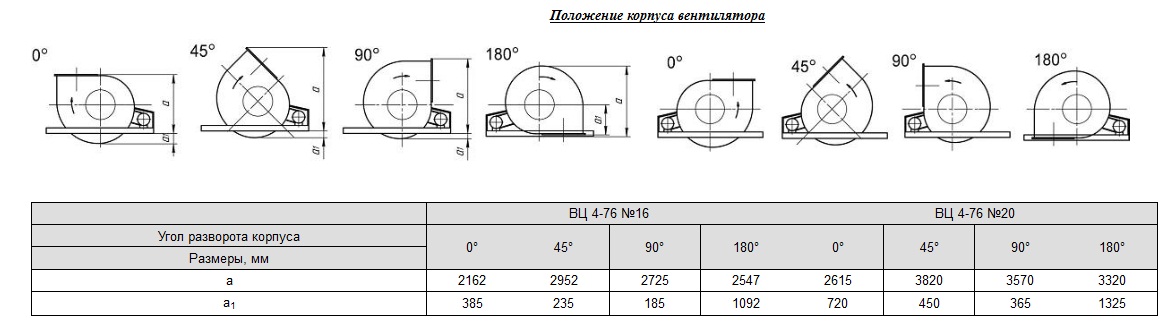

• корпус спиральный поворотный
• профилированные (объёмные) лопатки
• количество лопаток – 12
• направление вращения – правое и левое.

Назначение

В-Ц4-76-10 применяются в стационарных системах кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей;
В-Ц4-76-10Ж  для перемещения агента сушки (теплоносителя) в технологических линиях по сушке зерна с зерносушильными аппаратами A1-ДСП-50, А1-УЗМ.



Условия эксплуатации

Вентиляторы эксплуатируются в условиях умеренного (У) и тропического (Т) климата второй категории размещения по ГОСТ 15150. При обеспечении защиты двигателя от атмосферных воздействий допускается использование вентиляторов В-Ц4-76-10-02 в условиях умеренного климата первой категории размещения. Вентиляторы могут эксплуатироваться в сейсмически опасных зонах.
Температура окружающей среды от минус 40°С до 40°С (45°С для вентиляторов тропического исполнения).
Температура среды, перемещаемой вентиляторами:В-Ц4-76-10Ж-02 до 160°С …200°С В-Ц4-76-10-02 до 80°С
Вентиляторы используются для перемещения воздуха и других газовых смесей с содержанием пыли и твердых примесей не более 100 мг/м3 и не содержащих липких веществ и волокнистых материалов.

Вентилятор низкого давления ВЦ 4‑76: надёжность и эффективность в вентиляции

Вентилятор центробежный ВЦ 4‑76 — промышленное вентиляционное оборудование, предназначенное для перемещения воздушных и газовоздушных сред в системах приточной и вытяжной вентиляции, кондиционирования и технологических установках.

Область применения

Вентилятор широко используется в:

промышленных цехах и складах;

административных и общественных зданиях;

торговых и развлекательных комплексах;

сельскохозяйственных сооружениях;

системах дымоудаления и противодымной защиты (при соответствующей комплектации).

Конструктивные особенности

Модель ВЦ 4‑76 отличается продуманной конструкцией:

центробежный принцип действия — воздух всасывается через входное отверстие и выбрасывается через выходной патрубок под действием вращающихся лопаток;

спиральный корпус («улитка») из оцинкованной или углеродистой стали, обеспечивающий эффективное направление воздушного потока;

рабочее колесо с загнутыми вперёд лопатками, гарантирующее высокий КПД и стабильное давление;

электродвигатель монтируется на раме или непосредственно на корпусе, в зависимости от типоразмера;

подшипниковый узел с долговременной смазкой, снижающий необходимость в регулярном обслуживании.

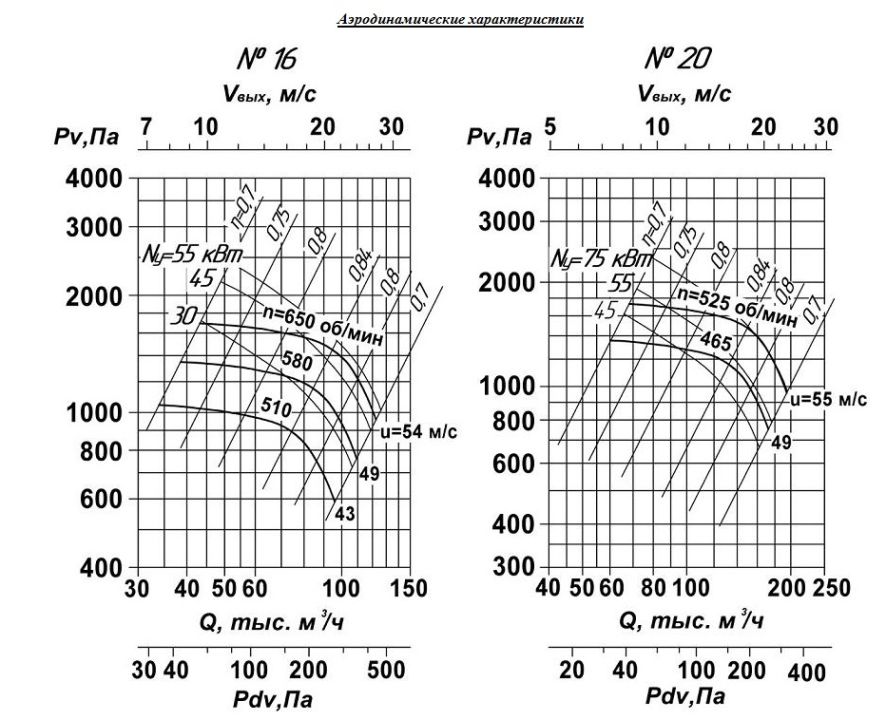

Основные технические характеристики

Типоряд ВЦ 4‑76 охватывает вентиляторы разных размеров (номера от 2,5 до 20), что позволяет подобрать агрегат под конкретные задачи. Ключевые параметры:

производительность: от нескольких сотен до десятков тысяч м³/ч;

полное давление: до 2 000 Па (в зависимости от модели и частоты вращения);

мощность электродвигателя: от 0,18 кВт до нескольких десятков кВт;

частота вращения: обычно 1 500 или 3 000 об/мин;

температура перемещаемой среды: до +80 °C (базовое исполнение), возможны модификации для более высоких температур;

климатическое исполнение: У2, У3 по ГОСТ 15150 (умеренный климат, размещение внутри помещений).

Преимущества модели

высокая энергоэффективность — оптимизированная аэродинамика снижает затраты на электроэнергию;

надёжность и долговечность — качественные материалы и сборка обеспечивают длительный срок службы;

простота монтажа и обслуживания — модульная конструкция позволяет быстро устанавливать и ремонтировать агрегат;

универсальность — совместимость с различными системами вентиляции и воздуховодами;

низкий уровень шума (при правильной балансировке и установке) — комфорт в эксплуатации.

Важные условия эксплуатации

Для безопасной и долговечной работы вентилятора необходимо соблюдать:

содержание пыли и твёрдых примесей в перемещаемой среде — не более 100 мг/м³;

отсутствие липких, волокнистых и взрывоопасных веществ в воздухе;

защиту электродвигателя от перегрева и перегрузок;

регулярную проверку состояния рабочего колеса и подшипников.

Вентилятор ВЦ 4‑76 — проверенное решение для задач промышленной и общеобменной вентиляции. Благодаря сочетанию производительности, надёжности и экономичности, он остаётся востребованным в самых разных сферах. При выборе конкретной модели рекомендуется учитывать требуемую производительность, давление, габариты и условия эксплуатации, а также консультироваться с техническими специалистами для оптимального подбора оборудования.
