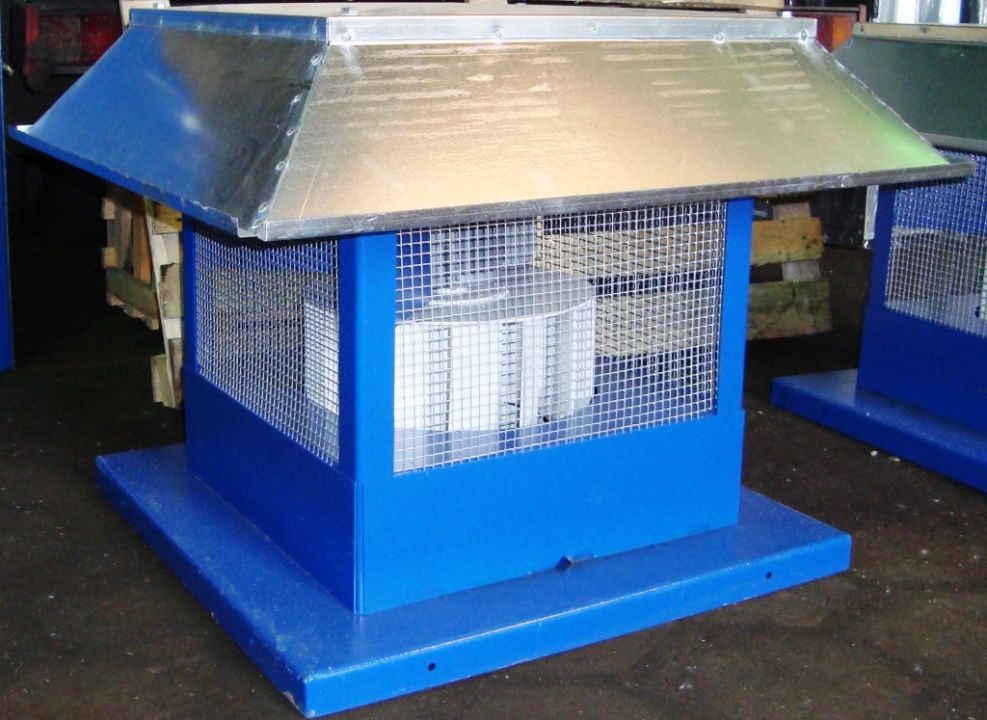

Вентиляторы крышные радиальные ВКР-ИН
ВКР - крышные вентиляторы общего назначения из углеродистой стали №№ 1,6...6,3.
ВКР-В - вентиляторы крышные взрывозащищенные из разнородных металлов №№ 2,5...6,3.

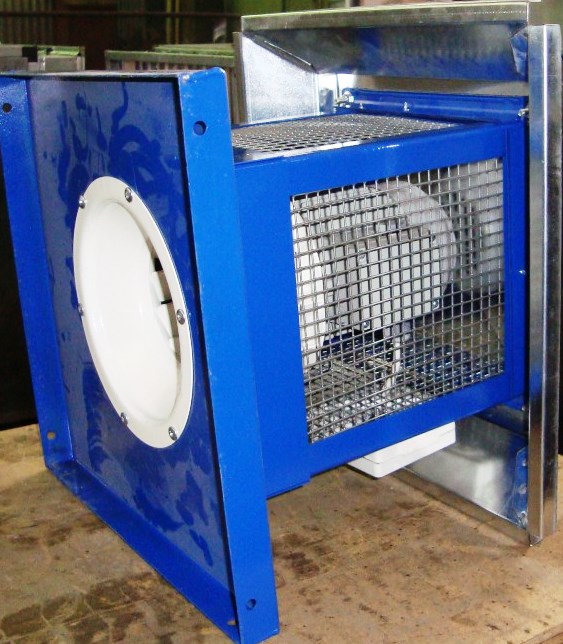

- вентилятор имеет радиальное рабочее колесо с назад загнутыми лопатками и корпус квадратного сечения рабочее колесо смонтировано непосредственно на валу двигателя;
- выход воздуха производится горизонтально веерно; вентиляторы имеют запас давления и допускают подсоединение воздуховодов на входе;
- вентиляторы могут комплектоваться гравитационными обратными клапанами, по специальному заказу - шумоглушителями;
- вентиляторы с установочной мощностью менее 0,55 кВт могут комплектоваться двигателями как на напряжение 220В и однофазный ток, так и на напряжение 380В и трехфазный ток, а большей мощности только на напряжение 380В и трехфазный ток.
Назначение и условия эксплуатации
Крышные вентиляторы используются в системах вытяжной вентиляции промышленных, общественных и жилых сооружений, а также для решения различных санитарно-технических задач. Выбор конкретного типа вентилятора для определённых условий осуществляется проектной организацией заказчика.
Эти устройства предназначены для транспортировки невзрывоопасных газовоздушных смесей с температурой не выше 40 °С. Их агрессивность по отношению к углеродистым сталям обычного качества не должна превышать агрессивность воздуха.
Допустимое содержание пыли и иных твёрдых примесей в перемещаемых средах составляет не более 100 мг/м³. Наличие липких, волокнистых и абразивных веществ недопустимо.
Вентиляторы рассчитаны на эксплуатацию в макроклиматических зонах с умеренным (У) и тропическим (Т) климатом, согласно 2-й категории размещения по ГОСТ 15150-90. Диапазон рабочих температур окружающей среды варьируется от –40 °С до +40 °С (до +45 °С для тропического варианта).
Взрывозащищённые модели предназначены для перемещения взрывоопасных газовоздушных смесей категорий I, IIА и IIВ, групп Т1, Т2, Т3 и Т4 в соответствии с ГОСТ Р 51330.11. Эти смеси не должны ускорять коррозию материалов проточной части вентиляторов и не должны содержать взрывчатых веществ, взрывоопасной пыли, окислов железа, дополнительного кислорода, липких и волокнистых компонентов. Запылённость таких сред не должна превышать 100 мг/м³, а температура — не выше 45 °С.
Аналогичные вентиляторы
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
| Наименование | № | Мощность двигателя, кВт | Скорость вращения, об/мин | Производительность м3/ч до | Относительный диаметр рабочего колеса | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| ВКР | 1,6 | 0,09 | 3000 | 630 | 1 | 9 550.00 | |
| ВКР | 2 | 0,25 | 3000 | 1700 | 1 | 10 410.00 | |
| ВКР | 2,5 | 0,18 | 1500 | 1600 | 1 | 11 480.00 | |
| ВКР | 2,5 | 0,18 | 1500 | 1300 | 1 | 11 480.00 | |
| ВКР | 2,5 | 0,18 | 1500 | 1750 | 1,1 | 11 480.00 | |
| ВКР | 2,5 | 0,18 | 1500 | 1400 | 1,1 | 11 480.00 | |
| ВКР | 2,5 | 0,55 | 3000 | 2600 | 1 | 12 590.00 | |
| ВКР | 2,5 | 0,55 | 3000 | 2700 | 1,1 | 12 590.00 | |
| ВКР | 2,5 | 0,75 | 3000 | 3300 | 1 | 13 100.00 | |
| ВКР | 2,5 | 1,10 | 3000 | 3500 | 1,1 | под расчет | |
| ВКР | 3,15 | 0,25 | 1500 | 2600 | 1 | 14 560.00 | |
| ВКР | 3,15 | 0,25 | 1500 | 2750 | 1,1 | 14 560.00 | |
| ВКР | 3,15 | 0,37 | 1500 | 3300 | 1 | 14 560.00 | |
| ВКР | 3,15 | 0,37 | 1500 | 3500 | 1,1 | 14 560.00 | |
| ВКР | 3,15 | 1,50 | 3000 | 5300 | 1 | 16 280.00 | |
| ВКР | 3,15 | 1,50 | 3000 | 4000 | 1 | 16 280.00 | |
| ВКР | 3,15 | 1,50 | 3000 | 4400 | 1,1 | 16 280.00 | |
| ВКР | 3,15 | 2,20 | 3000 | 6700 | 1 | 16 720.00 | |
| ВКР | 3,15 | 2,20 | 3000 | 5600 | 1,1 | 16 720.00 | |
| ВКР | 3,15 | 3,00 | 3000 | 7100 | 1,1 | под расчет | |
| ВКР | 4 | 0,37 | 1000 | 4500 | 1 | 19 090.00 | |
| ВКР | 4 | 0,37 | 1000 | 3600 | 1 | 19 090.00 | |
| ВКР | 4 | 0,37 | 1000 | 2700 | 1 | 18 280.00 | |
| ВКР | 4 | 0,37 | 1000 | 4700 | 1,1 | 19 090.00 | |
| ВКР | 4 | 0,37 | 1000 | 3750 | 1,1 | 19 090.00 | |
| ВКР | 4 | 0,37 | 1000 | 2900 | 1,1 | 18 280.00 | |
| ВКР | 4 | 0,55 | 1500 | 4000 | 1 | 19 090.00 | |
| ВКР | 4 | 0,55 | 1500 | 4300 | 1,1 | 19 090.00 | |
| ВКР | 4 | 1,10 | 1500 | 6800 | 1 | 20 570.00 | |
| ВКР | 4 | 1,10 | 1500 | 6800 | 1 | 20 570.00 | |
| ВКР | 4 | 1,10 | 1500 | 71000 | 1,1 | 20 570.00 | |
| ВКР | 4 | 1,10 | 1500 | 7100 | 1,1 | 20 570.00 | |
| ВКР | 5 | 2,20 | 1500 | 10600 | 1 | 33 010.00 | |
| ВКР | 5 | 2,20 | 1500 | 11000 | 1,1 | 33 010.00 | |
| ВКР | 5 | 3,00 | 1500 | 13400 | 1 | 37 640.00 | |
| ВКР | 5 | 3,00 | 1500 | 13800 | 1,1 | 37 640.00 | |
| ВКР | 5 | 1,50 | 1500 | 7900 | 1 | 31 850.00 | |
| ВКР | 5 | 1,50 | 1500 | 8250 | 1,1 | 31 850.00 | |
| ВКР | 5 | 0,75 | 1000 | 8700 | 1 | 31 400.00 | |
| ВКР | 5 | 0,75 | 1000 | 9100 | 1,1 | 31 400.00 | |
| ВКР | 5 | 0,75 | 1000 | 6900 | 1 | 31 400.00 | |
| ВКР | 5 | 0,75 | 1000 | 7300 | 1,1 | 31 400.00 | |
| ВКР | 5 | 0,75 | 1000 | 5300 | 1 | 31 400.00 | |
| ВКР | 5 | 0,75 | 1000 | 5600 | 1,1 | 31 400.00 | |
| ВКР | 6,3 | 11,00 | 1500 | 26000 | 1 | 57 690.00 | |
| ВКР | 6,3 | 11,00 | 1500 | 28000 | 1,1 | 57 690.00 | |
| ВКР | 6,3 | 7,50 | 1500 | 21500 | 1 | 54 210.00 | |
| ВКР | 6,3 | 7,50 | 1500 | 22500 | 1,1 | 54 210.00 | |
| ВКР | 6,3 | 5,50 | 1500 | 16000 | 1 | 50 820.00 | |
| ВКР | 6,3 | 3,00 | 1000 | 18000 | 1 | 50 820.00 | |
| ВКР | 6,3 | 3,00 | 1000 | 18500 | 1,1 | 50 820.00 | |
| ВКР | 6,3 | 2,20 | 1000 | 14000 | 1 | 50 080.00 | |
| ВКР | 6,3 | 2,20 | 1000 | 15000 | 1,1 | 50 080.00 | |
| ВКР | 6,3 | 2,20 | 1000 | 8400 | 1 | 50 080.00 | |
| ВКР | 6,3 | 2,20 | 1000 | 11000 | 1,1 | 50 080.00 |
