Вентилятор RKX

Общие сведения

Канальные взрывозащищенные вентиляторы типа RKХ оборудованы асинхронным двигателем с внешним ротором и уплотненными подшипниками, что увеличивает срок их службы. Корпус вентилятора изготовлен из оцинкованной стали. Рабочее колесо вентилятора изготовлено из того же материала, что и корпус и проходит статическую и динамическую балансировку. Вентиляторы имеют загнутые вперед лопатки. Для обеспечения требования взрывозащищенности входной диффузор вентилятора выполнен искробезопасным и изготовлен из меди. Двигатель и рабочее колесо вентилятора расположены на откидывающейся пластине, что делает доступ к ним лёгким, быстрым и удобным. Взрывозащищенные вентиляторы изготовлены в соответствии с требованиями стандартов EN 50014, EN 50019, EN 13463-1 и EN 13463-5 и обеспечивают повышенный уровень безопасности в соответствии с требованиями EEx e IIB + H2 T3.

Регулирование скорости:

Регулирование скорости всех вентиляторов осуществляется в диапазоне от 25 до 100% изменением подаваемого напряжения. Это достигается с помощью использования пятиступенчатого трансформатора. К одному трансформатору можно подключить несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток трансформатора. Оборудование по взрывоопасности должно соответствовать классу помещения, в котором оно установлено.

Установка:

Вентиляторы можно устанавливать в любом положении.

Защита двигателя:

Двигатели вентиляторов RKX имеют встроенный терморезистор (РТС), контакты которого для обеспечения бесперебойной работы оборудования необходимо подключать к термозащитному автомату U-EK 230E.

Монтаж:

Внимание: Перед началом монтажа убедитесь, что все подключаемое оборудование соответствует требованиям взрывобезопасности того помещения, которое обслуживает или где установлено!

• Все вентиляторы поставляются в полностью собранном виде и готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Электрические параметры должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.

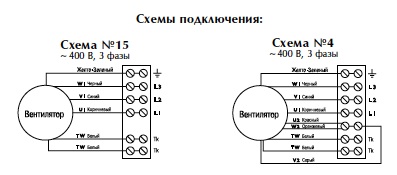

• Электрическое подключение должно выполняться в соответствии со схемой подключения приведённой на клеммной коробке, согласно маркировке клемм.
• Питающее напряжение на вентиляторы всегда должно подаваться через внешнее устройство защиты двигателя. Вентиляторы должны быть заземлены.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
•  Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы:

• Вентиляторы могут эксплуатироваться во взрывоопасных помещениях, но соединение их с дымоходами недопустимо.
• Вентиляторы предназначены для непрерывной работы.
• Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание:

Единственное требуемое обслуживание - очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения разбалансировки или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что:

• Прекращена подача напряжения;
• Рабочее колесо вентилятора полностью остановилось;
• Двигатель и рабочее колесо полностью остыли;

При чистке вентилятора:

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора, и отсутствовали его перекосы.
• В случае повышенного шума при работе вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.

В случае неисправности:

• Проверить поступает ли напряжение на вентилятор.
• Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало внешнее устройство термозащиты двигателя.
• В случае возврата вентилятора - очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности (заявление).

---

Сопутствующие товары:

• Гибкие вставки,

• глушитель,

• хомуты,

• взрывозащищенные клеменная коробка и термозащитный автомат U-EK 230E

---
