МПК-ИННОВЕНТ-1,6

Малогабаритная приточная установка МПК-ИННОВЕНТ-1,6 предназначена для подачи в помещение или систему воздуховодов очищенного и подогретого свежего воздуха.

Приточная установка предназначена для использования в промышленном и гражданском строительстве, в том числе в общественном и жилищном.

Рекомендуется для для помещений, оснащенных герметичными оконными стеклопакетами, препятствующими инфильтрации свежего воздуха в помещение и удалению отработанного.

На данной модели установки нельзя достичь более низкой температуры воздуха в помещении, чем температура всасываемого наружного воздуха.

• МПК(Э)-ИННОВЕНТ-1,6 – с электрическим теплообменником
• МПК(В)-ИННОВЕНТ-1,6 – с водяным теплообменником

Условия эксплуатации

Установка служит для обработки воздушной смеси с температурой от ми- нус 40 до плюс 40 °С (45 °С для тропического исполнения), не содержащей включений, агрессивных к сталям обыкновенного качества, а также взрывоопасных смесей, липких, волокнистых и абразивных материалов.

Установка предназначена для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2-й категории размещения по ГОСТ 15150-90.

Использование установки на объектах, подверженных колебаниям с виброскоростью более 2 мм/с недопустимо.

Состав установки МПК(Э)-ИННОВЕНТ-1,6 с электрическим теплообменником:

• Корпус каркасно-панельный со встроенной системой теплошумопоглощения. Верхние и нижние панели - съемные.
• Гравитационный клапан, открывающийся при включении вентилятора.
• Воздушный быстросъемный фильтр (степень очистки EU3).
• Вентиляторный блок.
• Теплообменник электрический: блок ТЭНов, в состав которого входит плита с установленными на ней 6 ТЭНами по 0,5 кВт каждый. На плите установлен датчик, измеряющий температуру потока на выходе из установки, и датчик защиты ТЭНов от перегрева (до 40 °С).
• Защитная сетка.
• Пульт управления, позволяющий в автоматическом режиме регулировать тем- пературу в помещении.

Дополнительные опции:

• Шумоглушитель.
• Входной клапан с электроприводом.

ВНИМАНИЕ:Семисторный регулятор температуры МРТ220.10-16 позволяет регули- ровать температуру в диапазоне от +5 до +40 °С, однако, температура воз- духа на выходе из установки не может быть больше рассчитываемой по формуле:

tвых = Р/(Q*0,36) + tвх
где: Р = 3000 Вт – максимальная мощность нагрева;
Q – максимальная производительность;
tвх – температура воздуха на входе в установку.

Состав установки МПК(В)-ИННОВЕНТ-1,6 с водяным теплообменником:

• Корпус каркасно-панельный со встроенной системой термошумопоглащения. Верхние и нижние панели - съемные.
• Гравитационный клапан, открывающийся при включении вентилятора.
• Воздушный быстросъемный фильтр. Степень очистки EU3.
• Вентиляторный блок.
• Теплообменник водяной.
  Рабочие параметры теплоносителя (вода) должны быть не более:
   - давление - 1,6 МПа;
   - температура - 150 °С.
  Качество питающей воды должно соответствовать ГОСТ 20995-75.

• Защитная сетка


Дополнительные опции:

• Циркуляционный насос
• Шумоглушитель
• Входной клапан с электроприводом
• Система управления для МПК(В)-ИННОВЕНТ-1,6

Для поддержания заданной температуры приточного воздуха, за счет изменения мощности водяного теплообменника, рекомендуется применение системы автоматического управления. Система автоматического управления и циркуляционный насос в комплект поставки не входят и поставляются по отдельному заказу.

Для защиты от замерзания воды в теплообменнике рекомендуется:

• Предусмотреть установку циркуляционного насоса, т.к. он повышает давление в системе и уменьшает риск замерзания воды (если система управления САИН-МПК и/или узел обвязки УОИ не заказаны).
• При отсутствии циркуляционного насоса скорость движения воды обосновать расчетом, или принимать не менее 0,12 м/с при расчетной температуре наружного воздуха 0°С.
  При монтаже установки в помещениях, где температура окружающей среды может опускаться ниже 0 °С, при отключении, установка должна быть переведена в дежурный режим (постоянный проток теплой воды), а при длительном отключении необходимо полностью слить воду из теплообменника.

Монтаж установки

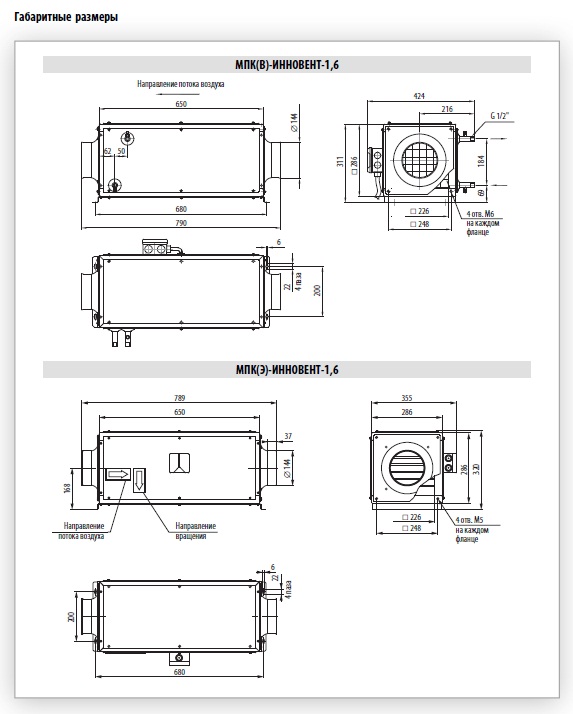

МПК-ИННОВЕНТ-1,6 может быть установлена автономно или встроена в систему стандартных воздуховодов диаметром 150мм через круглые торцевые фланцы, или в воздуховоды прямоугольного сечения при снятых круглых фланцах.

МПК-ИННОВЕНТ-1,6 монтируют только горизонтально. В ином положении гравитационный клапан работать не будет.

Опорные кронштейны в базовом исполнении смонтированы для установки на полу. Для крепления установки к потолку или стенам необходимо соответственно переставить опорные кронштейны.
