VKC

Общие сведения

Центральные кондиционеры VKC предназначены для использования в системах вентиляции и кондиционирования воздуха помещений различного назначения. Центральные кондиционеры могут одновременно выполнять несколько функций - кондиционера, системы вентиляции, очистителя и увлажнителя воздуха. Обработанный с их помощью воздух по системе воздуховодов распределяется по помещениям.

Центральный кондиционер VKC предназначен для обслуживания нескольких помещений или одного большого помещения.

Существует несколько типов центральных кондиционеров VKC:

прямоточные - обрабатывают только наружный воздух;
кондиционеры с рециркуляцией - обрабатывают смесь наружного и вытяжного воздуха.
кондиционеры с теплоутилизацией - это прямоточные кондиционеры, в которых передача тепла от удаляемого воздуха к наружному происходит в специальном теплообменнике.

Центральные кондиционеры VKC могут подразделяться:

по напору встроенных вентиляторов:

низкого давления;
среднего давления;
высокого давления.

по времени работы:

сезонные;
круглогодичные.

по исполнению:

стационарное исполнение;
внутреннее наружное подвесное исполнение.

Центральный кондиционер VKC включает в себя унифицированные типовые секции, предназначенные для регулирования, смешивания, нагревания, охлаждения, очистки, осушки, увлажнения, шумоглушения и перемещения воздуха. Преимуществом центральных кондиционеров VKC является возможность эффективного поддержания заданной температуры, влажности и подвижности воздуха в помещениях большого объема.

Центральный кондиционер VKC выпускается в виде набора стандартных модулей, каждый из которых выполняет определенную функцию:

Блок вентилятора
Вентилятор со свободным рабочим колесом
В вентиляторах со свободным рабочем колесом электродвигатель находится на одном валу с колесом вентилятора, поэтому, изменение числа оборотов рабочего колеса возможно лишь с помощью регулятора частоты вращения. Лопатки рабочего колеса, у данного типа вентиляторов, загнуты назад.

Вентилятор двухстороннего всасывания
В вентиляторах двухстороннего всасывания передача вращающего момента между вентилятором и электродвигателем осуществляется с помощью клиноременной передачи. Для коммутации вала вентилятора и ротора электродвигателя используют передаточные шкивы с запорной втулкой, что позволяет легко осуществлять монтаж и демонтаж шкивов. В вентиляторах применяются шариковые подшипники. Рабочие колеса статически и динамически сбалансированы.

Блок водяного нагревателя
Блок водяного нагревателя предназначен для нагрева подаваемого в обслуживаемое помещение воздуха или газовых смесей, не содержащих клейких,волокнистых и твердых примесей.
Конструктивно блок водяного нагревателя представляет собой корпус, внутри которого размещается теплообменник, состоящий из расположенных в шахматном порядке медных трубок с алюминиевым оребрением.

Блок электрического нагревателя
Блок воздухонагревателя предназначен для нагрева воздуха, подаваемого кондиционером в обслуживаемое помещение.
Основные конструктивные особенности.
Блок воздухонагревателя электрического состоит из корпуса и собственно воздухонагревателя. В корпусе воздухонагреватель устанавливается на направляющих, что позволяет выдвигать его из блока при обслуживании. Со стороны обслуживания корпус блока оборудован съемной панелью.

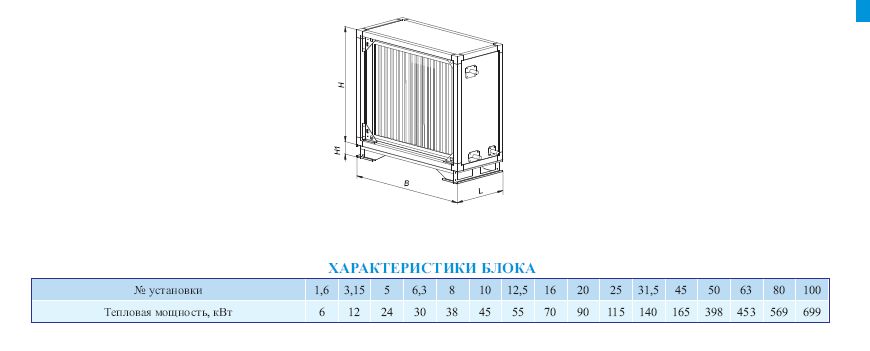

Блок охладителя водяного/фреонового
Блок водяного нагревателя предназначен для нагрева подаваемого в обслуживаемое помещение воздуха или газовых смесей, не содержащих клейких,волокнистых и твердых примесей.
Конструктивно блок охладителя представляет собой корпус, в котором размещаются охладитель, каплеуловитель и поддон. В качестве охладителя используются высокоэффективные медноалюминиевые теплообменники.

Блок фильтрации
Секция фильтрации комплектуется блоками фильтров грубой и тонкой очистки. Фильтрующие элементы устанавливаются в монтажные рамки, которые фиксируются в направляющих корпуса. Такая конструкция позволяет при необходимости производить быструю замену фильтров.
Фильтры состоят из вставленного в стальную рамку фильтрующего материала из синтетических волокон. Фильтрующие элементы имеют толщину 15,25 или 50 мм. Термостойкость синтетических фильтрующих элементов составляется 80С.

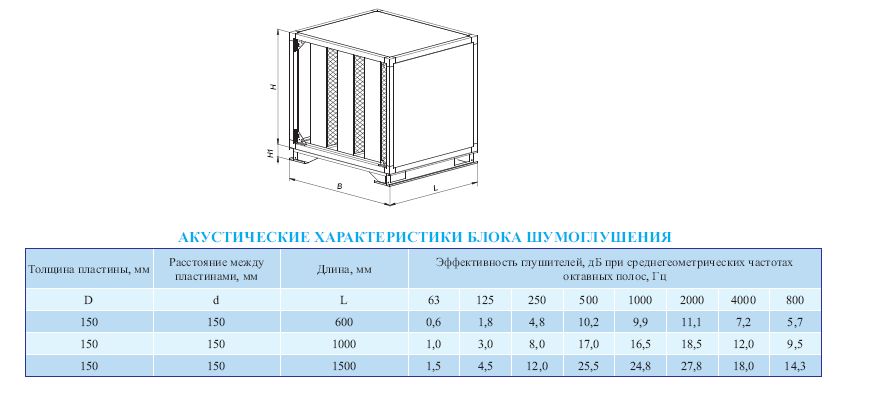

Блок шумоглушения
Секция шумоглушения используется для снижения уровня звукового давления от работающего оборудования кондиционера и состоит из корпуса и установленных в нем шумоглушащих пластин.
Шумопоглощяющий материал покрыт слоем искусственного волокна, препятствующего переносу волокон потоком воздуха.

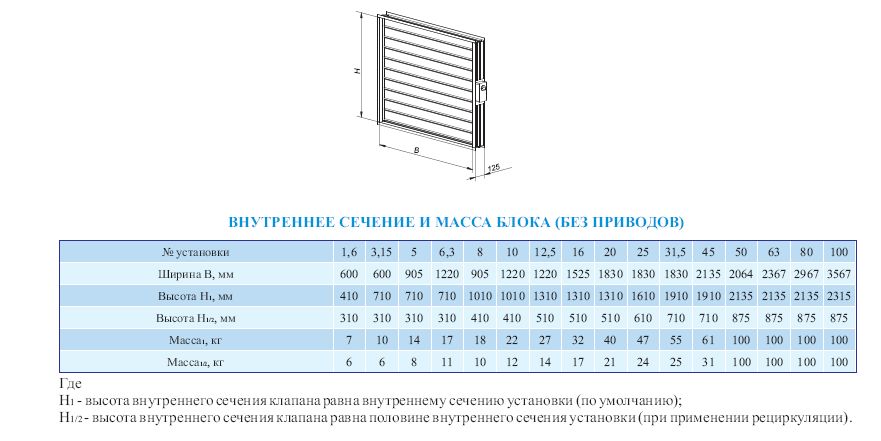

Воздушный клапан
Воздушные клапаны выполнены по одной конструктивной схеме и состоят из корпуса и поворотных лопаток, единых по сечению для клапанов всех типоразмеров, опорных подшипников, уплотнителей и привода. Корпус лопатки изготавливается из специальных фасонных профилей. Для вращения используются пластмассовые шестерни и подшипниковые втулки.

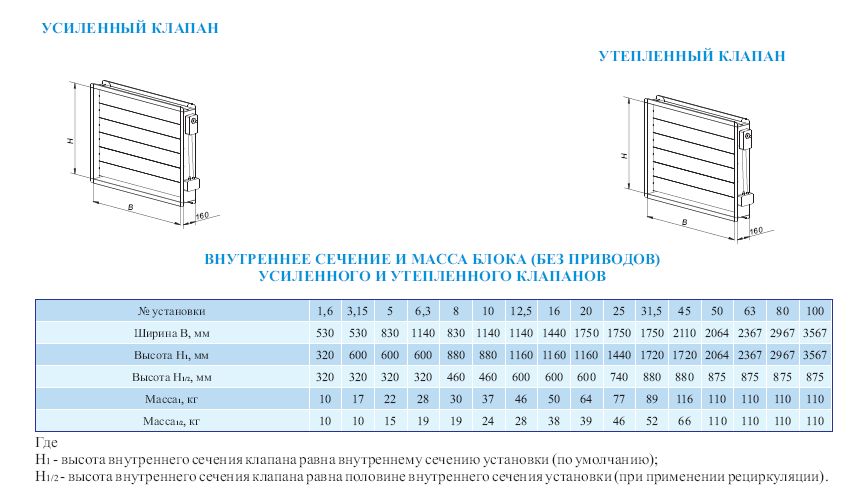

Усиленный клапан
Клапаны усиленные состоят из корпуса, выполненного из оцинкованной стали и лопаток, выполненных из усиленного алюминиевого профиля. Лопатки раскрываются параллельно и приводятся в движение с помощью рычагов и тяг. Клапан предназначен для регулирования расхода воздуха и перекрытия вентиляционного канала. Отличительной особенностью данного клапана является возможность регулирования расхода воздуха.

Утеплённый клапан
Утеплённые клапаны выполнены по одной конструктивной схеме и состоят из корпуса и поворотных лопаток. Лопатки клапана-выполнены из алюминиевого профиля. Примыкание лопаток-выполнено в форме замкового уплотнения, в плотности которого замещается трубчатый электронагреватель-ТЭН для временного разогрева стыка лопаток и облегчения из раскрытия в случае обмерзания. Мощность одного ТЭНа-0,5 кВт.

Гибкая вставка
Предназначена для ограничения передачи вибрации от установки обработки воздуха к воздуховоду.
Гибкие вставки применяются в вентиляционных установках, перемещающих неагрессивные воздушные смеси в интервале температур от -50 до +80 С и влажностью 95%.
Конструктивная длина гибкой вставки-140 мм.

Блок рекуператора с роторным теплообменником
Данный тип рекуператора применим при непосредственной компоновке приточной и вытяжной установок и допускает некоторое смешение приточного воздуха с удаляемым (не более 5%). Роторный рекуператор обладает самым высоким КПД из всех систем утилизации тепла в системах вентиляции (до 80%).
Конструктивно роторный рекуператор представляет собой ротор, закрепленный в корпусе из оцинкованной стали, в подшипниках на горизонтально расположенном валу.Конструкция предусматривает вращения ротора относительно горизонтальной оси посредством электродвигателя с ременной передачей.

Блок рекуператора с перекрестноточным теплообменником (пластинчатый рекуператор)
Вытяжной, удаляемый из помещения, воздух, протекает в канале между пластинами теплообменника, нагревая их. Приточный воздух протекает через остальные каналы теплообменника и поглощает тепло нагретых пластин.
Теплообменник изготовлен из алюминиевых пластин, создающих систему каналов для протекания двух потоков воздуха. В теплообменнике происходит теплопередача между этими тщательно разделенными потоками с различной температурой. КПД пластичных рекуператоров составляет около 60%, при этом перепад давления на данном элементе, как правило, не превышает 200-250 Па.

Блок рекуператора с промежуточным теплоносителем
Данная схема утилизации тепла применяется в системах кондиционирования помещений с самыми жесткими требованиями к чистоте воздуха, так как каналы приточного и вытяжного воздуха полностью разделены,а так же в случае большого расстояния между приточной и вытяжной установкой.
КПД теплоутилизаторов с промежуточным теплоносителем составляет, как правило, около 40%, при падение давления воздуха в приточном и вытяжном канале не более 200 Па (для 8-ми рядных теплообменников)

Блок-секция сотового увлажнения
В сотовом увлажнителе происходит адиабатическое увлажнение воздуха циркуляционной водой, поступающей из поддона. Обрабатываемый воздух насыщается водой, двигаясь через кассету, которая состоит из композитного материала. Увлажнитель подключается к источнику холодного водоснабжения с давлением 1-10бар, вода, стекая по поверхности кассеты увлажнителя, частично испаряется, а остальная стекает в поддон.
Номинальная эффективность увлажнения:65%, 85% и 95%.

Блок-секция парового увлажнения
Увлажнение воздуха в данном блоке происходит за счет введения в воздушный поток пара вырабатываемого парогенератором (не входит в комплект поставки). Для равномерного увлажнения воздуха пар вводится под давлением через гребенки (трубки с продольными рядами отверстий-сопел), количество которых подбирается в зависимости от требуемой эффективности увлажнения. Максимальная эффективность увлажнения до 95%.

Блок-секция форсуночного увлажнения
Предназначена для адиабатического увлажнения воздуха. В комплект поставки входят:пластиковые форсунки, каплеуловитель и поддон. Распыление воды осуществляется навстречу потоку воздуха. НА выходе секции установлен пластиковый каплеуловитель для улавливания уносимых потоком воздуха капель воды. Под секцией находится поддон, в который стекает не испарившаяся вода. Насос осуществляет циркуляцию воды из поддона к форсункам. Секция увлажнения оснащена системами подачи и слива воды.
