Стандарт

Общие сведения

Представленная модульная система обработки воздуха серии "СТАНДАРТ" состоит из набора функциональных секций, которые можно комбинировать между собой в соответствии с конкретными требованиями, обеспечивая наиболее эффективную обработку воздуха. Рациональные конструктивные размеры модулей позволяют размещать установки практически в любых помещениях и перемещать их через узкие транспортные проемы.
Надежность и эффективность работы любого оборудования зависит от качества каждого элемента, его составляющего. Поэтому при комплектовании вентиляционных установок "СТАНДАРТ" мы используем детали и изделия европейского уровня качества и наивысшей надежности, изготовленные на заводах, зарекомендовавших себя только с наилучшей стороны в течение длительного времени.

"Стандарт" можно использовать в большинстве типов зда­ний общественного, коммерческого и промышленного назначения таких, как: больницы, офисы, студии, школы, банки, гостиницы, фабрики, универмаги, то есть везде, где требуется вентиляция.

Установки "Стандарт" изготавливаются в соответствии с международным стандартом ISO 9001, что гарантирует качество нашей продукции. Это является залогом того, что, Вы можете быть уверены в надежности изделий в течение всего срока их использования.

Модульная конструкция установок позволяет предложить широкий выбор вариантов компоновки оборудования, бла­годаря чему оно будет оптимально соответствовать усло­виям транспортировки и перемещения оборудования на строительном объекте к месту монтажа.

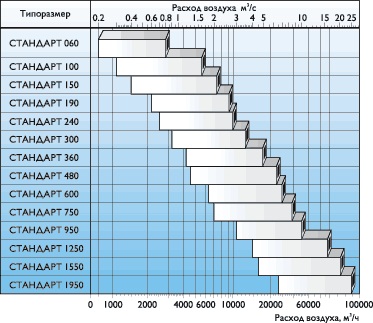

• Производится 14 типоразмеров установок с расходом воздуха от 720 до 86400 м3/час;
• Два варианта исполнения каркасных корпусов с толщиной теплоизоляции 25 и 50 мм;
• Используются три типа модулей регенерации тепла (рекуператоров) – роторные, пластинчатые перекрестноточные и с промежуточным теплоносителем;
• Смесительные секции и секции воздушных клапанов обладают улучшенной герметичностью за счет использования на заслонках силиконовых уплотнителей;

• Для уменьшения энергопотребления и увеличения КПД на выходе вентилятора может быть установлен диффузор;
• Секции могут оснащаться штуцерами для измерения аэродинамического сопротивления.

Условия эксплуатации

Вентиляционные установки "Стандарт" предназначе­ны для эксплуатации в условиях умеренного и холодно­го (УХЛ) климата 3­-й категории размещения (УХЛ 1­-й категории размещения для наружного исполнения) по ГОСТ 15150. Обрабатываемый и перемещаемый уста­новками воздух не должен содержать взрывоопасные газы и пылегазовые смеси, липкие вещества, волокни­стые и абразивные материалы, а содержание пыли и других твердых примесей должно быть не более 100 мг/м3.

Конструкция секций

Каркас секции изготавливается из алюминиевого экструдированного профиля. Дверцы, люки и панели корпуса изготавливаются из стального оцинкованного листа. Панели корпуса теплоизолированы слоем огнестойкой минеральной ваты толщиной 25мм или 50мм. Все дверцы для обслуживания снабжены поворотными петлями. Различные секции могут оъединяться в модули. Модули секций устанавливаются на опорные рамы из профилированной стали.

Секция воздушного клапана
Секция воздушного клапана может быть использована как регулирующий элемент расхода воздуха или как запорная секция.

• Воздушный клапан изготовлен из анодированных алюминиевых профилей;
• Попарно-встречное вращение регулирующих пластин клапана осуществляется шестернями из ударопрочной пластмассы;

• Уплотнение пластин выполнено силиконовым профилем.

Секция вентилятора
Секция вентилятора - это основной элемент приточных и вытяжных установок.

• Секция состоит из встроенного радиального вентилятора двухстороннего всасывания с приводным механизмом и асинхронного двигателя с короткозамкнутым ротором.
• Рабочее колесо и двигатель вентилятора эффективно виброизолированы от элементов корпуса.
• Виброизоляция осуществляется резино-металлическими виброгасящими амортизаторами и гибкой вставкой.
• Момент вращения от электродвигателя к рабочему колесу передается при помощи клиноременной передачи через шкивы, центрируемые и фиксируемые на соответствующих валах разжимными втулками.

Секция воздушного фильтра
В секции воздушного фильтра применяется фильтрующий материал классов EU3, EU5, EU7, EU9. Для более тонкой очистки воздуха возможны комбинации фильтрующих элементов разных классов.

• Карманная конструкция обеспечивает большую фильтрующую поверхность и длительный срок службы фильтров.
• Легко монтируемые съемные фильтрующие кассеты вставляются в направляющие и имеют удобный доступ для монтажа.
• Направляющие кассет фильтров снабжены эффективными уплотняющими прокладками, предотвращающими утечки воздуха. Секция воздушного фильтра оснащена дифференциальным манометром.

Секция нагрева воздуха

• В секции нагрева воздуха используются медно-алюминиевые теплообменники (калориферы) работающие на горячей воде и/или электронагреватель.
• На установки, предназначенные для работы в условиях низких температур, устанавливается стальной теплообменник со спирально-катанным алюминиевым оребрением.
• Все водяные теплообменники снабжены термостатом защиты от замерзания по температуре воздуха.
• Трубчатые ТЭНы электронагревателей изготовлены из нержавеющей стали.
• Все электронагреватели снабжены двухступенчатой защитой, обеспечивающей их отключение при перегреве.

Секция охлаждения воздуха

• В секции охлаждения воздуха используются медно-алюминиевые теплообменники работающие на холодной воде (гликолевой смеси) или фреоновый испаритель.
• За теплообменником или испарителем предусмотрена установка каплеуловителя.
• Для сбора конденсата устанавливается поддон из коррозионностойкого материала с дренажным патрубком, выходящим через боковую панель со стороны обслуживания.

Секция смешения
Секция смешения состоит из нескольких воздушных клапанов, позволяющих производить подмес вытяжного воздуха в приточный.

• Воздушный клапан состоит из анодированных алюминиевых профилей;
• Попарно-встречное вращение регулирующих пластин клапана осуществляется шестернями из ударопрочной пластмассы; Уплотнение пластин выполнено силиконовым профилем.

Секция увлажнителя
В зависимости от требований по обработке воздуха предлагается три модификации увлажнителей.

• Паровой увлажнитель: распределение пара происходит непосредственно в поток воздуха при помощи различных парораспределителей с отводом конденсата.
• Испарительный увлажнитель: изготовлен из композитного материала со специальной пропиткой. Рассчитан на использование водопроводной воды с регулированием расхода. Внутри корпус секции покрыт листовой нержавеющей сталью.
• Форсуночный увлажнитель: дисперсия мельчайших водяных капель непосредственно в поток воздуха через специальные форсунки под давлением.

Секция шумоглушителя

• Глушение аэродинамического шума происходит в шумопоглощающих кассетах.
• Материал пластин неорганический, волокнистый, устойчивый к истиранию и эрозии.
• Для снижения аэродинамического сопротивления и собственного шума пластины оборудованы обтекателями.
• Стандартные шумоглушители производятся трех типоразмеров в зависимости от требований шумоподавлению.

Секция роторного рекуператора
В случаях, когда допускается незначительный (в районе 5%) переток вытяжного воздуха в приточный, наилучшие технические и эксплуатационные показатели имеет рекуператор роторного типа.

• Ротор рекуператора собран из чередующихся тонких плоских и гофрированных пластин, образующих воздушные каналы.
• Ротор установлен на "вечных" подшипниках и может быть извлечен из секции.
• Для уменьшения перетока воздуха ротор оснащен щеточными уплотнителями и сектором продувки.
• Вращение ротора рекуператора осуществляется двигателем, работающем в режиме вкл./выкл. или с регулированием скорости вращения.

Секция пластинчатого рекуператора
В случаях, когда недопустим переток вытяжного воздуха в приточный, используется пластинчатый перекрестноточный рекуператор.

• Конструкция этого типа рекуператора подразумевает большую поверхность теплообмена для передачи тепла вытяжного воздуха приточному.
• Выделяющийся конденсат собирается в поддоне с дренажным патрубком со стороны обслуживания.
• Защита от обмерзания обеспечивается обводным каналом (байпасом) и активизируется автоматикой.

Секция рекуператора с промежуточным теплоносителем
В случаях, когда системы приточного и вытяжного воздуха нельзя объединить в одном модуле, используется рекуператор с промежуточным теплоносителем.

• Рекуператор состоит из двух медноалюминиевых теплообменников, соединенных между собой трубопроводом с принудительной циркуляцией промежуточного теплоносителя.
• Секция вытяжного теплообменника оснащена поддоном из коррозионностойкого материала и дренажным патрубком со стороны обслуживания.
• При необходимости секция вытяжного воздуха оснащается каплеуловителем.

Секция инспекционная
Инспекционная секция необходима для обслуживания внутренних элементов вентиляционной установки.

• Длина инспекционной секции обычно рекомендуется производителем и согласовывается с заказчиком.
• В секции может монтироваться рассекатель, диффузор или иной стабилизатор потока воздуха.

Основные варианты комплектования секций
Приведенные ниже варианты комплектования установок могут быть дополнены другими функциональными секциями или, наоборот, использоваться в сокращенном виде.

1. Приточная установка
2. Приточная установка с охладителем
3. Приточная установка с охладителем и секцией смешения
4. Приточная установка с паровым увлажнителем
5. Приточно-вытяжная установка со смесительной секцией
6. Приточно-вытяжная установка с роторным рекуператором и охладителем
7. Приточно-вытяжная установка с пластинчатым рекуператором
8. Приточно-вытяжная установка с промежуточным теплоносителем
9. Приточно-вытяжная установка со смесительной камерой "в линию"
10. Приточная установка с резервным вентилятором

---
