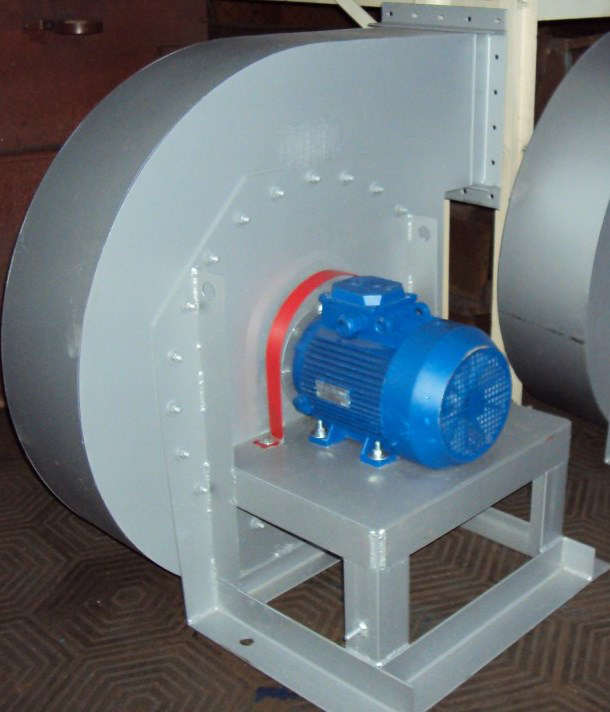

Дутьевые вентиляторы ВД, ВДН

Общие сведения

Вентилятор ВДН и вентилятор вд представляют собой дутьевые радиальные котельные вентиляционные устройства. Они применяются для подачи воздуха в пылеугольные и газомазутные котельные установки, производительность которых составляет от 2,5 до 25 т/час. Кроме того, ними оснащают водогрейные котлы разной степени производительности тепла и котлы-утилизаторы. Также их используют в составе вентиляционных систем жилых и промышленных помещений.

Устройство вентиляторов вд

Основной узел этих вентиляционных установок – это рабочее колесо. Также к основным агрегатным частям относят улитку, изготовленную сварным способом из листовой и профильной стали, всасывающий патрубок, осевой направляющий аппарат и постамент.

Рабочие колеса таких вентиляторов имеют правое и левое направление вращения, а состоят из сварной крыльчатки и ступицы. При этом у последних имеются шлицевые пазы, за счет которых обеспечивается возможность использования таких вентиляторов в качестве дымососов газомазутных котлов.

Вентиляторы высокого давления имеют не автономную ходовую часть, а непосредственную посадку рабочих колес на электродвигательный вал. А для того, чтобы увеличить жесткость торцевых стенок улитки, применяют усиленное оребрение из полос.

Описание


• Одностороннего всасывания
• Корпус спиральный поворотный
• Направление вращения – правое и левое
• Используются для подачи воздуха и воздушных смесей в топки котельных агрегатов
• Перемещаемая среда не должна содержать взрывоопасных смесей, липких и волокнистых материалов

Условия эксплуатации

Климатическое исполнение вентиляторов – У категории размещения 1-3 по ГОСТ 15150-90.
Пуск вентиляторов разрешается при температуре в корпусе не ниже -30 0С.

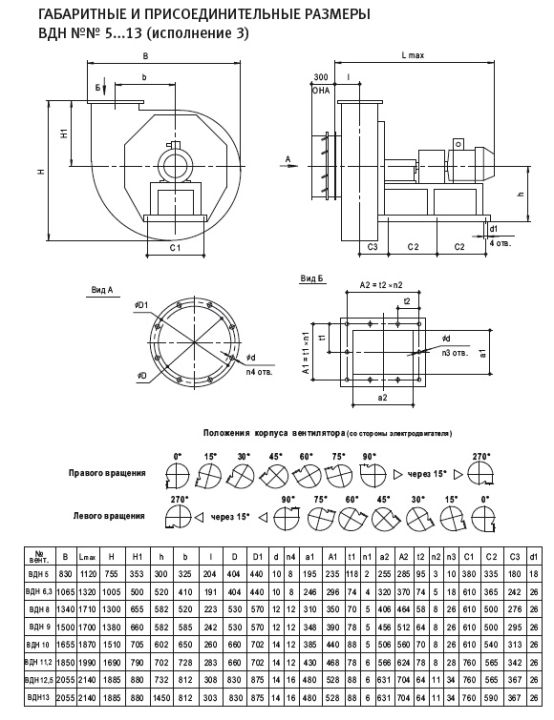

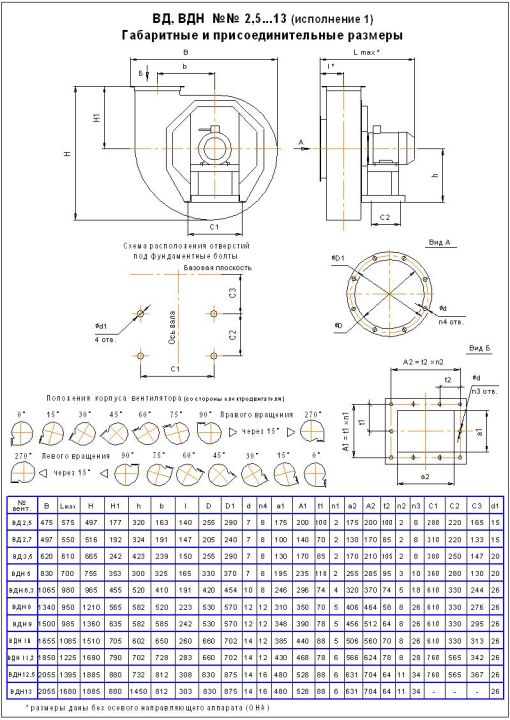

Вентиляторы №№ 2,5 – 13 поставляются в сборе.

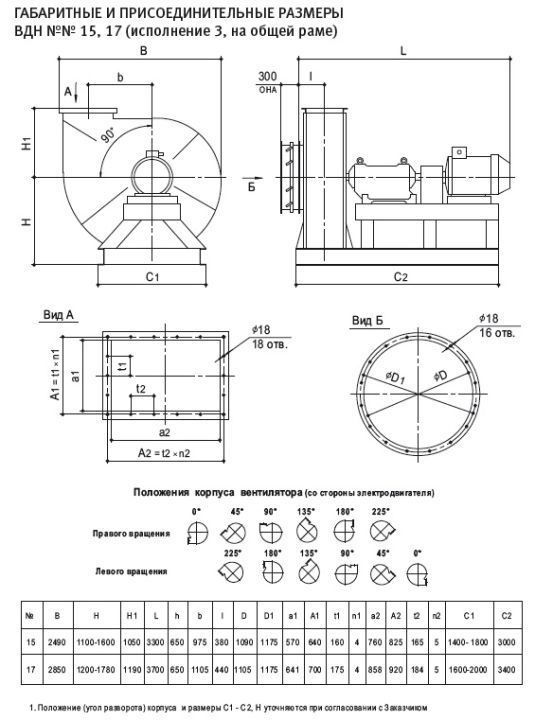

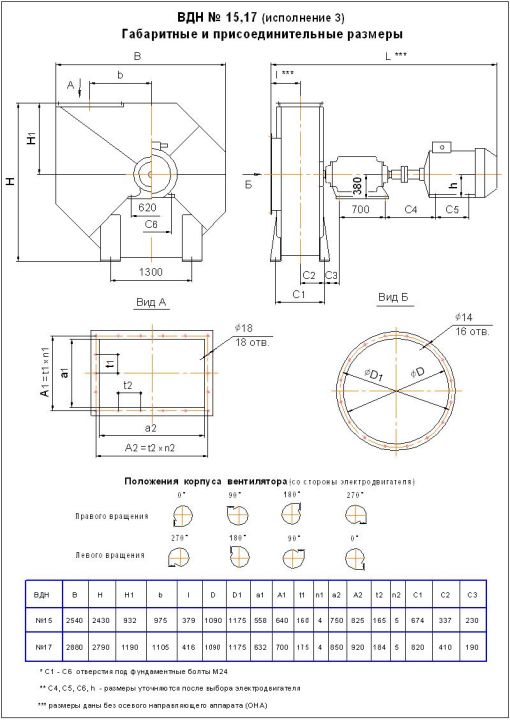

Вентиляторы №№ 15 – 17 поставляются отдельными узлами: корпус, рабочее колесо, ходовая часть и электродвигатель.
Корпус вентилятора, ходовая часть и электродвигатель монтируются на общем фундаменте в соответствии с СНиП 2.02.05



Определение вращения дымососа.
Направление вращения дымососа определяют со стороны двигателя.

Смотрим на дымосос со стороны двигателя.

Определяем:
Рабочее колесо вращается по часовой стрелке - Дымосос Правый
Рабочее колесо вращается против часовой стрелки - Дымосос Левый

Дутьевые вентиляторы ВД и ВДН — оборудование для создания принудительной тяги котельных агрегатов

Для эффективной работы промышленных котельных агрегатов разных типов необходимо создание принудительной тяги. Для этого используются вентиляторы дутьевые ВД и ВДН. Данный тип оборудования рассчитан на подачу предварительно очищенной воздушной смеси с количеством твердых примесей не более 0.1 г/м³.

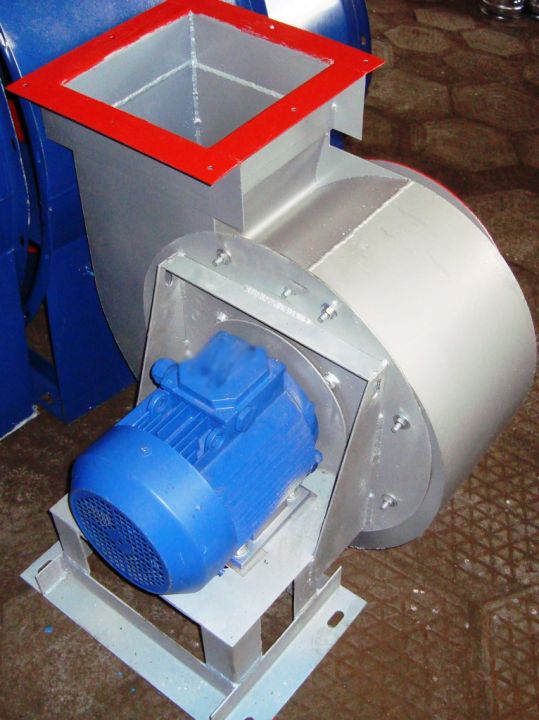

Иногда вентиляторы ВДН и ДН называют дымососы-вентиляторы, хотя они имеют некоторые конструктивные и технические различия. Промышленные дымососы Д и ДН используют преимущественно для отведения газовоздушной смеси с небольшим количеством золы, окалины и других сторонних взвесей.

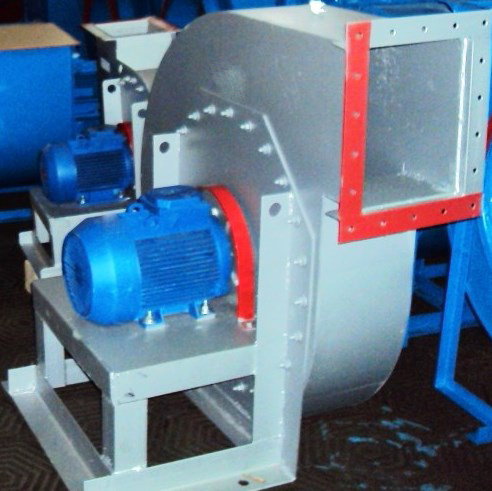

Вентилятор ВДН и ВД имеют схожую конструкцию. Они состоят из корпуса-улитки, всасывающего патрубка, рабочего колеса, электродвигателя и станины. Вентилятор дутьевой ВДН отличается от аналогичной модели серии ВД только наличием лопастей в рабочем колесе. В первом случае их 16, а во втором — 32, что влияет на технические характеристики оборудования.

Модельный ряд дутьевых вентиляторов ВД и ВДН

Существует более 50 конфигураций дутьевых вентиляторов обеих серий, которые могут иметь следующие технические характеристики и особенности:

• Мощность электродвигателя — от 1.1 до 160 кВт. Также есть модели, поставляемые без двигателей.
• Скорость вращения — от 750 до 3000 об/мин.
• Производительность — от 504 до 91080 м³/ч
• Исполнение — углеродистая или коррозионностойкая сталь.

Учитывая широкий модельный ряд дутьевых вентиляторов ВД и ВДН, подобрать подходящее решение под уже существующее котельное оборудование сможет только профильный специалист. Если вы не хотите переплачивать за ненужную мощность, или наоборот, купить устройство, которое будет слишком слабым для вашей котельной — доверьтесь инженерам компании «Унвен».

Квалифицированные специалисты проведут расчеты с учетом уже существующего котельного оборудования и сопутствующих устройств, чтобы подобрать оптимальный дутьевой вентилятор ВД или ВДН.

Где можно выгодно заказать дутьевые вентиляторы ВД и ВДН

Преимущества сотрудничества с компанией «Унвен»:

• Широкий ассортимент вентиляционного оборудования на складе и под заказ.
• Собственное производство и продукция проверенных российских и зарубежных брендов.
• Бесплатная организация подготовки оборудования к доставке по всей РФ.
• Ремонт и профилактика промышленных вентиляторов.
• Квалифицированная помощь в подборе оборудования, предоставление коммерческого предложения с актуальными ценами и техническими характеристиками.

Для заказа дутьевых вентиляторов ВД и ВДН, оставьте онлайн заявку с контактами для обратной связи или позвоните нам по указанному номеру.

Дутьевые вентиляторы ВД и ВДН: эффективное решение для котельных агрегатов

Технологические агрегаты ВД и ВДН - специализированное оборудование для создания форсированной тяги в теплоэнергетических системах. Каждый вентилятор дутьевой ВДН или ВД имеет индивидуальные технические параметры, способствующие рационализации работы энергетического комплекса.

Конструктивные элементы включают:

1. Корпусную оболочку улитку.
2. Входной воздухозаборный патрубок.
3. Динамическое рабочее колесо.
4. Электромеханический двигатель.
5. Несущую станину.

Ключевое отличие между вентиляторами ВДН и ВД заключается в геометрии лопастного механизма. В модификации ВДН присутствует 16 лопастей, в традиционной версии ВД - 32, что кардинально трансформирует аэродинамический профиль и производительность.

Функциональные преимущества агрегатов:

1. Высокую производительность воздушного потока.
2. Надежность эксплуатации.
3. Минимальный уровень шума.
4. Длительный срок службы.
5. Возможность работы в различных температурных режимах.

Дутьевые вентиляторы незаменимы в:

1. Энергетической промышленности.
2. Теплоэнергетических комплексах.
3. Котельных различной мощности.
4. Системах принудительной вентиляции.

При выборе вентилятора необходимо учитывать:

1. Объем помещения.
2. Требуемую интенсивность воздухообмена.
3. Параметры электросети.
4. Температурный режим эксплуатации.

Профессиональный подход к выбору оборудования гарантирует максимальную эффективность работы всей системы.

Вентилятор требует регулярного технического обслуживания. Специалисты рекомендуют проводить профилактический осмотр не реже одного раза в квартал. Основные мероприятия включают:

1. Проверку крепления лопастей.
2. Диагностику электродвигателя.
3. Очистку корпуса от пыли и загрязнений.
4. Смазку подшипников.
5. Контроль уровня вибрации.

   Где купить?

Вентилятор дутьевой ВД и ВДН дает возможность значительно уменьшить энергозатраты предприятия. Обновление вентиляционных систем позволяет снизить эксплуатационные расходы котельных установок до 30%.

Компания «Унвен» в Химках предлагает купить профессиональный вентилятор дутьевой ВД или ВДН для максимальной оптимизации технологических процессов.

Наши преимущества:

1. Гарантированное качество.
2. Мгновенный подбор оборудования.
3. Бесплатная организация доставки по России.
4. Индивидуальный подход к каждому клиенту.

Свяжитесь с нами прямо сейчас! Мы готовы помочь вам повысить эффективность вашего производства.
