Клапаны КДП-5А
Назначение
Клапан КДП-5А предназначен для открывания проема шахты дымоудаления на этаже возникновения пожара.
Клапан КДП-5А-01 применяется в системе дымаудапения ГА-ПУ-2 и комплектуется металлическим ограждением и ящиком управления ШУ УХЛ4.
Клапан КДП-5А-02 применяется в системе дымоудаления ППСДУ-32 и комплектуется металлическим ограждением.
Клапан КДП-5А-03 применяется в системе дымоудаления ППСДУ-34 и комплектуется металлическим ограждением.
Климатическое исполнение
Климатическое исполнение УХЛ. категория размещения 4 по ГОСТ 15150-69.Масса клапана КДП-5А - не более 13,5 кг.
Ограждение металлическое типа РТ1402-Р9 (Р10) предназначено для защиты оборудования, размещенного в клапане КДП-5А, от попадания туда посторонних предметов.
Ограждение выпускается в двух исполнениях в зависимости от способа крепления в нишах железобетонных изделий.
РТ1402-Р9 по альбому P1402.08.000 А;
РТ1402-Р10- РТ1402.08. 000 А-01.
Масса ограждения - 4.5 кг.
Технические характеристики
Показать
| Наименование | Цена, руб. |
|---|---|
| КДП-5А-01 | 21 000.00 |
| КДП-5А-02 | 23 000.00 |
| КДП-5А-03 | 23 000.00 |
| Катушка к клапану КДП 5А | под расчет |
| Ограждение РТ-1402-Р9 (для КДП-5А) | 4 300.00 |

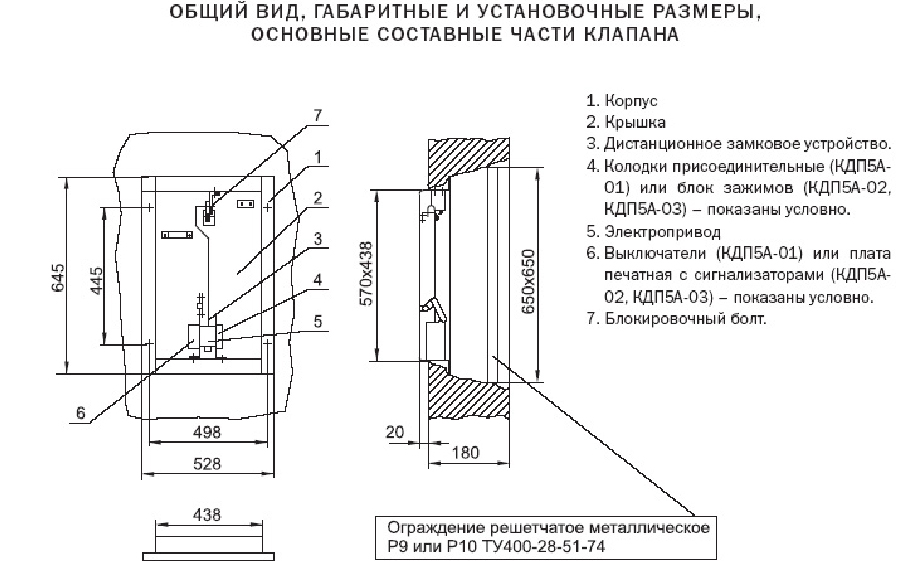

схема габаритных размеров клапана КДП-5А

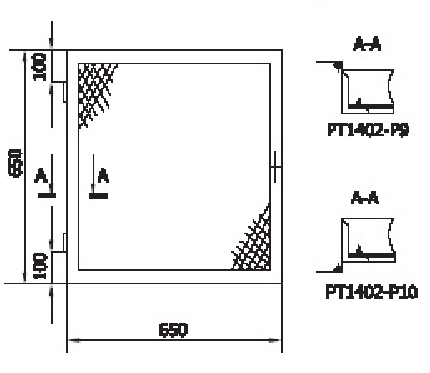

схема металлического ограждения для КДП-5А

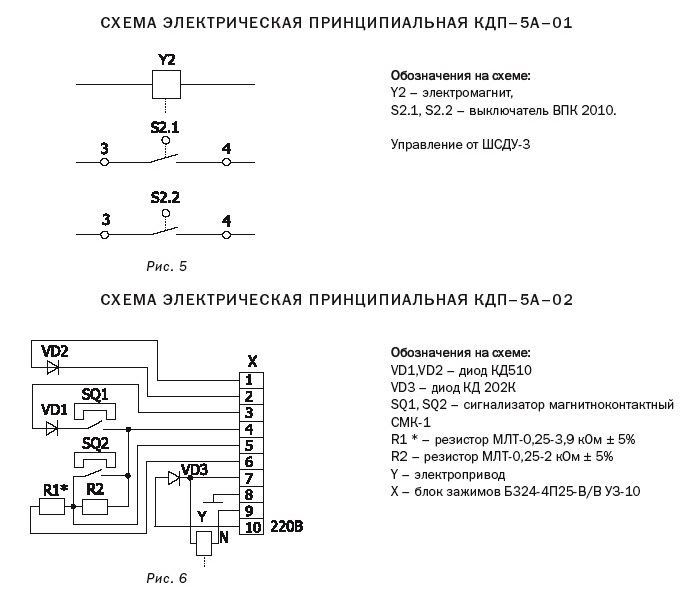

Электрическая принципиальная схема КДП-5А-01, КДП-5А-02
Электрическая принципиальная схема КДП-5А-03
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Клапан КДП-5А
Страна происхождения: Россия
Цена: от 4 075.00 руб.
