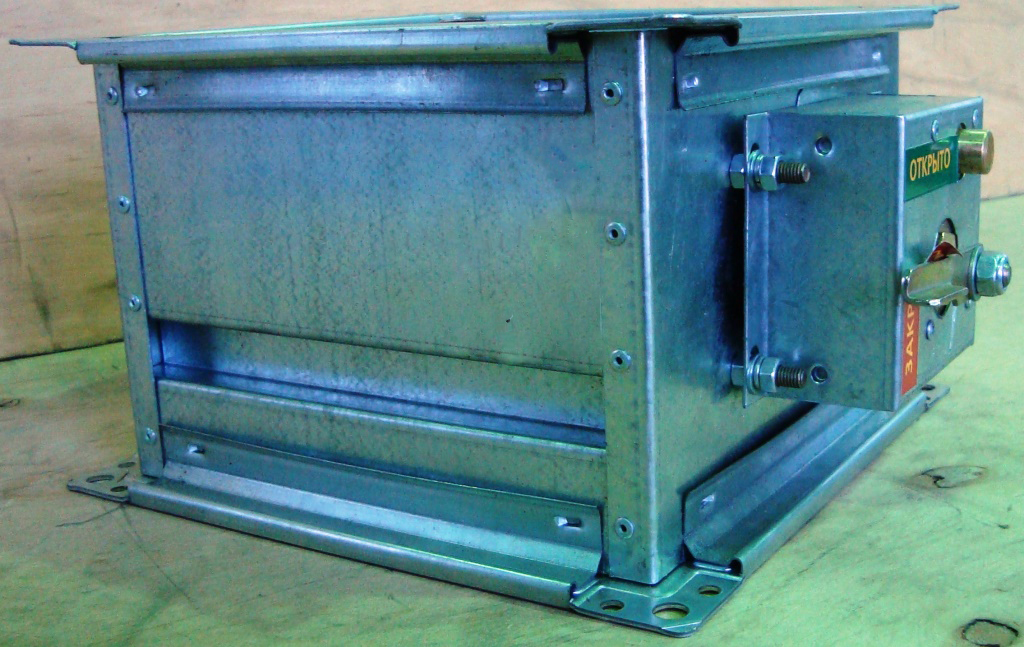

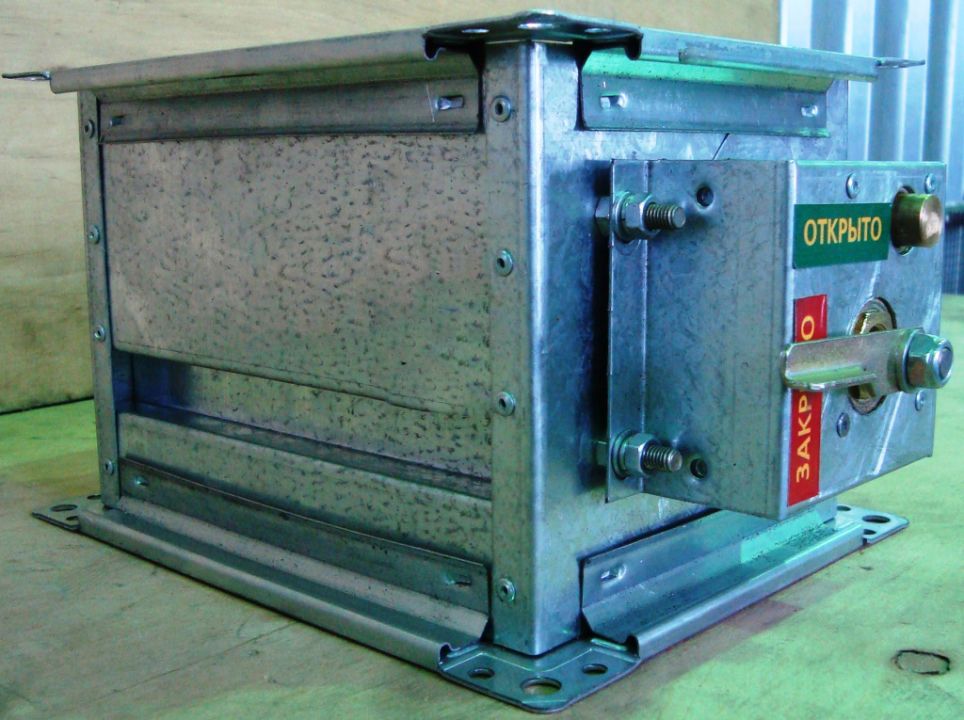

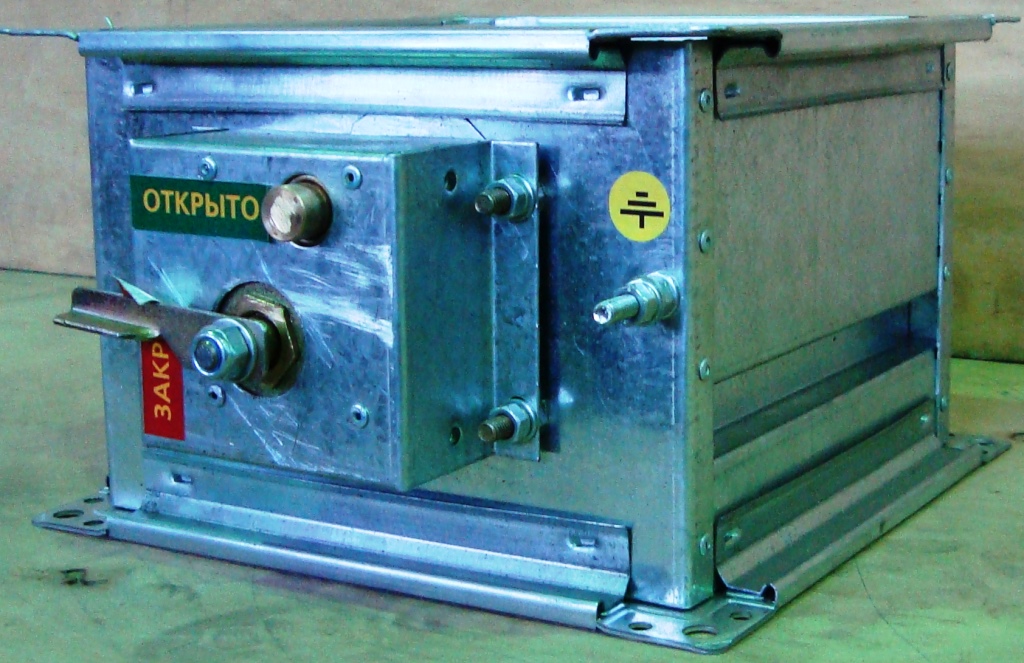

Клапаны АЗЕ с пределом огнестойкости 0,25 часа взрывозащищенные (Серия 094, 095, 096, 097)

Назначение

Клапаны  огнезадерживающие взрывозащищенные с пределом огнестойкости 0,25 часа, предназначенные  для  автоматического  и  дистанционного  блокирования  распространения продуктов  горения  по  воздуховодам,  шахтам  и  каналам  системы  вентиляции  и кондиционирования, а также для защиты проемов в ограждающих строительных конструкциях зданий и сооружений различного назначения.

Клапан  не  предназначен  для  установки  в  воздуховодах  помещений  категорий  А  и  Б, воздуховодов местных отсосов взрывоопасных смесей, а также воздуховодах, для которыхне предусмотрены  регламентные  работы  по  периодической  очистке,  предотвращающей образование отложений.

Клапан соответствует требованиям СНиП 2.04.05-91.

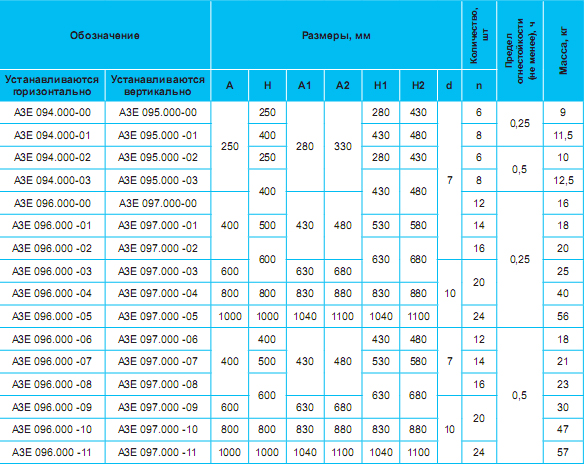

Типы

По условиям размещения клапаны разработаны двух типов: для установки в противопожарных стенах и перегородках (горизонтальные) и для установки в перекрытиях (вертикальные).

Конструкция

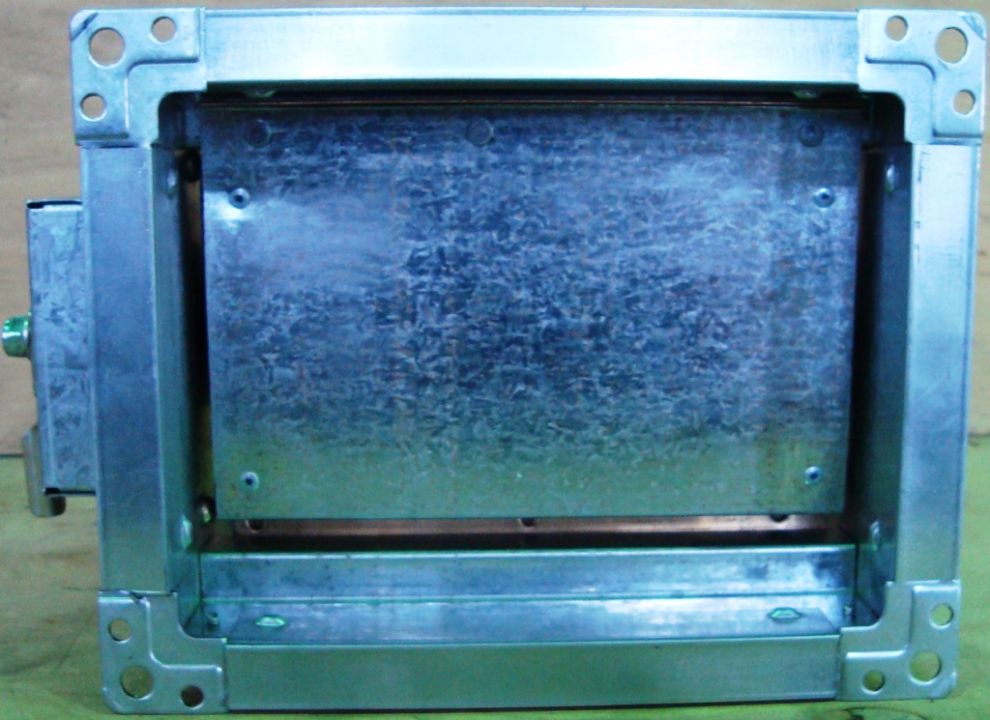

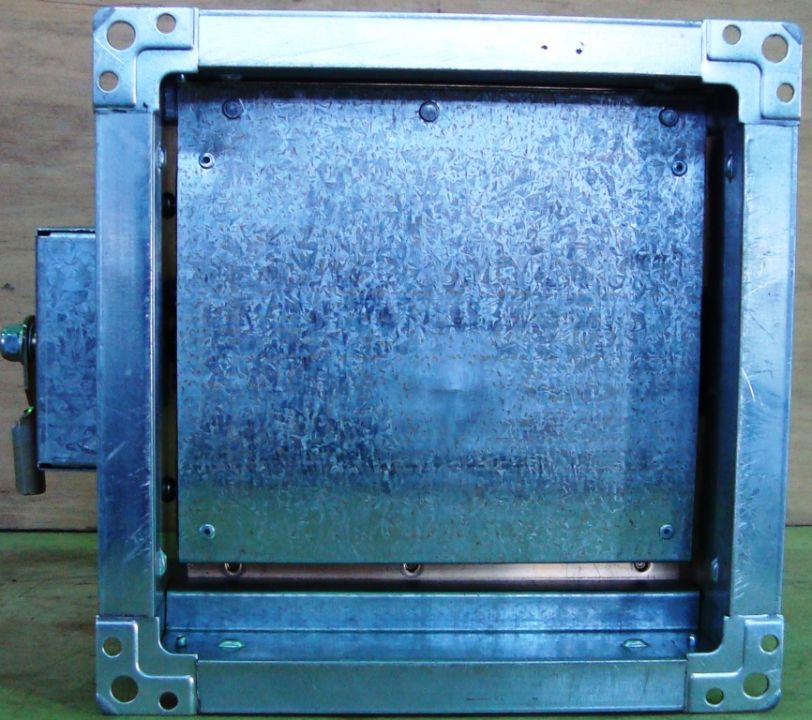

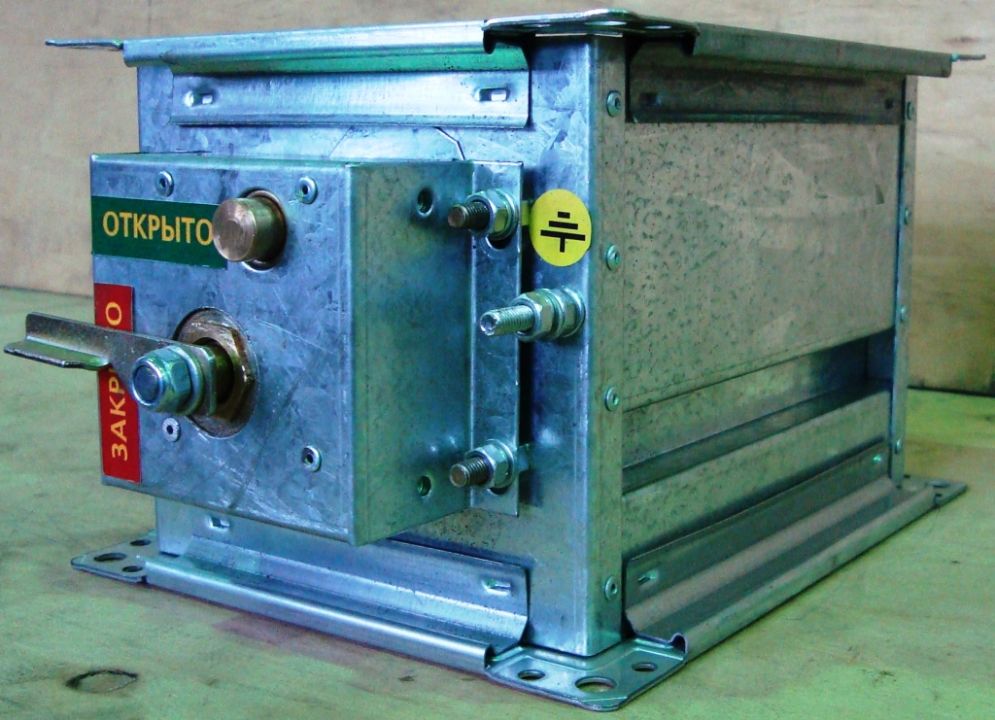

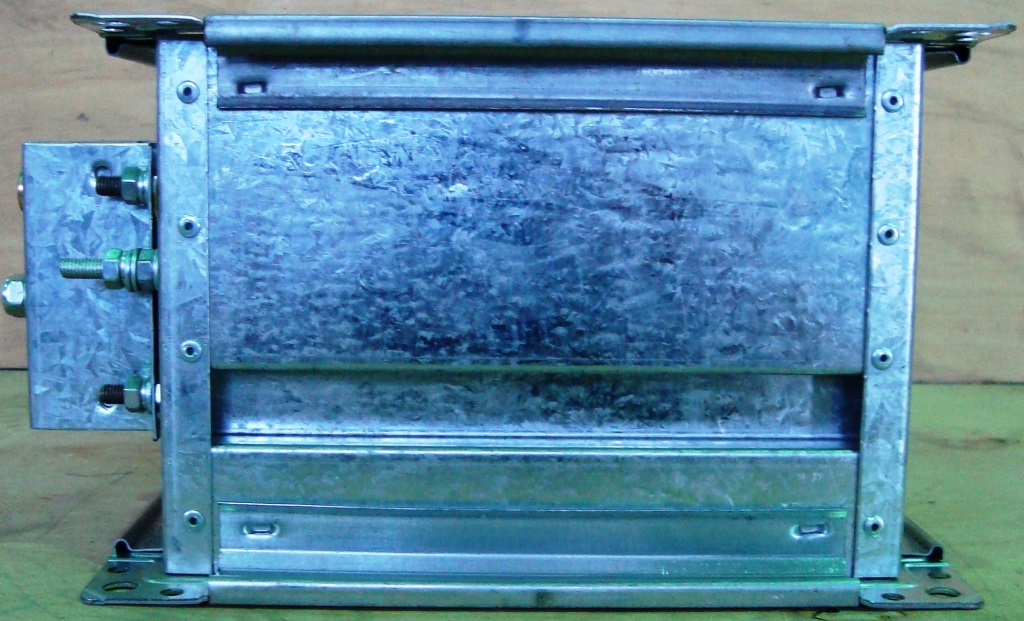

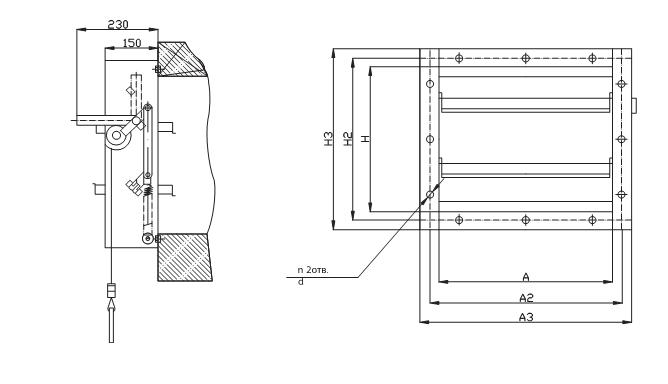

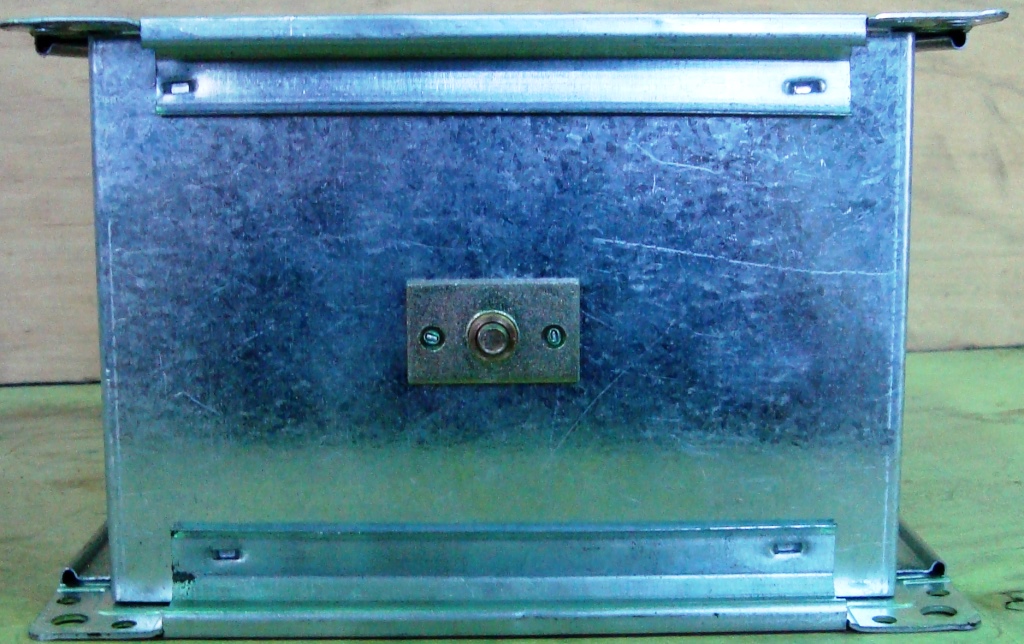

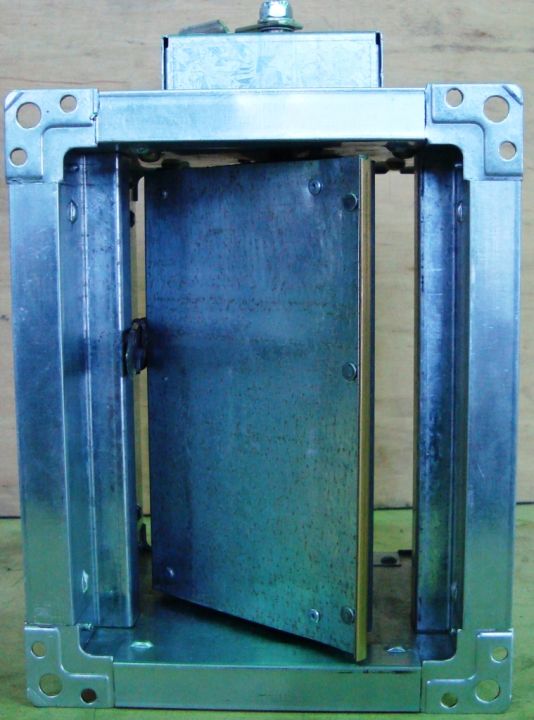

Конструкция клапана состоит из корпуса с лопатками коробчатой формы, установленных в подшипниковых узлах и соединенными между собой рычажной системой.

Установка клапана в открытое помещение осуществляется поворотом лопаток посредством рукоятки рычажной системы, которая фиксируется плавкой вставкой с температурой плавления 72 °С и чекой с прикрепленным к ней тросом ручного управления.

Закрытие клапана происходит при повышении температуры перемещаемого воздуха свыше 72 °С и распада при этом плавкой вставки.
При необходимости, закрытие клапана до повышения температуры перемещаемого воздуха свыше 72 °С можно осуществить выдергиванием чеки посредством рукоятки с тросом.

Восстановление работоспособности клапана с разрушенной (после расплавления) плавкой вставкой возможно двумя способами:
– установкой другой плавкой вставки;
– восстановлением, посредством пайки, бывшей в употреблении плавкой вставки.

Огнезащита клапана с пределом огнестойкости 0,25 часа обеспечивается плотным заполнением полостей лопаток суперсилком и заполнением упоров асбестовым картоном.

Взрывозащита клапанов обеспечивается тем, что все детали, которые в процессе эксплуатации клапана при повороте лопаток соприкасаются между собой (палец, шайбы и др.) выполнены из материалов латунь-сталь.
