Клапаны АЗЕ с пределом огнестойкости 0.5 часа (Серия 086, 087, 088,089)

Назначение

Клапаны   огнезадерживающие  с пределом огнестойкости  0,5 часа, предназначенные для  автоматического и  дистанционного блокирования распространения продуктов  горения по  воздуховодам,  шахтам  и  каналам  системы  вентиляции  и  кондиционирования,  а  также для  защиты   проемов  в  ограждающих  строительных  конструкциях  зданий  и  сооружений различного назначения.

Клапан  не  предназначен  для  установки  в  воздуховодах  помещений  категорий  А  и  Б, воздуховодов местных отсосов взрывоопасных смесей, а также воздуховодах, для которых не предусмотрены  регламентные  работы  по  периодической  очистке,  предотвращающей образование отложений.
Клапан соответствует требованиям СНиП 2.04.05-91.

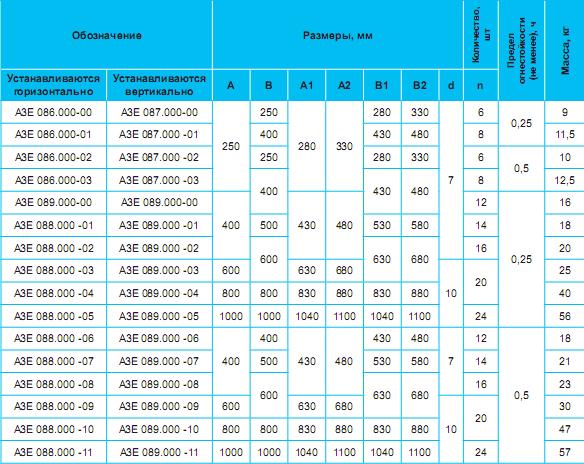

Типы

По условиям размещения клапаны разработаны двух типов: для установки в противопожарных стенах и перегородках (горизонтальные) и для установки в перекрытиях (вертикальные).

Конструкция клапана состоит из корпуса с лопатками коробчатой формы, установленных в подшипниковых узлах и соединенными между собой рычажной системой.

Установка клапана в открытое помещение осуществляется поворотом лопаток посредством рукоятки рычажной системы, которая фиксируется плавкой вставкой с температурой плавления 72 °С и чекой с прикрепленным к ней тросом ручного управления.

Закрытие клапана происходит при повышении температуры перемещаемого воздуха свыше 72 °С и распада при этом плавкой вставки.

При необходимости, закрытие клапана до повышения температуры перемещаемого воздуха свыше 72 °С можно осуществить выдергиванием чеки посредством рукоятки с тросом.

Восстановление работоспособности клапана с разрушенной (после расплавления) плавкой вставкой возможно двумя способами:

• установкой другой плавкой вставки;
• восстановлением, посредством пайки, бывшей в употреблении плавкой вставки.

Огнезащита  клапана  с  пределом  огнестойкости  0,5  часа обеспечивается  дополнительным нанесением на внутренние и внешние поверхности корпуса и наружные поверхности лопаток вспучивающегося покрытия ВПМ-2 по ГОСТ 25131-82. Толщина покрытия 3,5 – 4 мм.
