Общие сведения
Фильтрующие элементы патронные (ФЭП) предназначены для оснащения патронных (картриджных) самоочищающихся фильтров, которые могут применяться в различных отраслях промышленности для очистки аспирационного воздуха от различных видов пылей.
Фильтрующие элементы патронные также могут быть использованы в системах воздухоподготовки газотурбинных и компрессорных установок.
Фильтрующие элементы фильтров работают в режимах регенерации (самоочистки), которая осуществляется импульсной продувкой сжатым воздухом.
ФЭП может изготавливаться из различных фильтрующих материалов на основе целлюлозы, синтетических волокон (полиэфирные, полипропиленовые волокна), а также смеси целлюлозных и синтетических волокон.
Фильтрующие материалы отличаются эффективностью очистки и могут подбираться в соответствии с требованиями потребителей, исходя из конкретных условий эксплуатации.
Эффективность стандартных ФЭП для большинства видов пылей составляет, как правило, не менее 99,9%. Для улавливания мелкодисперсных аэрозолей (плазменная, лазерная резка металлов и т.п.) может быть использован высокоэффективный синтетический материал с эффективностью очистки не менее 99,9% в отношении частиц размером 0,5 – 1мкм.
По заказу изготавливаются фильтрующие элементы других типоразмеров
Общее устройство

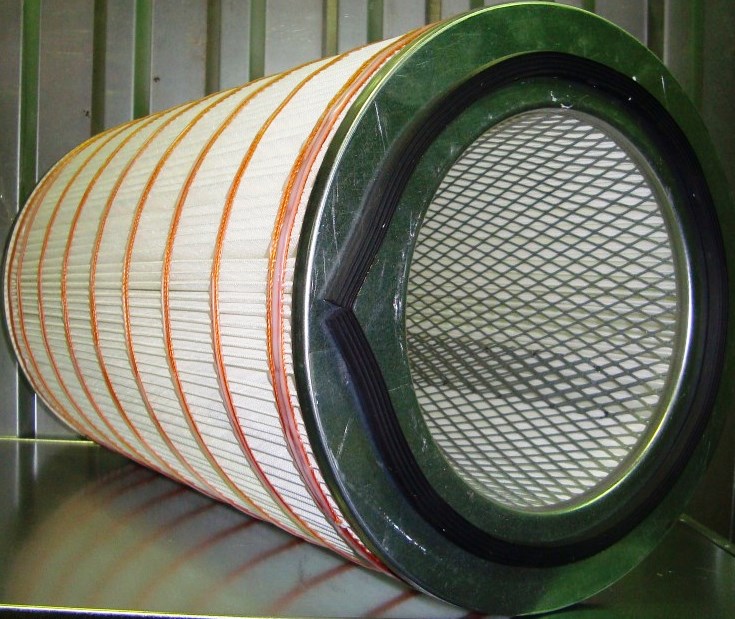

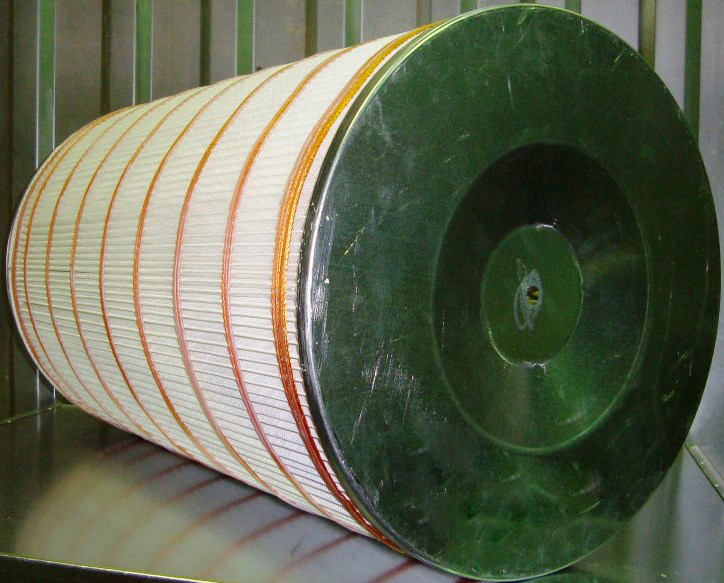

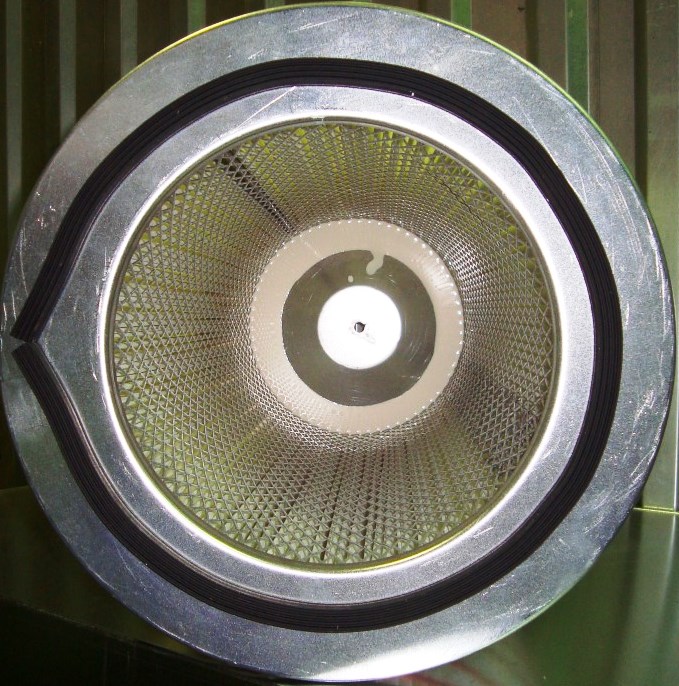

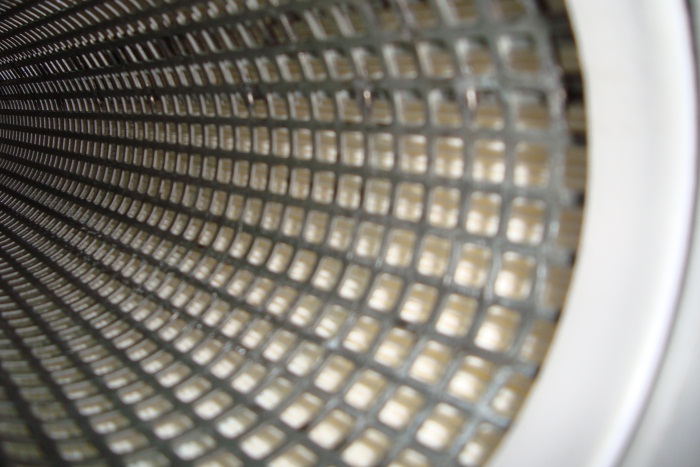

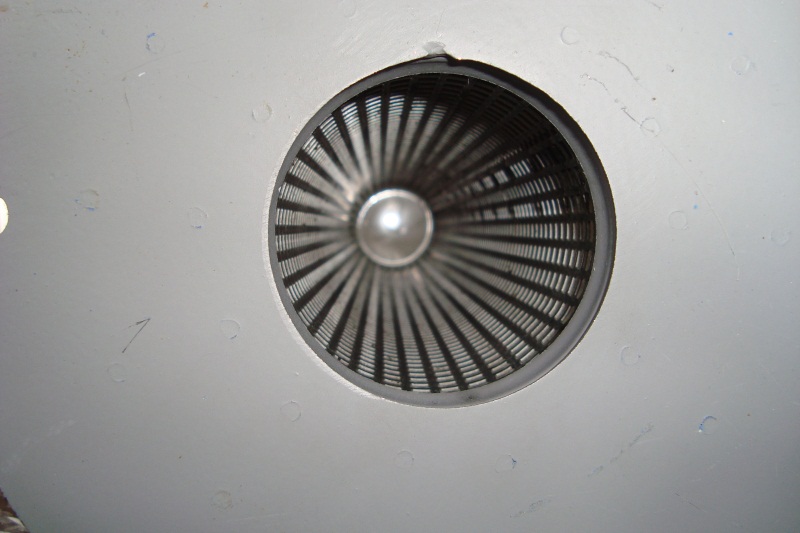

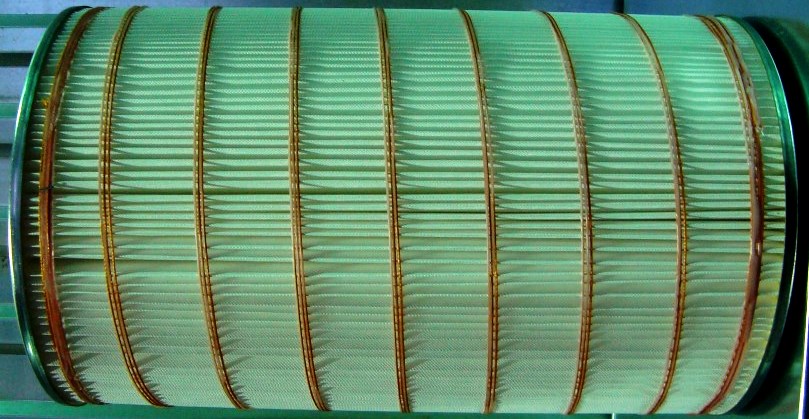

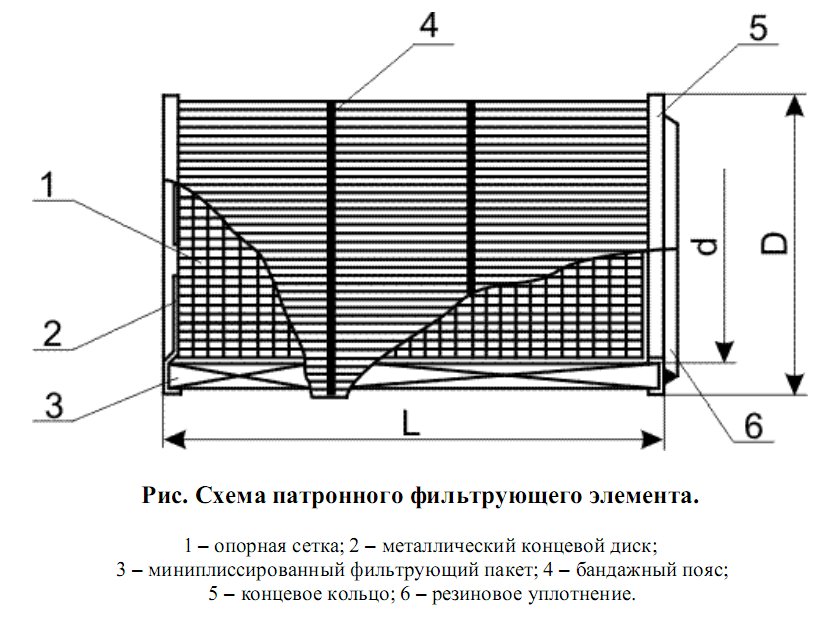

Фильтрующий элемент выполнен в виде «патрона» и представляет собой полый цилиндр, поверхность которого образована гофрированным фильтрующим материалом (миниплиссированным фильтрующим пакетом) 3. С одной торцевой стороны фильтрующего элемента располагается металлический концевой диск 2 с монтажными отверстиями, с другой – концевое кольцо 5 с резиновым уплотнением 6. Крепление и герметизация фильтрующего материала с диском и кольцом производится с помощью специального герметика. Для фиксации гофр между собой используются бандажные пояса 4. Внутри фильтрующего элемента закреплена металлическая опорная сетка 1, придающая жесткость его конструкции.
Изготовитель оставляет за собой право внесения изменений в конструкцию без ухудшения технических характеристик продукции.
По заказу могут изготавливаться ФЭП, имеющие другие схемы крепления уплотнения и конструктивные особенности.
Используется в:
- Пылеулавливающий агрегат рециркуляционный ПАР-ПИ
- Пылеулавливающий агрегат рециркуляционный ПАР-ПМ
- Фильтры патронные типа ФПИ
- Столы типа FTW
Данные цены действительны для заказа, общей суммой не менее 100 000 руб с НДС
| Наименование | Длина, мм | Наружный диаметр, мм | Материал | Исполнение | Глубина гофры, мм | ... | Цена, руб. |
|---|---|---|---|---|---|---|---|
| ФЭП–565–01–01 | 600 | 510 | Целлюлоза+синтетика, без наружней сетки | 55 | 8 430.00 | ||
| ФЭП–365–01–01 | 600 | 325 | Целлюлоза+синтетика, без наружней сетки | 55 | 4 892.00 | ||
| ФЭП–363–01–01 | 600 | 325 | Целлюлоза+синтетика, без наружней сетки | 32 (30) | 4 557.00 | ||

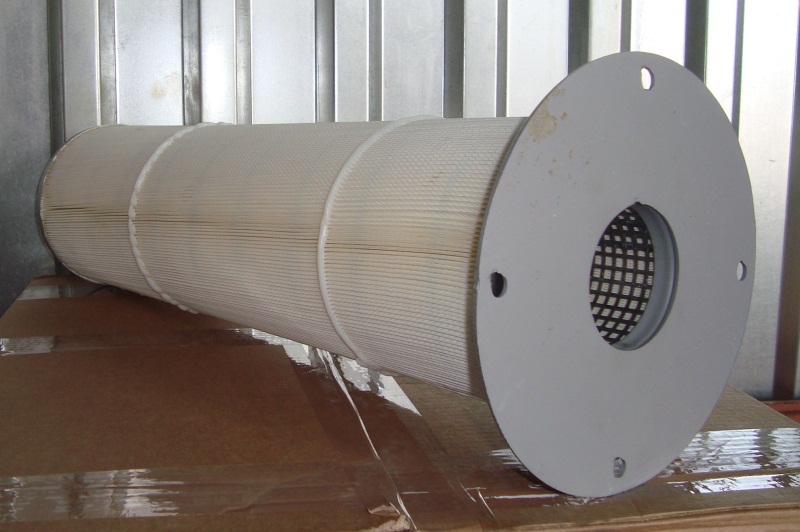

| ФЭП–163–01–01 | 600 | 155 | Целлюлоза+синтетика, без наружней сетки | 32 (30) | 3 457.00 | ||
| ФЭП–565–02–01 | 600 | 510 | Синтетика, без наружней сетки | 55 | 8 839.00 | ||
| ФЭП–365–02–01 | 600 | 325 | Синтетика, без наружней сетки | 55 | 5 018.00 | ||
| ФЭП–363–02–01 | 600 | 325 | Синтетика, без наружней сетки | 32 (30) | 4 647.00 | ||
| ФЭП–163–02–01 | 600 | 155 | Синтетика, без наружней сетки | 32 (30) | 3 628.00 | ||
| ФЭП–565–03–01 | 600 | 510 | Синтетика с мембраной, без наружней сетки | 55 | 15 686.00 | ||
| ФЭП–365–03–01 | 600 | 325 | Синтетика с мембраной, без наружней сетки | 55 | 10 029.00 | ||
| ФЭП–363–03–01 | 600 | 325 | Синтетика с мембраной, без наружней сетки | 32 (30) | 8 601.00 | ||
| ФЭП–163–03–01 | 600 | 155 | Синтетика с мембраной, без наружней сетки | 32 (30) | 7 077.00 | ||
| ФЭП-465-01-М1 | 600 | 420 | Целлюлоза+синтетика | ПАР-ПМ | 55 | 7 256.00 | |
| ФЭП-465-01-И1 | 600 | 420 | Целлюлоза+синтетика | ПАР-ПИ | 55 | 7 256.00 | |
| ФЭП-465-02-И1 | 600 | 420 | Синтетика | ПАР-ПИ | 55 | 7 353.00 | |
| ФЭП-465-03-И1 | 600 | 420 | Синтетика с мембраной | ПАР-ПИ | 55 | 11 805.00 | |
| ФЭП-3125-01-01 | Целлюлоза+синтетика, без наружной сетки | ФПИ | под расчет | ||||
| ФЭП-3125-02-01 | Синтетика, без наружней сетки | ФПИ | 8 549.00 | ||||
| ФЭП-3125-03-01 | Синтетика с мембраной, без наружней сетки | ФПИ | 17 098.00 | ||||
| ФЭП-3125-04-01 | Синтетика с углерод. волокном | под расчет | |||||
| ФЭП-3125-05-01 | Целлюлоза+нановеб | под расчет |
