Дымосос ДПЭ-7 (2Ц) (ДПЭ-А-П-2,0 (2000))

Общие сведения

Габаритные размеры: 380х505х455 мм (Д*Ш*В);

Масса: 28 кг ;

Электродвигатель: АИРЕ80В2;

Производительность: от 2000 м3/час;

Основное назначение:

Снижение концентрации огнетушащего вещества, снижение температуры дымовоздушной среды;

Дополнительное применение:

Нормализация воздушной среды при проведении сварочных работ;

Варианты изготовления:

Общего назначения – из углеродистой стали с полимерным покрытием.

Коррозийностойкие – из нержавеющей стали 08Х18Н10.

Варианты исполнения электродвигателя:

однофазный асинхронный общепромышленного назначения;

трехфазный асинхронный общепромышленного назначения;

трехфазный во взрывобезопасном исполнении;

трехфазный морского исполнения.

Дымососы представляют собой устройства для нормализации воздушной среды в помещениях после пожара путём удаления (отсоса) дыма и газообразных продуктов, огнетушащего газа, порошка или аэрозоля с температурой до 120 °C после действия установок газового, аэрозольного или порошкового пожаротушения без распространения в соседние помещения.

Порядок подготовки дымососа к работе.

1) Достать дымосос.

2) Достать из сумки напорный рукав дымососа. Напорный рукав помечен биркой «РН-» и имеет поперечные стальные кольца. Каждый конец напорного рукава имеет стягивающую ленту. Один край напорного рукава надеть на выпускной фланец дымососа (фото № 1). Затянуть стягивающую ленту (фото № 2). Отбортовка на фланце дымососа обеспечивает надежную фиксацию рукава.


Фото №1.           Фото №2.


3) Достать из сумки всасывающий рукав дымососа или всасывающую двухзонную обвязку. Всасывающий рукав или двухзонная обвязка помечены биркой «РВ-» или «Рукав всасывающий двухзонной обвязки» соответственно и имеют поперечные стальные кольца и продольные стальные тросы. Каждый конец всасывающего рукава имеет стягивающую ленту.

Расправить рукав и вставить конца тросов в специальные карманы. Один конец всасывающего рукава или всасывающего тройника двухзонной обвязки надеть на всасывающий фланец дымососа (фото № 3). Затянуть стягивающую ленту (фото № 4). Отбортовка на фланце дымососа обеспечивает надежную фиксацию рукава.

Фото №3.            Фото №4.

4) В таком состоянии дымосос готов к работе.

Присоединение брезентовых рукавов имеет аналогичный принцип. Только вместо стягивающей ленты используются стальные хомуты с зажимом под крестовую отвертку.

Соединение дополнительного рукава с основным рукавом дымососа (принцип одинаковый для всасывающих и напорных линий).

Дополнительный рукав на одном конце имеет соединительное кольцо с отбортовкой. Надеть конец основного рукава на соединительное кольцо (фото № 5) и затянуть стягивающую ленту (фото № 6).

Фото №5.             Фото №6.

Соединение рукава дымососа с адаптером (воздуховодом специальным) для узла стыковочного.

Пример соединения показан на всасывающем рукаве дымососа и адаптере приточно-вытяжном для узла стыковочного ВП*. Порядок действий: надеть конец рукава на фланец адаптера (фото № 7) и затянуть стягивающую ленту (фото № 8). Отбортовка на фланце адаптера обеспечивает надежную фиксацию рукава.

Фото №7.             Фото №8.

*Для адаптера вытяжного для узла стыковочного В и для соединения напорного рукава с адаптером вытяжным для узла стыковочного ВВ принцип действия аналогичен.

Присоединение брезентовых рукавов имеет аналогичный принцип. Только вместо стягивающей ленты используются стальные хомуты с зажимом под крестовую отвертку.

Номенклатура и технические характеристики дымососов серии ДПЭ-7(*Ц):

Номенклатура и технические характеристики дымососов:

Сопутствующие товары

Узел стыковочный ВП.

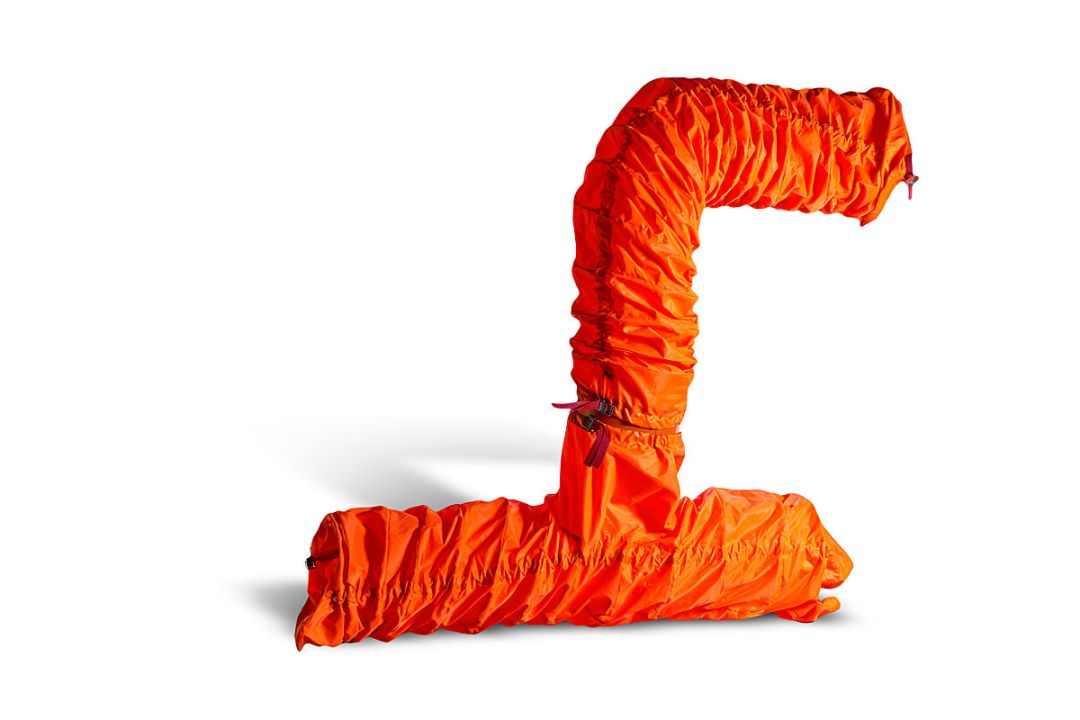

Всасывающая двухзонная обвязка.

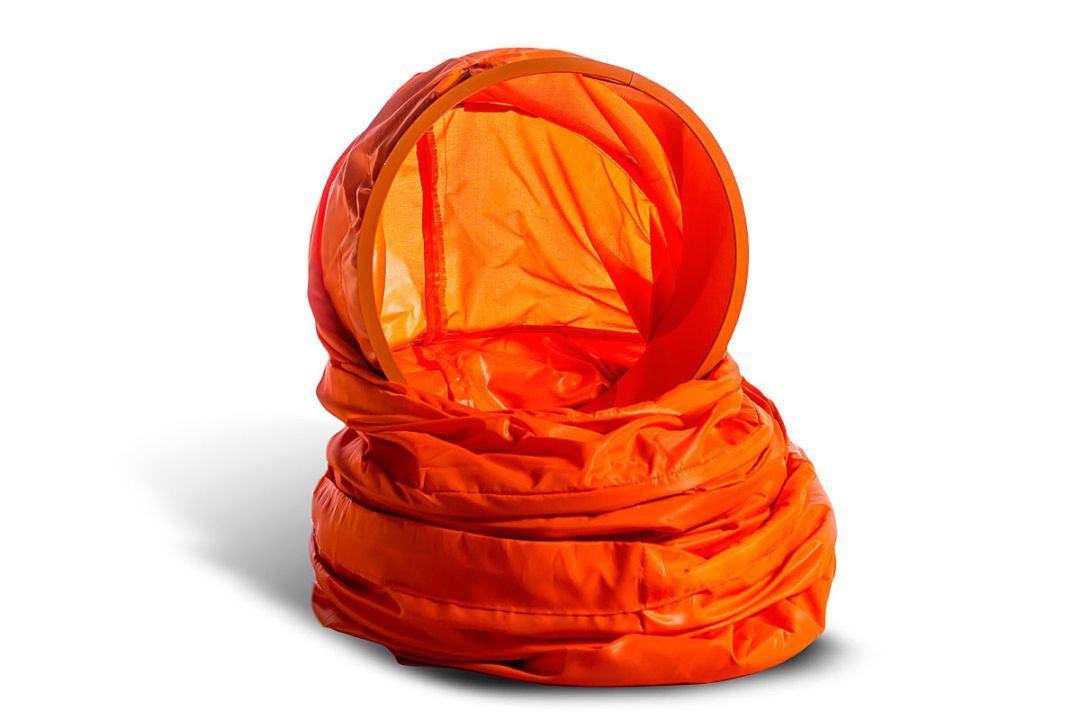

Рукав напорный дополнительный РН.

Шкаф для хранения ШДП-2.

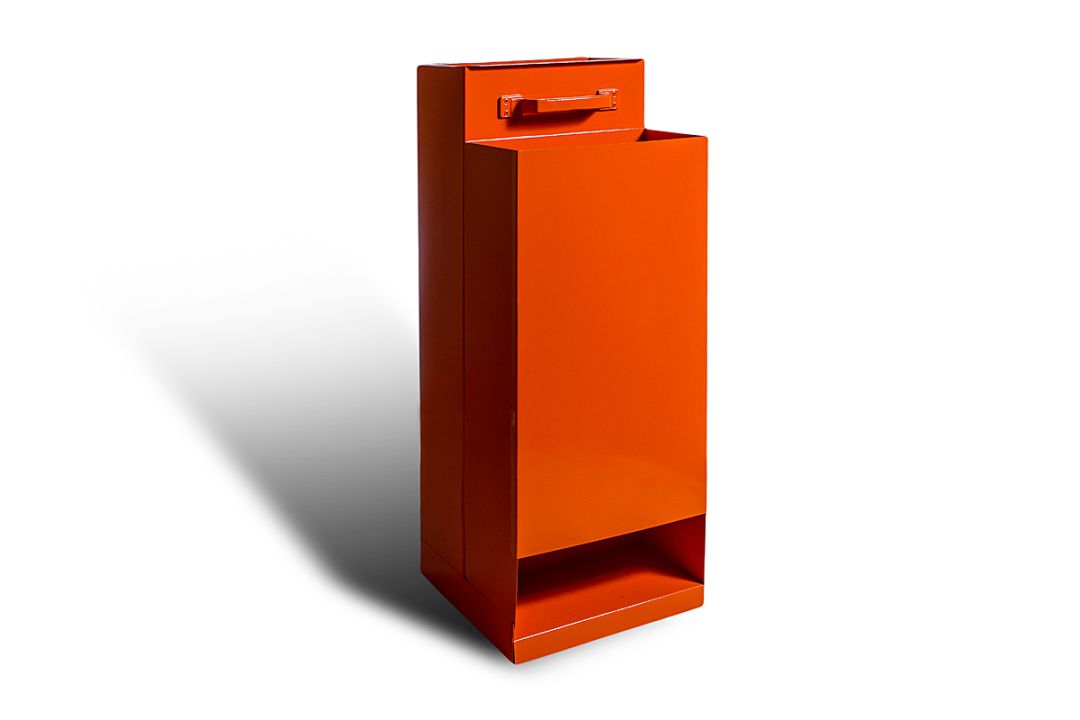

Адаптер приточно-вытяжной для узла стыковочного ВП.
