Клапан обратный РК-200 (RSK) -AISI коррозионностойкого исполнения

Общие сведения

РК-200(RSK)-AISI — Клапан обратный, применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах низкого давления (до 1000 Па) жилых, общественных, промышленных зданий и сооружений в химической, нефтеперерабатывающей, пищевой и других отраслях промышленности. Клапаны серии РК-200(RSK)-AISI являются клапанами инерционного действия, предназначены для предотвращения свободного перетекания воздуха в вентиляционных системах при остановленном вентиляторе.

1. Общие сведения об изделии

1.1. Клапан обратный РК-200(RSK)-AISI круглого сечения представляет собой цельнокатаный круглый корпус, внутри которого на осях установлены две створчатые лопатки. Клапан обратный изготавливается из нержавеющей стали (марка стали в зависимости от требования заказа и назначения). Клапаны серии РК-200(RSK)-AISI является клапанами инерционного действия. Створки таких клапанов открывается под действием воздушного потока проходящего через него и автоматически возвращается в исходное закрытое положение (с помощью возвратной пружины установленной на створчатых лопатках) при прекращении подачи воздуха. Для уплотнения стыков, уменьшения прососов в местах примыкания створчатой лопатки с корпусом клапана устанавливается резиновые (силиконовые) уплотнители (на корпус клапана).

1.2. Клапаны обратные могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. В горизонтальном участке ось створчатых лопаток клапана ориентировать вертикально.

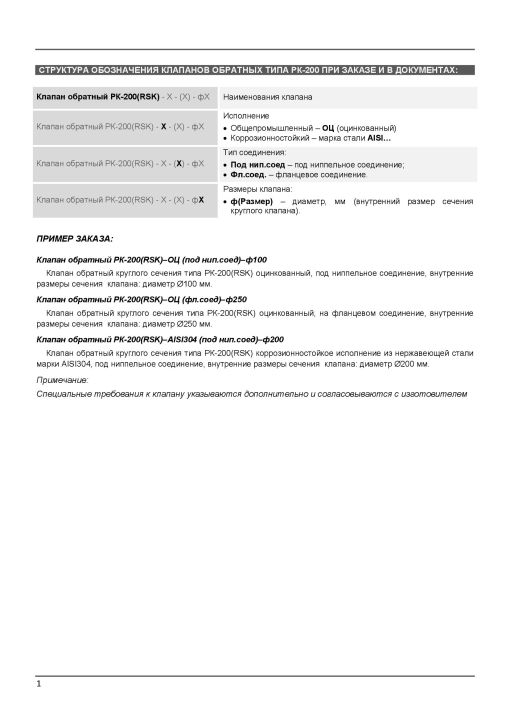

1.3. Клапаны изготавливают следующих типов:

— под ниппельное соединение;

— на фланцевом соединении.

2. Основные технические данные и характеристики

Назначение	обратный
Исполнение	коррозионностойкое.
Рабочие среды	воздух и газо-воздушные смеси
Предел давления	не  более 1000 Па / 100 кгс/м?
Климатическое исполнение ГОСТ 15150	У, категории размещения 3,4 (с температурой  от – 30 до +70 °С)
Вариант раскрытия лопаток	Инерционно
Пространственная  ориентация	Не зависит

2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси не агрессивные к конструкционным материалам клапана, с температурой от минус 30 до плюс 70 °С, с содержанием пыли и других твердых примесей не более 100 мгм³, не содержащие липких и волокнистых веществ и материалов.

2.2. Максимальный перепад давления рабочей среды на клапане – не более 1000 Па / 100 кгс/м?.

Диаметр клапана обратного РК-200 (RSK) варьируется в диапазоне от 100 до 315мм. Могут изготавливаться на ниппельном или фланцевом соединении. Глубина клапаны обратного диаметра 100-200=100мм. Глубина клапаны обратного диаметра 225-315=200мм. Клапаны обратные РК-200 (RSK) могут изготавливаться и комплектоваться в любых других размерных сочетаниях
