Клапан обратный лепестковый КОл
Общие сведения
КОл — Клапан обратный лепестковый алюминиевый применяется в системах вентиляции, кондиционирования воздуха, воздушного отопления и других санитарно-технических системах низкого давления (до 1200 Па) жилых, общественных, промышленных зданий и сооружений, обеспечивающий герметичность объема воздуха внутри вентиляционных сетей. Клапаны серии КОл являются клапанами инерционного действия, предназначены для предотвращения свободного перетекания воздуха в вентиляционных системах при остановленном вентиляторе.1. Общие сведения об изделии
1.1 Клапан обратный лепестковый КОл состоит из прямоугольного корпуса с присоединительными фланцами, в подшипниках скольжения которого установлены створчатые лопатки. В качестве материала для изготовления корпуса и створчатых лопаток применяются соответствующий алюминиевый профиль. Раскрытие створчатых лопаток инерционно независимо друг от друга по направлению потока воздуха. Ось вращения створчатых лопаток смещена относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий створчатые лопатки и устанавливающий, клапан в открытое положение. При прекращении движения потока воздуха, створчатые лопатки возвращается в исходное положение (за счет собственного веса) и происходит закрытие клапана. Прилегание створчатых лопаток с боковыми стенками корпуса уплотняется нейлоновыми вставками, служащие одновременно опорами подшипников скольжения створчатых лопаток.
1.2. Клапаны обратные могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. При установке клапана в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх. Установка в сети допускается при скорости воздуха в воздуховода V ? 4 м/с.
1.3. Клапаны обратные лепестковые КОл могут изготовляются только прямоугольного сечения, для перехода с прямоугольного на круглое сечение в комплект допускается установка перехода (диафрагмы) на фланцевом или ниппельном соединении на соответствующий диаметр.
1.4. Клапаны изготавливают следующих типов:
— односекционные (с одним проемом) схема 1;
— двухсекционный (с двумя проемами) схема 2.
2. Основные технические данные и характеристики
| Назначение | обратный (лепестковый) |
| Исполнение | общепромышленное, коррозионностойкое. |
| Рабочие среды | воздух и газо-воздушные смеси |
| Предел давления | не более 1200 Па / 120 кгс/м? (односекционный, с одним проемом) |
| Климатическое исполнение ГОСТ 15150 | У, категории размещения 2,3,4 (с температурой от – 30 до +50 °С) |
| Вариант раскрытия лопаток | Инерционно |
| Пространственная ориентация | только вертикально или горизонтально на вытяжку |
2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси не агрессивные к конструкционным материалам клапана, с температурой от минус 30 до плюс 50 °С, с содержанием пыли и других твердых примесей не более 100 мгм3, не содержащие липких и волокнистых веществ и материалов.
2.2. Максимальный перепад давления рабочей среды на клапане – не более 1200 Па / 120 кгс/м?, (односекционный, с одним проёмом).

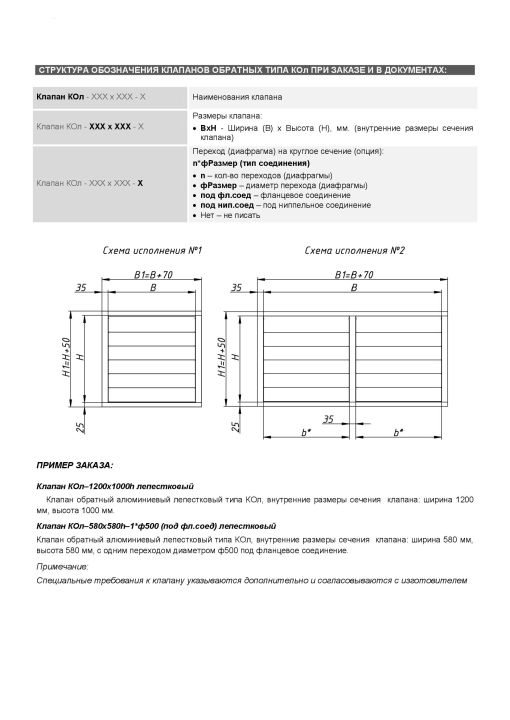

Клапан обратный КОл-схема исполнения №1
Клапаны обратные Кол могут изготавливаться только прямоугольного сечения,для перехода с прямоугольного на круглое сечение в комплекте допускается установка перехода на фланцевом или ниппельном соединении на соответствующий диаметр
Высота Н клапан односекционного варьируется в диапазоне от 100 до 3000мм с шагом 80мм. Ширина В данного клапана находится в диапазоне от 1300 до 2400мм.
Клапаны обратные Кол могут изготавливаться и комплектоваться в любых других размерных сочетаниях
Клапан обратный КОл-схема исполнения №2
Высота Н клапана двухсекционного варьируется в диапазоне от 100 до 3000мм с шагом 80мм. Ширина В данного клапана находится в диапазоне от 200 до 1200мм.
Клапаны обратные Кол могут изготавливаться и комплектоваться в любых других размерных сочетаниях
