Универсальный воздушный клапан нормально закрытый лепестковый УВК-НЗ-Л-AISI коррозионностойкого исполнения
Общие сведения
УВК-НЗ-Л-AISI — Универсальный воздушный клапан нормально закрытый лепестковый коррозионностойкого исполнения, предназначен для применения в системах противодымной защиты жилых, общественных, промышленных зданий и сооружений в химической, нефтеперерабатывающей, пищевой и других отраслях промышленности. В зависимости от целей противодымной защиты должны обеспечивать исправную работу систем приточно-вытяжной противодымной вентиляции, в целях предотвращения распространения пожара и продуктов горения по воздуховодам, шахтам и каналам, проникания в помещения продуктов горения (дыма) во время пожара, а так же для систем удаления дыма, газа и продуктов горения при пожаре из защищаемых помещений (объемов), в течение времени необходимого для эвакуации людей в безопасную зону, или в течение всей продолжительности пожара.Предел огнестойкости
– УВК-НЗ(E120)-Л-AISI прямоугольного сечения, нормально закрытые E120 мин.
– УВК-НЗ(E180)-Л-AISI прямоугольного сечения, нормально закрытые E180 мин.
1. Общие сведения об изделии
1.1. Клапан противопожарный – автоматически (от системы обнаружения пожара) или дистанционно (от кнопок у эвакуационных выходов с этажей или в пожарных шкафах) управляемое устройство для перекрытия вентиляционных каналов или проемах в ограждающих строительных конструкциях зданий, имеющее предельное состояние по огнестойкости, характеризуемые потерей плотности (E) и потерей теплоизолирующей способности (I): — нормально закрытый (открываемый при пожаре).
Клапаны противопожарные нормально закрытые «НЗ» в нормальных условиях (без пожара) закрыты. При пожаре УВК-НЗ-Л клапаны открываются для обеспечения удаления дыма или подачи воздуха в защищаемые объемы (например, поэтажных коридоров, холлов, тамбур-шлюзы, незадымляемые лестничные клетки, шахты лифтов), а также для удаления дыма и газа после тушения пожара газовыми, аэрозольными или порошковыми установками. В системах вытяжной противодымной вентиляции (системах дымоудаления) клапаны должны открываться в зоне задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления. УВК-НЗ-Л клапанов могут использоваться в качестве дымовых клапанов в системах вытяжной противодымной вентиляции.

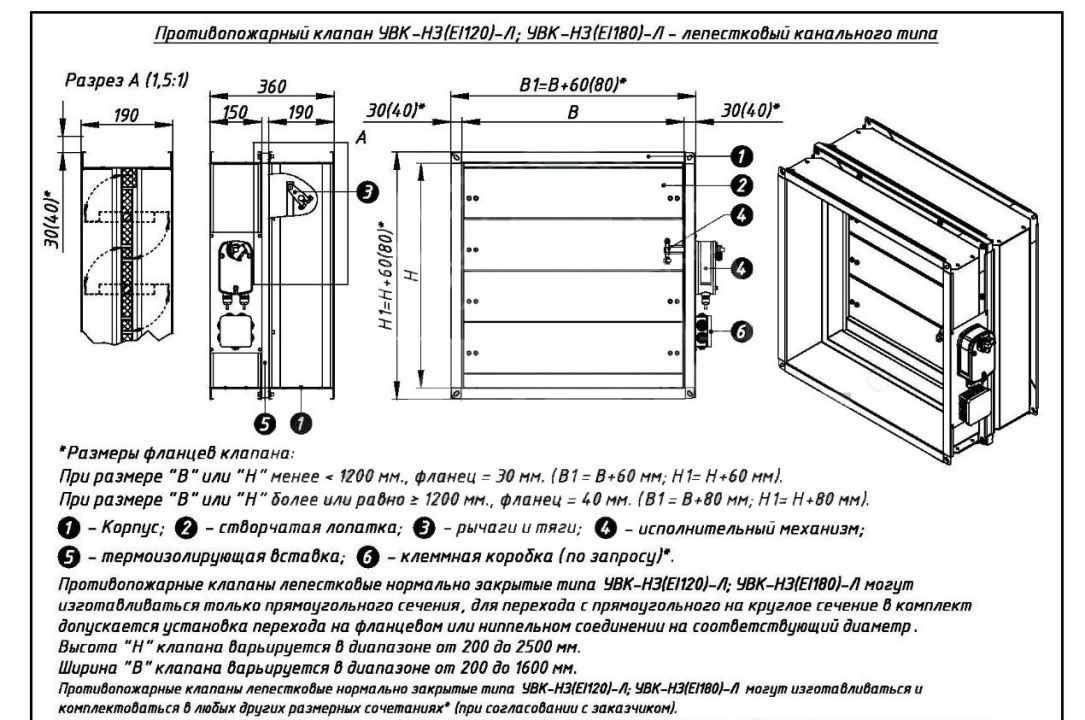

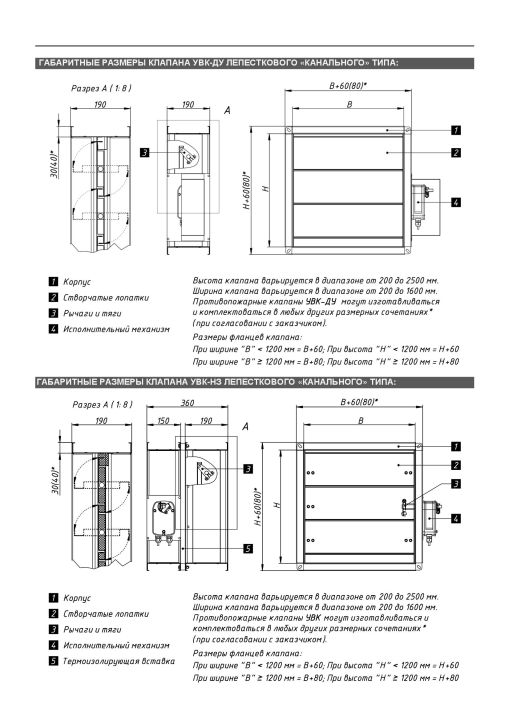

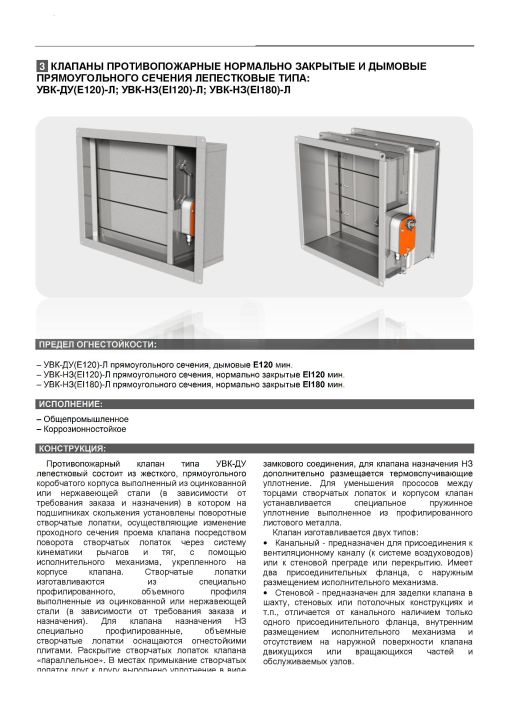

1.2. Универсальный воздушный клапан нормально закрытый лепестковый типа УВК-НЗ-Л-AISI состоит из жесткого, прямоугольного коробчатого корпуса с присоединительными фланцами, выполненный из нержавеющей стали (марка стали в зависимости от требования заказа и назначения), в подшипниках скольжения которого на полуосях установлены поворотные створчатые лопатки. Створчатые лопатки изготавливаются из специально профилированного, объемного профиля выполненные из нержавеющей стали (марка стали в зависимости от требования заказа и назначения), оснащенные огнестойкими плитами. Подача воздуха в защищаемые объемы или удаления дыма, газа и продуктов горения при пожаре осуществляется за счет раскрытия створчатых лопаток, которые через систему скрытой кинематики рычагов и тяг поворачиваются на требуемый угол, с помощью исполнительного механизма, укрепленного на корпусе клапана. Раскрытие створчатых лопаток клапана «параллельное». В местах примыкание створчатых лопаток друг к другу выполнено уплотнение в виде замкового соединения в котором размещается термовспучивающие уплотнение. Для уменьшения прососов между торцами створчатых лопаток и корпусом клапан устанавливается специальное пружинное уплотнение выполненное из профилированного листового металла. Система скрытой кинематики предотвращает механизм рычагов и тяг от атмосферных осадков, пылевых отложений и попадания посторонних предметов.

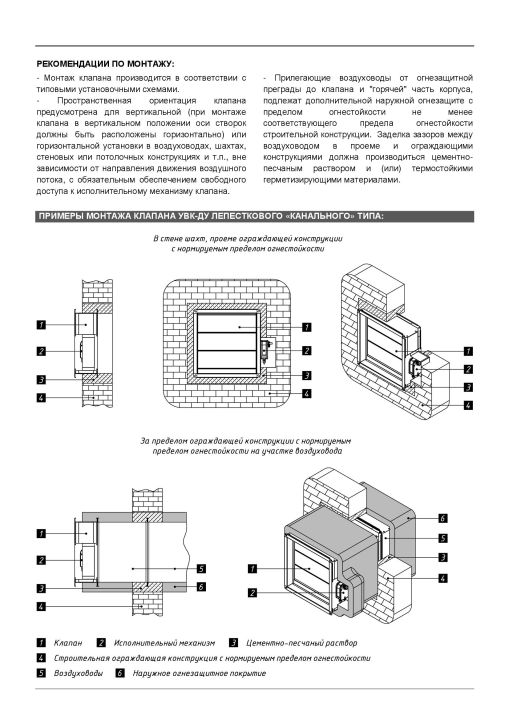

1.3. При установке клапана таким образом, что его проходное сечение выходило на открытый воздух (на наружной стене, перекрытии и т.п.), рекомендуется дополнительно устанавливать декоративную решетку типа РН или козырек с сеткой (отвод 45гр., отлив, зонт.), для защиты от попадания через клапан атмосферных осадков и посторонних предметов. (Комплектуется по запросу).

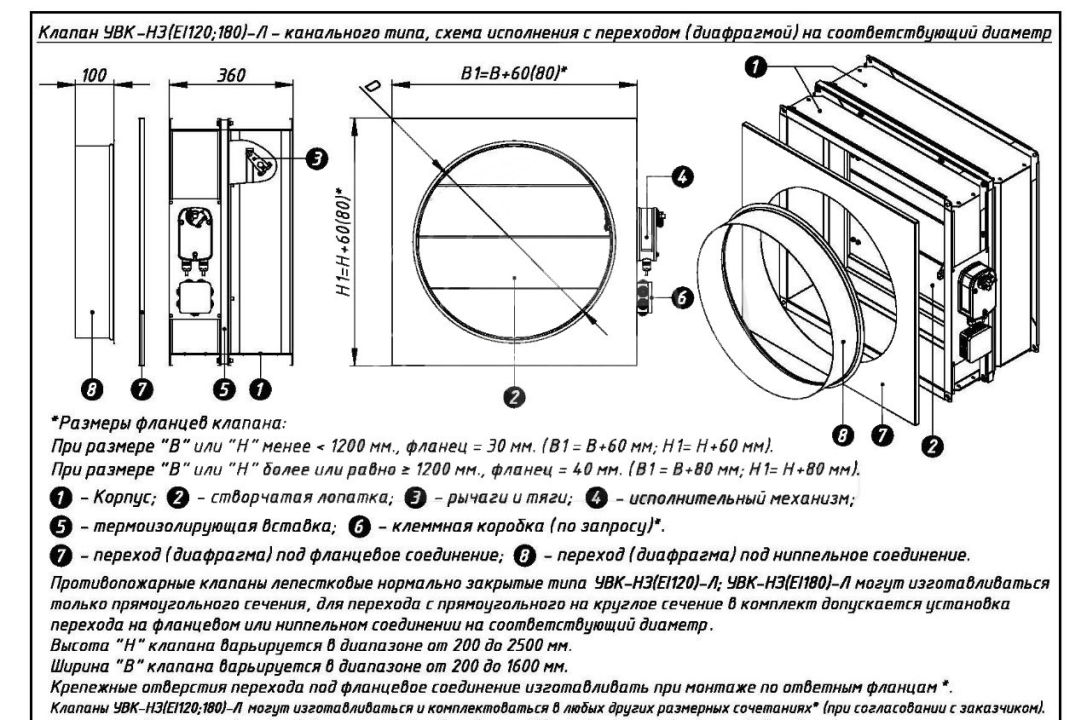

1.4. Клапаны УВК-НЗ-Л-AISI могут изготовляются только прямоугольного сечения, для перехода с прямоугольного на круглое сечение в комплект допускается установка перехода (диафрагмы) на фланцевом или ниппельном соединении на соответствующий диаметр.
1.5. Клапаны изготовляются следующих типов:

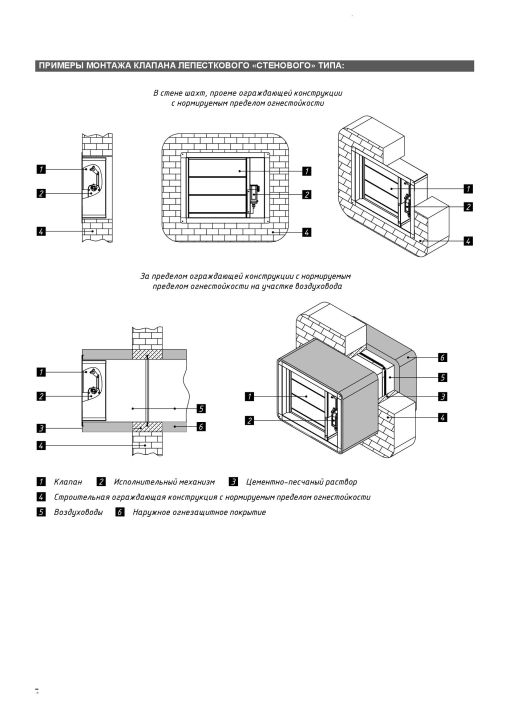

— канального типа;

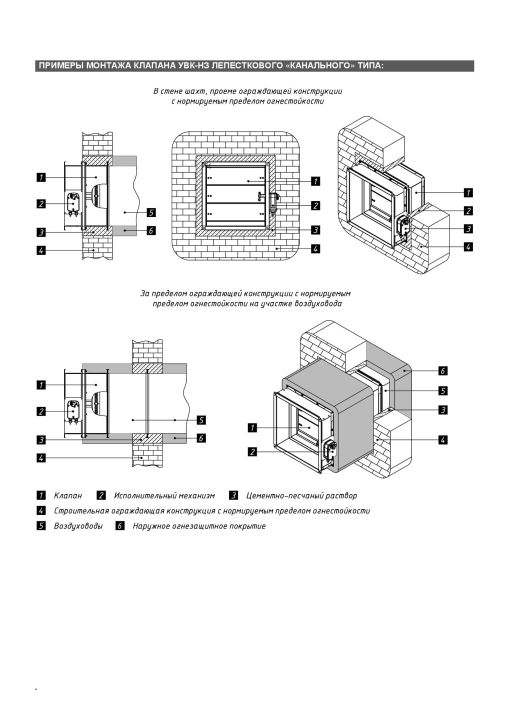

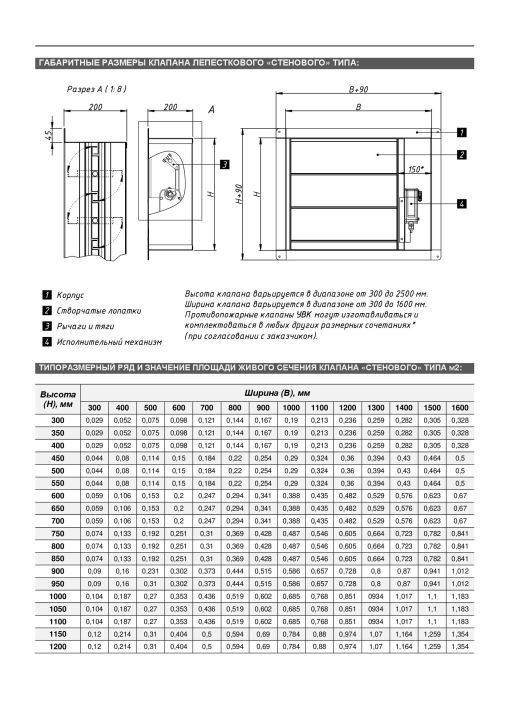

— стенового типа.
1.6. Клапаны могут изготавливаться с исполнительным механизмом:
— с электроприводом реверсивным типа «открыто/закрыто» или электромагнитом питанием 220 или 24В.

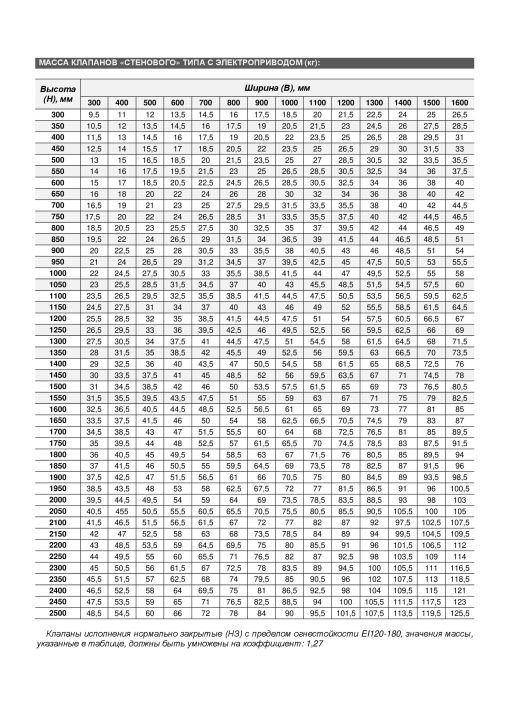

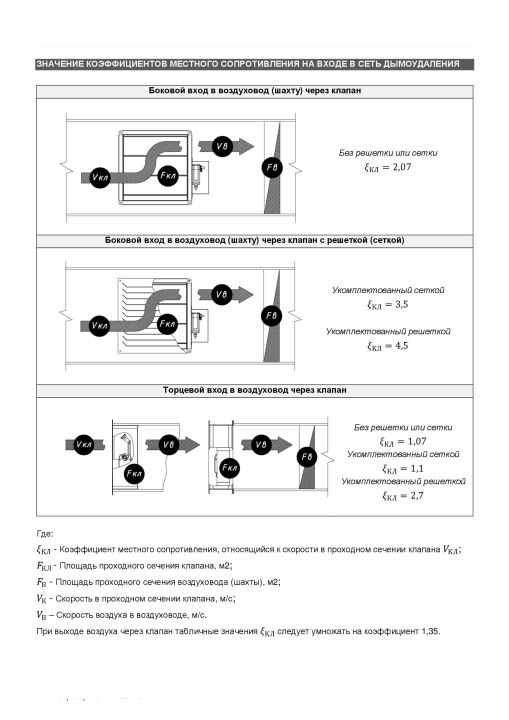

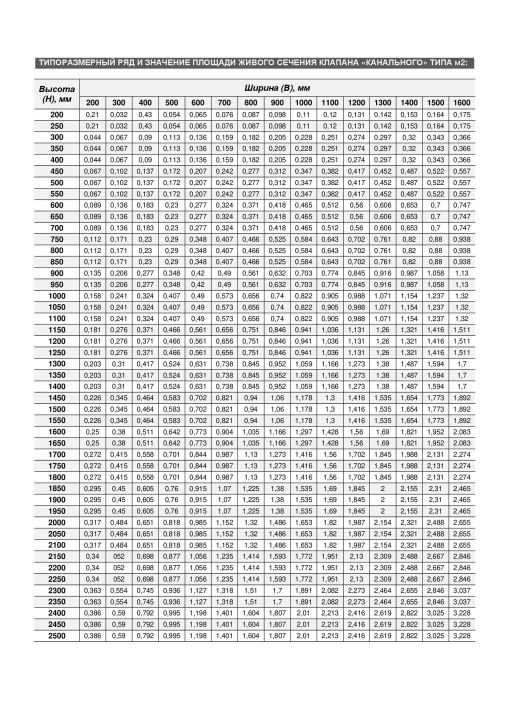

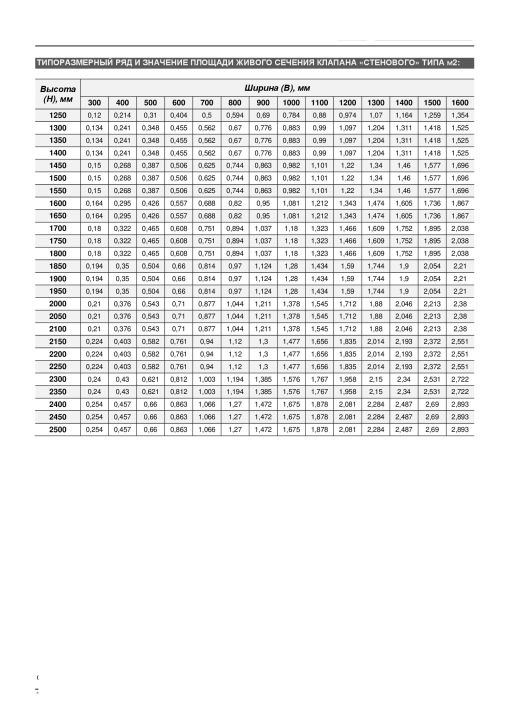

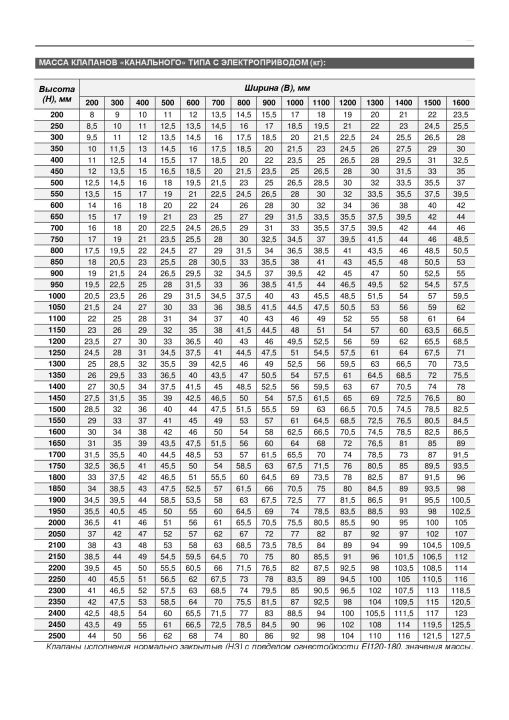

2. Основные технические данные и характеристики
| Назначение | нормально закрытый «НЗ»; дымовой «ДУ» |
| Исполнение | коррозионностойкое |
| Рабочие среды | воздух и газо-воздушные смеси |
| Предел давления | не более 1500 Па (150 кгс/м?) |
| Климатическое исполнение ГОСТ 15150 | У, категории размещения 1*,2,3,4 (с температурой от – 35 до +70 °С) |
| Вариант раскрытия лопаток | Параллельное |
| Пространственная ориентация | Не зависит |
2.1. Характеристики рабочей среды – воздух и газо-воздушные смеси, агрессивность которых по отношению к конструкционным материалам клапана не выше агрессивности воздуха, с температурой от минус 35 до плюс 70 °С, не содержащие липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мгм3.
2.2 Максимальный перепад давления рабочей среды на клапане не более 1500 Па (150 кгс/м?).
