Шумоглушитель пластинчатый «Евростандарт»

Общие сведенья
Шумоглушители предназначаются для снижения аэродинамического шума, создаваемого приточными установками, вентиляторами, дросселями, диафрагмами и распространяющегося по воздуховодам систем вентиляции и кондиционирования воздуха. Основной источник шума в вентиляционных установках – является вентилятор, причём преобладающим является аэродинамический шум, который имеет широкополосный спектр.

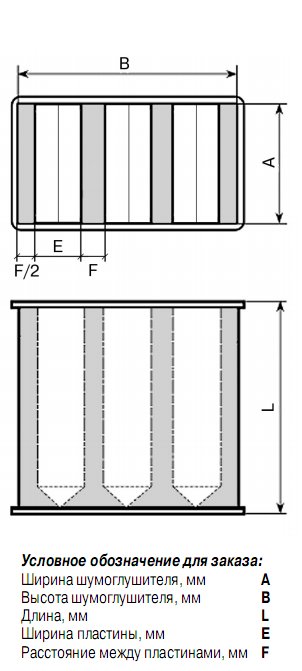

Шумоглушитель пластинчатый «Евростандарт» представляет собой сборную секцию, состоящею из следующих частей:

металлического кожуха длиной 500, 600, 1000 или 1500 мм (длина стандартных шумоглушителей «Евростандарт»);
пластин шумоглушения размещённых внутри кожуха, зафиксированных при помощи направляющих;
обтекателей установленных на пластинах, для рассекания потока воздуха;
фланцев из шины и уголка.

Пластина шумоглушения является основной составляющей любого пластинчатого шумоглушителя.
Пластина шумоглушения состоит из следующих частей:

корпуса, который выполнен из стального оцинкованного листа;
звукопоглощающего материала;
стеклохолста, который устанавливается поверх звукопоглощающего материала.

Для стандартных шумоглушителей «Евростандарт» устанавливаемые в них пластины шумоглушения, изготавливаются толщиной 100 мм.
В пластинах длиной 1000 мм предусмотрена перегородка, увеличивающая жёсткость конструкции и улучшающая звукопоглощающие свойства шумоглушителя. Максимальный размер поперечного сечения стандартного пластинчатого шумоглушителя «Евростандарт» в металлическом кожухе 1000х1000 мм.
Шумоглушители пластинчатые «Евростандарт» со звукопоглощающим материалом обеспечивают затухание шума в широком диапазоне частот. Данные шумоглушители предназначены для сред, не содержащие взрывоопасные и радиоактивные примеси.

Принцип работы пластинчатых шумоглушителей, представляющих собой металлический короб, разделённый изнутри на секции металлическими пластинами, прост: поток воздуха, проходя через устройство, рассекается на несколько мелких, более слабых потоков. Отделка шумопоглощающим материалом позволяет значительно снизить уровень шума.

Цены с НДС
Цены без НДС

Технические характеристики

Показать

Наименование	Ширина, мм	Высота, мм	Толщина пластин	Количество пластин	Длина,мм	Цена, руб.
Евростандарт	200	100	100	1	1500	1 236.00
Евростандарт	200	150	100	1	1500	1 407.00
Евростандарт	250	150	100	1	1500	1 504.00
Евростандарт	250	200	100	1	1500	1 673.00
Евростандарт	300	150	100	1	1500	1 633.00
Евростандарт	300	200	100	1	1500	1 802.00
Евростандарт	300	250	100	1	1500	1 927.00
Евростандарт	350	150	100	1	1500	1 730.00
Евростандарт	350	200	100	1	1500	1 899.00
Евростандарт	350	250	100	1	1500	2 070.00
Евростандарт	350	300	100	1	1500	2 239.00
Евростандарт	400	150	100	1	1500	2 256.00
Евростандарт	400	200	100	1	1500	2 458.00
Евростандарт	400	250	100	1	1500	2 662.00
Евростандарт	400	300	100	1	1500	2 865.00
Евростандарт	400	350	100	1	1500	3 068.00
Евростандарт	450	200	100	2	1500	3 203.00
Евростандарт	450	250	100	2	1500	3 483.00
Евростандарт	450	300	100	2	1500	3 762.00
Евростандарт	450	350	100	2	1500	4 042.00
Евростандарт	450	400	100	2	1500	4 323.00
Евростандарт	500	200	100	2	1500	3 329.00
Евростандарт	500	250	100	2	1500	3 609.00
Евростандарт	500	300	100	2	1500	3 890.00
Евростандарт	500	350	100	2	1500	4 169.00
Евростандарт	500	400	100	2	1500	4 449.00
Евростандарт	500	450	100	2	1500	4 728.00
Евростандарт	550	200	100	2	1500	3 457.00
Евростандарт	550	250	100	2	1500	3 736.00
Евростандарт	550	300	100	2	1500	4 016.00
Евростандарт	550	350	100	2	1500	4 295.00
Евростандарт	550	400	100	2	1500	4 576.00
Евростандарт	600	250	100	2	1500	3 862.00
Евростандарт	600	300	100	2	1500	4 143.00
Евростандарт	600	350	100	2	1500	4 423.00
Евростандарт	600	400	100	2	1500	4 702.00
Евростандарт	600	450	100	2	1500	4 982.00
Евростандарт	600	500	100	2	1500	5 261.00
Евростандарт	650	300	100	2	1500	4 269.00
Евростандарт	650	350	100	2	1500	4 549.00
Евростандарт	650	400	100	2	1500	4 830.00
Евростандарт	700	300	100	3	1500	5 166.00
Евростандарт	700	350	100	3	1500	5 522.00
Евростандарт	700	400	100	3	1500	5 879.00
Евростандарт	700	450	100	3	1500	6 235.00
Евростандарт	700	500	100	3	1500	6 591.00
Евростандарт	700	600	100	3	1500	7 305.00
Евростандарт	800	300	100	3	1500	5 420.00
Евростандарт	800	400	100	3	1500	6 132.00
Евростандарт	800	450	100	3	1500	6 488.00
Евростандарт	800	500	100	3	1500	6 845.00
Евростандарт	800	550	100	3	1500	7 201.00
Евростандарт	800	600	100	3	1500	7 558.00
Евростандарт	850	300	100	3	1500	5 547.00
Евростандарт	850	350	100	3	1500	5 903.00
Евростандарт	850	400	100	3	1500	6 260.00
Евростандарт	850	450	100	3	1500	6 616.00
Евростандарт	850	500	100	3	1500	6 972.00
Евростандарт	850	600	100	3	1500	7 684.00
Евростандарт	900	300	100	4	1500	7 816.00
Евростандарт	900	350	100	4	1500	8 304.00
Евростандарт	900	400	100	4	1500	8 793.00
Евростандарт	900	450	100	4	1500	9 281.00
Евростандарт	900	500	100	4	1500	9 770.00
Евростандарт	900	600	100	4	1500	10 746.00
Евростандарт	1000	400	100	4	1500	9 391.00
Евростандарт	1000	500	100	4	1500	10 383.00
Евростандарт	1000	600	100	4	1500	11 375.00
Евростандарт	1000	700	100	4	1500	12 368.00
Евростандарт	1000	800	100	4	1500	13 360.00
Евростандарт	1000	900	100	4	1500	14 352.00
Евростандарт	1000	1000	100	4	1500	15 345.00
Евростандарт	200	100	100	1	1000	945.00
Евростандарт	200	150	100	1	1000	1 067.00
Евростандарт	250	150	100	1	1000	1 138.00
Евростандарт	250	200	100	1	1000	1 260.00
Евростандарт	300	150	100	1	1000	1 239.00
Евростандарт	300	200	100	1	1000	1 361.00
Евростандарт	300	250	100	1	1000	1 483.00
Евростандарт	350	150	100	1	1000	1 309.00
Евростандарт	350	200	100	1	1000	1 431.00
Евростандарт	350	250	100	1	1000	1 554.00
Евростандарт	350	300	100	1	1000	1 676.00
Евростандарт	400	150	100	1	1000	1 669.00
Евростандарт	400	200	100	1	1000	1 815.00
Евростандарт	400	250	100	1	1000	1 962.00
Евростандарт	400	300	100	1	1000	2 107.00
Евростандарт	400	350	100	1	1000	2 254.00
Евростандарт	450	200	100	2	1000	2 339.00
Евростандарт	450	250	100	2	1000	2 540.00
Евростандарт	450	300	100	2	1000	2 743.00
Евростандарт	450	350	100	2	1000	2 946.00
Евростандарт	450	400	100	2	1000	3 149.00
Евростандарт	500	200	100	2	1000	2 428.00
Евростандарт	500	250	100	2	1000	2 630.00
Евростандарт	500	300	100	2	1000	2 833.00
Евростандарт	500	350	100	2	1000	3 036.00
Евростандарт	500	400	100	2	1000	3 238.00
Евростандарт	500	450	100	2	1000	3 440.00
Евростандарт	550	200	100	2	1000	2 518.00
Евростандарт	550	250	100	2	1000	2 720.00
Евростандарт	550	300	100	2	1000	2 922.00
Евростандарт	550	350	100	2	1000	3 125.00
Евростандарт	550	400	100	2	1000	3 328.00
Евростандарт	600	250	100	2	1000	2 809.00
Евростандарт	600	300	100	2	1000	3 012.00
Евростандарт	600	350	100	2	1000	3 215.00
Евростандарт	600	400	100	2	1000	3 418.00
Евростандарт	600	450	100	2	1000	3 619.00
Евростандарт	600	500	100	2	1000	3 822.00
Евростандарт	650	300	100	2	1000	3 102.00
Евростандарт	650	350	100	2	1000	3 305.00
Евростандарт	650	400	100	2	1000	3 507.00
Евростандарт	700	300	100	3	1000	3 738.00
Евростандарт	700	350	100	3	1000	3 996.00
Евростандарт	700	400	100	3	1000	4 255.00
Евростандарт	700	450	100	3	1000	4 514.00
Евростандарт	700	500	100	3	1000	4 774.00
Евростандарт	700	600	100	3	1000	5 291.00
Евростандарт	800	300	100	3	1000	3 917.00
Евростандарт	800	400	100	3	1000	4 434.00
Евростандарт	800	450	100	3	1000	4 693.00
Евростандарт	800	500	100	3	1000	4 953.00
Евростандарт	800	550	100	3	1000	5 212.00
Евростандарт	800	600	100	3	1000	5 470.00
Евростандарт	850	300	100	3	1000	4 007.00
Евростандарт	850	350	100	3	1000	4 265.00
Евростандарт	850	400	100	3	1000	4 524.00
Евростандарт	850	450	100	3	1000	4 783.00
Евростандарт	850	500	100	3	1000	5 043.00
Евростандарт	850	600	100	3	1000	5 560.00
Евростандарт	900	300	100	4	1000	5 598.00
Евростандарт	900	350	100	4	1000	5 957.00
Евростандарт	900	400	100	4	1000	6 317.00
Евростандарт	900	450	100	4	1000	6 676.00
Евростандарт	900	500	100	4	1000	7 034.00
Евростандарт	900	600	100	4	1000	7 753.00
Евростандарт	1000	400	100	4	1000	6 817.00
Евростандарт	1000	500	100	4	1000	7 550.00
Евростандарт	1000	600	100	4	1000	8 285.00
Евростандарт	1000	700	100	4	1000	9 019.00
Евростандарт	1000	800	100	4	1000	9 753.00
Евростандарт	1000	900	100	4	1000	10 487.00
Евростандарт	1000	1000	100	4	1000	11 220.00
Евростандарт	200	100	100	1	600	712.00
Евростандарт	200	150	100	1	600	797.00
Евростандарт	250	150	100	1	600	845.00
Евростандарт	250	200	100	1	600	930.00
Евростандарт	300	150	100	1	600	924.00
Евростандарт	300	200	100	1	600	1 009.00
Евростандарт	300	250	100	1	600	1 093.00
Евростандарт	350	150	100	1	600	972.00
Евростандарт	350	200	100	1	600	1 057.00
Евростандарт	350	250	100	1	600	1 141.00
Евростандарт	350	300	100	1	600	1 226.00
Евростандарт	400	150	100	1	600	1 200.00
Евростандарт	400	200	100	1	600	1 300.00
Евростандарт	400	250	100	1	600	1 401.00
Евростандарт	400	300	100	1	600	1 502.00
Евростандарт	400	350	100	1	600	1 602.00
Евростандарт	450	200	100	2	600	1 646.00
Евростандарт	450	250	100	2	600	1 788.00
Евростандарт	450	300	100	2	600	1 928.00
Евростандарт	450	350	100	2	600	2 068.00
Евростандарт	450	400	100	2	600	2 209.00
Евростандарт	500	200	100	2	600	1 707.00
Евростандарт	500	250	100	2	600	1 847.00
Евростандарт	500	300	100	2	600	1 988.00
Евростандарт	500	350	100	2	600	2 128.00
Евростандарт	500	400	100	2	600	2 269.00
Евростандарт	500	450	100	2	600	2 410.00
Евростандарт	550	200	100	2	600	1 767.00
Евростандарт	550	250	100	2	600	1 907.00
Евростандарт	550	300	100	2	600	2 048.00
Евростандарт	550	350	100	2	600	2 188.00
Евростандарт	550	400	100	2	600	2 330.00
Евростандарт	600	250	100	2	600	1 967.00
Евростандарт	600	300	100	2	600	2 107.00
Евростандарт	600	350	100	2	600	2 249.00
Евростандарт	600	400	100	2	600	2 389.00
Евростандарт	600	450	100	2	600	2 530.00
Евростандарт	600	500	100	2	600	2 670.00
Евростандарт	650	300	100	2	600	2 168.00
Евростандарт	650	350	100	2	600	2 309.00
Евростандарт	650	400	100	2	600	2 449.00
Евростандарт	700	300	100	3	600	2 595.00
Евростандарт	700	350	100	3	600	2 776.00
Евростандарт	700	400	100	3	600	2 956.00
Евростандарт	700	450	100	3	600	3 137.00
Евростандарт	700	500	100	3	600	3 319.00
Евростандарт	700	600	100	3	600	3 680.00
Евростандарт	800	300	100	3	600	2 714.00
Евростандарт	800	400	100	3	600	3 077.00
Евростандарт	800	450	100	3	600	3 258.00
Евростандарт	800	500	100	3	600	3 439.00
Евростандарт	800	550	100	3	600	3 619.00
Евростандарт	800	600	100	3	600	3 800.00
Евростандарт	850	300	100	3	600	2 774.00
Евростандарт	850	350	100	3	600	2 955.00
Евростандарт	850	400	100	3	600	3 137.00
Евростандарт	850	450	100	3	600	3 318.00
Евростандарт	850	500	100	3	600	3 498.00
Евростандарт	850	600	100	3	600	3 861.00
Евростандарт	900	300	100	4	600	3 823.00
Евростандарт	900	350	100	4	600	4 079.00
Евростандарт	900	400	100	4	600	4 336.00
Евростандарт	900	450	100	4	600	4 592.00
Евростандарт	900	500	100	4	600	4 846.00
Евростандарт	900	600	100	4	600	5 359.00
Евростандарт	1000	400	100	4	600	4 758.00
Евростандарт	1000	500	100	4	600	5 285.00
Евростандарт	1000	600	100	4	600	5 812.00
Евростандарт	1000	700	100	4	600	6 340.00
Евростандарт	1000	800	100	4	600	6 867.00
Евростандарт	1000	900	100	4	600	7 394.00
Евростандарт	1000	1000	100	4	600	7 921.00
Евростандарт	200	100	100	1	500	654.00
Евростандарт	200	150	100	1	500	729.00
Евростандарт	250	150	100	1	500	772.00
Евростандарт	250	200	100	1	500	846.00
Евростандарт	300	150	100	1	500	846.00
Евростандарт	300	200	100	1	500	920.00
Евростандарт	300	250	100	1	500	996.00
Евростандарт	350	150	100	1	500	889.00
Евростандарт	350	200	100	1	500	963.00
Евростандарт	350	250	100	1	500	1 039.00
Евростандарт	350	300	100	1	500	1 113.00
Евростандарт	400	150	100	1	500	1 083.00
Евростандарт	400	200	100	1	500	1 171.00
Евростандарт	400	250	100	1	500	1 261.00
Евростандарт	400	300	100	1	500	1 349.00
Евростандарт	400	350	100	1	500	1 439.00
Евростандарт	450	200	100	2	500	1 473.00
Евростандарт	450	250	100	2	500	1 599.00
Евростандарт	450	300	100	2	500	1 724.00
Евростандарт	450	350	100	2	500	1 849.00
Евростандарт	450	400	100	2	500	1 975.00
Евростандарт	500	200	100	2	500	1 526.00
Евростандарт	500	250	100	2	500	1 651.00
Евростандарт	500	300	100	2	500	1 776.00
Евростандарт	500	350	100	2	500	1 902.00
Евростандарт	500	400	100	2	500	2 027.00
Евростандарт	500	450	100	2	500	2 152.00
Евростандарт	550	200	100	2	500	1 578.00
Евростандарт	550	250	100	2	500	1 704.00
Евростандарт	550	300	100	2	500	1 829.00
Евростандарт	550	350	100	2	500	1 954.00
Евростандарт	550	400	100	2	500	2 080.00
Евростандарт	600	250	100	2	500	1 756.00
Евростандарт	600	300	100	2	500	1 881.00
Евростандарт	600	350	100	2	500	2 007.00
Евростандарт	600	400	100	2	500	2 132.00
Евростандарт	600	450	100	2	500	2 257.00
Евростандарт	600	500	100	2	500	2 383.00
Евростандарт	650	300	100	2	500	1 934.00
Евростандарт	650	350	100	2	500	2 059.00
Евростандарт	650	400	100	2	500	2 185.00
Евростандарт	700	300	100	3	500	2 309.00
Евростандарт	700	350	100	3	500	2 470.00
Евростандарт	700	400	100	3	500	2 631.00
Евростандарт	700	450	100	3	500	2 794.00
Евростандарт	700	500	100	3	500	2 955.00
Евростандарт	700	600	100	3	500	3 277.00
Евростандарт	800	300	100	3	500	2 414.00
Евростандарт	800	400	100	3	500	2 737.00
Евростандарт	800	450	100	3	500	2 899.00
Евростандарт	800	500	100	3	500	3 060.00
Евростандарт	800	550	100	3	500	3 221.00
Евростандарт	800	600	100	3	500	3 383.00
Евростандарт	850	300	100	3	500	2 466.00
Евростандарт	850	350	100	3	500	2 629.00
Евростандарт	850	400	100	3	500	2 790.00
Евростандарт	850	450	100	3	500	2 951.00
Евростандарт	850	500	100	3	500	3 112.00
Евростандарт	850	600	100	3	500	3 436.00
Евростандарт	900	300	100	4	500	3 380.00
Евростандарт	900	350	100	4	500	3 610.00
Евростандарт	900	400	100	4	500	3 840.00
Евростандарт	900	450	100	4	500	4 070.00
Евростандарт	900	500	100	4	500	4 300.00
Евростандарт	900	600	100	4	500	4 759.00
Евростандарт	1000	400	100	4	500	4 243.00
Евростандарт	1000	500	100	4	500	4 714.00
Евростандарт	1000	600	100	4	500	5 195.00
Евростандарт	1000	700	100	4	500	5 669.00
Евростандарт	1000	800	100	4	500	6 145.00
Евростандарт	1000	900	100	4	500	6 621.00
Евростандарт	1000	1000	100	4	500	7 097.00

Посмотреть полный список технических характеристик

Габаритные и присоединительные размеры пластинчатого шумоглушителя "Евростандарт"

Страна происхождения: Россия

Цена: от 654.00 руб.

Оформить заявку
