Клапан КВУ-А

Общие сведения

Клапан воздушный КВУ-А устанавливается в системах вентиляции и служит для отключения или регулирования количества воздуха, поступающего в систему. Клапаны имеют режимы работы «открыто-закрыто» или плавного регулирования количества воздуха.

При любом варианте исполнения и комплектации приводами клапаны сохраняют работоспособность вне зависимости от пространственной ориентации.

Назначение

Установленный в системе вентиляции, клапан регулирует количество подаваемого воздуха путем поворота лопаток с помощью привода. Места сопряжения лопаток клапана снабжены трубчатыми электронагревателями (ТЭНами) для временного разогрева стыка лопаток и облегчения их открытия в случае обмерзания в зимнее время. В случае отсутствия необходимости при специальном указании в заказе комплектация клапана ТЭНами может быть исключена.

Клапаны с электроприводом и электроподогревом должны быть заземлены в соответствии с правилами устройства электроустановок.

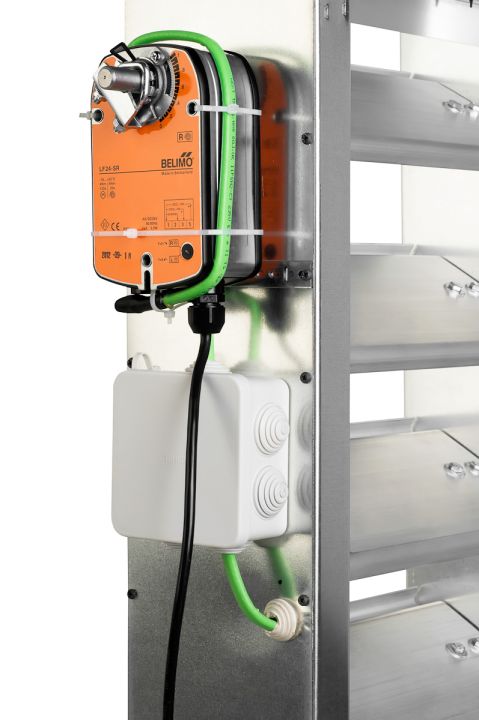

Конструкция КВУ-А

Конструкция клапана: клапан состоит из корпуса с присоединительными фланцами, выполненного из оцинкованной стали, лопатокповоротного типа – выполненных из усиленного алюминиевого профиля, закрепленных в подшипниках скольжения, системы рычагов и тяг, и привода (электрического или ручного). Соответственно, открытие клапана может осуществляться дистанционно с помощью электропривода или вручную. Особенностью клапана КВУ-А является использование в конструкции клапана периметрального обогрева в виде расположенного по наружному периметру клапана гибкого саморегулирующегося нагревательного кабеля, постоянно подключенного в сеть переменного тока 220 В. Это позволяет эксплуатировать клапан КВУ-А в условиях низких температур (до -70 °С).

Нагревательный кабель, расположенный по периметру клапана, является саморегулирующимся, т.е. имеет безреостатное автоматическое управление, не требующее дополнительной автоматической схемы управления. Нагревательный кабель, снаружи закрыт специальным утепленным кожухом, не выходящим за внешний габарит фланцев клапана.

Условия эксплуатации: клапаны предназначены для использования в системах вентиляции и кондиционирования воздуха с разностью давлений до 1830 Па и могут применяться для регулирования количества воздуха и газовых смесей, агрессивность которых по отношению к оцинкованной стали не выше агрессивности воздуха с температурой до 80 °С, не содержащих пыли и других твердых примесей в количестве не более 100 мг/м³, а также липких веществ и волокнистых материалов. Вид климатического исполнения - УХЛ, категории размещения 1, 2 или 3 по ГОСТ 15150-69.

КВУ-А изготавливаются с лопатками из алюминиевого профиля и оцинкованного корпуса, комплектуются ТЭНами, латунными втулками и подогреваемым приводом.

КВУ-У-А изготавливаются с лопатками из алюминиевого профиля и оцинкованного корпуса без ТЭНов, без подогрева привода, комплектуются латунными втулками.

Цены указаны без привода.
