Главная » Вентиляционные решетки » Пластмассовые решетки

Пластмассовая вентиляционная решетка РВП

Пластмассовая вентиляционная решетка РВП

ОБЩАЯ ИНФОРМАЦИЯ

Форма решетки РВП 2 предусматривает возможность регулировки "живого сечения" за счёт установки дополнительной пластины (не поставляется !). Решетки типов РВП 1, РВП 3, РВП 4 - с постоянным "живым сечением". Пример условного обозначения решетки вентиляционной пластмассовой типа РВП1, изготовляемой из блочного полистирола марки ПСМ, белого цвета: Решетка РВП 1-ПСМ - белая ГОСТ 13448-82

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Решетки вентиляционные пластмассовые должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, технологическому регламенту и эталонным образцам, утвержденным в установленном порядке.

Вентиляционные решетки РВП должны изготовляться из блочного полистирола марок ПСМ-115 и эмульсионного марок ПСЭ-2 по ГОСТ 20282-86. На поверхности решетки не должно быть трещин, вздутий и наплывов, кромки решетки должны быть равными, без заусенцев и щербин, на лицевой стороне не должно быть царапин, видимых с расстояния 1 м от поверхности решетки. Литники и облои не допускаются. Следы от среза литников и выталкивателей не должны превышать по высоте или глубине 0,2 мм. Предельные отклонения размеров решетки не должны превышать:

по длине и ширине ..................± 1,5 мм

по толщине..........................± 0,3 мм

Стороны решетки должны быть взаимно перпендикулярны. Отклонение от перпендикулярности сторон не должно превышать 0,3 мм на 100 мм длины. Отклонение от плоскостности нелицевой поверхности решетки не должно превышать 1 мм. Цвет решетки и рисунок внутренней части решетки должны соответствовать цвету и рисунку эталонного образца, утвержденного в установленном порядке. Решетка должна быть теплостойкой. При нагревании решетки до температуры 50 °С она должна сохранять форму и размеры. Решетки не должны выделять во внешнюю среду вредные вещества в количествах, превышающих допустимые уровни (ДУ), утвержденные Минздравом СССР.

  ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

При изготовлении решеток содержание вредных веществ в воздухе рабочей зоны не должно превышать установленных предельно допустимых концентраций, указанных в ГОСТ 12.1.005-76. Технологические процессы изготовления решеток должны соответствовать требованиям ГОСТ 12.3.002-75. Вентиляционные системы помещений производства решеток должны соответствовать требованиям ГОСТ 12.4.021-75. Производственное оборудование должно соответствовать требованиям ГОСТ 12.2.003-74. При изготовлении и хранении решеток пожарная безопасность должна быть обеспечена в соответствии с требованиями ГОСТ 12.1.004-85.

  ПРАВИЛА ПРИЕМКИ

Решетки вентиляционные РВП должны быть приняты партиями. Партией считают количество решеток одного типа, изготовленных из одного материала в течение смены и сопровождаемое одним документом о качестве. Для проверки соответствия решеток требованиям настоящего стандарта от партии отбирают 1% решеток, но не менее 10 шт. Цвет, рисунок внутренней части, показатели внешнего вида и маркировку решетки проверяют в каждой партии. Проверку размеров, перпендикулярности, плоскостности, теплостойкости решеток, их упаковку и маркировку транспортной тары проводят один раз в месяц или при изменении материала, или технологического регламента, или замене прессформы.

При неудовлетворительных результатах проверки хотя бы по одному показателю по этому показателю проводят повторную проверку удвоенного числа решеток, отобранных от той же партии. Результаты повторной проверки считают окончательными и распространяют на всю партию. Концентрацию вредных веществ, выделяющихся из решеток, определяют при каждом изменении материалов, но не реже одного раза в год. Потребитель имеет право проводить контрольную проверку решеток, соблюдая при этом приведенный порядок отбора образцов и применяя указанные ниже методы контроля.

 МЕТОДЫ КОНТРОЛЯ

  Размеры, перпендикулярность, плоскостность, внешний вид и теплостойкость решетки проверяют при температуре (20±2)°С после предварительного выдерживания ее при этой температуре не менее 4 ч. Качество решетки по показателям внешнего вида (п.2.3) определяют визуально с расстояния 1 м при освещенности не менее 200 лк. Размеры решетки проверяют штангенциркулем по ГОСТ 166-80 с погрешностью 0,1 мм. Длину и ширину решетки измеряют посередине в двух взаимно перпендикулярных направлениях. Отклонение от перпендикулярности сторон решетки проверяют поверочным угольником 90° по ГОСТ 3749-77 и щупом по ГОСТ 882-75 с погрешностью 0,1 мм. Угольник прикладывают к каждому углу решетки и щупом измеряют величину зазора между самой отдаленной точкой кромки решетки и угольником. Отклонение от плоскостности нелицевой поверхности решетки проверяют щупом по ГОСТ 882-75 с погрешностью 0,1 мм. Измеряют значение наибольшего зазора по периметру решетки, уложенной на поверочную плиту по ГОСТ 10905-86 под нагрузкой 5 Н, приложенной в центре решетки. Для проверки теплостойкости решетки ее помещают в вертикальном положении в лабораторный сушильный шкаф с терморегулятором или в ванну с водой и выдерживают при температуре (50±1) °С в течение 20 мин. Затем решетку вынимают и на 30 мин оставляют на воздухе при температуре (20±2) °С. После этого решетку подвергают повторному контролю размеров и плоскостности.

Концентрации вредных веществ, выделяющихся из решеток, и их санитарно-гигиеническую оценку определяют в соответствии с "Методическими указаниями по санитарно-гигиеническому контролю полимерных строительных материалов, предназначенных для применения в строительстве жилых и общественных зданий", утвержденными Минздравом СССР, N 2158-80 от 28 марта 1980 г.

 Решетки РВП транспортируют любым видом транспорта при условии защиты их от воздействия атмосферных осадков и сохранения целостности упаковки. Решетки вентиляционные РВП следует хранить в упакованном виде в закрытом сухом помещении при температуре не ниже 0 °С на расстоянии не менее 1 м от отопительных приборов. Вентиляционные решетки РВП, поступающие к потребителю при температуре наружного воздуха ниже 0 °С, следует распаковывать и выдерживать в помещении не менее 2 сут при соблюдении правил хранения согласно п.6.7.

 УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

 Регулировка "живого сечения" решетки РВП2 должна осуществляться при помощи пластины из прокладочного картона марки А по ГОСТ 9347-74 или термоизоляционного картона по ГОСТ 20376-74 толщиной 1-2 мм и шириной 215-220 мм. Длину пластины определяют при регулировке вентиляционной системы. В комплект поставки предприятия-изготовителя регулировочная пластина не входит. Загрязнения с поверхности решетки следует удалять мягкой тканью, смоченной теплой водой или мыльным раствором.

 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

Изготовитель гарантирует соответствие пластмассовых вентиляционных решеток требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и указаний по эксплуатации. Гарантийный срок хранения решеток - 2 года с момента изготовления.




РВП1 - 73 руб. по состоянию на сентябрь 2013 года (справочная информация)

РВП2 - 68 руб. по состоянию на сентябрь 2013 года (справочная информация)

РВП3 - 41 руб. по состоянию на сентябрь 2013 года (справочная информация)

РВП4 - 45 руб. по состоянию на сентябрь 2013 года (справочная информация)


Технические характеристики
Показать

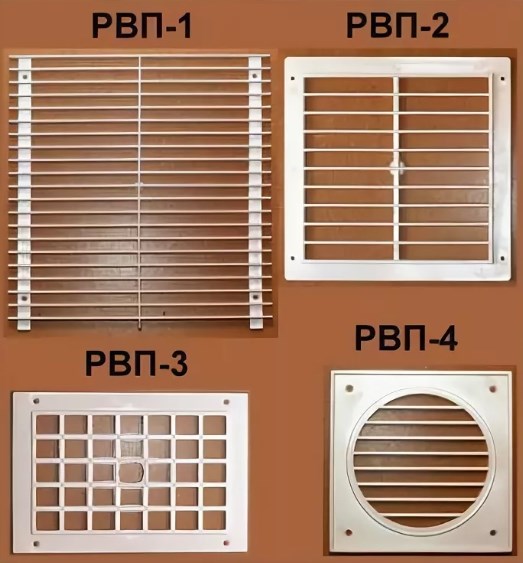

Наименование  Видимые размеры рамки LxH,мм Внутренние размеры рамки (в свету) LxH,мм Коэффициент живого сечения  Масса решетки (справочная),кг Цена, руб.

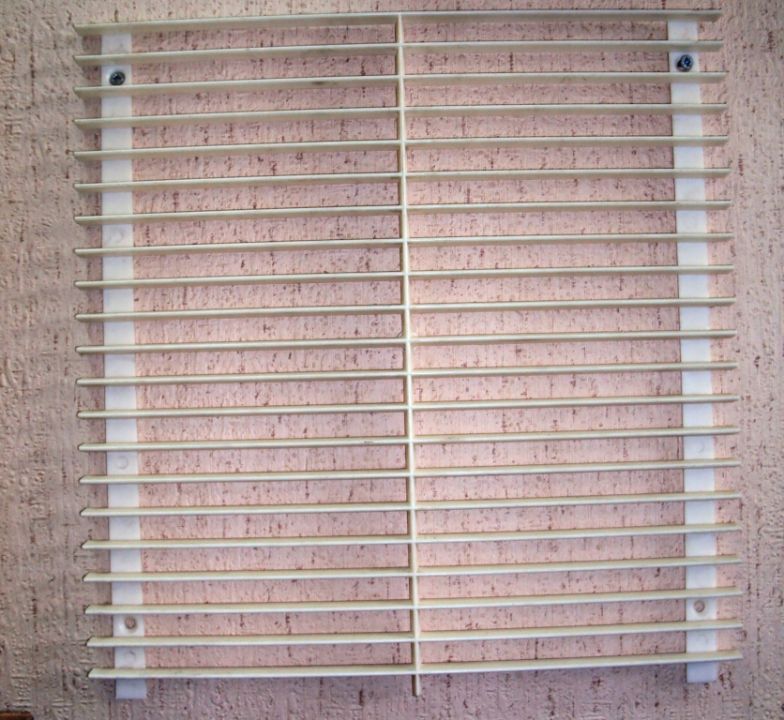

РВП1 315х300  296х250   0,74  0,420 под расчет
РВП2  250х250 200х200  0,76  0,210 под расчет
РВП3  250х170  200х120  0,65  0,093 под расчет
РВП4 190х190   0,74  0,085 под расчет
Посмотреть полный список технических характеристик
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП

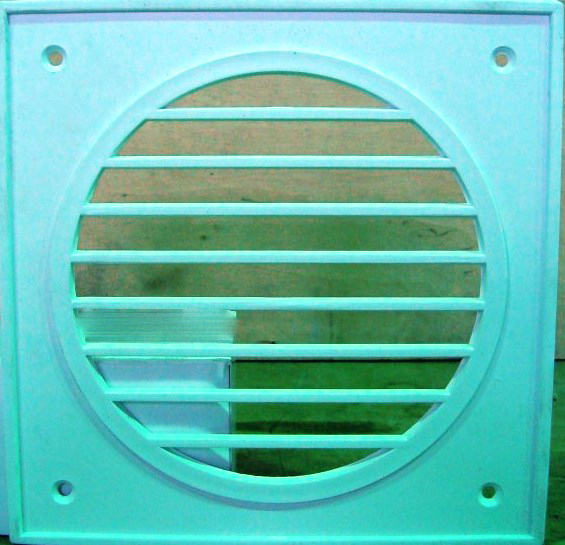

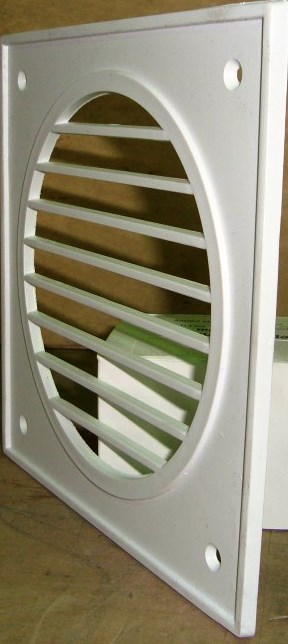

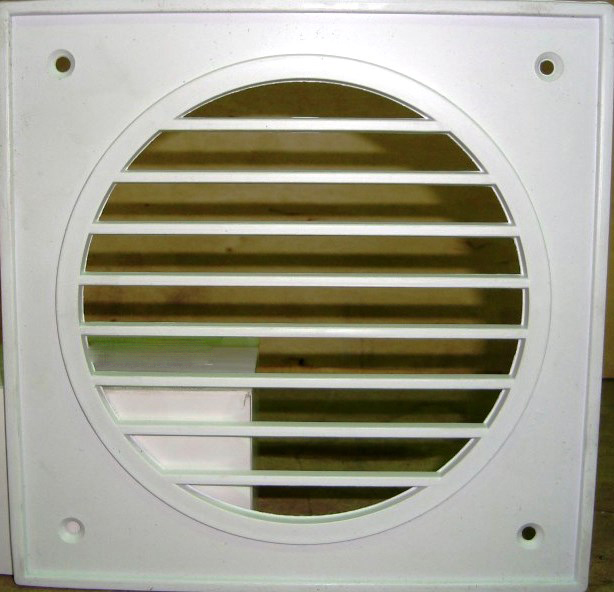

Пластмассовая вентиляционная решетка РВП-4
Пластмассовая вентиляционная решетка РВП-4
Пластмассовая вентиляционная решетка РВП-4
Пластмассовая вентиляционная решетка РВП-4
Пластмассовая вентиляционная решетка РВП-4
Пластмассовая вентиляционная решетка РВП-4
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Пластмассовая вентиляционная решетка РВП
Цена: под расчет
Оформить заявку
