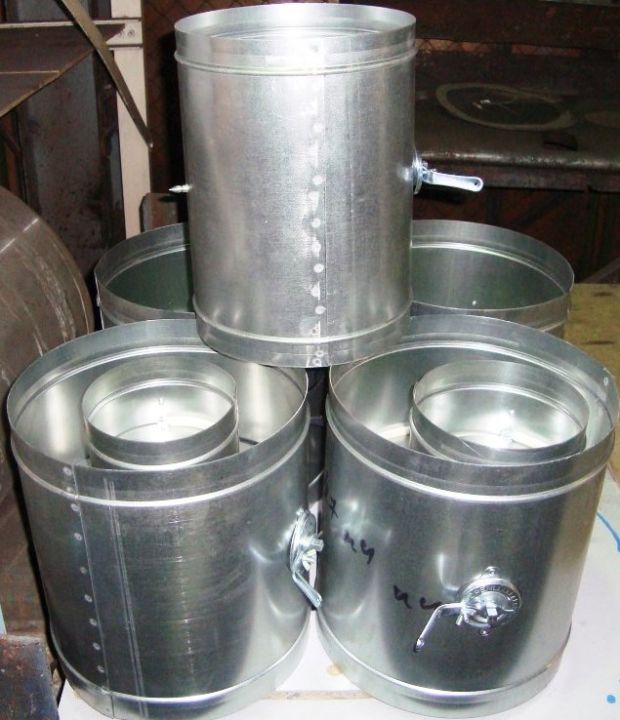

ДРОССЕЛЬ-КЛАПАНЫ С РУЧНЫМ УПРАВЛЕНИЕМ ДК КРУГЛОГО СЕЧЕНИЯ

Дроссель-клапаны предназначены для регулирования количества воздуха и невзрывоопасных воздушных смесей, агрессивность которых по отношению к углеродистым сталям обычного качества не выше агрессивности воздуха с температурой до 80˚С, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей не более 100мг/м3. Дроссель-клапаны применяются в системах вентиляции, кондиционирования воздуха, воздушном отоплении и других санитарно-технических системах с рабочим давлением до 1000Па (100кгс/м2).

Материал изготовления: Углеродистая сталь, Оцинкованная сталь, Нержавеющая сталь

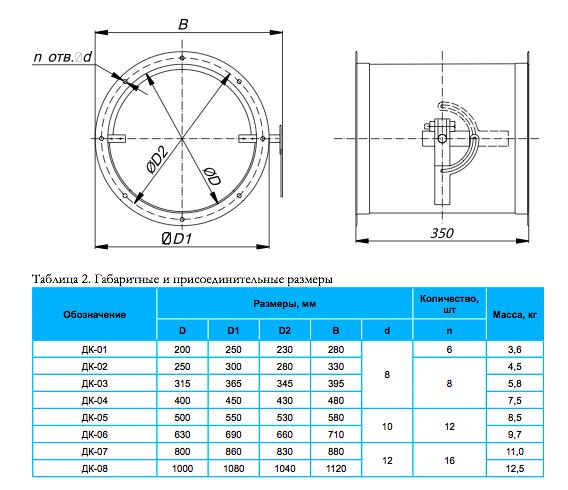

Дроссель-клапаны выполнены по чертежам типовой серии 1.494-39 ФГУП “СантехНИИпроект” Госстроя Российской Федерации, по техническим характеристикам соответствует данным техническими условиями. Размеры сечений дроссель-клапанов соответствуют размерам поперечных сечений воздуховодов по положению 21 СНиП 2.04.05-91. Присоединительные размеры по фланцам дроссель-клапанов соответствуют размерам по ГОСТ 26270-84 “Фланцы вентиляционные”.

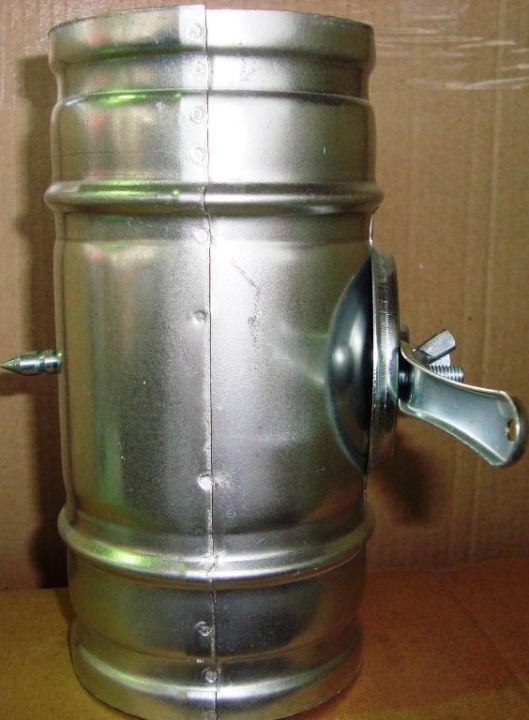

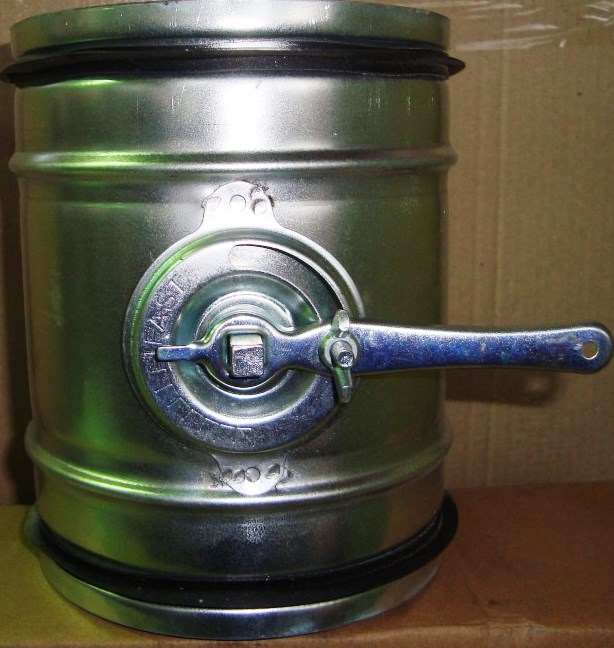

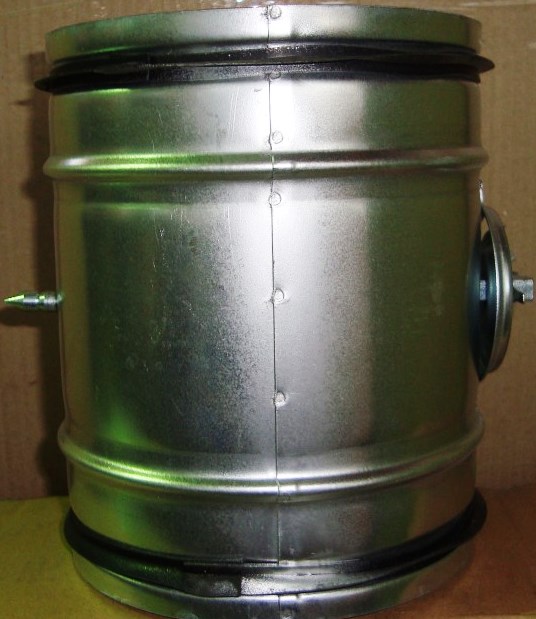

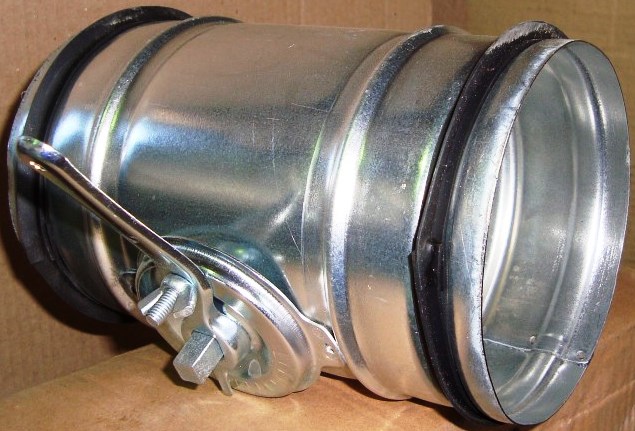

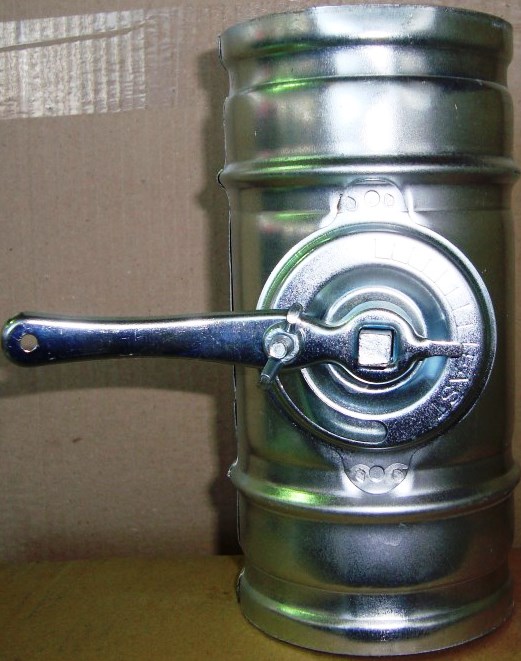

Дроссель-клапаны изготавливаются прямоугольного и круглого сечения. Дроссель-клапан состоит из корпуса и поворотной лопатки (лопаток). Лопатка (лопатки) установлена на оси узла ручного управления. Поворот лопатки (лопаток) осуществляется при помощи ручки узла управления, фиксация положения осуществляется барашком, фиксирующим ручку и лопатку (лопатки).

Дроссель-клапаны изготавливаются из углеродистой или оцинкованной стали. Защитное покрытие клапана соответствует климатическим исполнениям У и УХЛ категориям размещения 3 и 4 для эксплуатации в микроклиматических районах с умеренным и холодным климатом по ГОСТ 15150-69.
