Вентилятор ОСА 510

Общие сведения

Системы вентиляции и воздушного отопления.

Системы противодымной вентиляции.

Санитарно-технические и производственные установки.

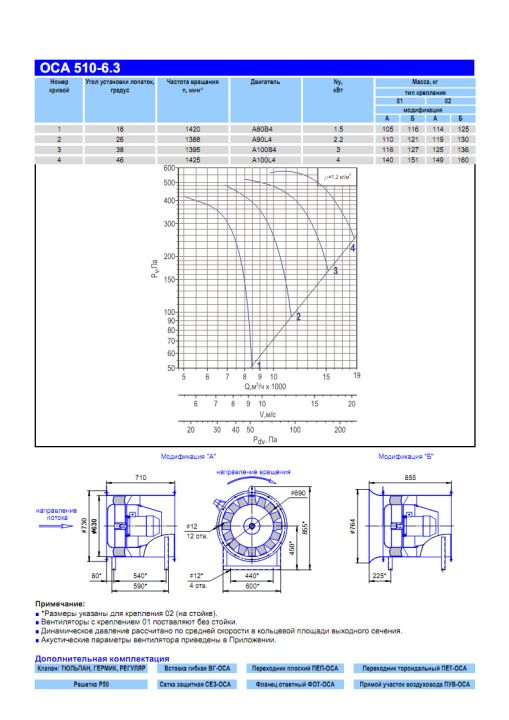

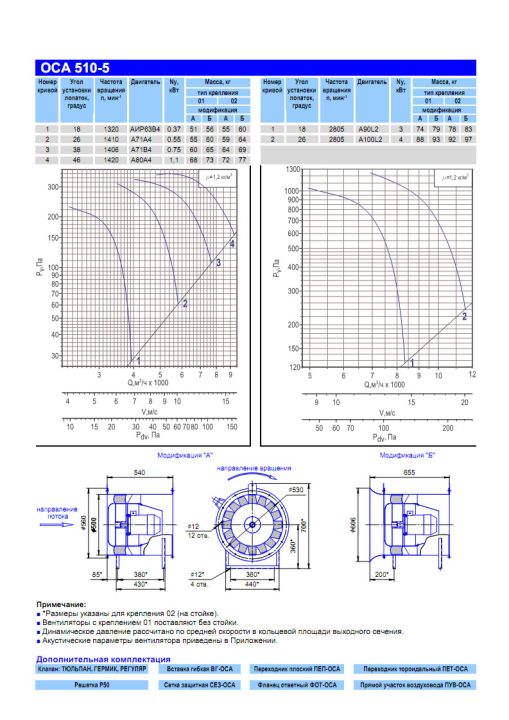

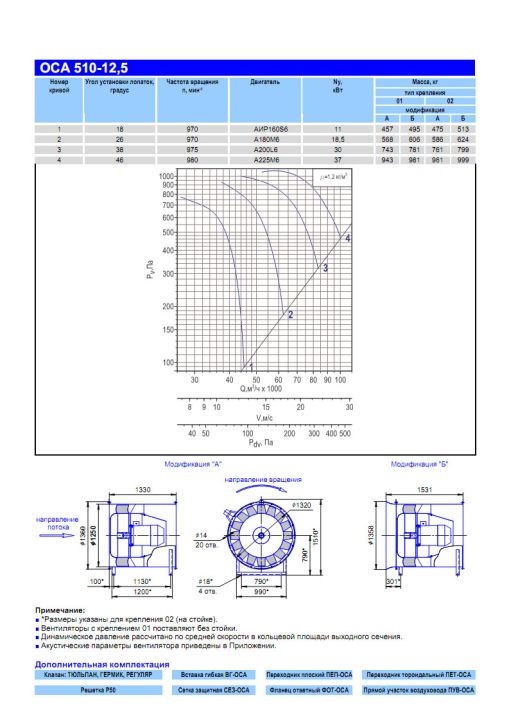

Вентиляторы изготавливают десяти типоразмеров: 4; 5; 5,6; 6,3; 7,1; 8; 9; 10; 11,2; 12,5.

ТУ 4861-158-40149153-2010

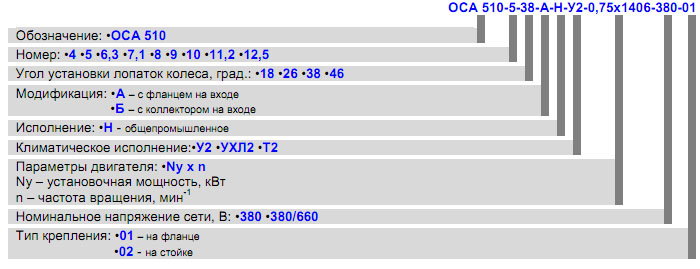

Выпускают вентиляторы следующих исполнений:

• общепромышленные (Н);

Конструкция

Вентиляторы серии ОСА 510 состоят из следующих основных узлов: цилиндрического корпуса, рабочего колеса, спрямляющего аппарата, асинхронного двигателя и конического элемента. Рабочее колесо имеет 16 листовых специально спроектированных лопаток, приваренных к втулке большого диаметра. Вырезанные лазером лопатки могут устанавливаться с разными углами: 18, 26, 38 и 46 градусов. Колесо снабжено входным коком, обеспечивающим безотрывное течение вблизи втулки. Корпус выполнен в виде цилиндрической обечайки на специальном оборудовании с высокой точностью внутреннего кругового сечения. С двух сторон корпуса вентилятора модификации «А» расположены фланцы унифицированных размеров. У вентилятора модификации «Б» входная часть корпуса выполнена в виде коллектора.

При отсутствии сети на входе необходимо использовать вентиляторы модификации «Б».

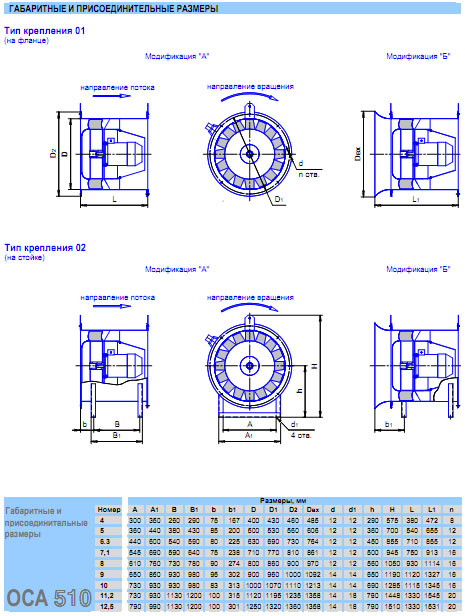

Спрямляющий аппарат осуществляет раскручивание потока, выходящего из колеса. Комплектуется вентилятор фланцевым асинхронным двигателем. Клеммная коробка находится на корпусе вентилятора. Конический элемент закрывает двигатель и обеспечивает снижение осевой составляющей скорости в выходном сечении вентилятора и повышение создаваемого вентилятором статического давления. Вентилятор выполнен правого вращения: колесо вращается по часовой стрелке, если смотреть со стороны всасывания. Вентилятор изготовлен из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие. Вентилятор имеет два типа крепления корпуса: фланцевое (01) и на стойке (02).

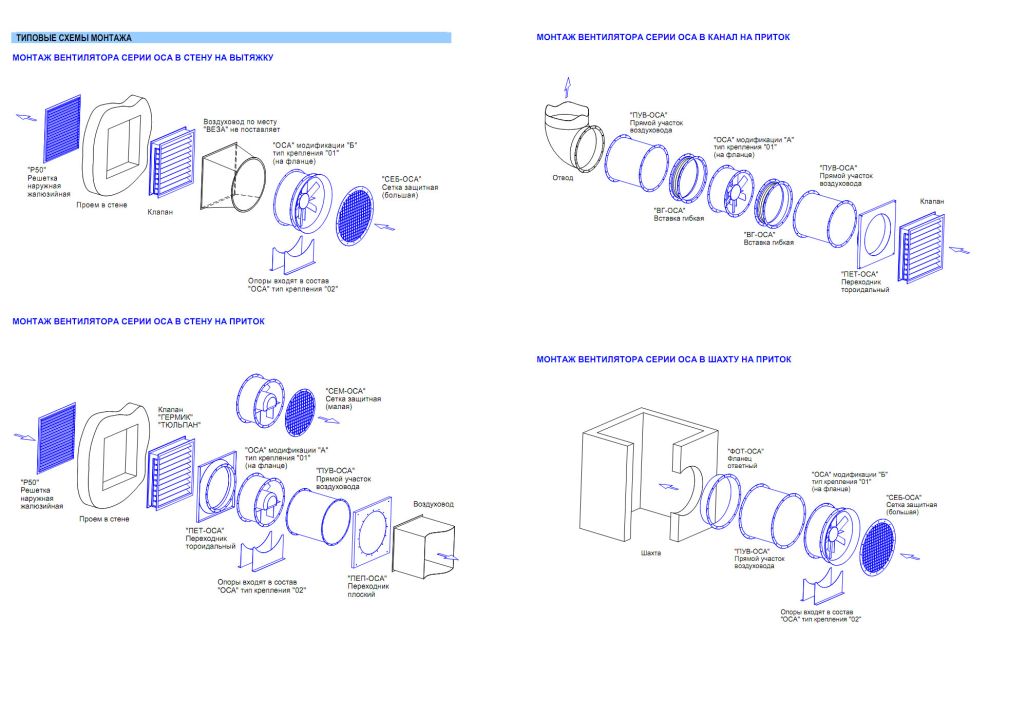

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150-69.

Условия эксплуатации:

• температура окружающей среды
  - от минус 45 до +40°С для умеренного, умеренного и холодного климата,
  - от минус 10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
• перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м3 .
