Вентилятор ОСА 400

Общие сведения

Системы вентиляции и воздушного отопления.

Системы противодымной вентиляции.

Санитарно-технические и производственные установки.

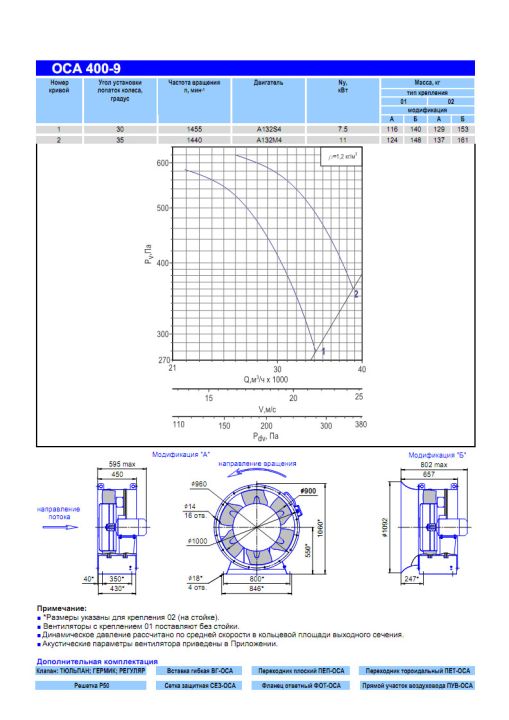

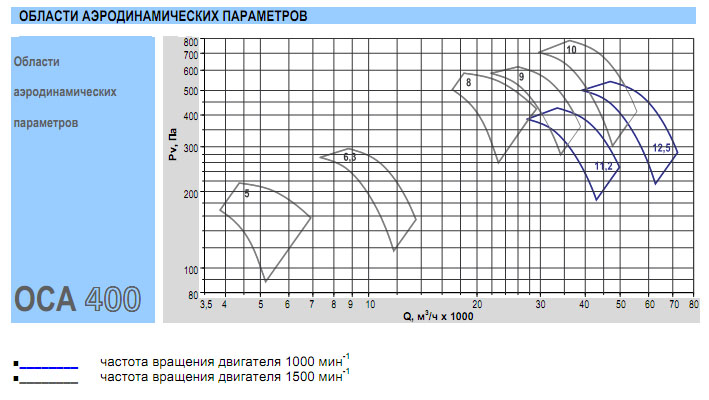

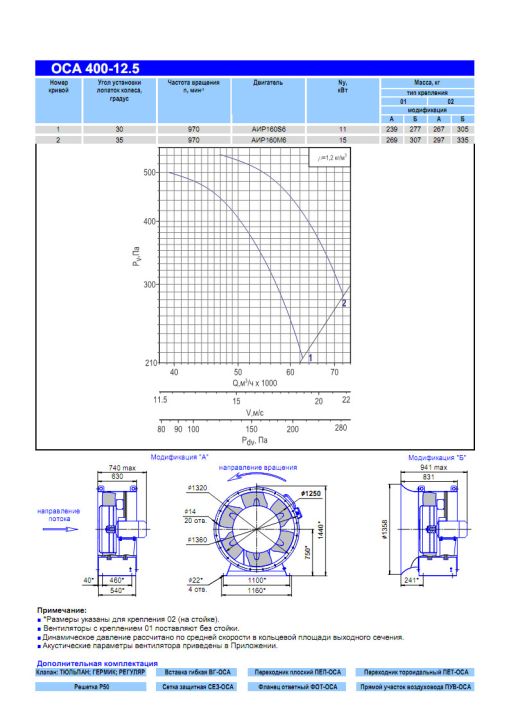

Вентиляторы изготавливают семи типоразмеров: 5; 6,3; 8; 9;10;11,2;12,5. ТУ 4861-158-40149153-2010

Выпускают вентиляторы следующих исполнений:

• общепромышленные (Н);

Конструкция

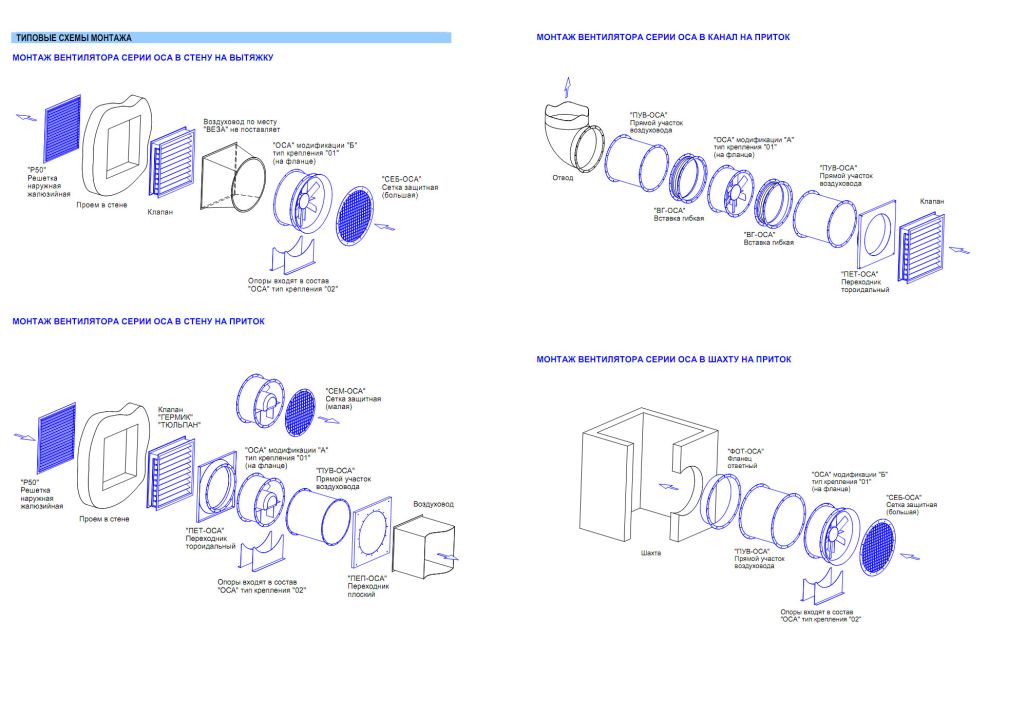

Вентиляторы серии ОСА 400 состоят из сварного рабочего колеса, корпуса и асинхронного двигателя. Рабочее колесо имеет шесть листовых лопаток, которые могут устанавливаться на втулке с углами 30 и 35 градусов. Вентиляторы изготавливают двух модификаций: с фланцем на входе (модификация «А») и с коллектором на входе (модификация «Б»). При отсутствии сети на входе необходимо использовать вентиляторы модификации «Б». Вентилятор выполнен левого вращения: колесо вращается против часовой стрелки, если смотреть со стороны всасывания. Вентилятор изготовлен из углеродистой стали. Все элементы вентилятора имеют защитно-декоративное лакокрасочное покрытие. Вентилятор имеет два типа крепления корпуса: фланцевое (01) и на стойке (02). Для соединения вентилятора с воздуховодом должна использоваться вставка гибкая ВГ-ОСА.

Эксплуатация

Вентиляторы должны устанавливаться вне обслуживаемого помещения и за пределом зоны постоянного пребывания людей. Они предназначены для эксплуатации в условиях умеренного (У), умеренного и холодного (УХЛ) и тропического (Т) климата 2-ой категории размещения по ГОСТ 15150-69.

Условия эксплуатации:

• температура окружающей среды
  - от минус 45 до +40°С для умеренного, умеренного и холодного климата,
  - от минус 10 до +50°С для тропического климата;
• среднее значение виброскорости внешних источников вибрации в местах установки вентилятора не более 2 мм/с;
• перемещаемая среда в обычных условиях не должна содержать липких веществ, волокнистых материалов, паров или пыли, иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха и содержать пыль и другие твердые примеси в концентрации более 100мг/м3 .
